OVERVIEW
CURVE, 19" High Perforation Export Server Rack 45U (80x110) เป็นตู้ rack server แบบเจอะโปร่งระบายอากาศทั้งด้านหน้าและด้านหลัง เพื่อระบายอากาศ หรือเพื่อให้อากาศไหลผ่านได้สะดวก ช่วยยืดอายุการใช้งานให้ยาวนานขึ้น พร้อมทั้งความสวยงามกับบานประตูด้านหน้าที่โค้งมน ดูดี ในทุกมิติ สีดำ ดูดุดัน
| Brand |
Bismon |
| Model |
BMRC-8145 |
| Equipment Type |
CURVE, 19" High Perforation Export Server Rack |
| Size |
2185 mm x 800 mm x 1100 mm (HighxWidthxDepth), 45U |
| Standard |
ANS/EIA-310D-1992 (Rev.EIA-310-C), IEC 60297-1, IEC 60297-2, BS 5954: Part 2, DIN 41494 |
| Color |
Black |
| Material |
Electro-Galvanized Sheet Steel |
| Application |
Management Equipment Computer, Data Center, Server and Network system, etc. |
| Features |
• เป็นระบบ Modular Knook Down เพื่อสะดวกในการขนส่งทุกชิ้นส่วน ผลิตด้วยความประณีต สามารถถอดแยกประกอบได้โดยสะดวก |
| |
• ผลิตขึ้นรูปจาก Electro-Galvanlze Sheet Steel ความหนา 1.5 mm. โดยเสายึดอุปกรณ์ (Mouting Angle Pole), โครงตู้ (Frame Structure), ฐาน (Base)
ทำจากเหล็กหนา 2mm. และฐานของลูกล้อพร้อมขาตั้ง ใช้เหล็กหนา 3mm. |
| |
• เสายึดอุปกรณ์ (Mouting Angle Pole) จำนวน 4 ต้น ออกแบบเป็นมุมรูปตัวซี (C-Shape) เพื่อเพิ่มความแข็งแรงในการยึดอุปกรณ์ โดยขอบเสาทั้ง 2 ด้าน
จะเจาะรูยึดอุปกรณ์ (Mouting Hole) รูปสี่เหลี่ยมขนาด 7.0x7.0mm. เสายึดอุปกรณ์ สามารถปรับเลื่อนตำแหน่งเข้า-ออกได้ โดยอิสระเพื่อความสะดวกและ
ความสวยงามในการติดตั้งอุปกรณ์ภายใน (เมื่อขยายเสาเต็มที่จะเหลือพื้นที่ว่างด้านหน้า-หลังเพียง 0.5cm : New Expansion Room)
พร้อมป้ายบอกระยะความสูงของ U |
| |
• ประตูหน้า (Front Door) เป็นประตูเหล็กออกแบบพิเศษ โดยเป็นแบบมีความโค้งสวยงาม โดยเจาะรูระบายอากาศ ตามมาตรฐานทั้งบาน เพื่อระบายความ
ร้อนของอุปกรณ์ได้อย่างรวดเร็ว ไม่ก่อให้เกิดความร้อนสะสมในตู้ ซึ่งจะทำให้อายุของอุปกรณ์สั้นลง ขอบประตูติดตั้งยางกันกระแทก เพื่อไม่ให้ประตูกระทบ
กับตัวตู้ มีระบบ Security lock แบบมือจับ swing handle เพื่อง่ายและปลอดภัยแก่การเปิด-ปิด |
| |

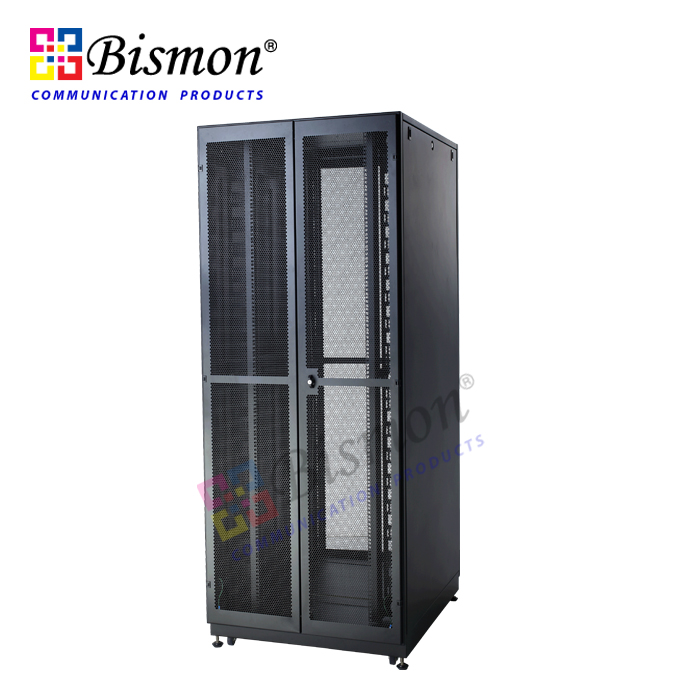

• ประตูหลัง (Sear Door) เป็นประตูเหล็กออกแบบพิเศษแบบบานคู่เพื่อความสะดวกในการใช้งาน และประหยัดพื้นที่ โดยเจาะรูระบายอากาศตามมาตรฐาน
ทั้งบาน เพื่อระบายความร้อนของอุปกรณ์ได้อย่างรวดเร็วไม่ก่อให้เกิดความร้อนสะสมในตู้ ซึ่งจะทำให้อายุของอุปกรณ์สั้นลง มีระบบ Security Locks ด้วย
Master Key |
| |
• บานพับประตู (Hingers) เป็น PVC ชนิดเหนียวพิเศษแบบ 3 ชั้น ไม่ก่อให้เกิดสนิม และมีความแข็งแรงคงทน สามารถรับน้ำหนักได้มาก โดยไม่ก่อให้เกิด
เสียงรบกวนขณะเปิด-ปิด และสามารถปรับเปลี่ยนทิศทางการเปิด-ปิด ประตูจากซ้ายไปขวาหรือขวาไปซ้ายได้โดยการไขสกรูเพียงตัวเดียว ทั้งนี้เพื่อ
สามารถติดตั้งตู้ได้ในทุกที่การทำงาน |
| |
• ฝาด้านข้าง (Side Panels) เป็นเหล็กทึบ มีมือจับพร้อมกลอนสลักสปริง (Slide Latch) ด้านละ 2 ชุด ติดต้านบนของตู้เพื่อให้ถอด-ใส่ฝาข้าง อีกทั้งยังมีระบบ
Security Locks ด้วย Master Keys |
| |
• หลังคาด้านบนของตู้ (Root Cover) สามารถติดตั้งพัดลมระบายอากาศได้ตั้งแต่ 1-6 ตัว โดยสามารถเลือกแบบพัดลมได้ทุกแบบ ได้แก่ พัดลมเดี่ยว (1X4”)
หรือชุดพัดลม 2 ตัว (2X4”Fan Set) หรือชุดพัดลม 3 ตัว (3X4”Fan Set) |
| |
• ฐานตู้ (Base) มีขนาดเท่าตัวตู้ เพื่อความแข็งแรงและมั่นคงของการรับน้ำหนัก ด้านล่างของฐานตู้เป็นแบบ 3 Parts Plinth มีช่องร้อยสายสัญญาณและ
สายไฟแบบบานสไลด์ พร้อมฟองน้ำสีเทา (Slide Shutter) สามารถปรับเข้า-ออก เพื่อป้องกันสัตว์เล็ดลอดเข้าไปในตู้ และสามารถติดตั้งพัดลมระบาย
อากาศได้อีกด้วย |
| |
• ขาตั้ง (Adjustable Pedestal) ยึดติดกับชุดล้อ สามารถปรับขึ้น-ลงได้ โดยฐานขาตั้งทั้ง 4 ขา เป็นแบบปรับเอียงตามความลาดชันได้โดยอิสระ 180 องศา
(Aligns onuneven surface) และฐานขาตั้งทำจากวัสดุ ABS สีดำเพื่อป้องกันไฟฟ้าสถิตและป้องกันการรั่วของกระแสไฟฟ้าลงพื้น |
| |
• ลูกล้อ (Custor) เป็นแบบแป้นหมุน 360 องศา (Swivel Plate) สะดวกต่อการเคลื่อนย้าย ทำจากวัสดุ Nylon Six ขนาดสามารถรับน้ำหนัก Static load
ได้ 100 Kgs/Custor |
| |
• สีของตู้เป็นสีดำ ใช้กระบวนการพ่นสีและอบสีด้วยระบบ Electrostatic Power Coatings เพื่อความเนียนเรียบ และการยึดเกาะของสีที่ยาวนาน สายกาวน์
(Earthling Kit) ประกอบด้วยสายทองแดง ขนาด 2.5mm. สีเขียวคาดเหลืองความยาว 18mm. พร้อมหางปลา จำนวน 2 เส้น เชื่อมโครงตู้เข้ากับประตูหน้า,
ประตูหลัง ส่วนฝาข้าง 2 ข้าง มีสายกาวน์เขียวคาดเหลืองความยาว 13 cm. พร้อมขั่วต่อแบบ Sleeve จำนวน 4 เส้น ใช้ต่อสายกาวน์เข้า-ออก ในกรณีที่ต้อง
เปิดฝาข้างเพื่อทำงาน |
| |
• ชุดน็อตสกรู (Screw Set) ประกอบด้วยสกรู (Screw), แป้นยึดตัวเมีย (Captive Nut), แหวนรองพลาสติกสีเขียว (Plastic Washer) โดยสกรูและแป้นยึดตัวเมียชุบด้วย Nickel และเกลียวมาตรฐานแบบ M6 |
| |
• ส่งมอบพร้อมกุญแจแบบ Master Key จำนวน 3 ดอก, และชุดน็อตสกรูตามจำนวน U ของตู้ |
| Standard Manufacture |
ISO 9001:2000 และ ISO 14001 |
- ประตูหน้าเจาะโปร่งทั้งบาน โค้งมน พร้อมกุญแจ แบบ Swing handle Security lock - ประตูหลัง เจาะโปร่งทั้งบาน พร้อมบานประตูเปิด 2 บาน เพื่อความสะดวกต่อการจัดการหรือดูแลรักษาระบบสายสัญญาณที่ดี มีระบบกุญแจ Security lock ด้วย Master key - ผลิตด้วยโรงงานมาตฐาน ISO 9001:2000 & ISO 14001
