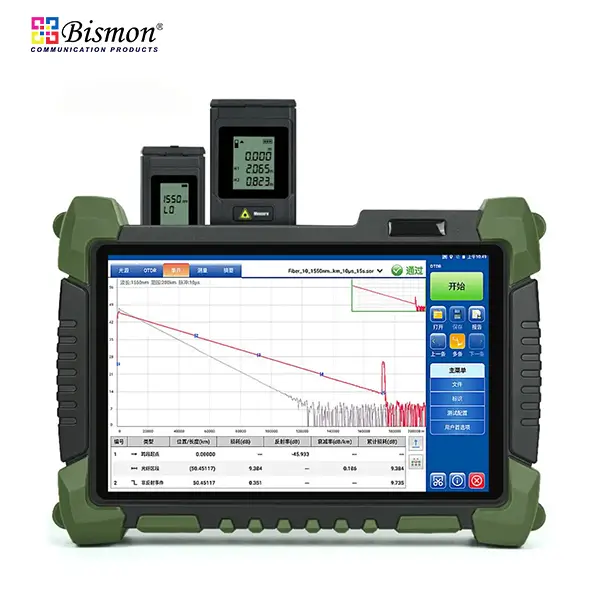

High-Precision Optical Time-Domain Reflectometer for Professional Fiber Testing

TFN RM7 Series OTDR เป็นเครื่องมือวัดสายใยแก้วนำแสงระดับมืออาชีพที่ออกแบบมาเพื่อตอบโจทย์งานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบโครงข่าย Fiber Optic ในทุกระดับ ตั้งแต่ Access Network ไปจนถึง Core & Backbone Network โดยรวมฟังก์ชันสำคัญหลายอย่างไว้ในเครื่องเดียว (All-in-One Solution)

ด้วย Dynamic Range สูงสุดถึง 50/48 dB ทำให้สามารถทดสอบสายระยะไกลและลิงก์ที่มีการสูญเสียสูงได้อย่างแม่นยำ รองรับการใช้งานในโครงข่ายที่ซับซ้อน เช่น Metro Network, FTTH, Data Center และระบบโครงสร้างพื้นฐานด้าน Smart City

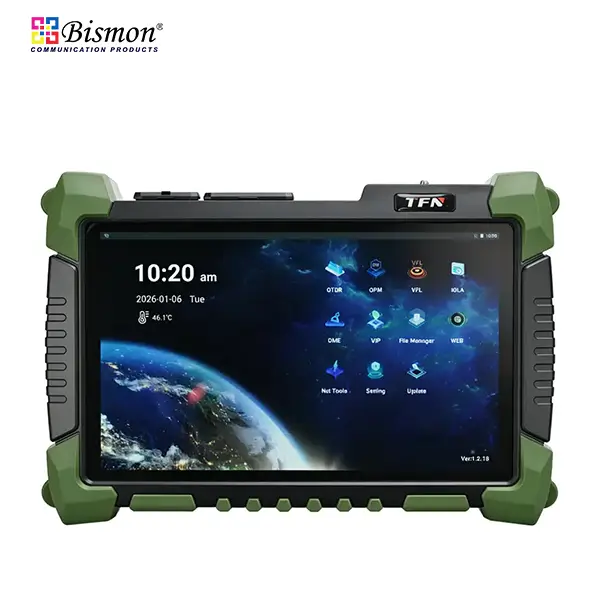

ตัวเครื่องมาพร้อมหน้าจอ Touchscreen ขนาด 10.1 นิ้ว ใช้งานง่าย รองรับระบบวิเคราะห์อัจฉริยะ (iOLA) ช่วยลดความผิดพลาดของผู้ใช้งาน และเพิ่มประสิทธิภาพในการวิเคราะห์เหตุการณ์บนสาย Fiber ได้อย่างรวดเร็ว

นอกจากนี้ยังรองรับการเชื่อมต่อครบครัน เช่น Nano SIM, WiFi, Bluetooth และ GPS ช่วยให้สามารถส่งข้อมูลแบบ Real-time และทำงานร่วมกันเป็นทีมได้อย่างมีประสิทธิภาพ เหมาะสำหรับทั้งทีมติดตั้งภาคสนาม (Field Engineer) และทีม Operation

คุณสมบัติเด่น (Key Features)

• -รองรับ Dynamic Range สูงสุด 50/48 dB
  เหมาะสำหรับงานตรวจสอบสายระยะไกล (Long Distance Fiber Testing)
• -Event Dead Zone ต่ำสุดเพียง 0.6 m
  ตรวจจับเหตุการณ์ใกล้จุดต้นสายได้แม่นยำ
• -ความละเอียดสูง (Resolution) ถึง 0.05 m
  ช่วยระบุจุด Fault ได้อย่างแม่นยำระดับสูง
• -หน้าจอ Touchscreen ขนาด 10.1 นิ้ว
  ใช้งานง่าย อินเทอร์เฟซลื่น รองรับงานภาคสนาม
• -ระบบ Intelligent Diagnosis + iOLA
  วิเคราะห์ Link อัตโนมัติ ลด Human Error
• -รองรับการเชื่อมต่อครบ:
  • -Nano SIM (4G/5G)
  • -WiFi
  • -Bluetooth
  • -GPS (ระบุตำแหน่งหน้างาน)

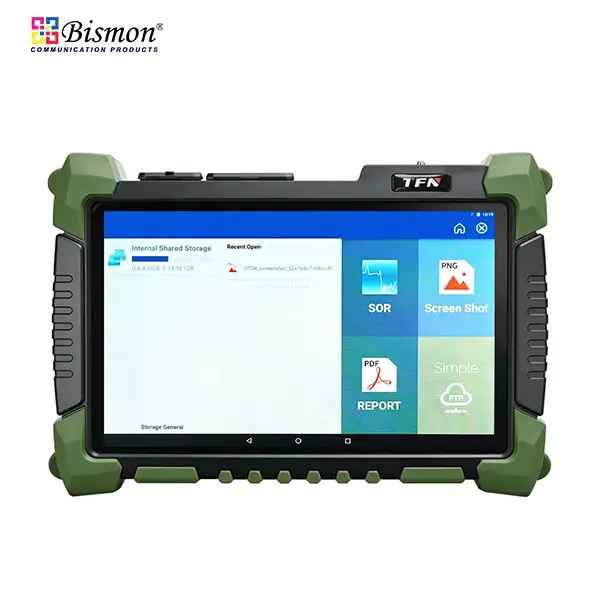

• -รองรับ Remote Data Transfer + Report Generation
  พร้อม Software สำหรับ PC เพื่อจัดเก็บข้อมูลและทำรายงาน

ฟังก์ชันในตัว (Built-in Functions)

• -OTDR (Optical Time Domain Reflectometer)
• -OPM (Optical Power Meter)
• -VFL (Visual Fault Locator)
• -OLS (Optical Light Source)
• -Fiber Microscope
• -Optical Loss Test (OLT)
• -Event Map (แสดงโครงสร้างลิงก์)
• -Optical Link Analysis
• -Laser Distance Meter (วัดระยะทางจริง)

>>โมดูลสามารถใช้งานแยกอิสระได้ (Independent Operation)

รองรับหลายรูปแบบโครงข่าย (Flexible Configurations)

รองรับการใช้งานหลายรูปแบบ:

• -Single Mode (SM)
• -Multi Mode (MM)
• -SM/MM Dual Mode
• -PON (Passive Optical Network)

Specifications (สรุปสเปคสำคัญ)

• -Wavelength:
  • -SM: 1310 / 1550 nm
  • -MM: 850 / 1300 nm
  • -PON: รองรับถึง 1625 nm
• -Dynamic Range:
  • -สูงสุด 50 / 48 dB
• -Event Dead Zone:
  • -ต่ำสุด 0.6 m
• -Attenuation Dead Zone:
  • -ต่ำสุด 2.5 m
• -Test Range:
  • -สูงสุด 330 km
• -Distance Accuracy:
  • -± (0.8 m + sampling interval + 0.005%)
• -OPM Range:
  • - -50 dB ถึง +30 dB
• -Battery:
  • -ใช้งานต่อเนื่องมากกว่า 15 ชั่วโมง
• -น้ำหนัก:
  • -ประมาณ 1.8 kg

การใช้งาน (Applications)

เหมาะสำหรับงาน:

• -FTTH / FTTx Installation
• -Data Center Fiber Infrastructure
• -Backbone & Core Network
• -Metro Network
• -Telecom Operator
• -Smart City / CCTV / ITS
• -Solar Farm Communication Network
• -Industrial Network (Fiber Backbone)

Specifications

Product Features

iOLA (intelligent optical link analysis) integrates advanced algorithms and multi-pulse testing technology to automatically identify and analyze the entire fiber link in a single test. It provides an intuitive graphical link map showing connectors, splices, splitters, and fiber ends, while automatically evaluating link loss, reflectance, and overall performance. Users don’t have to manually set complicated parameters. Results are generated automatically with clear Pass/Fail indicators, greatly improving testing efficiency and accuracy.

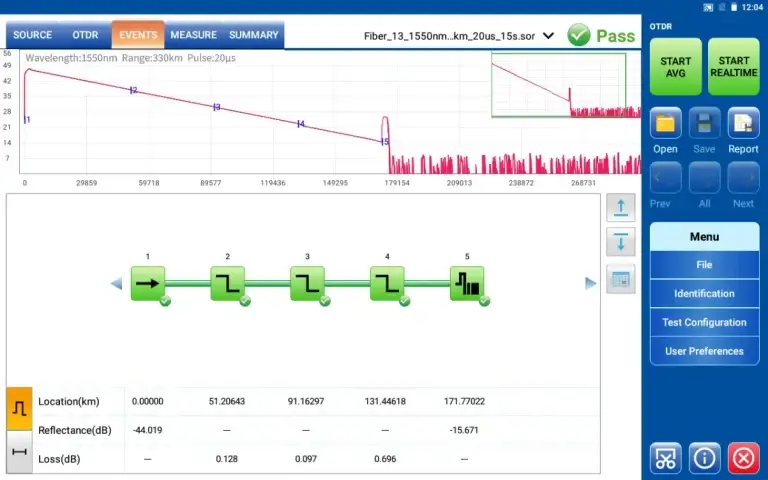

Event Map – Clear and Intuitive Fiber Event Visualization

The Event Map graphically displays all detected fiber events along the link, including fiber start/end, splices, connectors, and fiber sections. Events are shown as intuitive icons arranged by distance, providing an instant overview of the network structure.

Each icon is directly linked to the OTDR trace and event table. With a single tap, users can quickly locate events and view key parameters such as distance, loss, reflectance, and attenuation, greatly improving testing efficiency and reducing interpretation time.

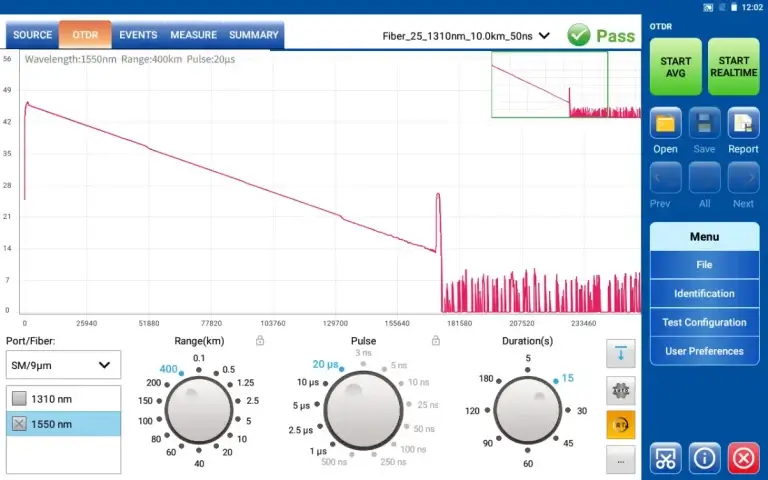

Powerful OTDR testing: Supports dual-/ tri-/ four- wavelength
