เปลือกนอกของสาย Fiber optic มีกี่ชนิด?

  Mr.bismon     05/02/2024

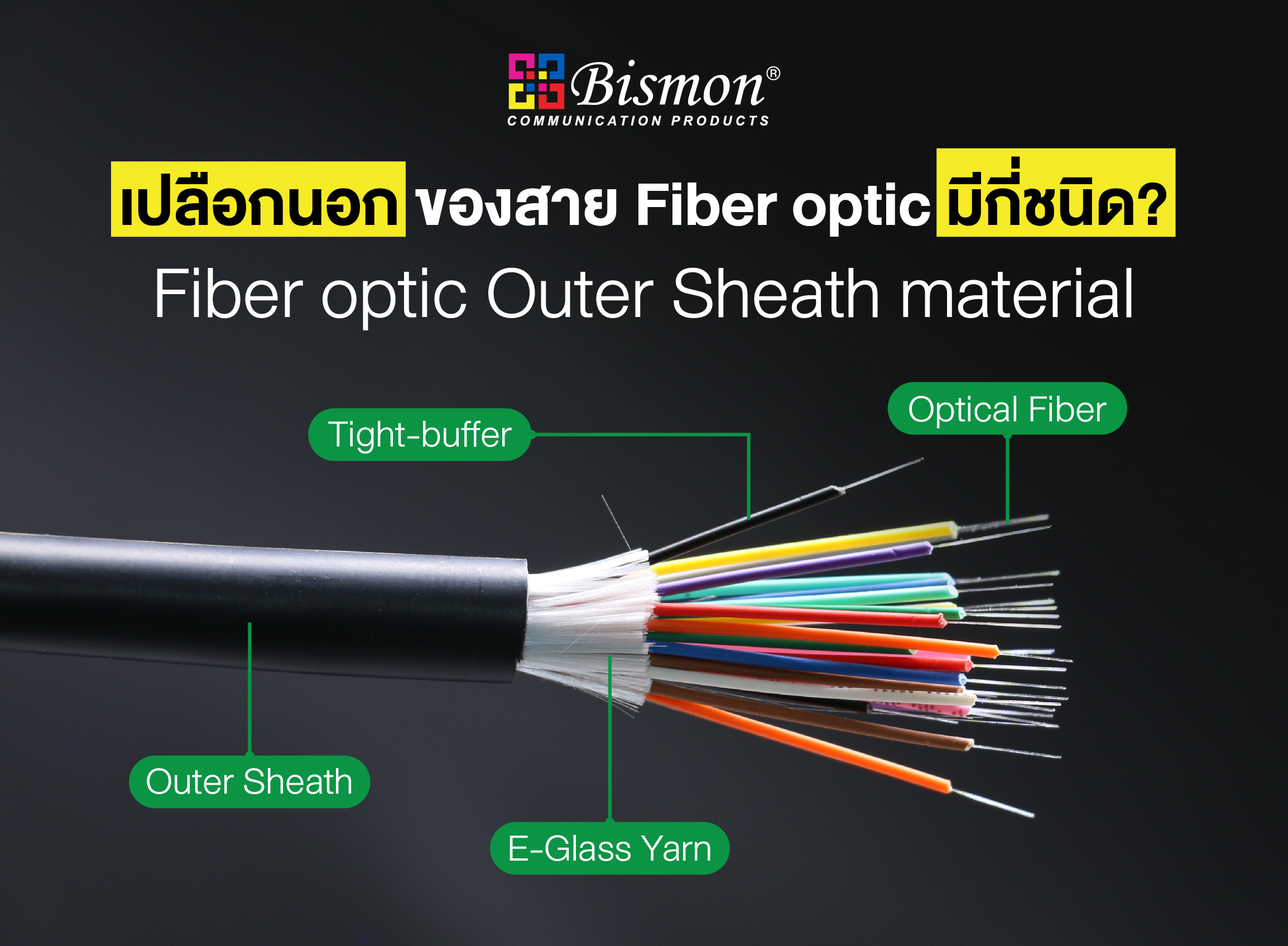

มารู้จักประเภทของเปลือกนอก (Outer Sheath) ของสายเคเบิล  Fiber optic cable ว่ามีอะไรบ้าง?

ประเภท Outer Sheath Materials ของสายไฟเบอร์ออฟติก(Fiber optic cable)มีอะไรบ้าง เหมาะกับการนำไปใช้งานแบบไหน และมีประโยชน์อย่างไร ในการเลือกซื้อหรือเลือกใช้งานสำหรับงานโครงการต่างๆ ทั้งภาครัฐและเอกชน หรือซื้อไปใชงานเอง ซึ่งเปลือกนอกของสายเคเบิลมีความสำคัญอย่างยิ่ง ในการป้องกันไม่ให้แท่งแก้วด้านในเกิดความเสียหายได้ง่าย ซึ่งบางครั้งเกิดจากสภาพแวดล้อมภายนอก เช่น แสงแดด ฝน ลม ความร้อน สารเคเมี แรงดึง แรงกระแทก เป็นต้น ทำให้สายที่คุณเลือกซื้อไปนั้นสามารถใช้งานไม่ยาวนานเท่าที่ควร โดยที่ผู้ผลิตออกแบบมาตามมาตรฐานสากลทั่วไปต้องอย่างน้อย 20 ปี ขึ้นไป



ชนิดของวัสดุที่นำมาผลิตเป็นเปลือกนอกของสายไฟเบอร์ออฟติก (Fiber Optic cable) นั้นมีกี่ประเภทและมีความแตกต่างการใช้งานกันอย่างไร ในบทความนี้จะได้กล่าวถึงเฉพาะชนิดที่เป็นที่นิยมกันอย่างแพร่หลายและเป็นมาตรฐานสากลทั่วไปเป็นหลัก

ชนิด PVC (Polyvinyl Chloride)

เป็นวัสดุที่นิยมนำมาผลิตเป็นเปลือกนอกของสายเคเบิลทั่วไป ตลอดจนสายไฟเบอร์ออฟติก(Fiber optic cable) เพราะเป็นวัสดุที่มีคุณภาพดี ป้องกันแรงเสียดทาน แรงดึง สารเคมีได้ดี และราคาถูก แต่ข้อเสียจะมีควันพิษ เมื่อเกิดการเผาไหม หรือติดไฟ และที่สำคัญวัสดุ PVC จะสามารถผลิตสีได้ง่ายและหลากหลายเช่นกัน วัสดุประเภทนี้จึงเป็นที่นิยมนำไปติดตั้งแบบภายในอาคาร หรืออาคารสูงได้ดีเพราะไม่มี เจล(Gel)(Note: เจลคือสารกันความร้อน สำหรับสายภายนอก) ด้านใน ซึ่งถ้ามีเจลใสๆ อยู่ด้านในเหมือนกับตัวสายภายนอกอาคาร ในท่อ (Loose Tube) จะทำให้เจลด้านในไหลลงมาจากที่สูงลงมาด้านล่าง ทำให้กล่องพักสาย หรือ ODF ตามตู้สื่อสารมีปัญหาได้ ในอาคารสูง

ชนิด PE (Polyethylene)

ส่วนใหญ่จะเป็นสีดำและจะมีความมันเงาในตัวเหมือนเคลือบแว็ค ซึ่งจะไม่มีกลิ่น โดยคุณสมบัติเด่นจะสามารถต้านทานต่ออุณหภูมิต่ำได้ดีเยี่ยม -100 องศา ถึง -70 องศาเซลเซียส จึงเป็นที่นิยมในการนำไปติดตั้งในแถบภูมิภาคเขตหนาว และทนต่อการเป็นกรด ด่าง หรือสารเคเมีต่างๆได้ดีจนถึงการเป็นวัสดุฉนวนไฟฟ้าได้ดีเยี่ยมอีกด้วย จึงนิยมนำมาติดตั้งในสภาพแวดล้อมแบบภายนอกอาคารโดยเฉพาะ ทนร้อน ทนสารเคมี และสภาพอากาศแบบหนักได้ดี แต่ก็จะมีวัสดุอีก 2 ประเภทที่นิยมนำมาผลิตเปลือกนอกที่คุณภาพสูงเกรดดี เช่น MDPE(Middle density) และ HDPE(High density) ซึ่งทั้งสองประเภทหลังก็จะเป็นวัสดุเกรดดีขึ้นและมีราคาที่สูงขึ้นตาม แต่ก็มีคุณภาพที่สูงตามไปด้วยเช่นกัน

ชนิด LSZH (Low smoke zero halogen)

เป็นวัสดุที่มีส่วนประกอบที่เติมสารหน่วงไฟ(Frame-retardant) หรือไม่ลามไฟและไม่เกิดควันพิษ ขณะเกิดไฟไหม้สายเคเบิล โดยวัสดุชนิดนี้จะมีคุณสมบัติพิเศษที่สามารถเจือจางการติดไฟและสามารถดูดซับความร้อนที่เกิดจากความเผาไหม้ได้ดี ขณะเดียวกันยังสามารถสร้างกำแพงกันออกซิเจนที่ไม่ติดไฟได้ ซึ่งตัวสายเคเบิลชนิดที่ผลิตจากวัสดุชนิด LSZH ผิวของตัวสายจะออกผิวด้านจะไม่มันเงาเหมือนกับวัสดุชนิด PE และวัสดุประเภท LSZH นี้ยังสามารถทนต่อแรงดึง ทนน้ำมัน การบิดงอได้ดี และอ่อนนิ่มกว่า วัสดุที่เป็น PE ดังนั้นวัสดุชนิดนี้จึงนิยมที่จะนำไปติดตั้งในสภาพแวดล้อมภายนอกอาคารและภายในอาคารได้ดี (Indoor/Outdoor) และในสภาพแวดล้อมที่มีสายเคเบิลจำนวนมาก เช่นในอาคารสูงเป็นต้น เพื่อป้องกันการลามไฟและไม่เกิดควันพิษ ขณะเกิดเพลิงไหม้ในอาคารสูง ณ จุดรวมสายสัญญาณเป็นต้น



ประโยชน์ของเปลือกนอกสายเคเบิล Fiber optic cable

1. ป้องกันตัวแท่งแก้วด้านในไม่ให้เกิดความเสียหาย ขณะติดตั้งและใช้งานแบบปกติ

2. ป้องกันไม่ให้แสงโดยรอบหรือแสงเล็ดลอดออกไปทำให้เกิดสัญญาณรบกวนในการส่งสัญญาณ



ดังนั้น การเลือกใช้งานสายเคเบิลไฟเบอร์ออฟติก(Fiber optic cable) ที่ถูกต้อง ถูกวิธี หรือถูกประเภทก่อนการติดตั้งเป็นสิ่งจำเป็นอย่างยิ่ง ในการใช้งาน เพราะจะทำให้สามารถยืดอายุการใช้งานให้สายเคเบิลของคุณ ได้เป็นอย่างดี แถมได้ประสิทธิภาพเต็มสมบูรณ์ในการส่งสัญญาณอีกด้วย เพราะไม่ทำให้เกิดสัญญาณรบกวนต่างๆ



ยินดีให้คำปรึกษาและออกแบบระบบ ฟรี พร้อมแนะนำการเขียน TOR. ภาษาไทยและภาษาอังกฤษ สำหรับหน่วยงานภาครัฐและเอกชน



Link สินค้าสำหรับสายเคเบิล Fiber optic cable >>>

- Aerial Fiber optic cable สำหรับแขวนอากาศ

- Duct & Direct Buried Fiber optic cable สำหรับร้อยท่อและฝังดินโดยตรง

- Indoor fiber optic cable สำหรับติดตั้งภายในอาคาร





Q1: Outer Sheath ของสาย Fiber Optic คืออะไร
A1: Outer Sheath คือชั้นเปลือกนอกสุดของสายไฟเบอร์ออปติก ทำหน้าที่ปกป้องโครงสร้างภายใน เช่น เส้นใยแก้วและโครงสร้างสาย จากแรงดึง แรงเสียดทาน สารเคมี ความชื้น และสภาพแวดล้อมภายนอก

Q2: เปลือกนอกของสาย Fiber Optic มีวัสดุประเภทใดบ้าง
A2: วัสดุที่นิยมใช้ทำ Outer Sheath ของสายไฟเบอร์ ได้แก่ PVC, PE (Polyethylene) และ LSZH (Low Smoke Zero Halogen) ซึ่งแต่ละชนิดมีคุณสมบัติและการใช้งานที่แตกต่างกัน

Q3: PVC Outer Sheath มีคุณสมบัติอย่างไร
A3: PVC เป็นวัสดุที่นิยมใช้กับสายไฟเบอร์ภายในอาคาร เพราะมีความทนทานต่อแรงดึงและแรงเสียดทาน มีราคาประหยัด และสามารถผลิตได้หลายสี แต่ข้อเสียคือเมื่อเกิดไฟไหม้อาจเกิดควันพิษได้

Q4: PE Outer Sheath เหมาะกับการใช้งานแบบใด
A4: PE มักใช้กับสายไฟเบอร์สำหรับติดตั้งภายนอกอาคาร เพราะมีความทนทานต่อสภาพอากาศ ความร้อน สารเคมี และสามารถใช้งานในสภาพแวดล้อมที่รุนแรงได้ดี

Q5: LSZH Outer Sheath คืออะไร
A5: LSZH เป็นวัสดุที่มีคุณสมบัติไม่ลามไฟ และเมื่อเกิดเพลิงไหม้จะไม่ปล่อยควันพิษหรือก๊าซฮาโลเจน จึงเหมาะสำหรับการติดตั้งในอาคารสูง พื้นที่ปิด หรือสถานที่ที่ต้องการความปลอดภัยสูง

Q6: การเลือกวัสดุ Outer Sheath สำคัญอย่างไร
A6: การเลือกวัสดุเปลือกนอกให้เหมาะกับสภาพแวดล้อมการติดตั้งจะช่วยเพิ่มอายุการใช้งานของสายไฟเบอร์ ป้องกันความเสียหายของโครงสร้างสาย และช่วยให้ระบบเครือข่ายทำงานได้อย่างเสถียรในระยะยาว

Q7: สาย Fiber Optic Outdoor ควรเลือก Outer Sheath แบบใด
A7: โดยทั่วไปงานติดตั้งภายนอกอาคารนิยมใช้ PE หรือ HDPE เนื่องจากมีความทนทานต่อสภาพอากาศ แสงแดด และสารเคมีได้ดี ทำให้เหมาะกับงานโครงข่ายภายนอกอาคารหรือโครงข่ายระยะไกล
