RJ45 Keystone Jack vs Ethernet Coupler ต่างกันอย่างไร และมีประโยชน์ในการใช้งานอย่างไร?

  Mr.bismon     18/04/2025

หลายๆท่านคงสับสนในบางครั้งในการเลือกใช้งานอุปกรณ์ในระบบเครือข่ายคอมพิวเตอร์ และอุปกรณ์ต่อพ่วงในระบบสายแลน ทั้งชนิด Cat5e, Cat6, Cat7 และ Cart8 ในอุปกรณ์ทั้ง RJ45 Keystone Jack และ Ethernet Coupler เป็นอุปกรณ์สำหรับเชื่อมต่อสาย LAN (Ethernet) แต่มีจุดประสงค์การใช้งานและลักษณะการติดตั้งที่แตกต่างกัน แล้วคุณจะเลือกใช้งานอุปกรณ์แบบไหน เพื่อให้เหมาะสมกว่ากัน และมีประสิทธิภาพดีที่สุด ดังนั้นเราลองมาดูรายละเอียดของอุปกรณ์ทั้งสองแบบ ดังนี้

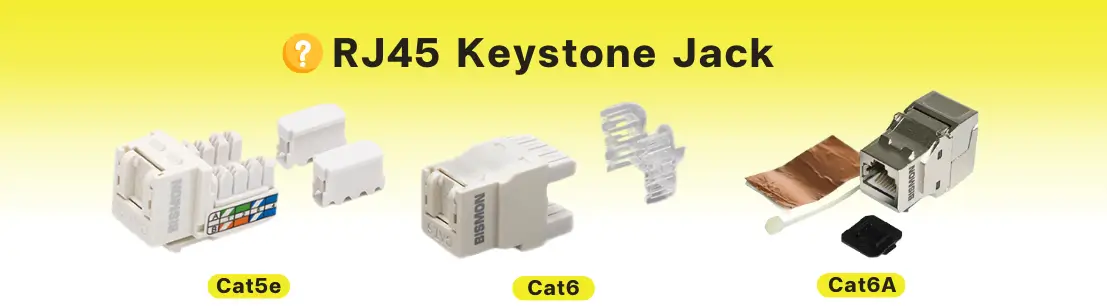

  RJ45 Keystone Jack     คืออะไร?

หัวต่อแบบฝังในแผง (wall plate หรือ patch panel) สำหรับการเดินสายแลนภายในอาคาร หรือในกลุ่มช่างทั่วไป ทับศัพท์ว่า เต้ารับตัวเมีย สำหรับสายแลน ทั้งชนิด Cat5e และ Cat6 ที่จะต้องติดตั้งตามผนังอาคารใหม่ หรืออาการเก่า ที่ต้องการปรับปรุงระบบ เพื่อให้ใช้งานความเร็วได้ในปัจจุบัน เพื่อให้ระบบเครือข่ายมีเสถียรภาพสูงสุดในการเชื่อมต่อ ไม่หลุดกลางอากาศ เหมือน WIFI ทั่วไป



ลักษณะเด่น :

* ต้องใช้เครื่องมือ Punch Down (เครื่องมือแบบกระแทก) เพื่อเชื่อมต่อสายแลนจากด้านหลังของเต้ารับ

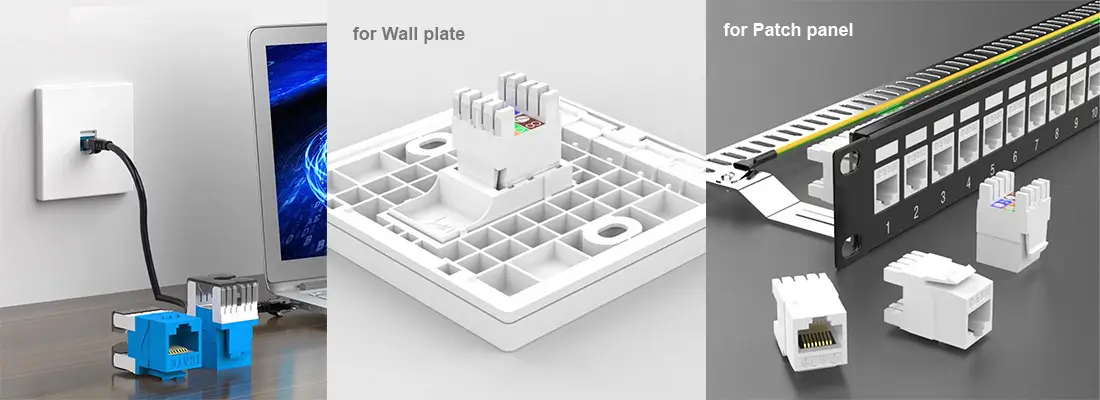

* มักใช้ร่วมกับ face plate-wall plate (แผงหน้ากาก 1-2 ช่อง) หรือ patch panel 19inch เพื่อติดตั้งในตู้สื่อสาร Rack cabinet

* รองรับการติดตั้งเดินสายแลนแบบถาวรและเป็นระเบียบ



ประโยชน์ :

* เหมาะสำหรับการติดตั้งในผนังหรือ 19 inch Cabinet Rack ที่ต้องการความเรียบร้อย

* ลดสัญญาณรบกวน (มีรุ่น shielded)

* รองรับมาตรฐาน T568A/B ทำให้เหมาะกับระบบ structured cabling

* ทนทานต่อการใช้งานระยะยาว

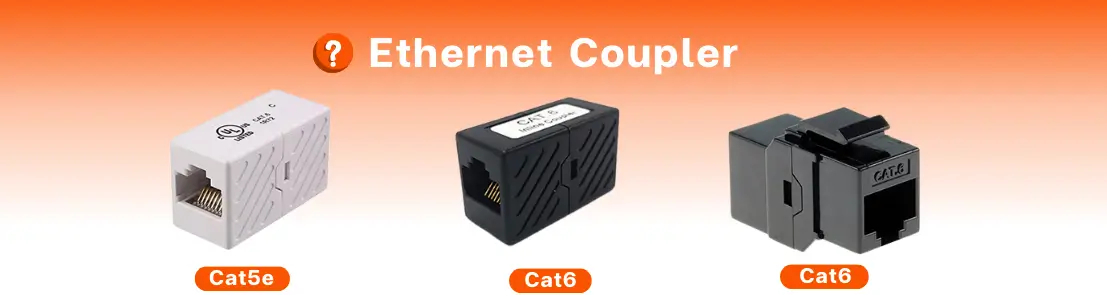

  Ethernet Coupler    คืออะไร?

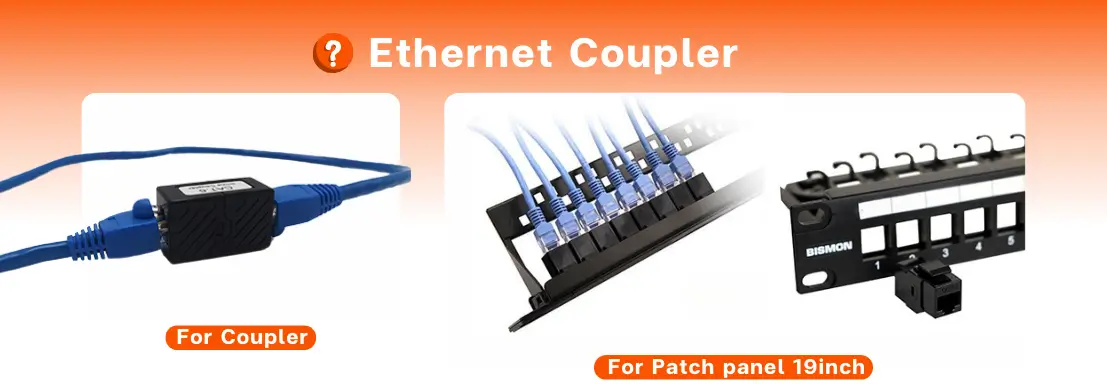

ข้อต่อแบบสำเร็จรูปแบบเต้ารับตัวเมีย ทั้งสองด้าน ที่ใช้เชื่อมต่อสาย LAN จำนวน 2 เส้น เข้าด้วยกัน โดยไม่ต้องใช้เครื่องมือ ซึ่งจะมีให้เลือกใช้งานอยู่ 2 ประเภท คือ

* แบบ Coupler ทั่วไปที่เสียบใช้งานแบบวางกับพื้น

* แบบ Coupler for patch panel 19inch



ลักษณะเด่น :

* เป็นหัวต่อแบบตัวเมีย-ตัวเมีย (Female-to-Female) ทั้งสองด้าน

* เสียบสาย RJ45 Plug ตัวผู้ เข้าได้ทันทีทั้งสองด้าน

* พกพาสะดวก ใช้งานง่าย



ประโยชน์ :

* เหมาะสำหรับการต่อสายแบบชั่วคราว

* ใช้ขยายความยาวสาย LAN

* ไม่ต้องเดินสายใหม่หรือตัดต่อ

* ประหยัดเวลาและต้นทุนในบางสถานการณ์

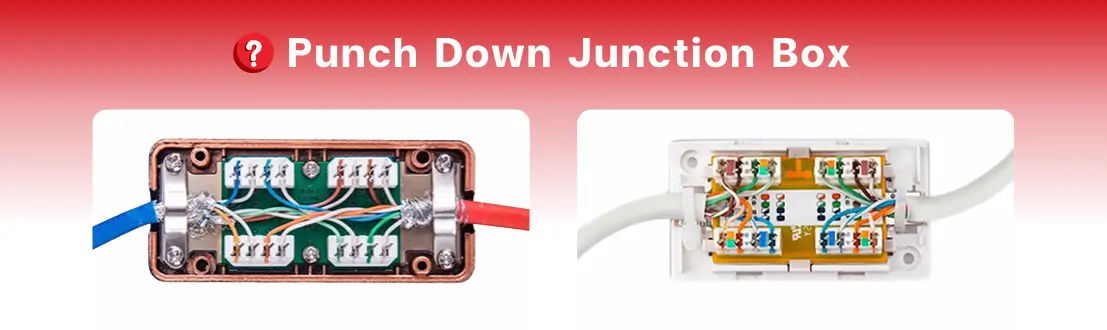

  Punch Down Junction Box  Cat6    คืออะไร?

Punch Down Junction Box (บางครั้งเรียกว่า splice box หรือ in-line junction box) เป็นอุปกรณ์สำหรับเชื่อมต่อหรือ “ต่อสาย” สาย LAN แบบถาวร โดยเฉพาะสายประเภท CAT5e, CAT6 หรือ CAT6A ผ่านการ เจาะขั้วสาย (punch down) แบบแยกแกนทองแดง



โครงสร้างโดยทั่วไป :

* มีช่องให้ต่อสายเข้า 2 ด้าน (input/output)

* ใช้ เครื่องมือ punch down เพื่อกดสายเข้าในขั้ว IDC (Insulation Displacement Connector)

* มีฝาครอบปิด มิดชิด ป้องกันฝุ่นและการดึงกระชาก

ประโยชน์  :

1. ต่อสาย LAN อย่างถาวร เมื่อต้องการซ่อมหรือขยายความยาวสาย

2. ไม่ลดทอนความเร็วของสาย เหมาะสำหรับ CAT6 ที่ต้องการคุณภาพสัญญาณสูง

3. มีความมั่นคงมากกว่า coupler เพราะสายถูกยึดแน่นภายในกล่อง

4. ใช้งานภายในผนังหรือเพดานได้ ช่วยให้ระบบเป็นระเบียบ

5. ลดการสูญเสียสัญญาณและ crosstalk ได้ดีกว่า coupler ทั่วไป

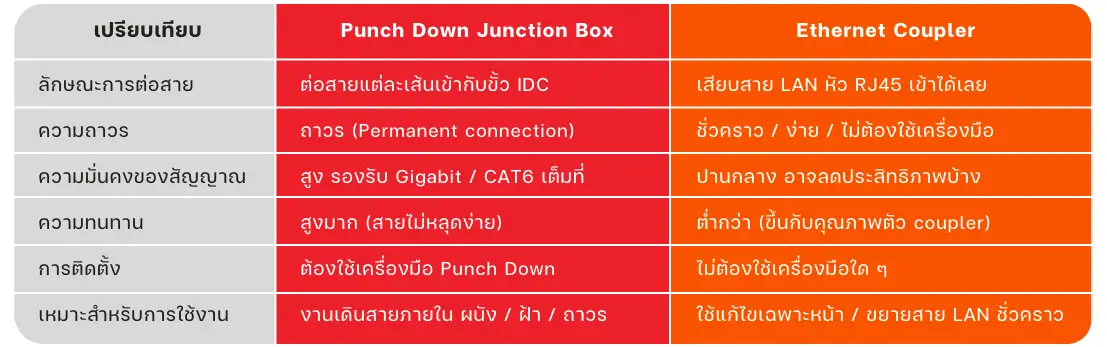

  แล้วต่างจาก Ethernet Coupler อย่างไร?



   ควรเลือกใช้อะไรดี?

 * ใช้ Punch Down Junction Box     →  ถ้าคุณต้องการ ต่อสาย LAN แบบถาวร, งานที่เน้นความเสถียรสูง, หรือแก้ไขสายขาดในระบบ structured cabling

 * ใช้ Ethernet Coupler     →  ถ้าคุณต้องการต่อสายชั่วคราว, ใช้งานง่าย, ไม่ต้องใช้เครื่องมือ

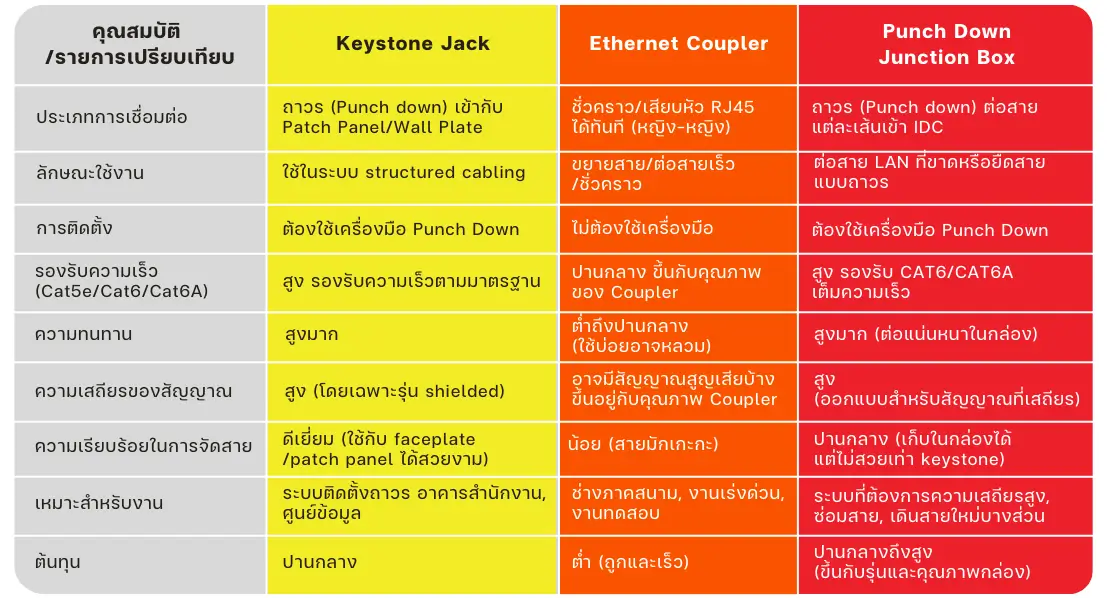

ตารางเปรียบเทียบ   Keystone Jack  vs   Ethernet Coupler   vs   Punch Down Junction Box



   บทสรุป     เลือกอะไรดีตามสถานการณ์?

 * Keystone Jack    →  เหมาะกับงานถาวรในระบบที่ต้องการความเรียบร้อยและได้มาตรฐาน

 * Ethernet Coupler    →  เหมาะกับงานชั่วคราวหรือใช้เฉพาะหน้า ไม่ต้องใช้เครื่องมือ

 * Punch Down Junction Box     →  เหมาะกับงานซ่อมหรือขยายสาย LAN ถาวรที่ไม่เน้นความสวยงามแต่ต้องการความมั่นคงของสัญญาณ





Q1: RJ45 Keystone Jack คืออะไร?
A1: RJ45 Keystone Jack เป็นหัวต่อแบบเมียที่ใช้สำหรับติดตั้งกับ face plate หรือ patch panel เพื่อใช้ในการเดินสาย LAN แบบถาวรภายในอาคาร โดยสายเคเบิลจะถูกต่อเข้ากับ Keystone Jack ด้วยเครื่องมือ Punch Down เพื่อเตรียมใช้งาน

Q2: Ethernet Coupler คืออะไร?
A2: Ethernet Coupler เป็นหัวต่อแบบเมีย–เมียที่ใช้สำหรับ เชื่อมต่อสาย LAN สองเส้นเข้าด้วยกัน โดยไม่ต้องใช้เครื่องมือพิเศษ เหมาะสำหรับการต่อสายชั่วคราวหรือเพิ่มความยาวของสาย

Q3: ความแตกต่างหลักระหว่าง RJ45 Keystone Jack กับ Ethernet Coupler คืออะไร?
A3: RJ45 Keystone Jack เหมาะกับการติดตั้งถาวรที่ต้องการความเรียบร้อยและรองรับมาตรฐาน structured cabling, ส่วน Ethernet Coupler เหมาะสำหรับการต่อสายแบบชั่วคราวหรือเฉพาะหน้าโดยไม่ใช้เครื่องมือ

Q4: Keystone Jack ต้องการเครื่องมืออะไรในการติดตั้ง?
A4: ต้องใช้ เครื่องมือ Punch Down เพื่อเชื่อมต่อสายเคเบิลเข้ากับ Keystone Jack ให้แน่นและเป็นมาตรฐาน

Q5: Coupler ใช้งานอย่างไรโดยไม่ต้องใช้เครื่องมือ?
A5: เพียง เสียบปลาย RJ45 ของสายทั้งสองด้านเข้า Coupler ก็สามารถใช้งานเชื่อมสายได้ทันที โดยไม่ต้องตัดต่อหรือ Punch Down

Q6: ควรเลือกใช้ Keystone Jack หรือ Coupler ในงานแบบไหน?
A6: ใช้ Keystone Jack เมื่อคุณต้องการติดตั้งเครือข่ายถาวรและเป็นระบบ เช่น wall outlet หรือ patch panel และใช้ Coupler เมื่อคุณต้องการต่อสายแบบชั่วคราวหรือขยายความยาวสายโดยไม่ต้องติดตั้งถาวร

Q7: Keystone Jack หรือ Coupler อันไหนเหมาะกับระบบเครือข่ายที่เสถียรกว่า?
A7: Keystone Jack จะให้การเชื่อมต่อที่เสถียรและทนทานกว่า เหมาะสำหรับระบบ structured cabling ซึ่งต้องการความเชื่อถือได้ระยะยาว
