Rack Mount Enclosure คืออะไร?

  Mr.bismon     20/05/2026

Rack Mount Enclosure คืออะไร?

สำคัญอย่างไรในระบบ Fiber Optic และควรเลือกแบบไหน

(คู่มือฉบับ SI / Data Center / Telecom)



ในระบบ Fiber Optic สมัยใหม่ ไม่ว่าจะเป็น

   Data Center

   CCTV

   Smart Building

   ISP / Telecom

   Enterprise Network



หนึ่งในอุปกรณ์สำคัญที่ช่วยให้ “ระบบเป็นระเบียบ ดูแลง่าย และขยายในอนาคตได้” คือ

  Rack Mount Enclosure

หรือที่หลายคนเรียกว่า

- Fiber Patch Panel

- Fiber Rack Mount

- Fiber Distribution Panel



1. Rack Mount Enclosure คืออะไร?

Rack Mount Enclosure คือ “ตู้หรือถาดจัดการสาย Fiber Optic” ที่ออกแบบมาเพื่อติดตั้งบนตู้ Rack มาตรฐาน 19 นิ้ว

หน้าที่หลักคือ

- จัดระเบียบสาย Fiber

- ป้องกันจุดเชื่อม (Splice)

- ติดตั้ง Adapter / Pigtail / Patch Cord

- ช่วยบริหารสายและลดความเสียหาย



2. ทำไม Rack Mount Enclosure ถึงสำคัญ?

   ป้องกันสาย Fiber เสียหาย

Fiber มีความเปราะบาง หากงอหรือดึงแรงเกินไปจะเกิด Loss ได้ทันที

   ช่วยจัดการสายให้เป็นระบบ

- ดูแลง่าย

- ตรวจสอบง่าย

- ลดปัญหาสายพันกัน

   เพิ่มความปลอดภัย

ป้องกัน

- ฝุ่น

- การดึงสาย

- การกระแทก

- การโค้งงอเกินมาตรฐาน

   รองรับการขยายระบบในอนาคต

สามารถเพิ่ม

- Core

- Adapter

- MPO

- Patch Cord

ได้ง่าย



3. Rack Mount Enclosure มีกี่ประเภท?

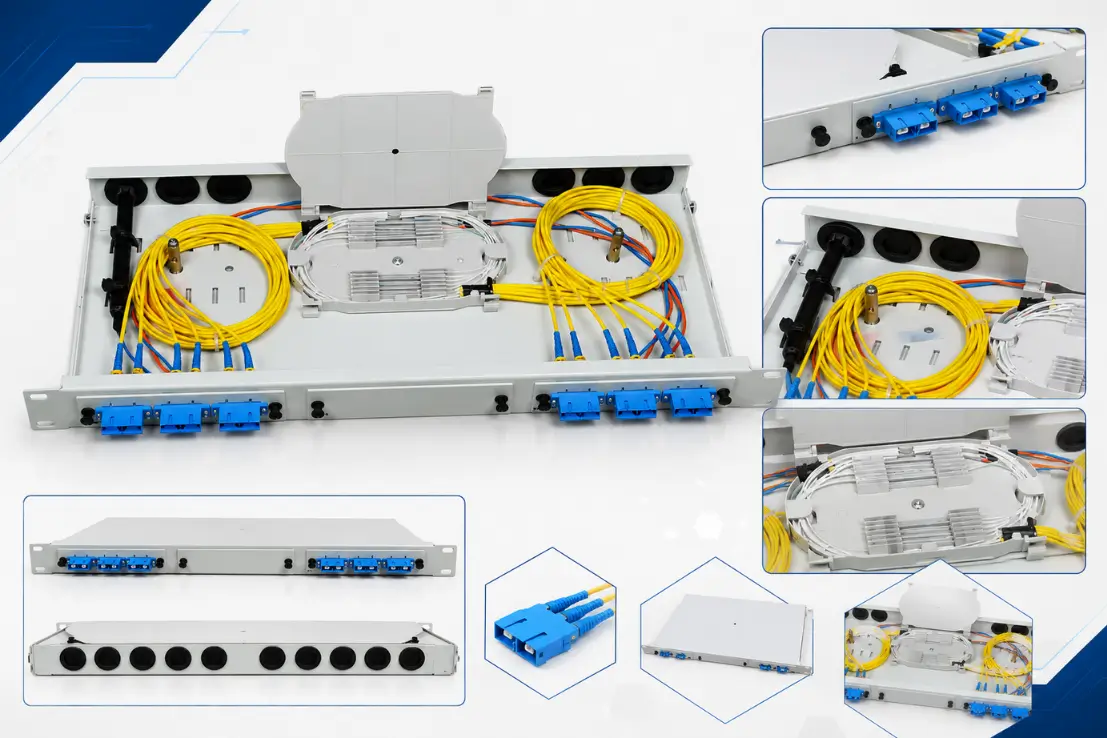

3.1 แบบ Fixed (ติดตั้งถาวร)

ลักษณะ

- เปิดด้านหน้า

- ถอด Tray ไม่ได้

ข้อดี

- แข็งแรง

- ราคาประหยัด

ข้อเสีย

- ดูแลสายด้านในยากกว่า

เหมาะกับ

- ระบบขนาดเล็ก

- งานทั่วไป

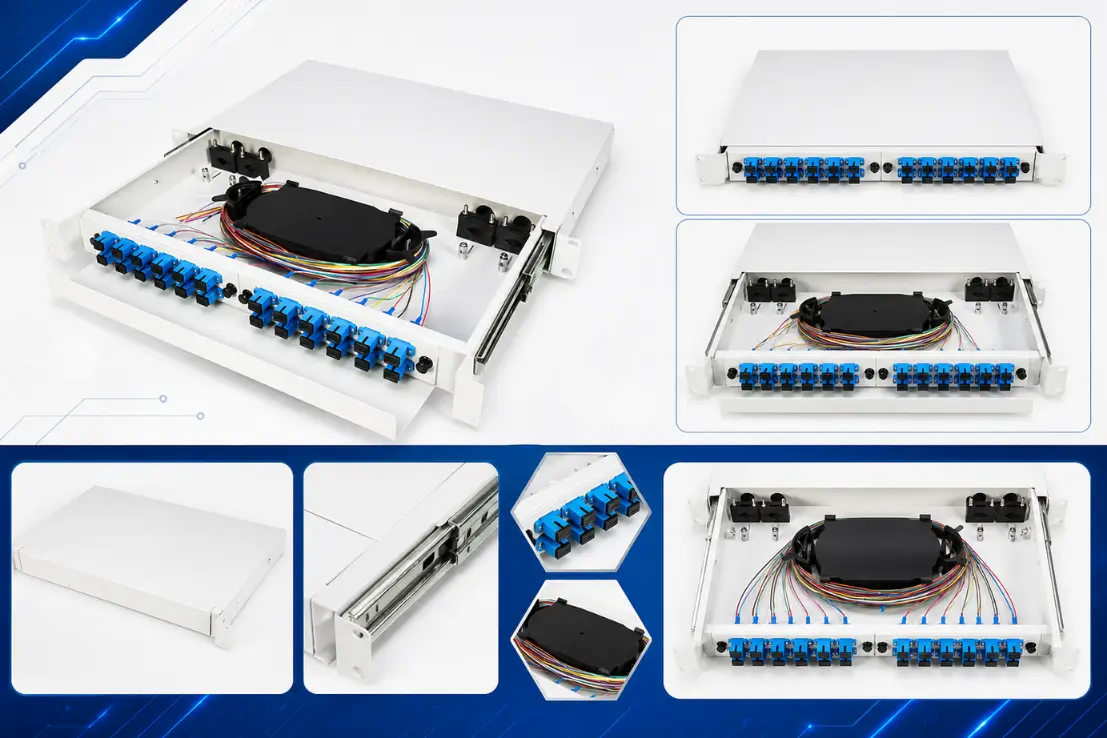

3.2 แบบ Sliding Drawer

ลักษณะ

- ดึงถาดออกได้

ข้อดี

- ดูแลง่าย

- Splice สะดวก

ข้อเสีย

- ราคาสูงกว่า

เหมาะกับ

- Data Center

- Telecom

- งานที่ต้อง maintenance บ่อย

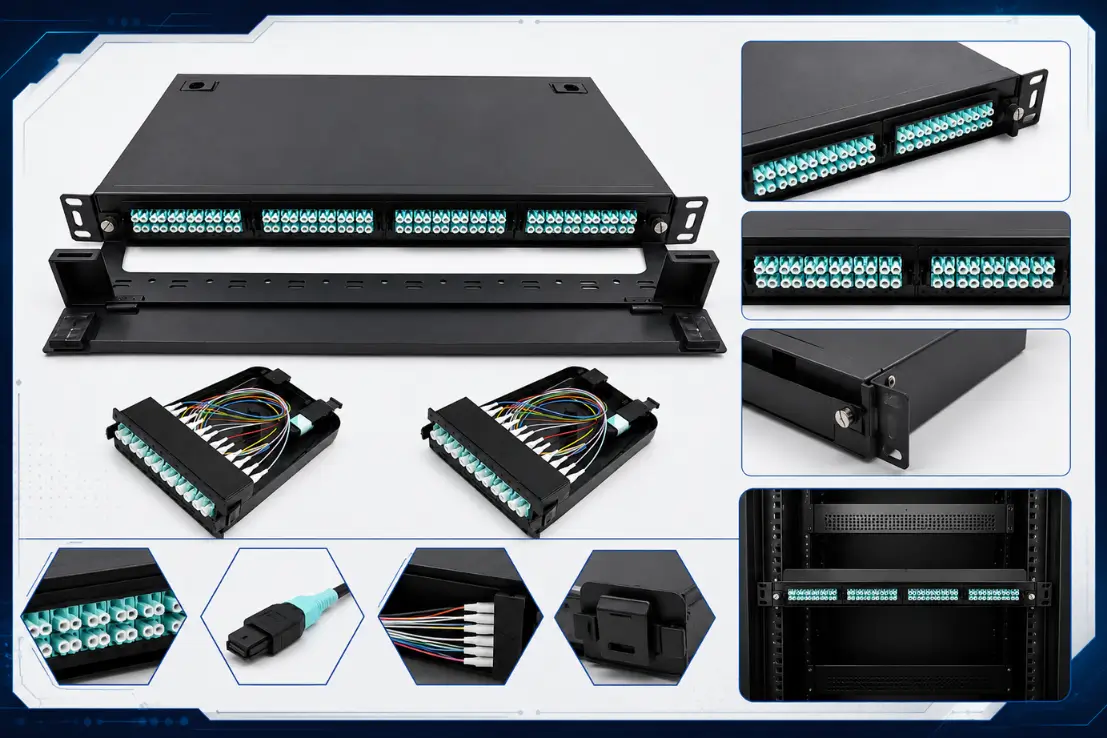

3.3 แบบ MPO / High Density

ลักษณะ

- รองรับ MPO / MTP

- ความหนาแน่นสูง

เหมาะกับ

- Data Center

- Core Network

- 40G / 100G

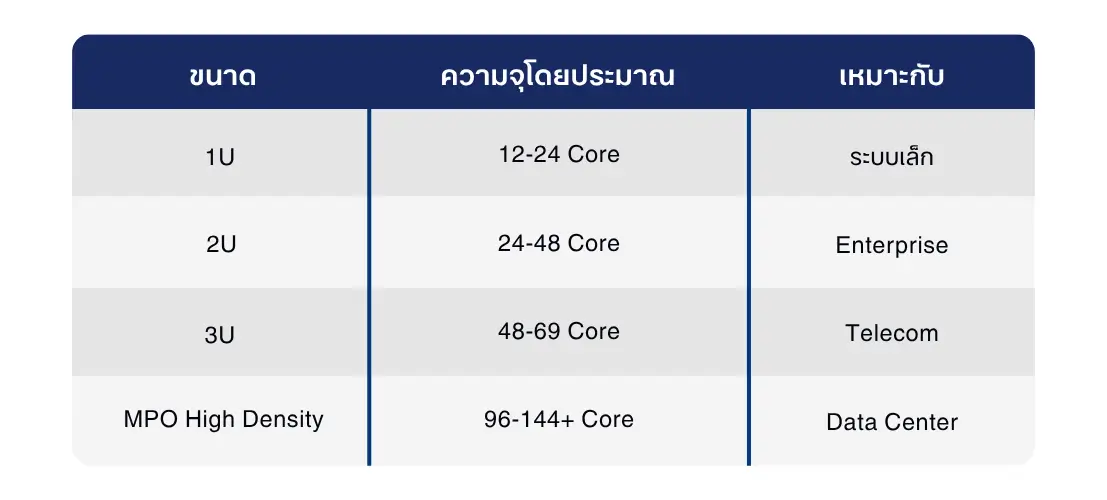

4. ขนาด Rack Mount Enclosure

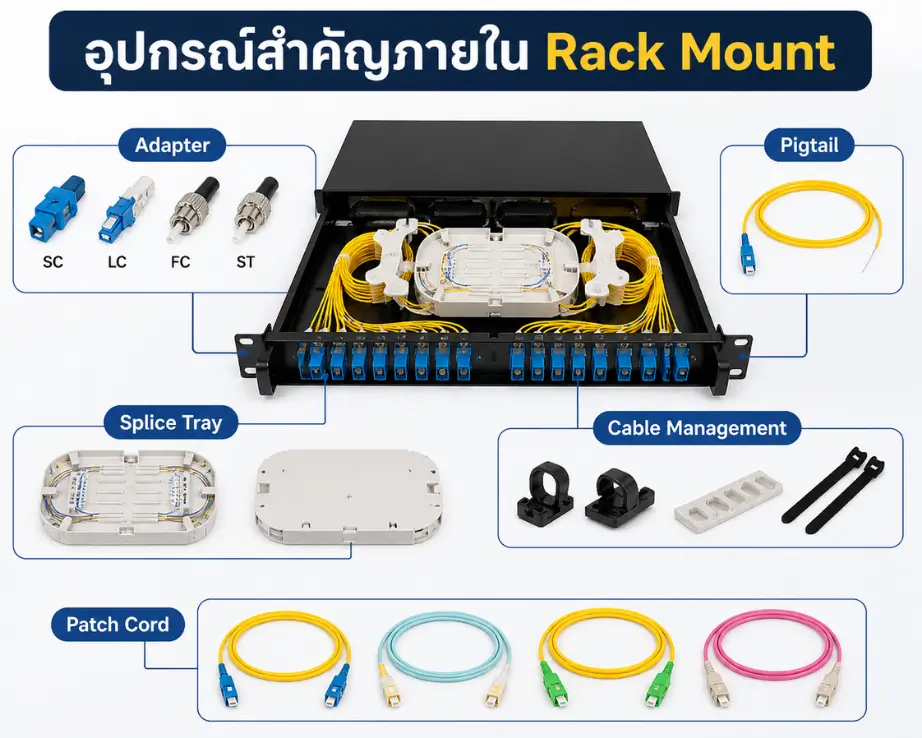

5. อุปกรณ์สำคัญภายใน Rack Mount

  Adapter

เช่น SC, LC, FC, ST

  Pigtail

สาย Fiber สั้นสำหรับเชื่อมเข้าระบบ

  Splice Tray

ถาดเก็บจุด Fusion Splice

  Cable Management

อุปกรณ์จัดระเบียบสาย

  Patch Cord

สายเชื่อมระหว่างอุปกรณ์

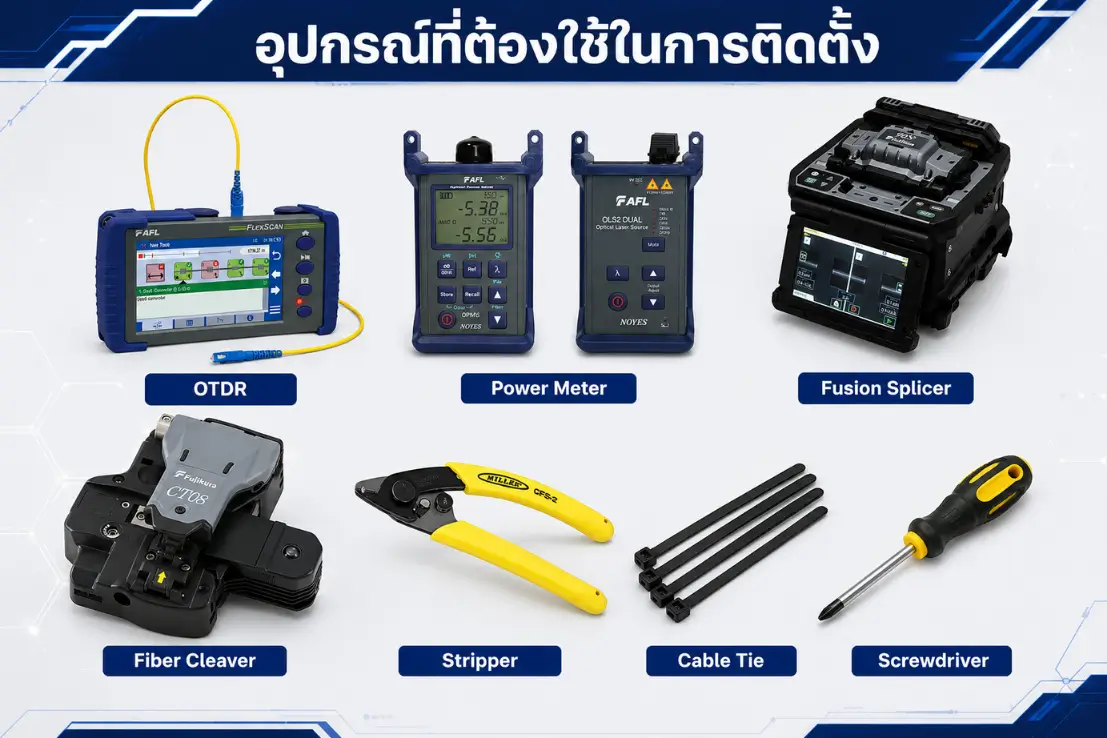

6. อุปกรณ์ที่ต้องใช้ในการติดตั้ง

เครื่องมือหลัก

- Fusion Splicer

- Fiber Cleaver

- Stripper

- OTDR / Power Meter

- Cable Tie

- Screwdriver

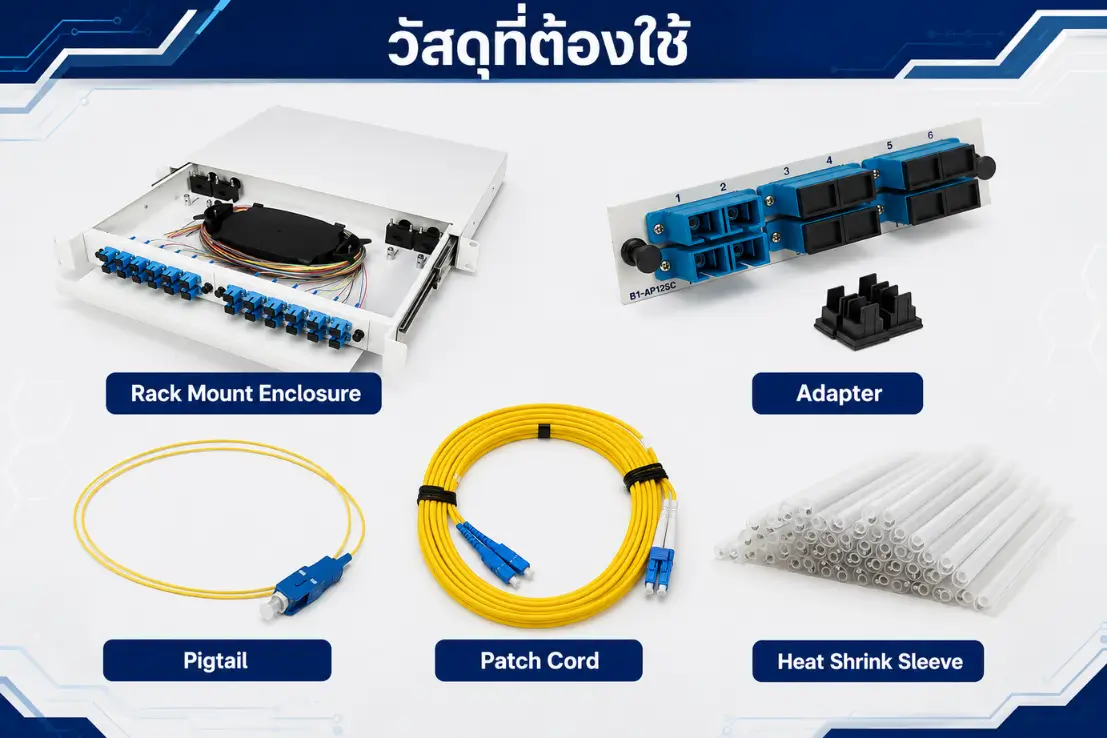

วัสดุที่ต้องใช้

- Rack Mount Enclosure

- Adapter

- Pigtail

- Patch Cord

- Heat Shrink Sleeve

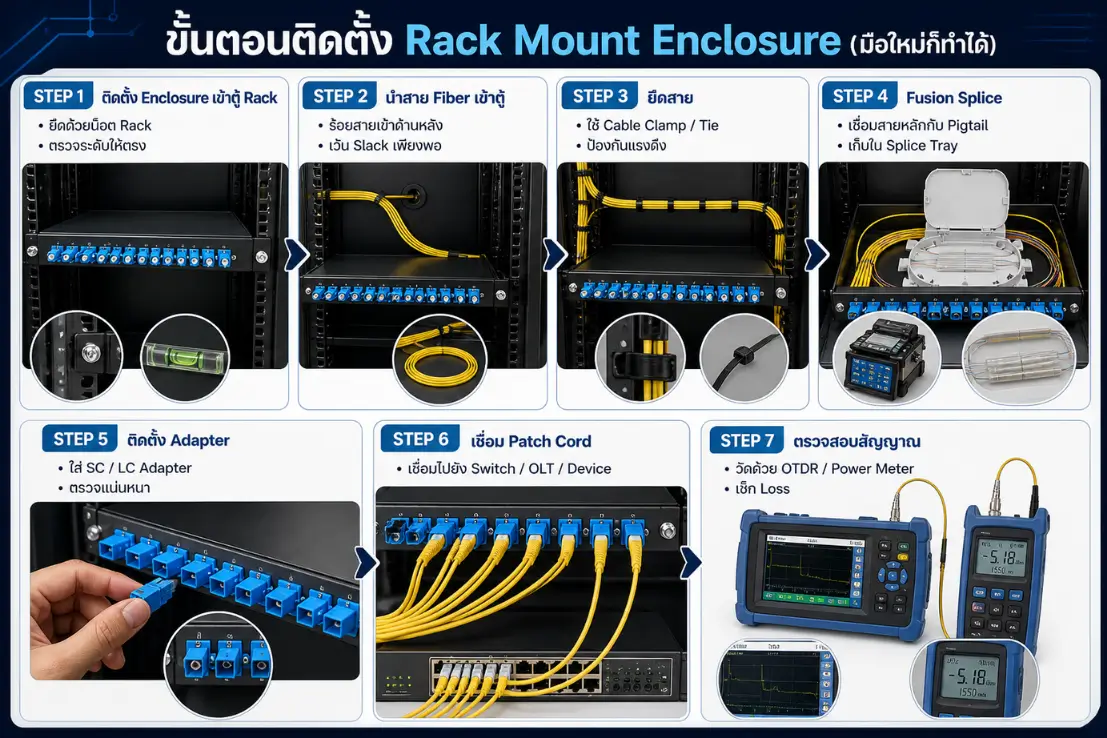

7. ขั้นตอนติดตั้ง Rack Mount Enclosure (มือใหม่ก็ทำได้)

STEP 1: ติดตั้ง Enclosure เข้าตู้ Rack

ยึดด้วยน็อต Rack

ตรวจระดับให้ตรง

STEP 2: นำสาย Fiber เข้าตู้

ร้อยสายเข้าด้านหลัง

เว้น Slack เพียงพอ

STEP 3: ยึดสาย

ใช้ Cable Clamp / Tie

ป้องกันแรงดึง

STEP 4: Fusion Splice

เชื่อมสายหลักกับ Pigtail

เก็บใน Splice Tray

STEP 5: ติดตั้ง Adapter

ใส่ SC / LC Adapter

ตรวจแน่นหนา

STEP 6: เชื่อม Patch Cord

เชื่อมไปยัง Switch / OLT / Device

STEP 7: ตรวจสอบสัญญาณ

วัดด้วย OTDR / Power Meter

เช็ก Loss



8. ปัญหาที่พบบ่อย

สายงอเกินไป  → Loss สูง

จัดสายไม่ดี → Maintenance ยาก

ไม่มี Label → หา Core ไม่เจอ

ไม่ใช้ Splice Tray → Fiber เสียหายง่าย



9. Checklist ก่อนส่งมอบงาน

   Label ครบ
   Fiber ไม่งอ
   Adapter แน่น
   OTDR ผ่าน
   Rack เรียบร้อย



10. วิธีเลือก Rack Mount Enclosure

เลือกจาก

- จำนวน Core

- ประเภทหัว (SC/LC)

- รองรับ MPO หรือไม่

- Fixed หรือ Sliding

- ขนาด Rack (1U/2U/3U)



สินค้าแนะนำจาก BISMON

  Rack Mount Enclosure 1U

  Rack Mount Enclosure 2U

  Rack Mount Enclosure 3U

  Rack Mount enclosure MPO

  Snap-in Plate



FAQ: คำถามที่พบบ่อย

Q1: Rack Mount Enclosure ต่างจาก ODF ยังไง?

A:

Rack Mount → ใช้ใน Rack 19"

ODF → มักใช้ใน Telecom / Outdoor / MDF ขนาดใหญ่

Q2: 1U รองรับได้กี่ Core?

A: ปกติ 12–24 Core

Q3: ควรเลือก SC หรือ LC?

A:

SC → ทั่วไป

LC → High Density

Q4: MPO จำเป็นไหม?

A: ใช้เมื่อระบบ 40G / 100G หรือ High Density

Q5: Sliding ดีกว่าไหม?

A: ดีกว่าสำหรับ Maintenance

Q6: จำเป็นต้องใช้ OTDR หลังติดตั้งไหม?

A: จำเป็นมากสำหรับงานระบบ

Q7: ต้องเผื่อพื้นที่สายไหม?

A: ต้องเผื่อ Slack เพื่อป้องกันแรงดึง

Q8: Fiber งอได้แค่ไหน?

A: ปกติ ≥ 10 เท่าของเส้นผ่านศูนย์กลางสาย



สรุป

Rack Mount Enclosure คือ “หัวใจสำคัญ” ของการจัดการ Fiber ในระบบเครือข่ายมืออาชีพ

ช่วยให้

   ระบบเป็นระเบียบ

   ดูแลง่าย

   ลด Loss

   ขยายในอนาคตได้ง่าย



---
