MPO/LC + QSFP Transceiver 100G to 800G สำหรับ Data Center

ทำไมโปรเจกต์ 100G/400G ถึง "ล่มที่การจับคู่สาย–โมดูล" ไม่ใช่ที่ Switch

ในปี 2026 Data Center ในไทยกำลังบูมหนัก และหลายองค์กรเริ่มอัปจาก 10G/25G ขึ้น 100G/400G กันมากขึ้น แต่ปัญหาที่ทีมงานเจอบ่อยที่สุด ไม่ใช่ Switch ทำงานไม่ได้ — Switch ส่วนใหญ่ทำงานได้ดี ปัญหาจริงคือ:

•    ซื้อ Transceiver ผิด Form Factor เสียบไม่ลงพอร์ต
•    ซื้อ Transceiver ถูกแต่ สายผิดชนิด (เอา Multimode ไปใช้กับโมดูล Single-mode / เอา LC ไปเจอโมดูลที่ต้องใช้ MPO)
•    เดินสายเสร็จแล้วเพิ่งรู้ว่า ระยะเกิน ที่โมดูลรองรับ
•    วางระบบไฟเบอร์แบบที่ อัป 400G/800G ต่อไม่ได้ ต้องรื้อเดินใหม่

หัวใจของบทความนี้คือ ทำให้คุณเห็น "เส้นทางสัญญาณ" (Signal Path) ทั้งเส้น แล้วเลือกอุปกรณ์แต่ละจุดให้เข้ากันได้ ตั้งแต่พอร์ต Switch ไปจนถึงปลายทาง

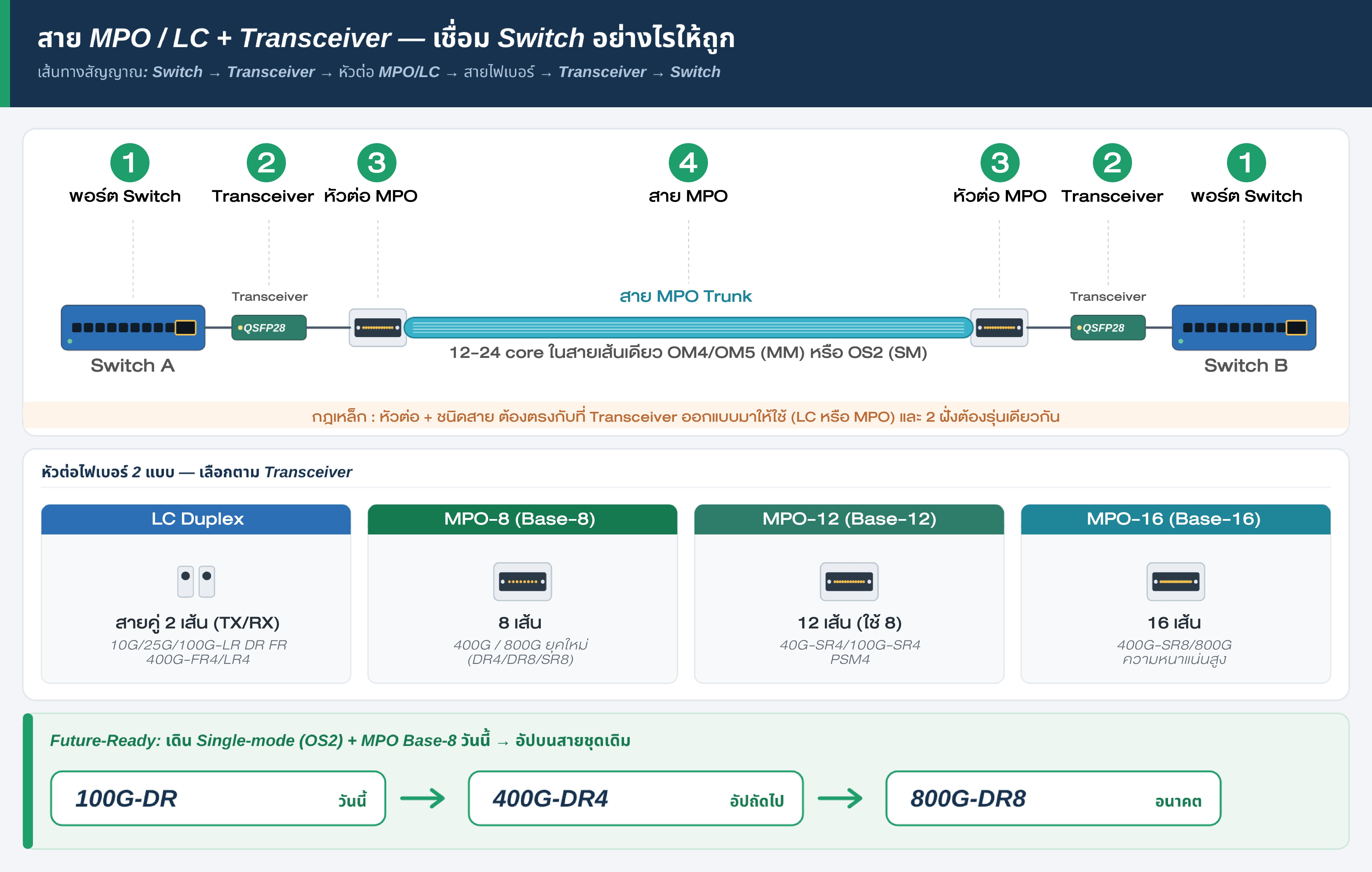

1) เส้นทางสัญญาณ (Signal Path) — ภาพที่ต้องเข้าใจก่อนซื้อของ

ทุกลิงก์ในดาต้าเซ็นเตอร์ประกอบด้วย 5 ส่วนที่ต้อง "เข้ากันได้" ทั้งหมด:

พอร์ต Switch → Transceiver (โมดูล) → หัวต่อ (Connector) → สายไฟเบอร์ (Fiber) → Transceiver อีกฝั่ง → พอร์ต Switch อีกฝั่ง

ถ้าจุดใดจุดหนึ่งไม่แมตช์ ลิงก์จะไม่ขึ้น ตัวอย่างที่พลาดบ่อย: - พอร์ตเป็น QSFP28 (100G) แต่ไปซื้อโมดูล SFP28 (25G) → เสียบได้แต่ได้แค่ 25G (หรือไม่ทำงาน) - โมดูลเป็น 100G-SR4 (ต้องใช้ MPO + Multimode) แต่ไปเดินสาย LC Single-mode → ต่อไม่ได้ - โมดูลเป็น 100G-LR4 (10km, Single-mode) แต่เอาไปใช้กับสาย Multimode → ระยะสั้นลงมาก/ลิงก์ไม่นิ่ง

กฎเหล็ก: Transceiver 2 ฝั่งต้อง รุ่น/มาตรฐานเดียวกัน และ สายต้องเป็นชนิดที่โมดูลนั้นออกแบบมาให้ใช้

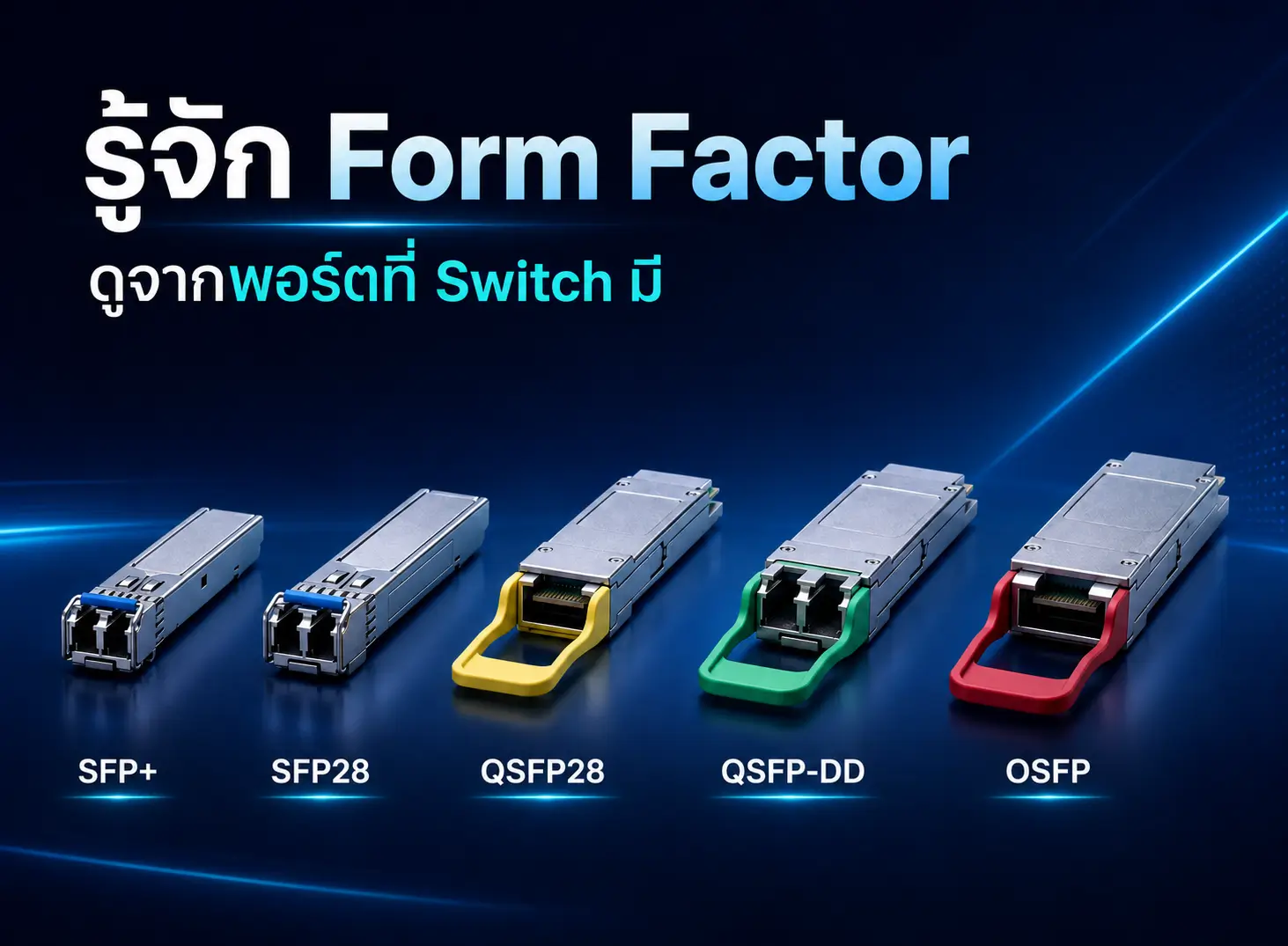

2) รู้จัก Form Factor — ดูจาก "พอร์ตที่ Switch มี"

Form Factor คือ "ขนาดรูปทรงของโมดูล" ที่กำหนดว่าเสียบพอร์ตไหนได้ เลือกตามพอร์ตบน Switch:

เคล็ดลับ: QSFP-DD ออกแบบให้ เสียบทับหลังกันได้กับ QSFP28/QSFP+ (backward compatible) ทำให้เส้นทางอัปเกรดง่ายขึ้น — พอร์ต QSFP-DD หนึ่งพอร์ตเสียบโมดูล 100G QSFP28 เดิมได้

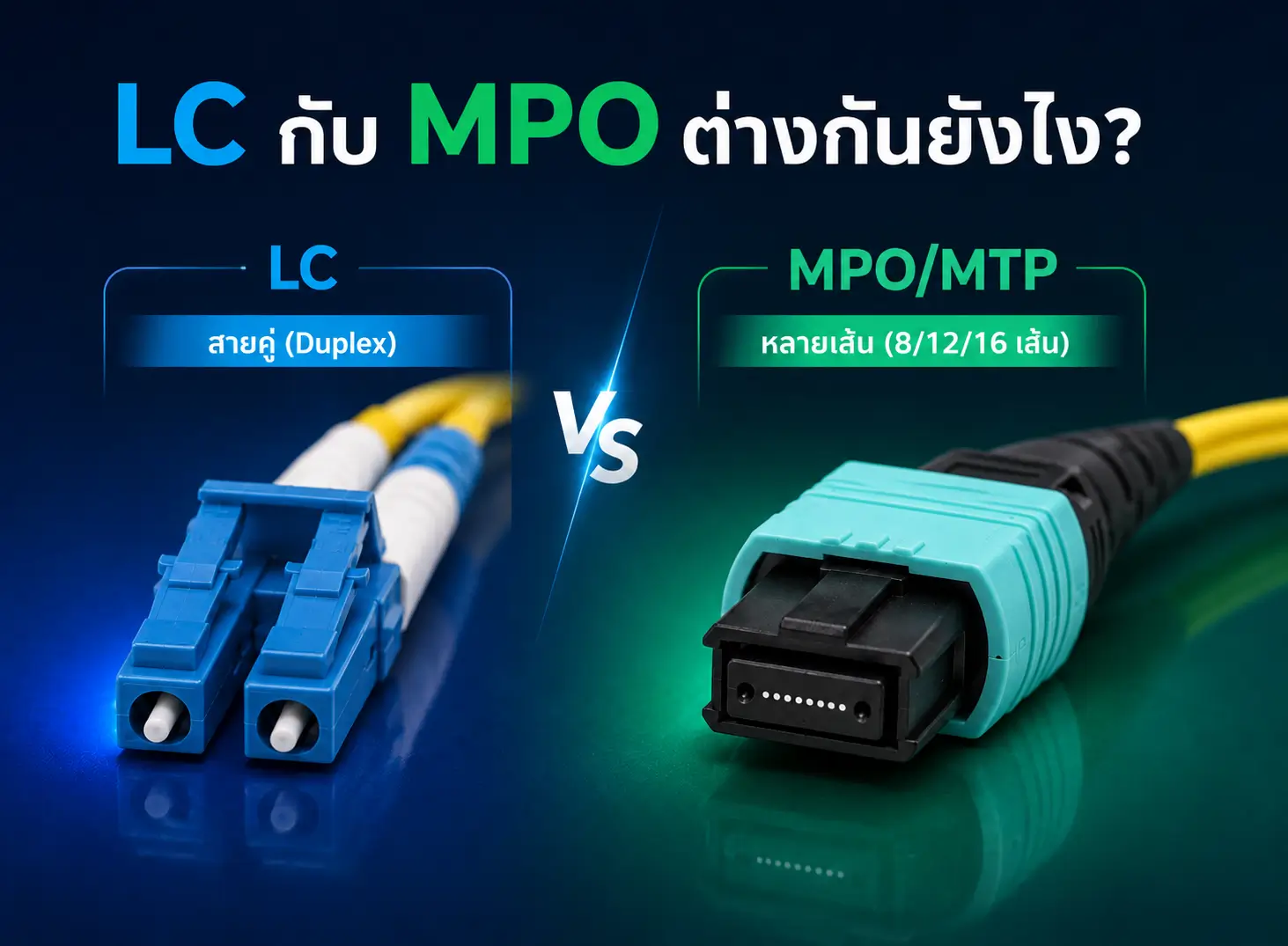

3) รู้จักหัวต่อและสาย — LC กับ MPO ต่างกันยังไง

จุดที่ลูกค้าสับสนที่สุดคือหัวต่อ เพราะมันตัดสินว่าต้องเดินสายแบบไหน

LC (Duplex) — สายคู่ 2 เส้น (TX/RX): - ใช้กับโมดูลที่ส่งสัญญาณแบบ "serial" หรือรวมสัญญาณมาแล้ว เช่น 10G, 25G, 100G-LR4/FR/DR, 400G-FR4/LR4 - เดินง่าย คุ้นเคย เหมือนสายไฟเบอร์ทั่วไป

MPO/MTP — สายหลายเส้นในหัวเดียว (Parallel): - ใช้กับโมดูลแบบ "parallel" ที่แยกหลายเลน เช่น 40G-SR4, 100G-SR4/PSM4, 400G-DR4/SR8, 800G-DR8/SR8 - MPO-8 (Base-8): 8 เส้น — มาตรฐานของ 400G/800G ยุคใหม่ - MPO-12 (Base-12): 12 เส้น — นิยมใน 40G/100G (ใช้จริง 8 เส้น เว้นกลาง 4) - MPO-16 (Base-16): 16 เส้น — สำหรับ 400G-SR8 / 800G

ชนิดเส้นใยแก้ว:

APC vs UPC: งาน Single-mode แบบ parallel (DR/DR4/DR8) มักใช้หัวขัด APC (สีเขียว) เพื่อลดการสะท้อน ต้องเลือกให้ตรงทั้งเส้น — APC ต่อกับ APC เท่านั้น

4) ตารางตัดสินใจ (Selection Matrix) — จับคู่ให้ถูกในตารางเดียว

เลือกจากซ้ายไปขวา: ความเร็ว → มาตรฐานโมดูล → หัวต่อ → สาย → ระยะ → ใช้ตรงไหน

จุดขาย Future-Ready ที่แข็งที่สุด: ถ้าเดินระบบเป็น Single-mode (OS2) + MPO Base-8 ตั้งแต่วันนี้ คุณจะได้ "บันไดอัปเกรด" บนสายชุดเดิม: 100G-DR → 400G-DR4 → 800G-DR8 ทั้งหมดใช้ SM + MPO เหมือนกัน = อัปความเร็วโดย เปลี่ยนแค่ Transceiver ไม่ต้องรื้อสาย

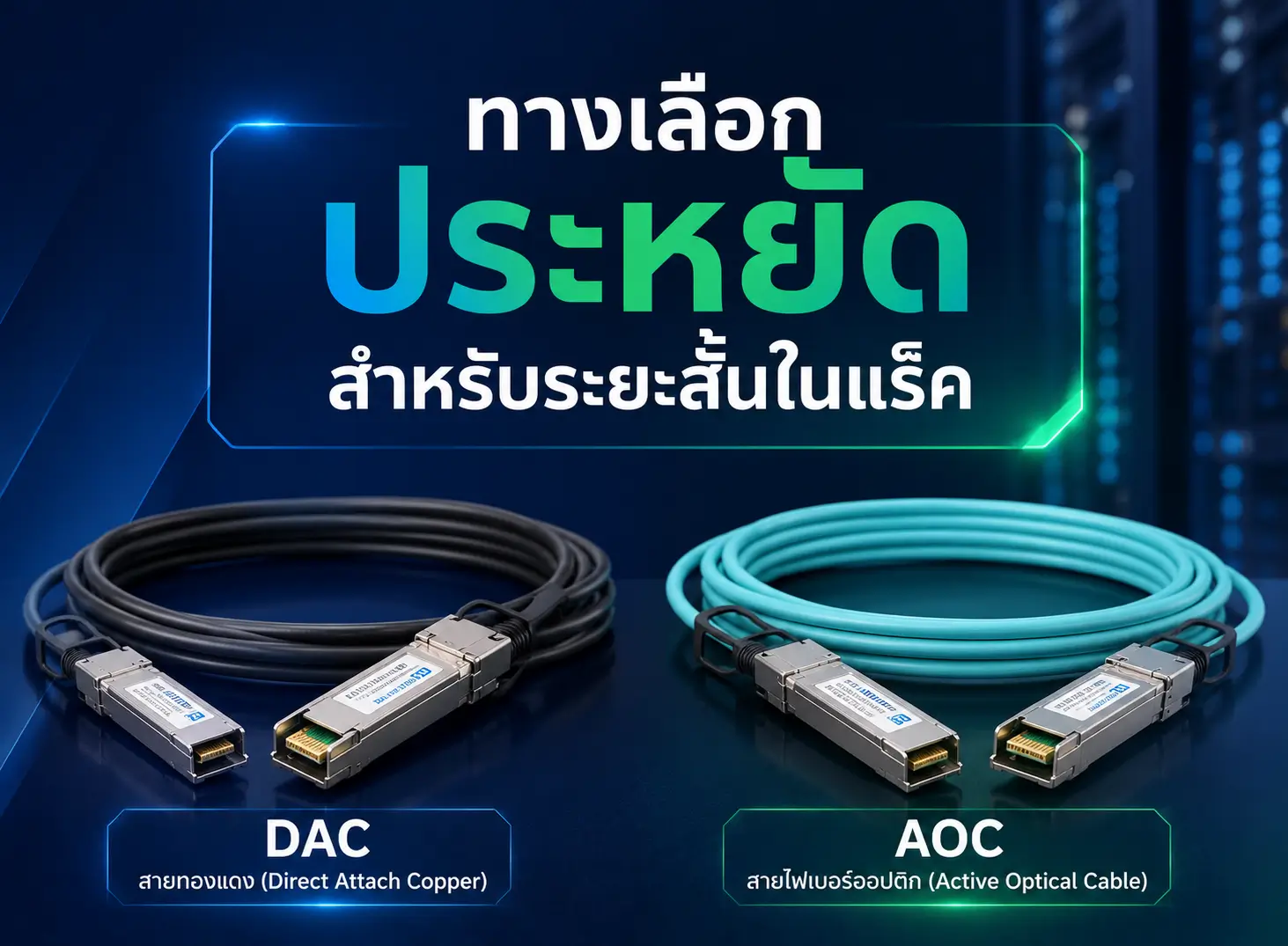

5) DAC / AOC — ทางเลือกประหยัดสำหรับระยะสั้นในแร็ค

ไม่ใช่ทุกลิงก์ต้องใช้ Transceiver + สายไฟเบอร์แยก ในระยะสั้น (ในแร็คหรือแร็คข้างกัน) มีทางที่ถูกกว่า:

มีครบทุกความเร็ว 10G / 25G / 40G / 56G / 100G / 200G / 400G ทั้ง DAC และ AOC → ในแร็คใช้ DAC/AOC, ข้ามห้อง/ถาวรใช้ Transceiver + Fiber

6) Breakout & Base-8 — ออกแบบให้ยืดหยุ่นและอัปได้

Breakout (แตกพอร์ต): ใช้พอร์ตความเร็วสูง 1 พอร์ต แตกเป็นหลายลิงก์ความเร็วต่ำ ประหยัดพอร์ต Switch: - 40G → 4 × 10G - 100G → 4 × 25G - 400G-DR4 → 4 × 100G-DR - 800G → 2 × 400G หรือ 8 × 100G

ทำผ่านสาย MPO → LC breakout หรือ MPO → MPO ตามมาตรฐานโมดูล (เชื่อมกับดีไซน์ Spine-Leaf ที่ Access ต่อขึ้น Leaf แบบ dual-homed)

Base-8 คือกุญแจ Future-Ready: ระบบ 400G/800G ยุคใหม่วิ่งบนสถาปัตยกรรม 8 เส้น (Base-8) การเดิน MPO trunk แบบ Base-8 ตั้งแต่วันนี้ทำให้แตก/รวมลิงก์ได้ลงตัวโดยไม่มีเส้นเหลือทิ้ง และอัป 400G/800G ได้ทันที

7) เลือกยังไงกับ "ระบบที่คุณมีอยู่แล้ว" — 3 สถานการณ์

สถานการณ์ A — ตอนนี้ใช้ 10G/25G อยู่ อยากคุ้มและเสถียร - ในแร็ค: DAC 25G (ประหยัด) - ระหว่างแร็ค: SFP28 SR + LC OM4 - ขึ้น Uplink: 25G LR (SM) ถ้าไกล - แนะนำเริ่มเดิน backbone เป็น Single-mode OS2 ไว้เลย เผื่ออัป

สถานการณ์ B — กำลังจะขึ้น 100G (Leaf-Spine) - ในห้องเดียว: 100G-SR4 + MPO-12 OM4 (ถ้าระยะ <100 ม.) - ข้ามห้อง/พร้อมอัป: 100G-DR + LC Single-mode ← แนะนำ เพราะอัปเป็น 400G-DR4 ได้บนสายเดิม - ใช้ไฟเบอร์เดิมจำกัด: 100G BiDi (1 core)

สถานการณ์ C — เตรียมพร้อม 400G/800G (AI / Cloud / Hyperscale-ready) - เดิน Single-mode OS2 + MPO Base-8/Base-16 เป็นมาตรฐาน - เริ่มที่ 400G-DR4 (MPO) วันนี้ → อัป 800G-DR8 เปลี่ยนแค่โมดูล - ในห้อง AI cluster ระยะสั้น: 400G/800G AOC หรือ DAC

8) เช็คลิสต์ก่อนสั่งของ + การทดสอบ

ก่อนสั่ง Transceiver + สาย ให้เช็ค 6 ข้อ: 1. พอร์ต Switch เป็น Form Factor อะไร (SFP+/SFP28/QSFP28/QSFP-DD/OSFP) 2. ระยะจริงกี่เมตร/กิโลเมตร 3. Multimode หรือ Single-mode (ดูจากโมดูลที่เลือก) 4. หัวต่อ LC หรือ MPO (กี่เส้น: 8/12/16) 5. หัวขัด UPC หรือ APC (parallel SM มักใช้ APC) 6. Transceiver 2 ฝั่ง รุ่นเดียวกัน และ compatible กับยี่ห้อ Switch ที่ใช้

การทดสอบและส่งมอบ (สำคัญมากใน DC): - ทดสอบ OTDR / Loss test ทุกลิงก์ก่อนใช้งาน — เทรนด์ปี 2026 ยกให้การทดสอบและ labeling เป็น "มาตรฐานการออกแบบ" ไม่ใช่ของแถม - ทำ labeling / polarity map ให้ชัด เพื่อ troubleshoot และขยายในอนาคตได้เร็ว - เก็บ loss budget ของแต่ละลิงก์ไว้เทียบเวลามีปัญหา

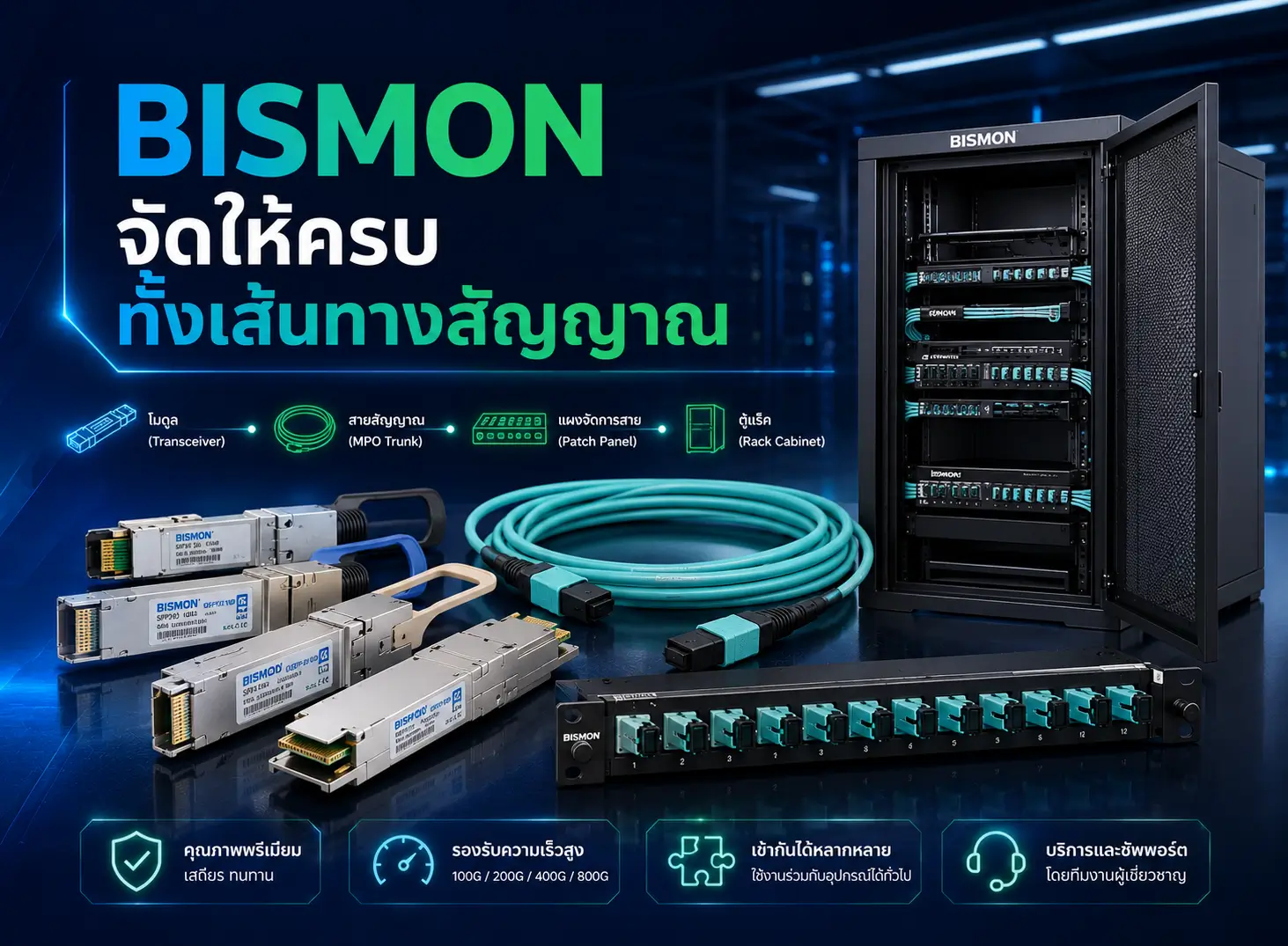

9) BISMON จัดให้ครบทั้งเส้นทางสัญญาณ

BISMON วางระบบให้คุณได้ ครบทั้งลิงก์ ตั้งแต่โมดูลถึงสาย พร้อมทดสอบและส่งมอบ:

•    Transceiver 10G → 800G ครบทุก Form Factor — SFP+/SFP28/QSFP28/QSFP56/QSFP-DD/OSFP (SR/LR/DR/FR/BiDi/CWDM/DWDM) compatible กับ Cisco, Arista, Juniper, HPE, Marvell/Broadcom ฯลฯ
•    DAC / AOC ทุกความเร็ว 10–400G สำหรับระยะสั้นในแร็ค
•    สายไฟเบอร์ MPO/MTP (Base-8/12/16), LC trunk, Pigtail, Patch cord ทั้ง OM3/OM4/OM5/OS2
•    Patch Panel, MPO Cassette/Enclosure, ตู้ Rack 19" และ Cable Management
•    บริการ Fusion Splice + OTDR Test ทั่วไทย พร้อมรายงานผล

จุดขายหลัก: "BISMON วางระบบไฟเบอร์ + จับคู่ Transceiver ให้คุณวันนี้ — ให้พร้อมอัป 400G/800G โดยไม่ต้องรื้อสาย"
