Specification

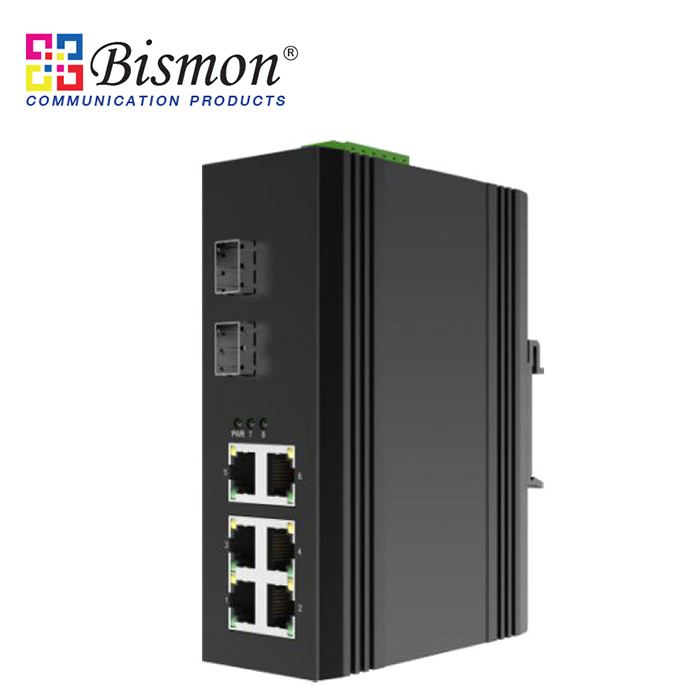

Fixed port                                                        2*100 Base-FX? 6*10/100Base-TX

Power interface                                              Phoenix terminal, redundant dual power supply

LED Indicators                                                 PWR?OPT, NMC?ALM

DIP Switch

1 C/D                                                                 Remote PD Reset

2 LGY                                                                 Stand/Non-standard PoE Mode

3 VLAN                                                              Port Isolation

4 RST                                                                 Reset

Cable type & Transmission distance

Twisted-pair                                                      0-100 (CAT5e,CAT6)

Monomode optical fiber                                20/40/60/80/100KM

Multimode (optical) fiber                               550m

Network Topology

Ring topology                                                  Unsupported

Star topology                                                   Support

Bus topology                                                    Support

Tree Topology                                                  Support

Hybrid topology                                              Support

Electrical Specifications

Input voltage                                                    DC12-58V

Total Power consumption                              <6W

Voltage Alarm                                                   Support

Layer 2 Switching

Switching capacity                                             5.6G

Packet forwarding rate                                     4.16Mpps

MAC address table                                            8K

VLAN                                                                   Unsupported

Buffer                                                                  1M

Forwarding delay                                               <5us

MDX/MIDX                                                         Support

Flow control                                                       Support

Jumbo Frame                                                     Support 1632bytes

WatchDog                                                           Support

Port Isolation                                                      Support

Environment

Operating temperature                                     -40C~+75C

The device is tested for4 hours at temperatures in 85C

Storage temperature                                         -40C~+85C

Relative humidity                                               5%~95% non-condensing

Thermal methods                                               Fanless, natural cooling

MTBF                                                                    100,000 hours

Mechanical Dimensions

Product size                                                        143X104X48mm

Installation Method                                          DIN rail

Weight                                                                 0.5KG around

EMC&INGRESS PROTECTION

IP Level                                                                IP40

Surge protection of Power                               IEC 61000-4-5   Level X (6KV/6KV) (8/20us)

Surge protection of Ethernet port                  IEC 61000-4-5   Level X (4KV/4KV) (10/700us)

RS                                                                         IEC 61000-4-3   Level 3 (10V/m)

EFI                                                                        IEC 61000-4-4   Level 3 (1V/2V)

CS                                                                         IEC 61000-4-6   Level 3 (10V/m)

PFMF                                                                   IEC 61000-4-8   Level 4 (30A/m)

DIP                                                                       IEC 61000-4-11   Level 3 (10V)

ESD                                                                      IEC 61000-4-2   Level 4 (8K/15K)

Free fall                                                               0.5m

Authentication

Authentication                                                  CCC, CE, FCC, RoHS

Accessories

Accessories                                                        Device, Terminals, Specification, Certificate, power adapter(optional)
