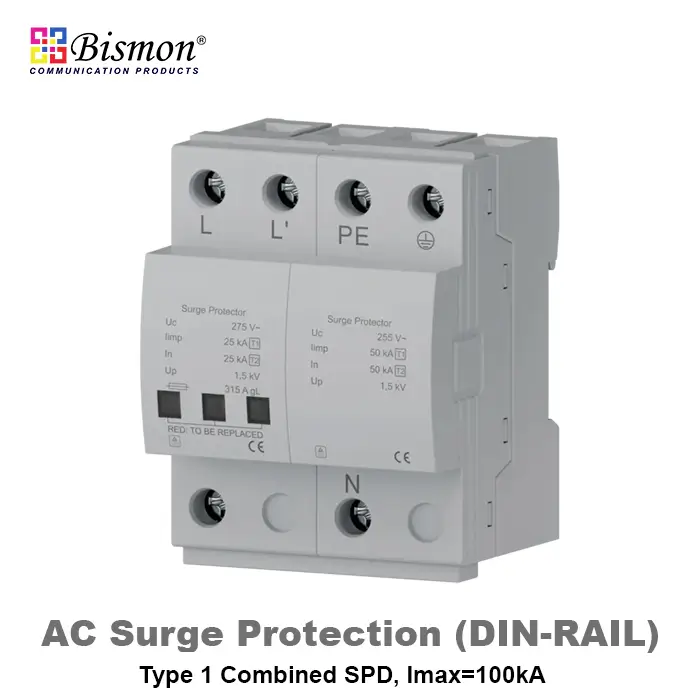

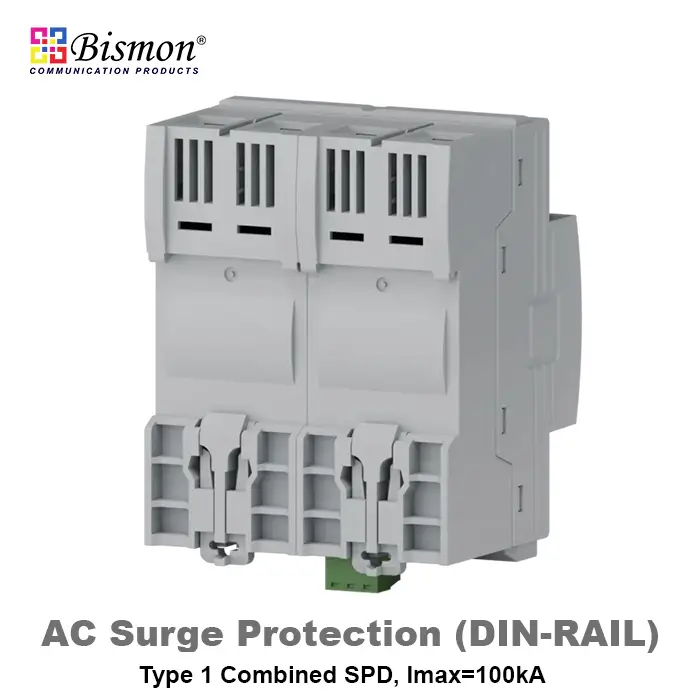

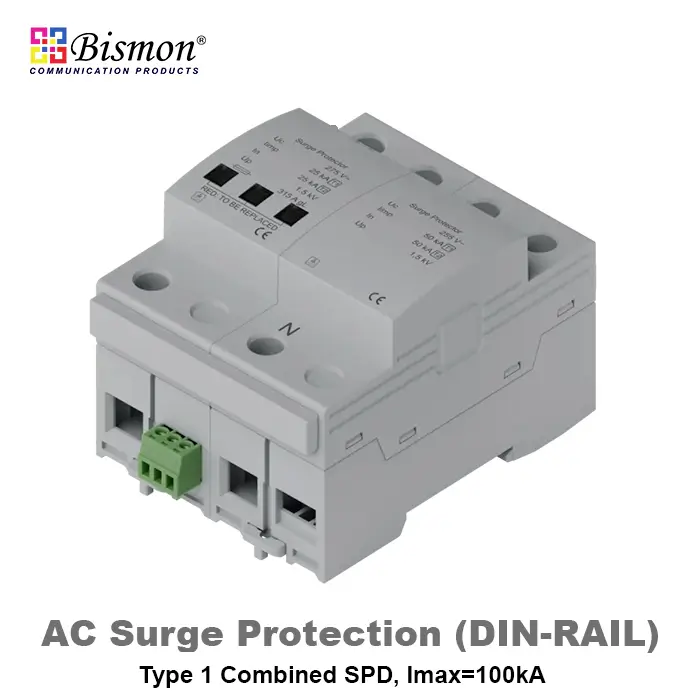

อุปกรณ์ป้องกันฟ้าผ่าโดยตรง (Lightning Current Arrester) รุ่น B1-ACSU1-100K เป็น Surge Protective Device ระดับ Premium ชนิด Class I / Type 1 ตามมาตรฐานสากล IEC/EN 61643-11 ออกแบบเฉพาะสำหรับติดตั้งที่จุดไฟเข้า อาคารหลัก Main Distribution Board (MDB) เพื่อรองรับฟ้าผ่าโดยตรงระดับ รุนแรงสูงสุด (Lightning Protection Level I-II) ด้วยพิกัด Iimp 25 kA / 50 kA (L-N / N-PE) ที่คลื่น 10/350μs และ Imax สูงถึง 100 kA ใช้กับระบบไฟ 1P+N 230VAC รองรับระบบ TT และ TN-S เหมาะสำหรับ Solar Farm, สถานีโทรคมนาคม, อาคารสูงที่มีระบบล่อฟ้า และพื้นที่ที่มีความเสี่ยงฟ้าผ่ารุนแรง

The B1-ACSU1-100K Lightning Current Arrester is a Premium-grade Class I / Type 1 Surge Protective Device designed in strict accordance with IEC/EN 61643-11 international standards. Engineered exclusively for installation at Main Distribution Boards (MDB) at the building service entrance, this device provides the highest level of protection against direct lightning strikes (Lightning Protection Level I-II) with an impulse current rating of Iimp 25 kA / 50 kA (L-N / N-PE) at 10/350μs waveform and a maximum discharge capacity of Imax 100 kA. Operating on 1P+N 230VAC systems for TT and TN-S networks, it is the preferred choice for Solar Farms, Telecom Stations, high-rise buildings with lightning rod systems, and high-risk lightning-exposed areas.

Specifications

- ชนิด SPD: Class I / Type 1 ตาม IEC/EN 61643-11

 - Lightning Current Arrester — ป้องกันฟ้าผ่าโดยตรง

- มาตรฐาน Lightning Protection Level: LPL I-II (สูงสุด)

- แรงดันใช้งาน: 230VAC (Un) — รองรับสูงสุด 275VAC (Uc)

- พิกัดกระแสฟ้าผ่า: Iimp = 25 kA / 50 kA (L-N / N-PE) ที่ 10/350μs

- พิกัดกระแสปลดประจำ: In = 25 kA (8/20μs)

- พิกัดกระแสสูงสุด: Imax = 100 kA (8/20μs)

- ระดับป้องกัน Up: ≤ 1.5 kV (ทั้ง L-N และ N-PE)

- การกำหนดค่า: 1P+N (1 Phase + Neutral)

- ระบบไฟ: TT, TN-S — รองรับระบบไฟไทย 100%

- รูปแบบการป้องกัน: L-N และ N-PE

 - Backup Fuse: ตามที่ผู้ผลิตกำหนด (สูง)

- Indicator: LED แสดงสถานะ Green (ปกติ) / Red (เสีย)

- องค์ประกอบป้องกัน: High Energy MOV + GDT

- ติดตั้ง: DIN-Rail 35mm มาตรฐาน EN 60715

 - Housing: Monobloc Design — โครงสร้างแข็งแรงทนทาน

- วัสดุ: Thermoplastic, UL 94 V-0 Flame Retardant

- ระดับการป้องกัน: IP20

- อุณหภูมิทำงาน: -40°C ถึง +80°C

- ความชื้น: 5% ถึง 95% RH

- Compliance: IEC 61643-11:2011, EN 61643-11:2012

- Certificate: TUV, CE, CB

- รับประกัน: 1 ปี (Standard) / 3 ปี (Professional Edition)
