Introduction

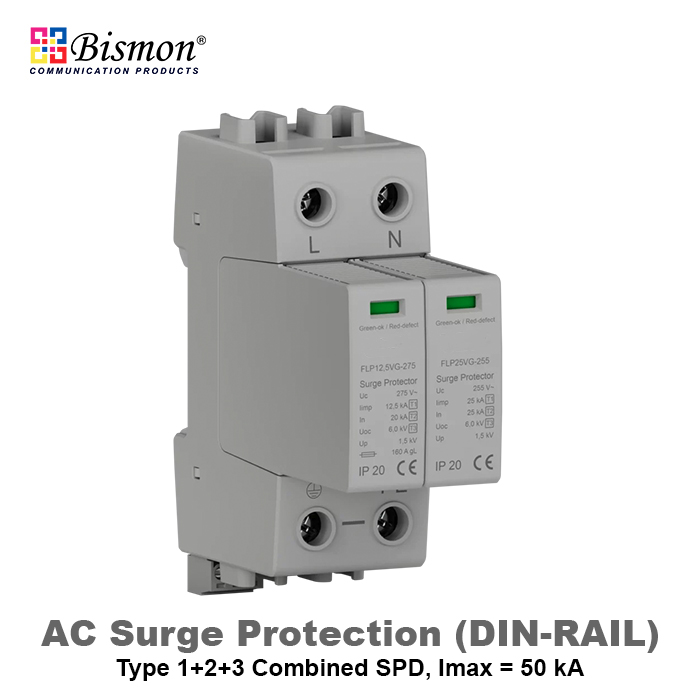

The B1-ACSU123-50K  is a high-performance Type 1+2+3 (Class I+II+III) combined AC Surge Protective Device engineered for comprehensive protection of single-phase 230VAC power systems against direct lightning strikes, induced surges, and switching transients. Designed in full compliance with IEC 61643-11:2011 and EN 61643-11:2012 standards, this 1+1 configuration device is optimized for TT and TN-S earthing systems with dedicated L-N and N-PE protection paths. Featuring a robust impulse discharge capacity of Iimp = 12.5 kA / 25 kA (10/350μs) and maximum discharge current of Imax = 50 kA / 50 kA (8/20μs), it ensures critical equipment remains protected with a low voltage protection level of Up ≤ 1.5 kV and ultra-fast response time of < 25 ns. The pluggable modular design with hot-swappable cartridges and optional remote signaling contacts enables effortless maintenance and integration with monitoring systems. Built with High Energy MOV and GDT technologies and rated for harsh environments from -40°C to +70°C, it is the ideal first-line defense for outdoor IP CCTV cabinets, main distribution boards, and mission-critical infrastructure deployed in lightning-prone regions.

B1-ACSU123-50K  คือ "อุปกรณ์ป้องกันไฟกระชาก" ชนิด Type 1+2+3 รวมในตัวเดียว สำหรับติดตั้งในตู้ควบคุมไฟฟ้า 230V เพื่อป้องกันความเสียหายจาก ฟ้าผ่า และ ไฟกระชาก ทุกรูปแบบ — ทั้งฟ้าผ่าตรง, ฟ้าผ่าใกล้เคียง, และไฟกระชากจากการสวิตช์อุปกรณ์ ปกป้องอุปกรณ์ปลายทาง เช่น NVR, Switch, กล้องวงจรปิด, ระบบเครือข่าย ไม่ให้พังเสียหายจากแรงดันไฟฟ้าเกินชั่วขณะ ทนกระแสฟ้าผ่าได้สูงถึง 50,000 แอมป์ (50 kA) ใช้งานได้ทั้งในตู้ MDB หลัก และตู้ outdoor ทั่วไป เหมาะมากกับสภาพอากาศไทยที่ฟ้าผ่าบ่อย

1. ป้องกัน "ฟ้าผ่า" — ทั้งฟ้าผ่าตรงและฟ้าผ่าใกล้เคียง

2. ป้องกัน "ไฟกระชาก" — จากการเปิดปิดอุปกรณ์ใหญ่ในระบบ

3. ปกป้อง "อุปกรณ์ปลายทาง" — ไม่ให้พังเสียหาย ประหยัดค่าซ่อม

ในกล่องประกอบด้วย:

-AC Surge Protective Device Type 1+2+3 (50 kA) × 1

-Ground Wire Copper 16mm² × 2m

- Cable Lugs Set × 4 pcs

-DIN-Rail Mounting Set

- คู่มือการติดตั้งภาษาไทย-อังกฤษ

-Quality Assurance Certificate (Bismon)

-การรับประกันและบริการ:

-รับประกัน 3 ปี (Extended Warranty)

-ปรึกษาทางเทคนิคฟรี

-On-site Support (กทม./ปริมณฑล)

-Spare Module Reserved 5 Year

เอกสารประกอบ (สำหรับงานราชการ):

-Test Report ตาม IEC 61643-11

-Certificate CE / TUV / CB

-Authorized Distributor Letter

-Compliance Document Package

อุปกรณ์ตัวนี้เหมาะกับรับบอะไรบ้าง

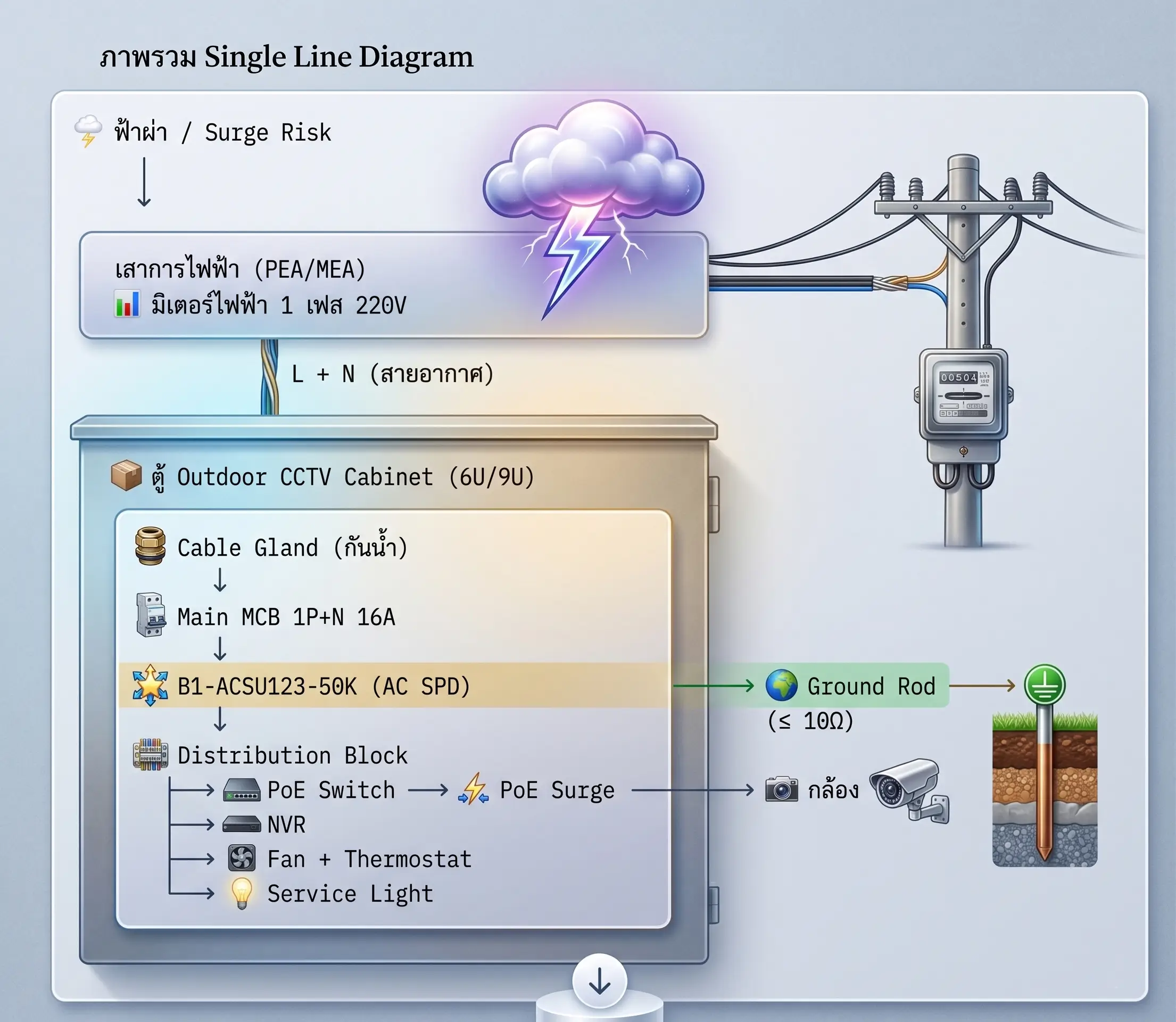

- ตู้ควบคุมกล้องวงจรปิดกลางแจ้ง (Outdoor CCTV Cabinet)

- ตู้ MDB หลักของอาคาร

- ตู้ควบคุม Network / Server / IT

- ระบบโซลาร์เซลล์ (ฝั่ง AC)

- ตู้ควบคุมโรงงาน / ระบบอัตโนมัติ

- สถานีชาร์จรถ EV

- ตู้ควบคุมไฟส่องสว่างถนน / อุโมงค์

- ระบบสูบน้ำ / บำบัดน้ำเสีย

- เสาสัญญาณโทรคมนาคม

Applications

- Main Distribution Boards (MDB) — 230VAC Single-Phase Systems

- Outdoor IP CCTV & Surveillance Control Cabinets

- Sub-Distribution Boards in Commercial & Industrial Buildings

- Telecommunications Cabinets & Roadside Equipment Enclosures

- Smart City Infrastructure & Traffic Monitoring Systems

- NVR / PoE Switch / Network Equipment Power Distribution

- Solar Photovoltaic AC-side Protection (after inverter)

- Building Management Systems (BMS) & SCADA Power Lines

- Highway Tunnel Lighting & Ventilation Control Panels

- Remote Pumping Stations & Water Treatment Facilities

- Wind Turbine Auxiliary Power & Control Systems

- EV Charging Station AC Distribution Cabinets

Key Features

-Class I+II+III / Type 1+2+3 combined protection in a single unit

- Compliant with IEC 61643-11:2011 and EN 61643-11:2012

- Suitable for TT and TN-S earthing systems (L-N, N-PE)

- Iimp = 12.5 kA (L-N) / 25 kA (N-PE) at 10/350μs waveform

- In = 20 kA (L-N) / 25 kA (N-PE) at 8/20μs waveform

- Imax = 50 kA / 50 kA at 8/20μs waveform

- Open Circuit Voltage Uoc = 6 kV (1.2/50μs)

- Voltage Protection Level Up ≤ 1.5 kV (both L-N and N-PE)

- Ultra-fast response time: < 25 ns (L-N) / < 100 ns (N-PE)

- Maximum Continuous Operating Voltage: Uc = 275V (L-N) / 255V (N-PE)

- Short-Circuit Current Rating ISCCR = 50 kA

- TOV Withstand: 335V (5s) / 440V (120 min) / 1200V N-PE (200ms)

- Pluggable modular cartridge design — tool-free replacement

- Visual status indicator: Green = OK / Red = Defect

- Built-in thermal disconnector (Safe Fail mode)

- High Energy MOV + GDT hybrid protection technology

- Optional remote signaling contact (changeover/dry contact)

- 35mm DIN-Rail mounting per EN 60715 standard

- Compact footprint: 36mm wide × 89.6mm high × 99.6mm deep

- Operating temperature: -40°C to +70°C

- Flame-retardant thermoplastic housing (UL 94 V-0)

- Maximum backup fuse: 160A gG/gL

- CE marked — TUV / CB certified

Functions

- Diverts transient overvoltage surges safely to earth ground

- Limits clamping voltage (Up ≤ 1.5 kV) to protect downstream equipment

- Provides coordinated 3-stage protection (Type 1 → 2 → 3) in one device

- Lightning current diversion via Gas Discharge Tube (GDT) technology

- Switching surge suppression via High Energy MOV technology

- Auto-resets to high-impedance state after each surge event

- No follow current (If = none) — eliminates risk of arc continuation

- Zero residual current at Uc (IPE = none) — no leakage to earth

- Specific Energy absorption: 40 kJ/Ω (L-N) / 156 kJ/Ω (N-PE)

- Charge handling capacity: 6.25 As (L-N) / 12.5 As (N-PE)

- Safe Fail mode — thermally disconnects at end-of-life without short circuit

- Continuous self-monitoring with visual mechanical indicator

- Optional Remote Contact (RC) signals fault status to:

   - Building Management System (BMS)

   - SCADA / PLC Monitoring Systems

   - NVR / Network Management Platforms

- RC Switching Capacity: AC 250V/0.5A | DC 250V/0.1A | 75V/0.5A

- Hot-swappable spare modules (FLP12,5VG-xxx/0 & FLP25VG-255/0)

- TOV (Temporary Overvoltage) withstand for grid anomalies

- Backup fuse coordination up to 160A gG/gL

- Compatible with single-phase TT and TN-S installations
