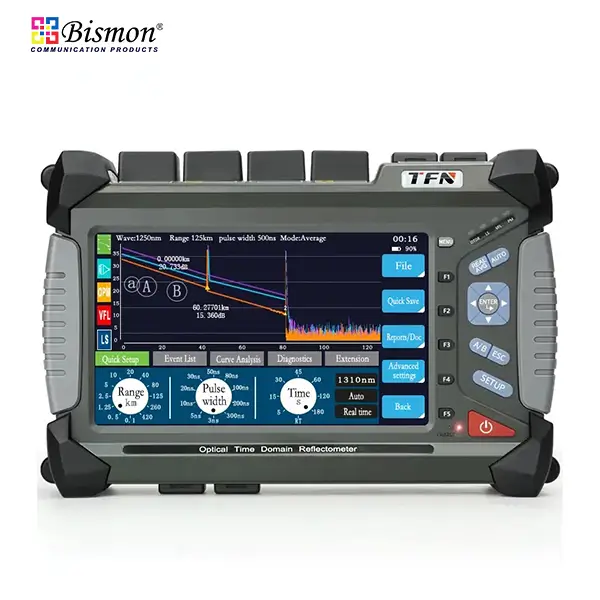

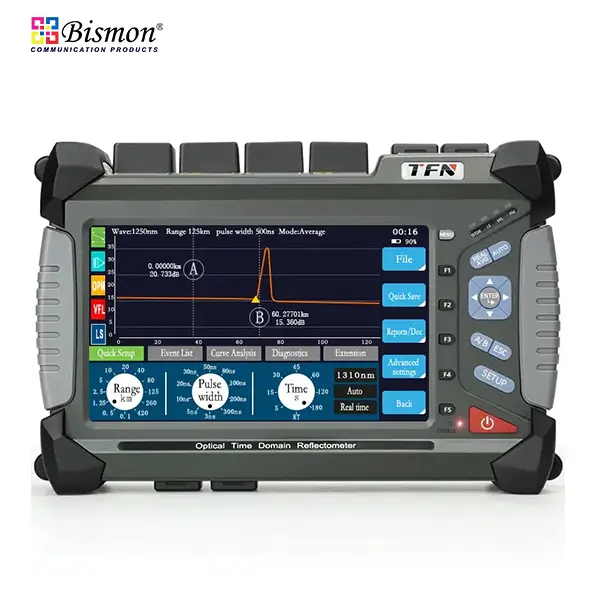

TFN F7 Series – Multi-Function OTDR

High-Performance Optical Time Domain Reflectometer for PON / FTTx Networks

TFN F7 Series เป็นเครื่อง OTDR แบบ Multi-function ระดับมืออาชีพ ออกแบบมาสำหรับงานตรวจสอบและวิเคราะห์สายไฟเบอร์ออปติกอย่างแม่นยำ รองรับทั้ง Single-mode, Multi-mode และ Hybrid Fiber Testing เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาโครงข่าย PON / FTTx / Data Center / Telecom

รองรับหลายช่วงความยาวคลื่น (Wavelength) รวมถึง 1310 / 1490 / 1550 / 1625 / 1650 nm สำหรับงานทั้ง Live Fiber Testing และ Maintenance Network โดยไม่ต้องตัดสัญญาณ

มาพร้อม Dynamic Range สูงสุดถึง 45 dB, Event Blind Zone ต่ำสุด 0.8 เมตร และหน้าจอ 8-inch Touchscreen ใช้งานง่าย เหมาะทั้งภาคสนามและงานระดับมืออาชีพ

Applications

• -งานติดตั้งและตรวจสอบ FTTx / GPON / EPON
• -งาน Data Center Fiber Testing
• -งานโครงข่าย Telecom / ISP
• -งานตรวจสอบสาย Long Distance Backbone
• -งาน Maintenance และ Troubleshooting
• -งานตรวจสอบ Live Fiber (ไม่ต้องดับระบบ)

Key Features

• -Supports singlemode, multimode, and combined options.
• -35/33dB Up to 45 dB dynamic range
• -A minimum event blind zone of 0.8 m
• -The online test module enables lossless link light test
• -An 8-inch color touchscreen is easy to use

• -OPM, VFL, OLS
• -Live fiber testing (optional)
• -Fiber microscope
• -Optical loss test

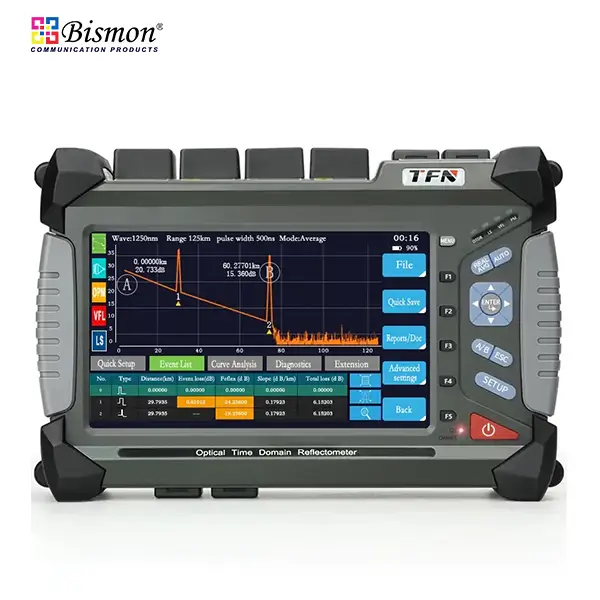

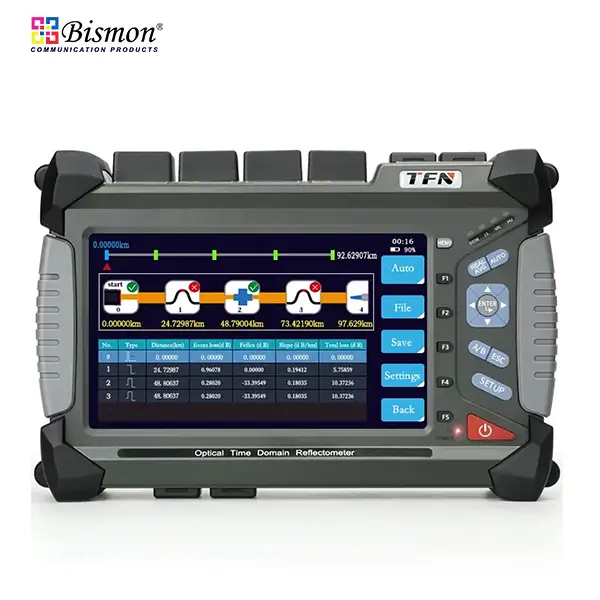

• -Event map
• -Bluetooth

TFN offers a high-performance multi-function OTDR for fast and accurate optical fiber testing. F7 features dual-wavelength, three-wavelength (for active fiber online test), and four-wavelength options, fully supporting PON/FTTx networks.

Specifications

Product Features

1.High Precision and Extended Dynamic Range

Delivers up to 35/33 dB dynamic range, expandable to 45 dB, enabling accurate testing of long-haul fiber links.
With a distance resolution of 0.05 m and a minimum event dead zone of just 0.8 m, the system reliably detects short-distance events and subtle signal losses.

2.All-in-One, Modular Test Platform

Supports SM, MM, or hybrid configurations, with two/ three/ four-wavelength options to match diverse network environments.
Integrated OTDR, light source, optical power meter, VFL, end-face inspection, and network testing functions reduce the need for multiple instruments and lower total equipment costs.

3.Intelligent Diagnostics & Efficient Operation

Built-in self-diagnostic analysis improves test accuracy and result reliability.
Customizable Pass/Fail criteria, multi-trace comparison, and one-click PDF report generation streamline on-site verification and documentation.

4.Remote and Live Network Testing

Supports Ethernet-based remote OTDR control, making it suitable for unattended testing and centralized maintenance operations.
Optional online testing modules enable non-intrusive testing of live fiber links, allowing measurements without service interruption.

5.Flexible Expansion & Industry Compatibility

Equipped with multiple interfaces including USB-A, USB-C, Ethernet, and Bluetooth for seamless connection to USB storage devices, end-face microscopes, and PCs.
Test data complies with SOR industry standards, ensuring smooth file sharing and compatibility with third-party analysis software.

OTDR Testing
Supports up to four wavelengths
Features event mapping, macro-bend analysis, and four-point/LSA curve analysis. Configurable start/end fibers with customizable threshold detection.

Optical Laser Source (OLS) and Optical Power Meter (OPM)
Light source supports CW, 270 Hz, 1 kHz, 2 kHz modulation.
Wide optical power meter measurement range (+70 dBm to +26 dBm), supports multi-wavelength identification.

Visual Fault Locator (VFL)
Supports continuous 1 Hz/ 2 Hz visible red light for rapid fiber fault location.
