Fiber optic cable กับระบบกล้องวงจรปิด Analog HD ทำงานร่วมกันอย่างไร?

  Mr.bismon     17/05/2024

Fiber optic cable กับระบบกล้องวงจรปิด Analog HD ทำงานร่วมกันอย่างไร?

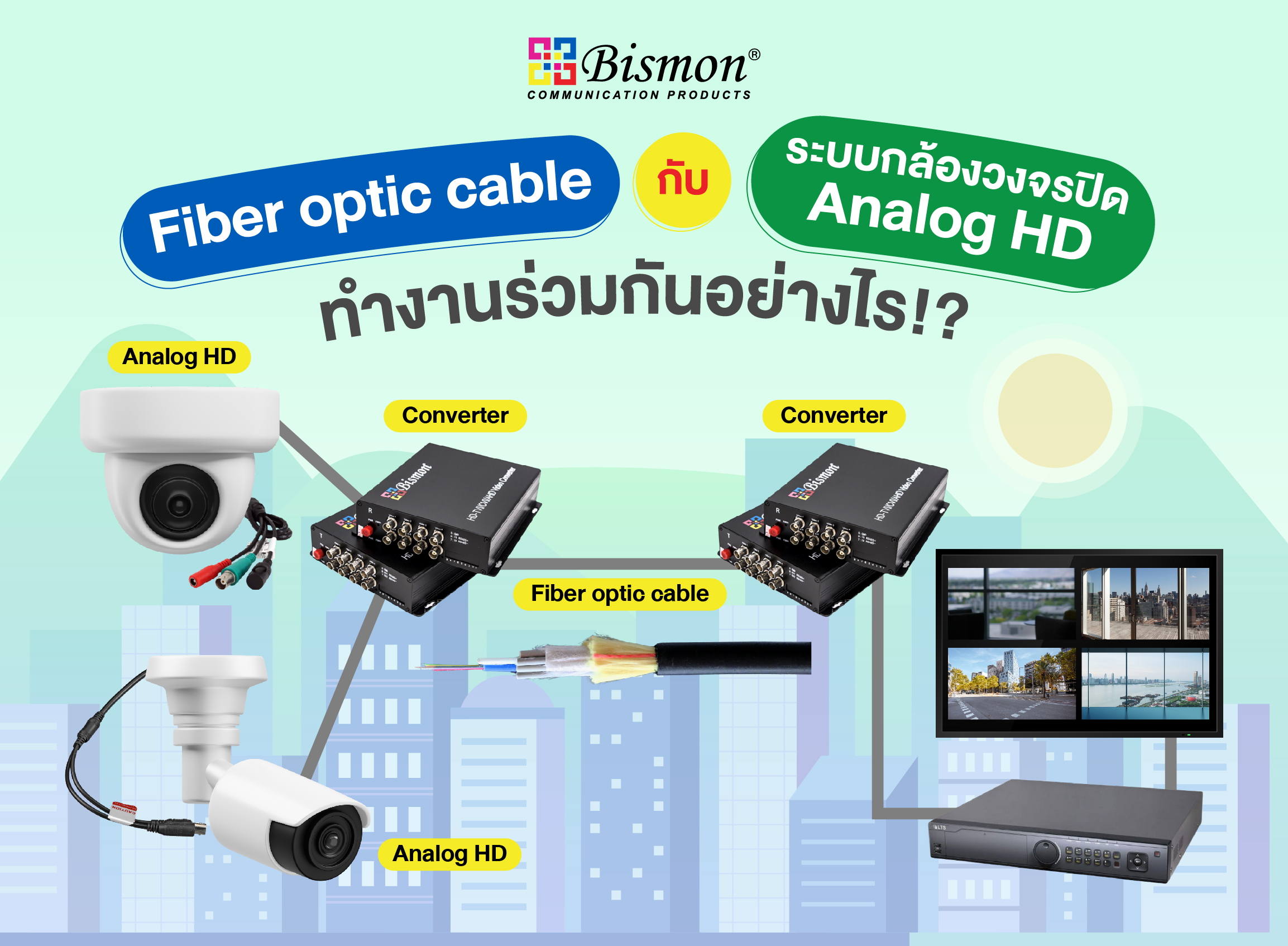

การทำงานร่วมกันระหว่าง Fiber Optic Cable กับระบบกล้องวงจรปิด Analog HD สามารถทำได้ดังนี้

1. การส่งสัญญาณ: กล้องวงจรปิด Analog HD จะจับภาพและส่งสัญญาณผ่านสาย Coaxial ไปยัง Digital Video Recorder (DVR) แต่เมื่อระยะทางระหว่างกล้องกับ DVR ยาวมาก สาย Coaxial อาจมีปัญหาการสูญเสียสัญญาณ ดังนั้นการใช้สาย Fiber Optic จะช่วยแก้ปัญหานี้ได้ เนื่องจากสาย Fiber Optic สามารถส่งสัญญาณได้ในระยะทางที่ยาวกว่าโดยไม่มีการสูญเสียคุณภาพ

2. การแปลงสัญญาณ: เพื่อใช้สาย Fiber Optic จะต้องมีการแปลงสัญญาณ Analog เป็นสัญญาณ Optical โดยใช้อุปกรณ์ที่เรียกว่า Fiber Optic Video Converter อุปกรณ์นี้จะรับสัญญาณจากกล้องและแปลงเป็นสัญญาณที่สามารถส่งผ่านสาย Fiber Optic ได้

3. การส่งผ่านสัญญาณ: สัญญาณ Optical ที่แปลงแล้วจะถูกส่งผ่านสาย Fiber Optic ไปยังปลายทางที่มี Fiber Optic Video Converter อีกตัวหนึ่ง

4. การแปลงกลับ: ที่ปลายทาง สัญญาณ Optical จะถูกแปลงกลับเป็นสัญญาณ Analog โดย Fiber Optic Video Converter ตัวที่สอง ซึ่งสัญญาณนี้จะถูกส่งไปยัง DVR เพื่อการบันทึกและการตรวจสอบ

5. การประมวลผลของ DVR: DVR จะประมวลผลวิดีโอที่ได้จากกล้องวงจรปิด ทำการบันทึก การดู และบางครั้งการประมวลผลเพิ่มเติม เช่น การตรวจจับการเคลื่อนไหวหรือการวิเคราะห์วิดีโอ





  ข้อดีของการใช้สาย Fiber Optic cable

1. การส่งสัญญาณระยะไกล: สาย Fiber Optic สามารถส่งสัญญาณได้ในระยะทางที่ยาวกว่าสาย Coaxial โดยไม่มีการสูญเสียสัญญาณ

2. แบนด์วิธสูง: รองรับการส่งข้อมูลที่มีแบนด์วิธสูง ซึ่งเป็นประโยชน์สำหรับวิดีโอความละเอียดสูง

3. การต้านทานการรบกวน: สาย Fiber Optic มีความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้า ทำให้สัญญาณชัดเจนและเสถียร



  อุปกรณ์ที่ต้องใช้

- กล้องวงจรปิด Analog HD

- Digital Video Recorder (DVR)

- Fiber Optic Video Converters (สำหรับปลายทั้งสองด้าน)

- สาย Fiber Optic cable ชนิด Single-mode/Multi-mode

- แหล่งจ่ายไฟสำหรับ converters และกล้อง



การผสมผสานสาย Fiber Optic กับระบบกล้องวงจรปิด Analog HD ทำให้สามารถส่งสัญญาณวิดีโอคุณภาพสูงได้ในระยะทางที่ยาวขึ้น ทำให้เป็นทางเลือกที่ดีสำหรับการติดตั้งระบบกล้องวงจรปิดในพื้นที่ขนาดใหญ่หรือหลายอาคาร





Q1: Fiber Optic Cable สามารถใช้งานร่วมกับระบบกล้อง Analog HD ได้หรือไม่
A1: สามารถใช้งานร่วมกันได้ โดยใช้ตัวแปลงสัญญาณ Video to Fiber Converter เพื่อแปลงสัญญาณวิดีโอจากกล้อง Analog HD ให้เป็นสัญญาณแสง แล้วส่งผ่านสายไฟเบอร์ไปยังปลายทาง เช่น DVR หรือห้องควบคุม

Q2: ระบบ Analog HD ส่งสัญญาณผ่านไฟเบอร์ทำงานอย่างไร
A2: กล้อง Analog HD จะส่งสัญญาณวิดีโอไปยังตัวแปลงสัญญาณ จากนั้นตัวแปลงจะเปลี่ยนสัญญาณไฟฟ้าเป็นสัญญาณแสงและส่งผ่านสาย Fiber Optic ไปยังปลายทาง ซึ่งปลายทางจะมีตัวแปลงอีกตัวเพื่อแปลงกลับเป็นสัญญาณวิดีโอสำหรับบันทึกหรือแสดงผล

Q3: ทำไมต้องใช้ Fiber Optic กับระบบ Analog HD CCTV
A3: เพราะสายไฟเบอร์สามารถส่งสัญญาณได้ไกลกว่าสาย Coaxial มาก มีความเสถียรสูง และไม่ถูกรบกวนจากคลื่นแม่เหล็กไฟฟ้า ทำให้ภาพจากกล้องมีคุณภาพคงที่แม้ในระยะทางไกล

Q4: ระบบ Analog HD ผ่าน Fiber Optic รองรับกล้องความละเอียดเท่าใด
A4: ระบบ Analog HD สามารถรองรับกล้องความละเอียดตั้งแต่ประมาณ 1MP, 2MP ไปจนถึง 5MP หรือมากกว่า ขึ้นอยู่กับอุปกรณ์แปลงสัญญาณที่ใช้งานร่วมกัน

Q5: ระยะทางของการส่งสัญญาณ CCTV ผ่าน Fiber Optic ไกลแค่ไหน
A5: การใช้สายไฟเบอร์สามารถส่งสัญญาณกล้องได้ไกลหลายกิโลเมตร และหากใช้ไฟเบอร์แบบ Single-mode และอุปกรณ์ที่รองรับ ระยะทางอาจเพิ่มได้ไกลมากกว่าระบบสาย Coaxial แบบเดิม

Q6: ระบบ CCTV แบบ Fiber Optic เหมาะกับงานประเภทใด
A6: เหมาะกับงานที่ต้องติดตั้งกล้องในพื้นที่กว้างหรือระยะไกล เช่น โรงงานอุตสาหกรรม สนามบิน มหาวิทยาลัย โครงการ Smart City หรือการเชื่อมต่อกล้องระหว่างอาคาร

Q7: ข้อดีของการใช้ Fiber Optic กับระบบกล้อง Analog HD คืออะไร
A7: ช่วยให้ส่งสัญญาณได้ระยะไกล ลดสัญญาณรบกวน เพิ่มความเสถียรของระบบ และสามารถรองรับการขยายระบบกล้องจำนวนมากในอนาคตได้ง่าย
