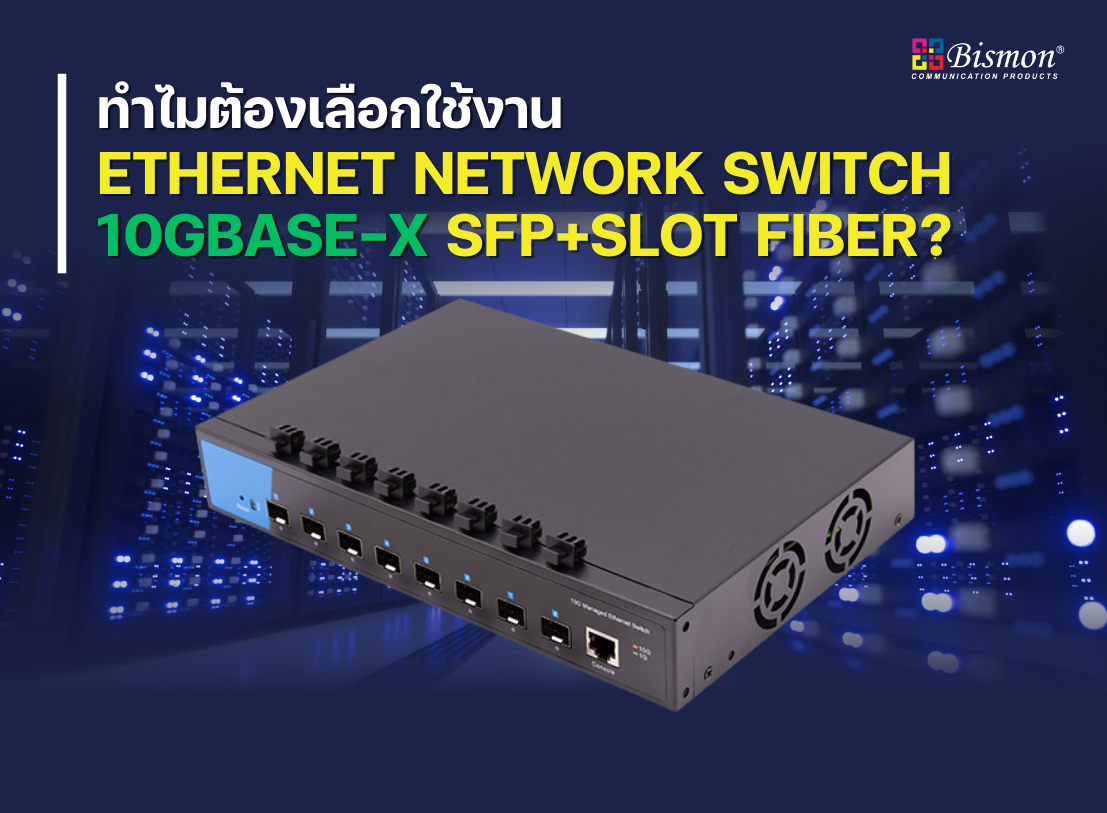

ทำไมถึงต้องเลือกใช้งาน Ethernet network switch 10Gbase-x SFP+ slot Fiber optic ?

ทำไมถึงต้องเลือกใช้งาน Ethernet network switch 10Gbase-x SFP+ slot Fiber optic ?

การเลือกใช้งาน Ethernet core network switch ที่มีความเร็ว 10Gbase-X Fiber SFP+ slot มีข้อดีหลายประการ ในการเลือกใช้งานดังนี้

  1. ความเร็วและแบนด์วิดธ์: 10Gbase-X Fiber SFP+ slot รองรับการส่งข้อมูลที่ความเร็ว 10 Gbps ซึ่งเหมาะสมสำหรับการใช้งานในเครือข่ายที่ต้องการการส่งข้อมูลปริมาณมากและมีความเร็วสูง เช่น ศูนย์ข้อมูล (Data Center) หรือองค์กรขนาดใหญ่
  2. ความเสถียรและเชื่อถือได้: Fiber optic มีความทนทานต่อสัญญาณรบกวนจากสภาพแวดล้อมและมีการสูญเสียสัญญาณน้อยกว่าเมื่อเทียบกับสายทองแดง ทำให้การเชื่อมต่อมีความเสถียรและเชื่อถือได้มากยิ่งขึ้น
  3. ระยะทางการส่งข้อมูล: Fiber optic สามารถส่งข้อมูลได้ในระยะทางไกลกว่าสายทองแดง (Copper) โดยไม่มีการสูญเสียสัญญาณมาก ซึ่งเหมาะสมสำหรับการเชื่อมต่อเครือข่ายระหว่างอาคารหรือพื้นที่ที่มีระยะทางห่างกัน
  4. ความยืดหยุ่นในการใช้งาน: SFP+ slot เป็นโมดูลที่สามารถถอดเปลี่ยนได้ ทำให้สามารถเลือกใช้โมดูลที่เหมาะสมกับความต้องการได้ เช่น โมดูลที่รองรับความยาวคลื่นต่างๆ หรือโมดูลที่รองรับการเชื่อมต่อในระยะทางต่างๆ
  5. การเตรียมพร้อมสำหรับอนาคต: การใช้งาน 10Gbase-X Fiber SFP+ slot ช่วยเตรียมเครือข่ายให้พร้อมสำหรับการอัพเกรดในอนาคต เช่น การอัพเกรดเป็น 40G หรือ 100G โดยไม่ต้องเปลี่ยนอุปกรณ์ทั้งหมด
  6. ประสิทธิภาพในการจัดการทราฟฟิก: Core network switch ที่รองรับ 10G ช่วยในการจัดการทราฟฟิกข้อมูลที่มีความหนาแน่นสูงได้ดี ทำให้ลดความแออัดของข้อมูลและเพิ่มประสิทธิภาพในการทำงานของเครือข่าย

การเลือกใช้งาน Ethernet core network switch ที่มี 10Gbase-X Fiber SFP+ slot จึงเป็นการลงทุนที่คุ้มค่าและมีประสิทธิภาพสูงสำหรับองค์กรที่ต้องการเครือข่ายที่มีความเร็วสูง เสถียร และยืดหยุ่นในการใช้งาน

การเลือกตำแหน่งในการวางอุปกรณ์ 8-port SFP+ 10Gbase-X ในการออกแบบระบบ Ethernet network หรือระบบกล้องวงจรปิด (network camera) ควรพิจารณาดังนี้

สำหรับระบบ Ethernet Network:

  1. ศูนย์ข้อมูล (Data Center) หรือ Main Distribution Frame (MDF) Room:

    • วางอุปกรณ์ไว้ในห้องที่มีการควบคุมสภาพแวดล้อมที่ดีและปลอดภัย

    • การติดตั้งใน Rack ที่มีการจัดการสายเคเบิลอย่างเหมาะสมเพื่อป้องกันความยุ่งเหยิงและความเสียหายของสายเคเบิล
  2. Intermediate Distribution Frame (IDF) Room:
    • ติดตั้งในห้องที่มีการกระจายสัญญาณไปยังจุดต่างๆ ของอาคาร เช่นแต่ละชั้นของอาคาร
    • ใช้เป็น Distribution Switch ที่เชื่อมต่อไปยัง Access Switch หรือตรงไปยังอุปกรณ์ปลายทาง
  3. โหนดที่มีการใช้งานปริมาณมาก:
    • วางในตำแหน่งที่ต้องการแบนด์วิดธ์สูง เช่น ห้องประชุมที่มีการใช้การสตรีมมิ่งวิดีโอ การประชุมทางไกล หรือเซิร์ฟเวอร์ที่ใช้แบนด์วิดธ์สูง



สำหรับระบบกล้องวงจรปิด (Network Camera):

  1. ห้องควบคุมหรือศูนย์กลางการจัดการกล้องวงจรปิด:
    • ติดตั้งในห้องควบคุมหลักที่มีการเก็บข้อมูลจากกล้องวงจรปิดทุกตัวเพื่อการบันทึกและการดูแลรักษาความปลอดภัย
    • การเชื่อมต่อไปยังเครื่องบันทึก (NVR) หรือเซิร์ฟเวอร์ที่เก็บข้อมูลวิดีโอ
  2. Distribution Point ใกล้กับพื้นที่ที่มีการติดตั้งกล้องจำนวนมาก:
    • วางอุปกรณ์ไว้ใกล้กับพื้นที่ที่มีกล้องวงจรปิดหลายตัวเพื่อลดระยะทางของสายไฟเบอร์และลดการสูญเสียสัญญาณ
    • ช่วยให้การจัดการและการบำรุงรักษาง่ายขึ้นและสามารถเข้าถึงอุปกรณ์ได้สะดวก
  3. ในพื้นที่ที่ต้องการการรักษาความปลอดภัยสูง:
    • ติดตั้งใกล้กับทางเข้า-ออกสำคัญ หรือตามพื้นที่ที่ต้องการการเฝ้าระวังสูง เช่น ห้องเก็บเงิน, ห้องเซิร์ฟเวอร์ หรือพื้นที่จัดเก็บสินค้า



การจัดการและระบายความร้อน:

  • ตรวจสอบให้แน่ใจว่าพื้นที่ที่ติดตั้งมีการระบายความร้อนที่ดีและมีการควบคุมสภาพแวดล้อมที่เหมาะสมเพื่อป้องกันความร้อนสูงเกินไป
  • การจัดการสายเคเบิลอย่างดีเพื่อป้องกันปัญหาสัญญาณรบกวนและการเสียหายของสายเคเบิล



ความปลอดภัย:

  • ติดตั้งในพื้นที่ที่มีการรักษาความปลอดภัย เช่น การใช้กุญแจล็อก, ระบบควบคุมการเข้าถึง และการเฝ้าระวังด้วยกล้องวงจรปิด

การเลือกตำแหน่งในการวางอุปกรณ์เหล่านี้จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพและสามารถบำรุงรักษาได้ง่าย, รวมถึงเพิ่มความปลอดภัยในเครือข่ายของคุณ



Click link เพื่อดูรายละเอียดเพิ่มเติม >> 8SFP+ 10GBase-X Fiber optic Switch



ข้อดีของอุปกรณ์ Ethernet Core Switch 8-Port SFP+ 10Gbase-X:

  1. ความเร็วสูงและแบนด์วิดธ์กว้าง:

    • รองรับการส่งข้อมูลที่ความเร็ว 10 Gbps ซึ่งเหมาะสำหรับเครือข่ายที่มีการใช้งานแบนด์วิดธ์สูง เช่น ศูนย์ข้อมูลหรือองค์กรขนาดใหญ่

  2. ความยืดหยุ่นในการเชื่อมต่อ:
    • ใช้ SFP+ โมดูลที่สามารถถอดเปลี่ยนได้ ทำให้สามารถเลือกใช้โมดูลที่เหมาะสมกับความต้องการได้ เช่น โมดูลที่รองรับความยาวคลื่นต่างๆ หรือโมดูลที่รองรับการเชื่อมต่อในระยะทางต่างๆ
  3. ความเสถียรและเชื่อถือได้:
    • Fiber optic มีความทนทานต่อสัญญาณรบกวนจากสภาพแวดล้อมและมีการสูญเสียสัญญาณน้อยกว่าเมื่อเทียบกับสายทองแดง ทำให้การเชื่อมต่อมีความเสถียรและเชื่อถือได้มากยิ่งขึ้น
  4. รองรับการขยายเครือข่ายในอนาคต:
    • การใช้ 10G SFP+ Slot ช่วยเตรียมเครือข่ายให้พร้อมสำหรับการอัพเกรดในอนาคต เช่น การอัพเกรดเป็น 40G หรือ 100G โดยไม่ต้องเปลี่ยนอุปกรณ์ทั้งหมด
  5. การจัดการและความปลอดภัย:
    • มีฟีเจอร์การจัดการที่ซับซ้อน เช่น VLAN, QoS, การจัดการทราฟฟิก และการรักษาความปลอดภัยที่สามารถควบคุมการเข้าถึงและป้องกันการโจมตีทางเครือข่าย



ข้อเสียของอุปกรณ์ Ethernet Core Switch 8-Port SFP+ 10Gbase-X:

  1. ค่าใช้จ่ายสูง:
    • อุปกรณ์และโมดูล SFP+ มีราคาสูงเมื่อเทียบกับอุปกรณ์ที่ใช้สายทองแดง การลงทุนเริ่มแรกอาจสูงกว่าการใช้อุปกรณ์ที่มีความเร็วต่ำกว่า
  2. การติดตั้งและบำรุงรักษาที่ซับซ้อน:
    • การติดตั้งและการบำรุงรักษาอุปกรณ์ Fiber optic อาจซับซ้อนและต้องการทักษะเฉพาะด้าน ทำให้ต้องการผู้เชี่ยวชาญในการจัดการ
  3. ความยืดหยุ่นในการเชื่อมต่อที่จำกัด:
    • สำหรับเครือข่ายที่ยังใช้สายทองแดง การเชื่อมต่อระหว่างอุปกรณ์อาจต้องใช้อุปกรณ์แปลงสัญญาณเพิ่มเติม ซึ่งอาจเพิ่มค่าใช้จ่ายและความซับซ้อนในการจัดการ
  4. ข้อจำกัดด้านระยะทาง:
    • แม้ว่า Fiber optic จะรองรับระยะทางการส่งข้อมูลที่ยาวกว่า แต่ยังมีข้อจำกัดในด้านการเชื่อมต่อที่ต้องใช้โมดูลเฉพาะตามระยะทางที่ต้องการ
  5. การระบายความร้อน:
    • อุปกรณ์ที่มีความเร็วสูงมักจะสร้างความร้อนมากขึ้น การจัดการระบายความร้อนที่ไม่เหมาะสมอาจส่งผลให้ประสิทธิภาพลดลงหรือต้องปิดเครื่องเพื่อระบายความร้อน

การเลือกใช้อุปกรณ์ Ethernet Core Switch 8-Port SFP+ 10Gbase-X ต้องพิจารณาตามความต้องการและสภาพแวดล้อมของเครือข่าย เพื่อให้สามารถเลือกใช้งานได้อย่างเหมาะสมและมีประสิทธิภาพสูงสุด



การออกแบบระบบ Network Switch 8-port 10Gbase-X ในระบบ Ethernet Network และ Network Camera ควรพิจารณาหลายปัจจัยเพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและสามารถขยายได้ในอนาคต ต่อไปนี้เป็นขั้นตอนและข้อควรพิจารณาในการออกแบบระบบสำหรับแต่ละประเภท

1. ระบบ Ethernet Network:

การวางแผนโครงสร้างเครือข่าย (Network Topology)

  1. Core Layer:

    • วาง Network Switch 8-port 10Gbase-X ไว้ที่ Core Layer เพื่อทำหน้าที่เชื่อมต่อระหว่าง Distribution Switch หรือ Switch อื่นๆ ภายในเครือข่าย
    • เชื่อมต่อกับเซิร์ฟเวอร์หลัก, Router และอุปกรณ์เครือข่ายที่สำคัญอื่นๆ
  2. Distribution Layer:
    • ใช้ Switch 8-port 10Gbase-X ที่ Distribution Layer เพื่อเชื่อมต่อกับ Access Switch และกระจายการเชื่อมต่อไปยัง End Devices
    • ใช้การเชื่อมต่อแบบ Aggregation Links (เช่น LAG หรือ EtherChannel) เพื่อเพิ่มความทนทานและแบนด์วิดธ์
  3. Access Layer:
    • ใช้ Switch ที่รองรับความเร็วต่ำกว่า (เช่น 1G) สำหรับการเชื่อมต่อกับอุปกรณ์ปลายทาง เช่น คอมพิวเตอร์, เครื่องพิมพ์ และอุปกรณ์ IoT
    • เชื่อมต่อ Access Switch เข้ากับ Distribution Switch ผ่าน 10G Links



การจัดการสายเคเบิลและการระบายความร้อน

  1. วาง Switch ใน Rack ที่มีการจัดการสายเคเบิลดี
  2. ตรวจสอบให้แน่ใจว่ามีการระบายความร้อนที่เพียงพอและการควบคุมสภาพแวดล้อมที่เหมาะสม



การบริหารจัดการเครือข่าย

  1. ใช้ VLAN เพื่อแบ่งแยกการใช้งานและเพิ่มความปลอดภัย
  2. ใช้ QoS เพื่อจัดลำดับความสำคัญของทราฟฟิกข้อมูล
  3. ใช้ระบบการจัดการเครือข่าย (NMS) เพื่อการตรวจสอบและควบคุม



2. ระบบ Network Camera:

การวางแผนโครงสร้างเครือข่าย (Network Topology)

  1. Core Layer:
    • วาง Network Switch 8-port 10Gbase-X ไว้ที่ Core Layer ในห้องควบคุมหลักหรือศูนย์ข้อมูลที่มีการเก็บข้อมูลจากกล้องวงจรปิด
    • เชื่อมต่อกับเครื่องบันทึก (NVR) หรือเซิร์ฟเวอร์ที่เก็บข้อมูลวิดีโอ
  2. Distribution Layer:
    • ใช้ Switch 8-port 10Gbase-X ที่ Distribution Layer เพื่อเชื่อมต่อกับกล้องวงจรปิดหลายตัวในพื้นที่ที่มีการติดตั้งกล้องจำนวนมาก
    • ใช้การเชื่อมต่อแบบ Aggregation Links เพื่อเพิ่มความทนทานและแบนด์วิดธ์
  3. Access Layer:
    • ใช้ PoE (Power over Ethernet) Switch เพื่อเชื่อมต่อกับกล้องวงจรปิดและจ่ายไฟฟ้าผ่านสาย Ethernet เดียวกัน
    • เชื่อมต่อ Access Switch เข้ากับ Distribution Switch ผ่าน 10G Links

การจัดการสายเคเบิลและการระบายความร้อน

  1. วาง Switch ใน Rack ที่มีการจัดการสายเคเบิลดี
  2. ตรวจสอบให้แน่ใจว่ามีการระบายความร้อนที่เพียงพอและการควบคุมสภาพแวดล้อมที่เหมาะสม

การบริหารจัดการเครือข่าย

  1. ใช้ VLAN เพื่อแบ่งแยกการใช้งานของกล้องวงจรปิดและเพิ่มความปลอดภัย
  2. ใช้ QoS เพื่อจัดลำดับความสำคัญของทราฟฟิกวิดีโอ
  3. ใช้ระบบการจัดการเครือข่าย (NMS) เพื่อการตรวจสอบและควบคุมกล้องวงจรปิด

ข้อควรพิจารณาทั่วไป

  1. การขยายในอนาคต:
    • ออกแบบระบบให้สามารถขยายได้ง่าย เช่น การเพิ่มจำนวน Switch หรือการเพิ่มพอร์ต
  2. ความปลอดภัย:
    • ใช้ Firewall และระบบรักษาความปลอดภัยเครือข่ายเพื่อป้องกันการเข้าถึงโดยไม่ได้รับอนุญาต
  3. การสำรองข้อมูล:
    • ใช้ระบบสำรองข้อมูลและการบันทึกวิดีโอเพื่อป้องกันการสูญเสียข้อมูล

การออกแบบระบบ Network Switch 8-port 10Gbase-X ในทั้งสองประเภทนี้ควรพิจารณาทั้งในด้านความต้องการทางธุรกิจ, ความยืดหยุ่น, ความเสถียร และการขยายตัวในอนาคตเพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและตอบสนองต่อความต้องการขององค์กรได้อย่างเต็มที่
