ตัวเลขที่ SI ต้องรู้:

โครงการ CCTV ขนาดใหญ่ในไทยล่าสุด:

กรุงเทพฯ: ติดตั้ง AI CCTV เพิ่มเพื่อจัดการจราจรและความปลอดภัยสาธารณะ

ภูเก็ต: ขยายระบบ Phuket Eye เพิ่มกล้องเป็นเท่าตัว เชื่อมฐานข้อมูลตำรวจ

พัทยา: ขยายระบบ CCTV real-time กว่า 400 ตัว ผ่าน LINE OA: Pattaya Connect

AIS AiCAM: เปิดตัวกล้อง AI CCTV 5G ตัวแรกของอาเซียน ตรวจจับวัตถุแบบ real-time

สิ่งที่ SI ต้องรู้: ทุกโปรเจกต์ CCTV ใหม่กำลังเปลี่ยนจาก Analog ไป IP ทั้งหมด กล้อง AI กินไฟสูงขึ้น (PoE+ 30W, PoE++ 60W) ต้องการ bandwidth มากขึ้น ดังนั้น โครงสร้างเครือข่ายเบื้องหลังต้องแข็งแกร่งขึ้นตาม -- นี่คือโอกาสของ SI ที่มีความรู้ด้านนี้

[!] ปัญหา 5 อันดับแรกที่ SI เจอซ้ำแล้วซ้ำเล่า

ปัญหาที่ 1: PoE ไม่พอ กล้อง reboot
Switch PoE ราคาถูกโฆษณา PoE budget สูง แต่จ่ายจริงไม่ถึง กล้อง PTZ กินไฟ 30-60W เกินกว่า PoE ปกติ (15.4W) กล้อง reboot วนเวียน โดยเฉพาะตอนกลางคืนที่ IR LED เปิดเต็มกำลัง

ปัญหาที่ 2: ฟ้าผ่า เสียทั้งระบบ
กล้อง outdoor ติดบนเสา หลังคา รั้ว เป็นจุดล่อฟ้า พอฟ้าผ่า กระแสวิ่งผ่านสาย UTP เข้า switch เสียทั้ง switch ทั้งกล้อง ค่าเสียหาย 50,000-200,000 บาทต่อครั้ง

ปัญหาที่ 3: ตู้วาง switch ไม่กันน้ำ
วาง switch ในกล่องพลาสติกหรือตู้เหล็กที่ไม่ได้ IP rating ฝนสาด ฝุ่นเข้า switch ร้อนจัดเพราะไม่มีระบบระบายอากาศ พังภายใน 6 เดือน

ปัญหาที่ 4: สาย UTP ลากเกิน 100 เมตร
คอนโดสูง 30 ชั้น โรงงานขนาดใหญ่ ลาก UTP จาก MDF ไปกล้องชั้นบนสุด เกิน 90 เมตร สัญญาณ drop กล้องภาพกระตุก หรือหลุดบ่อย

ปัญหาที่ 5: Patch Panel เต็ม สายรก
ตอนแรกออกแบบ 24 port พอเพิ่มกล้อง เพิ่ม Wi-Fi AP เพิ่ม Access Control ไม่มีพอร์ตเหลือ สายพันกันยุ่ง หาสายขาดไม่เจอ ซ่อมทีนึงเสียเวลาครึ่งวัน

*กุญแจสำคัญ: ปัญหาทั้ง 5 ข้อนี้แก้ได้ด้วยการ เลือกอุปกรณ์ให้ถูก ตั้งแต่ตอนเสนอราคา ไม่ต้องรอให้ติดตั้งเสร็จแล้วค่อยมาแก้ -- section ถัดไปจะบอกว่าต้องเลือกอะไร

>> แก้ปัญหาที่ 1: เลือก PoE Switch ที่จ่ายไฟจริงตาม spec

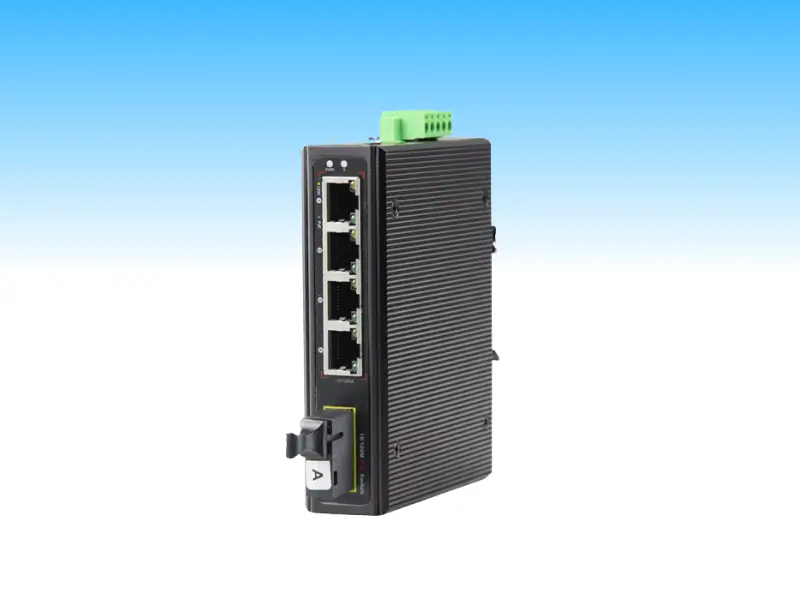

Industrial PoE Unmanaged ทนร้อน -40~+75C PoE 30W/port DIN-Rail mount

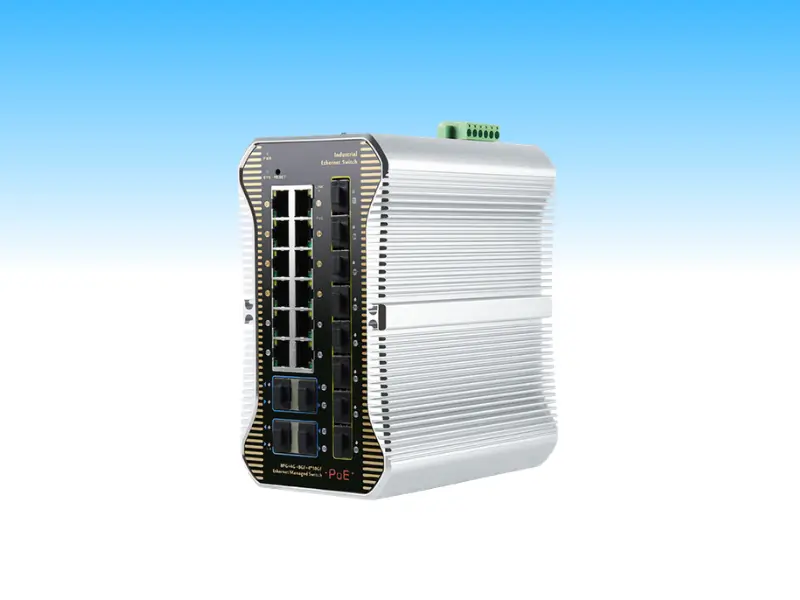

Industrial L2 Managed PoE VLAN แยก CCTV/Data QoS จัดลำดับภาพ IGMP Snooping

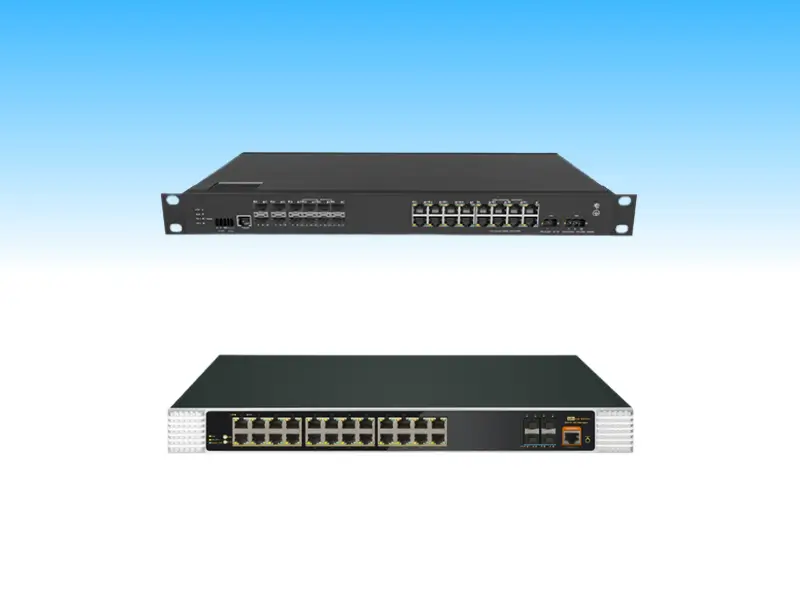

1U Rack PoE L2/L3 24-48 Port PoE 10G SFP+ uplink PoE budget 600W

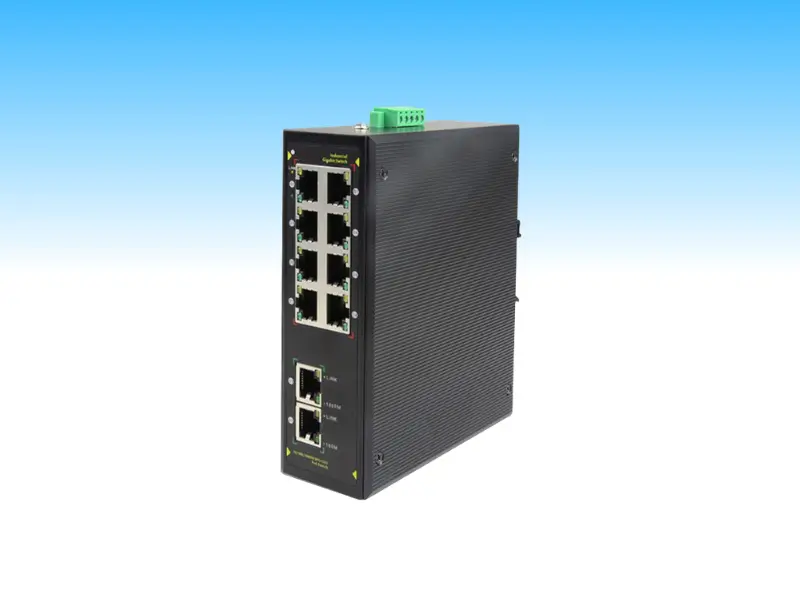

PoE bt 95W/port สำหรับกล้อง PTZ จ่ายไฟสูงสุด 95W กล้อง Speed Dome

วิธีเลือก PoE Switch ให้ถูกกับงาน:

กล้อง Fixed 2-8 ตัว จุดย่อย: ใช้ Industrial PoE Switch Unmanaged แบบ DIN-Rail mount 4-8 port PoE 30W ต่อพอร์ต ทนร้อน -40~+75C, Lightning protection 4KV Plug & Play ไม่ต้อง config เหมาะวางใกล้จุดกล้อง

กล้อง 8-16 ตัว ต้องแยก VLAN: ใช้ Industrial L2/L2+ Managed PoE Switch ตั้ง VLAN แยก traffic CCTV ออกจาก Data QoS จัดลำดับให้ภาพกล้องสำคัญกว่า IGMP Snooping ลด multicast flooding

กล้อง 24-48 ตัว ห้อง MDF: ใช้ 1U Rack Industrial PoE Switch แบบ 19" rack mount PoE budget สูงสุด 600W พร้อม 10G SFP+ uplink สำหรับเชื่อมต่อ NVR

กล้อง PTZ / Speed Dome: ต้องใช้ switch ที่รองรับ PoE bt (IEEE 802.3bt) จ่ายไฟสูงสุด 95W ต่อพอร์ต เพราะกล้อง PTZ กินไฟ 30-60W

*ทำไมต้อง BISMON: Industrial PoE Switch ของ BISMON ทุกรุ่นมี Lightning protection 4KV ในตัว ทนอุณหภูมิ -40~+75C แบบ fanless ไม่มีพัดลมที่จะพัง MTBF 35 ปี warranty 3-5 ปี ราคาเริ่มต้น 4,736 บาท ถูกกว่า Moxa/Hirschmann แต่คุณภาพเทียบเท่า

>> แก้ปัญหาที่ 2: ฟ้าผ่าเสียทั้งระบบ

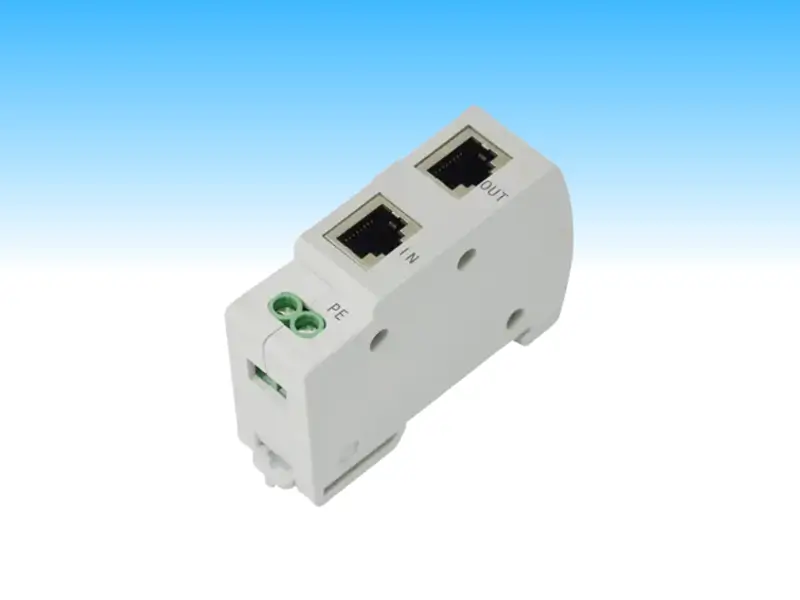

Surge Protection for IP Camera สำหรับกล้อง IP / PoE ต่อระหว่างสาย UTP กับกล้อง

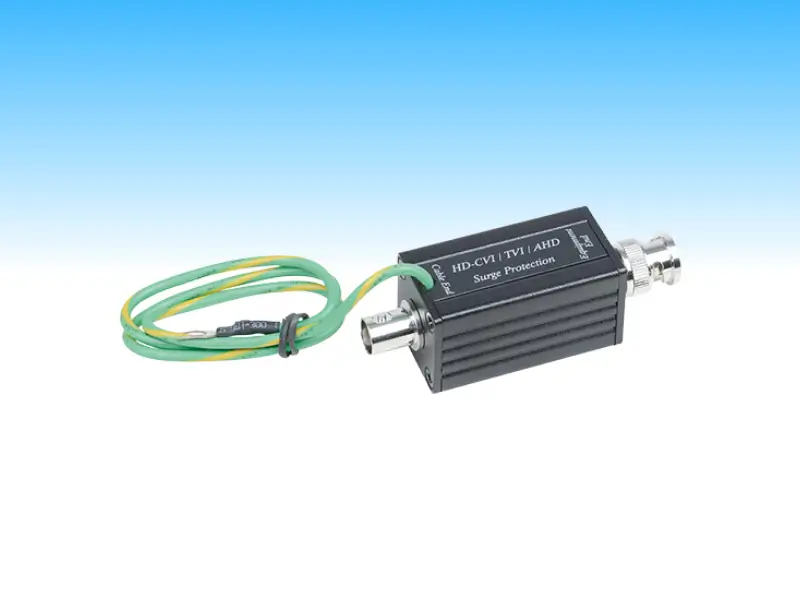

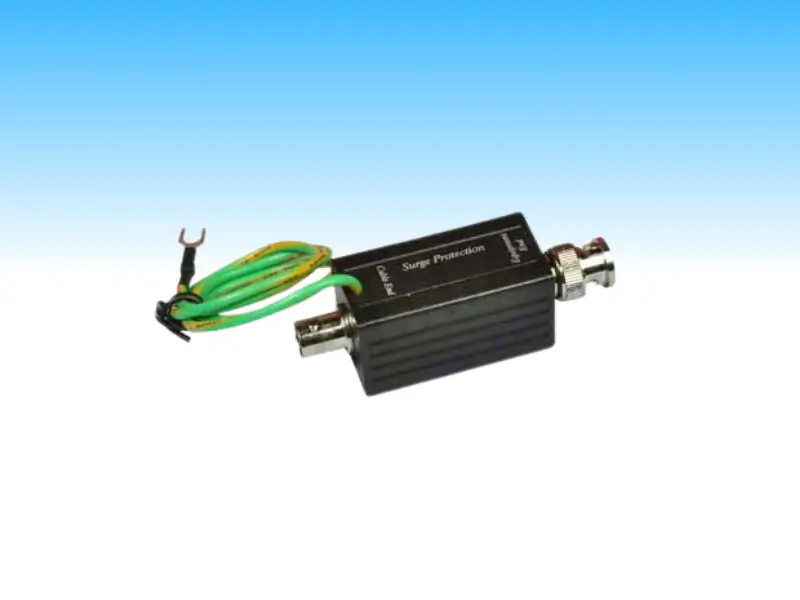

Surge Protection for Analog CCTV สำหรับกล้อง HD-AHD/TVI/CVI ต่อระหว่างสาย Coaxial กับกล้อง

*ทำไมต้อง BISMON: Surge Protector ของ BISMON มีทั้งรุ่นสำหรับ IP Camera (PoE) และ Analog CCTV (Coaxial) ต้องติดทั้ง 2 ฝั่ง คือฝั่งกล้อง (outdoor) และฝั่ง switch (indoor) เพื่อป้องกัน surge จากทั้งสองทิศทาง ราคาไม่กี่ร้อยบาท แต่ช่วยป้องกันความเสียหายหลักแสน

>> แก้ปัญหาที่ 3: เลือกตู้ให้ตรงกับจุดติดตั้ง

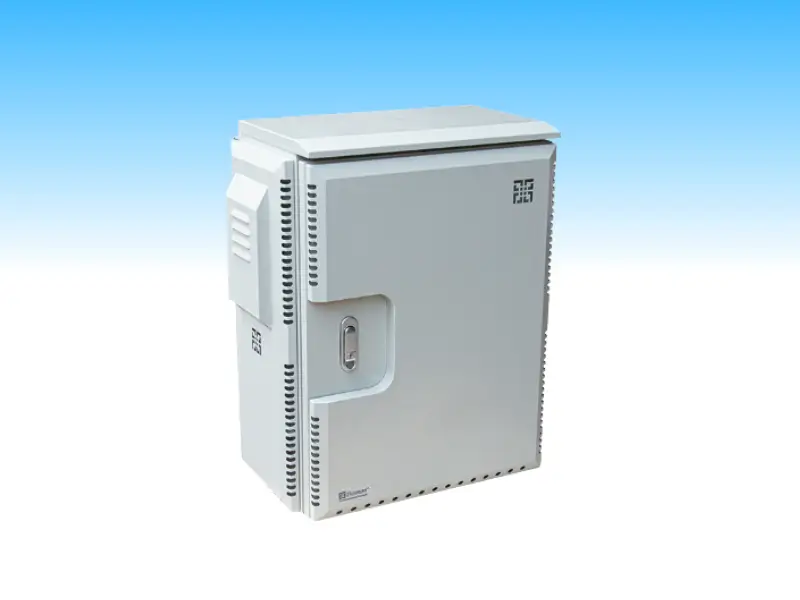

Wall Mount Outdoor CCTV ติดเสา/ผนัง กันน้ำ กันฝุ่น มี FIN ระบายอากาศ

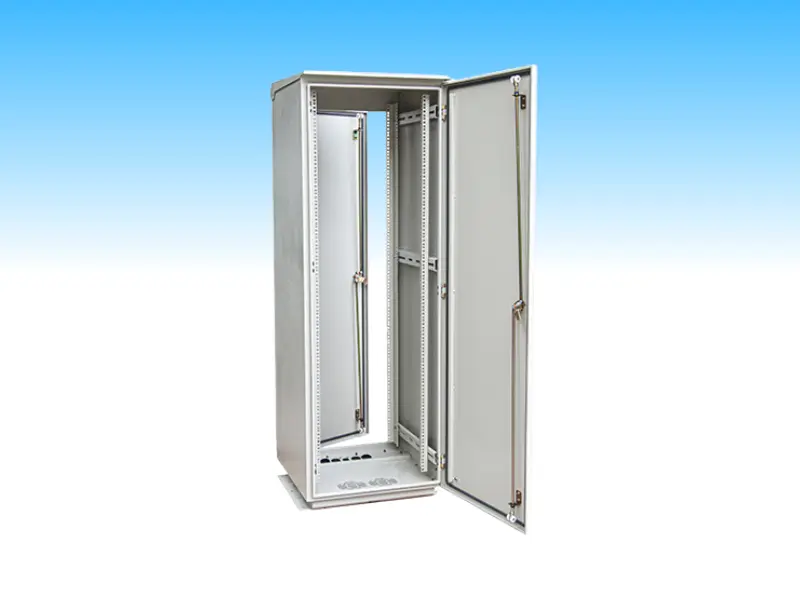

Cabinet Rack Outdoor 19" rack mount 15U-42U กล้องจำนวนมาก

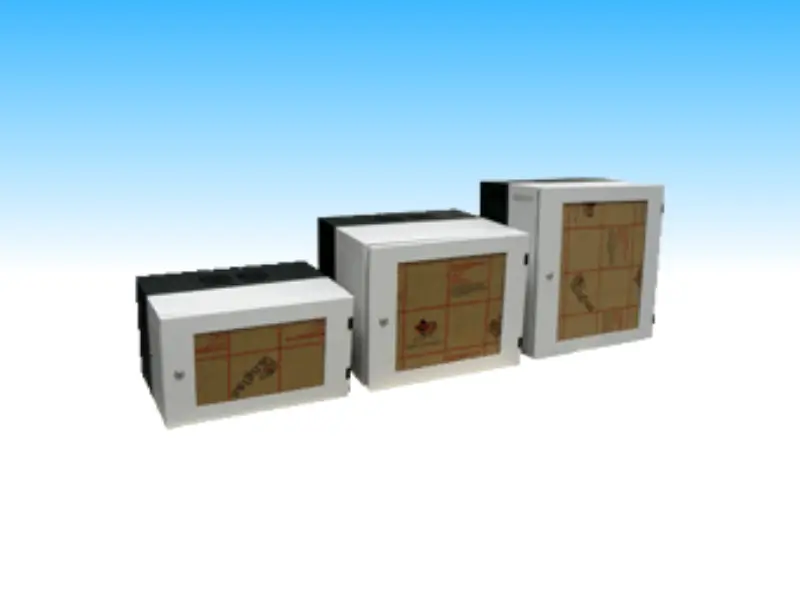

Wall Rack Indoor 6U-12U ติดผนังใน IDF ประหยัดพื้นที่

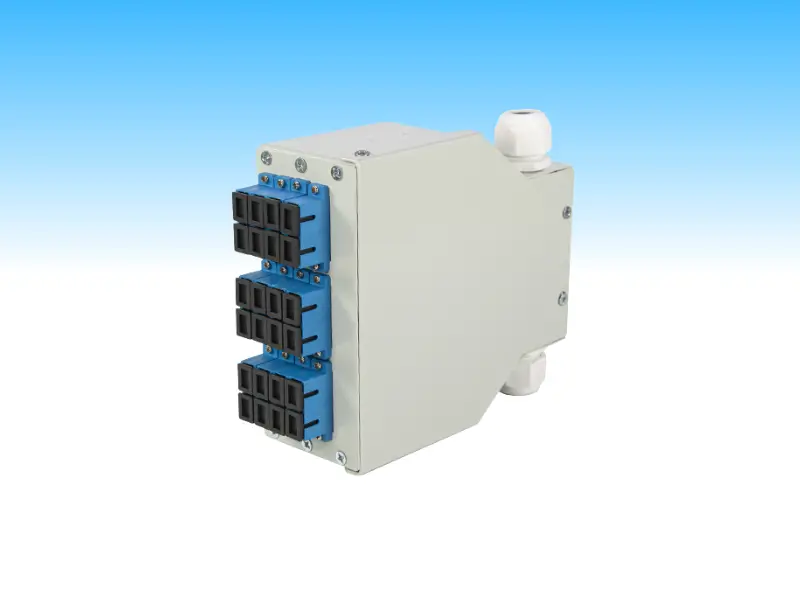

DIN-Rail Wall Box ขนาดเล็ก สำหรับ switch 1-2 ตัว จุดกล้องย่อย

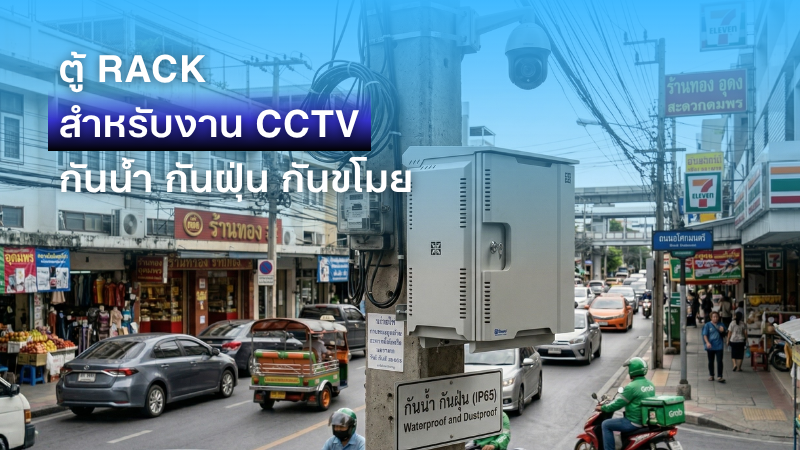

จุดกล้อง outdoor ริมรั้ว/ลานจอดรถ/ทางเข้า: ใช้ Wall Mount Outdoor สำหรับ CCTV ติดเสาหรือผนัง มี FIN ระบายอากาศ รองรับ switch PoE + ODF + Patch Panel

จุดกลางแจ้ง กล้องจำนวนมาก: ใช้ Cabinet Rack Outdoor 19" ขนาด 15U-42U รองรับอุปกรณ์ได้เยอะ มีระบบแอร์ทำความเย็นเสริม

ห้อง IDF แต่ละชั้น: ใช้ Wall Rack 6U-12U ติดผนังประหยัดพื้นที่

จุดกล้องย่อย 2-4 ตัว: ใช้ DIN-Rail Wall Box ขนาดเล็ก ใส่ Industrial Switch 1-2 ตัว

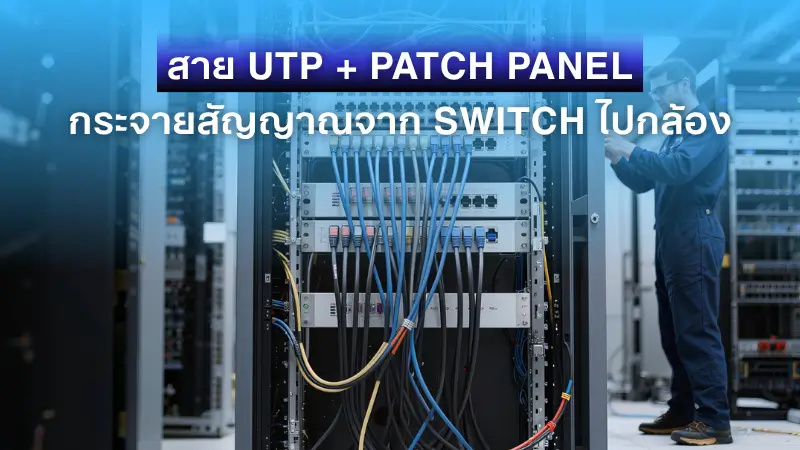

>> แก้ปัญหาที่ 4 และ 5: สายคุณภาพ + จัดระเบียบ

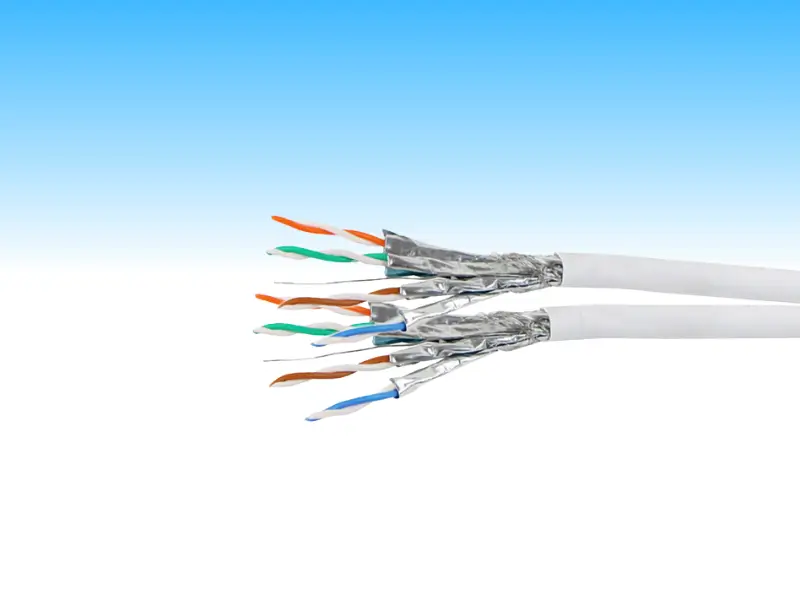

สาย UTP Cat6A/Cat6

Patch Panel 24/48 Port

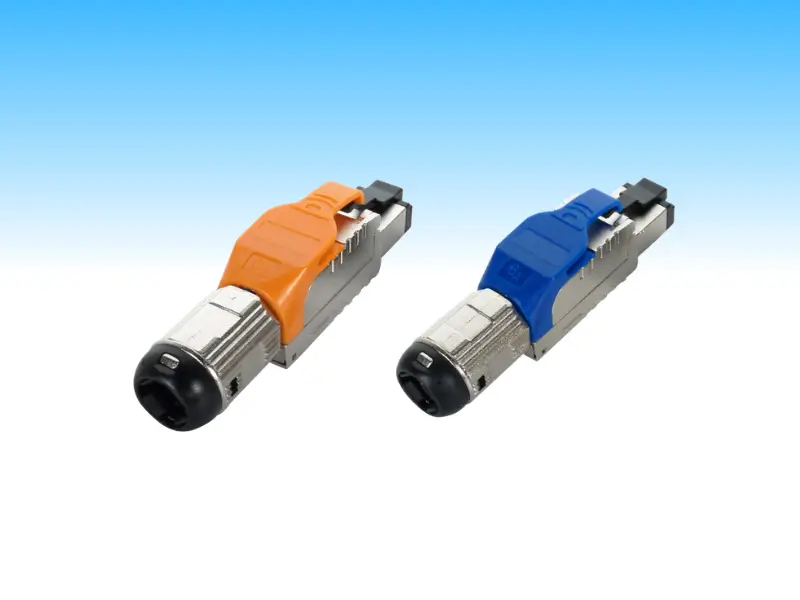

Modular Plug + Jack

ใช้ สาย UTP Cat6 หรือ Cat6A เป็นอย่างน้อย รองรับ PoE++ 60W ได้อย่างปลอดภัย หรือ Commscope UTP Cable สำหรับโปรเจกต์ที่ต้องการ warranty 25 ปี

ใช้ Patch Panel 24/48 Port จัดระเบียบ เผื่อพอร์ตว่าง 20-30% สำหรับเพิ่มกล้องในอนาคต

ใช้ Patch Cord สำเร็จรูป ที่ผ่านการทดสอบจากโรงงาน สำหรับต่อระหว่าง Patch Panel กับ Switch

ใช้ Modular Plug คุณภาพสูง + Crimping Tools สำหรับเข้าหัวที่จุดกล้อง

*เคล็ดลับจาก BISMON: ทำ Label ทุกเส้นสาย ทั้งฝั่ง switch และฝั่งกล้อง ใช้ระบบ naming เช่น CAM-FL03-01 (กล้อง ชั้น 3 ตัวที่ 1) จะช่วยประหยัดเวลาซ่อมได้มาก

>> แก้ปัญหาที่ 4 ถาวร: ใช้ Fiber แทน UTP สำหรับ backbone

เมื่อโปรเจกต์ CCTV มีกล้องเกิน 100 ตัว หรือระยะทางระหว่าง MDF กับจุดกล้องเกิน 90 เมตร ต้องใช้ Fiber Optic เป็น backbone ลากจาก MDF ไป IDF แต่ละชั้น/อาคาร แล้วใช้ PoE Switch ที่ IDF กระจาย UTP ไปกล้องอีกที

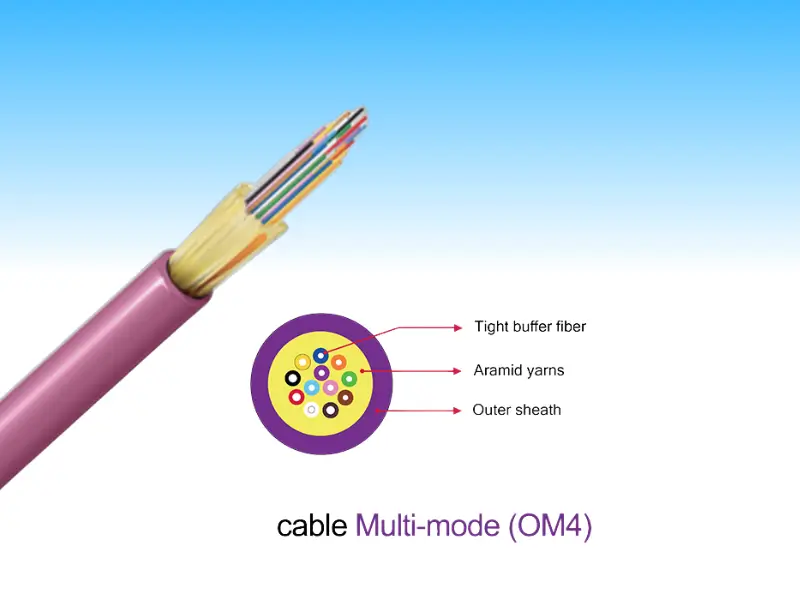

Fiber Indoor Cable

Fiber Patch Cord

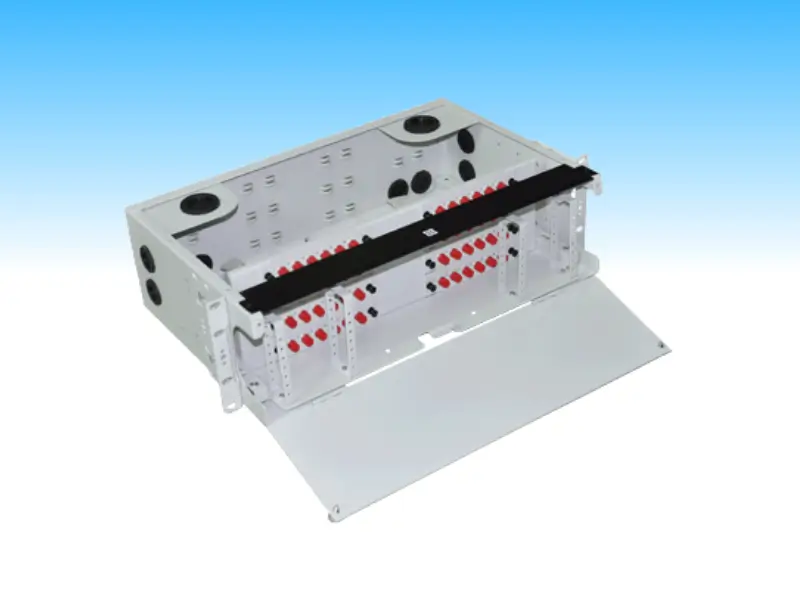

ODF Rack Mount

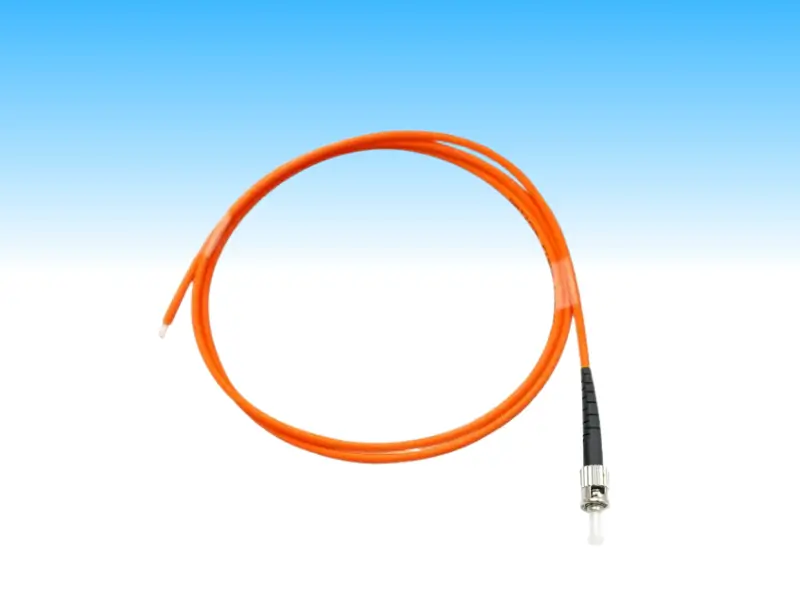

Pigtail

ลาก Fiber Indoor Cable (Single-mode) จาก MDF ไป IDF แต่ละชั้น เผื่อ core 30-50%

ติดตั้ง ODF Rack Mount ที่ MDF และทุก IDF เพื่อจัดระเบียบจุดเชื่อมต่อ Fiber

ใช้ Fiber Patch Cord SM + Pigtail ต่อเข้า ODF

สำหรับลากระหว่างอาคาร ใช้ Fiber Duct & Direct Buried Cable ทนแดด ทนน้ำ ทนการกดทับ

== IP CCTV Project Checklist

v สำรวจจุดกล้อง: นับจำนวนกล้อง ระบุ Indoor/Outdoor วัดระยะทางจาก switch ถึงกล้อง

v คำนวณ PoE budget: รวม watt ของกล้องทุกตัว เผื่อ 20% แล้วเลือก switch ที่ PoE budget เพียงพอ

v เลือก PoE Switch: Unmanaged สำหรับจุดย่อย / L2 Managed สำหรับ VLAN / 1U Rack สำหรับ MDF

v Surge Protection: ทุกจุดกล้อง outdoor ต้องมี surge protector ทั้ง 2 ฝั่ง (กล้อง + switch)

v ตู้ Rack: Outdoor = Wall Mount กันน้ำ / Indoor = Wall Rack / จุดย่อย = DIN-Rail Box

v สาย UTP: Cat6 ขึ้นไป รองรับ PoE++ ระยะทางไม่เกิน 90 เมตร

v Patch Panel: เผื่อพอร์ตว่าง 20-30% พร้อม Cable Management

v Fiber Backbone: ถ้าระยะเกิน 90m หรือกล้องเกิน 100 ตัว ต้องใช้ Fiber + ODF

v UPS: สำรองไฟให้ switch PoE ทุกตู้ เพื่อให้กล้องทำงานต่อเมื่อไฟดับ

v Label: ทำ label ทุกเส้นสาย ทุกพอร์ต ทุกจุดกล้อง

v Testing: ทดสอบ PoE voltage ทุกพอร์ต ตรวจสอบ bandwidth ก่อนส่งมอบ

ทำไม SI ถึงเลือกซื้อจาก BISMON?

1. ครบวงจรในที่เดียว: PoE Switch + Surge Protection + ตู้ Rack + สาย UTP + Patch Panel + Fiber Optic + ODF + เครื่องมือ ไม่ต้องหาหลายร้าน ประหยัดเวลาและค่าขนส่ง

2. Industrial Grade จริง: Switch ทนร้อน -40~+75C, Lightning protection 4KV, Fanless, MTBF 35 ปี ไม่ใช่ switch สำนักงานราคาถูกที่จะพังใน 6 เดือน

3. ราคา SI ได้เปรียบ: Login เป็นตัวแทนจำหน่าย เห็น Dealer Price ยิ่งซื้อมากยิ่งถูก มี margin ให้ SI เสนอลูกค้าได้

4. ทีมให้คำปรึกษา: โทรถาม spec ได้ ช่วยคำนวณ PoE budget ช่วยเลือกอุปกรณ์ให้ตรงกับโปรเจกต์ ไม่ซื้อเกิน ไม่ซื้อขาด

5. Stock พร้อมส่ง: สินค้ายอดนิยมมี stock พร้อมส่งใน 1-2 วัน ไม่ต้องรอ import 2-3 เดือน ส่งงานทันกำหนด
