คู่มือเลือก Fiber Patch Cable และอุปกรณ์ต่อพ่วงของ BISMON (Single-mode / Multi-mode / MPO-MTP / Pigtail / Accessories)

  Mr.bismon     04/05/2026

เลือกให้ตรงงาน ระบบเสถียร ติดตั้งมืออาชีพ

ในระบบไฟเบอร์ออปติก “สายหลัก (Fiber Optic Cable)”  ทำหน้าที่เป็นโครงข่าย Backbone แต่สิ่งที่ทำให้ระบบ เชื่อมต่อใช้งานได้จริง ในตู้สื่อสาร (ODF), ตู้ Rack, Data Center, ห้อง Server หรือจุดกระจายสัญญาณ คือ Fiber Patch Cable และอุปกรณ์ต่อพ่วง (Accessories/Passive Components)



BISMON จัดหมวดสินค้ากลุ่ม Fiber Patch Cable ครอบคลุมครบทั้งงานองค์กร งานโครงการ และงาน Data Center โดยจากหมวดในรูป สามารถจำแนก “ประเภทหลัก” ได้ 8 กลุ่ม ดังนี้

1. Fiber Patch Single-mode

2. Fiber Patch Multi-mode

3. Fiber Patch Others (สายเฉพาะทาง)

4. Fiber Cable Pigtails

5. Fiber Patch MTP/MPO

6. Fiber Cable Accessories (Adapter/Connector/Hybrid)

7. Optical Attenuator

8. Passive Components, Termination (Terminator/Loopback/Adaptor)

บทความนี้จะอธิบายว่าแต่ละกลุ่มคืออะไร ใช้ต่างกันอย่างไร เลือกแบบไหนให้เหมาะกับหน้างาน และทำไม BISMON จึงตอบโจทย์การใช้งานแบบมืออาชีพ



Fiber Patch Cable คืออะไร? ทำไมถึงสำคัญในระบบไฟเบอร์

Fiber Patch Cable (สายแพตช์ไฟเบอร์) คือสายไฟเบอร์สำเร็จรูปที่เข้าหัวคอนเนคเตอร์มาจากโรงงานทั้งสองด้าน (เช่น SC/LC/ST/FC ฯลฯ) ใช้สำหรับ “เชื่อมต่ออุปกรณ์” ในระบบไฟเบอร์ เช่น

   ODF / Patch Panel → Switch / Media Converter / Router

   ODF → ODF (Cross-connect)

   Switch/Server → Patch Panel ใน Data Center

   งานเชื่อมต่อภายในตู้/ภายในห้องเครื่องที่ต้องการความเรียบร้อยและมาตรฐาน



เหตุผลที่ Patch Cable สำคัญมาก

เพราะเป็นส่วนที่ถูก “เสียบ-ถอด” บ่อยที่สุด และเป็นจุดที่ทำให้เกิดปัญหามากที่สุดถ้าเลือกไม่ถูก เช่น
สัญญาณหาย, Loss สูง, สัญญาณสะท้อน, ความเร็วตก, หรือ link ไม่นิ่ง

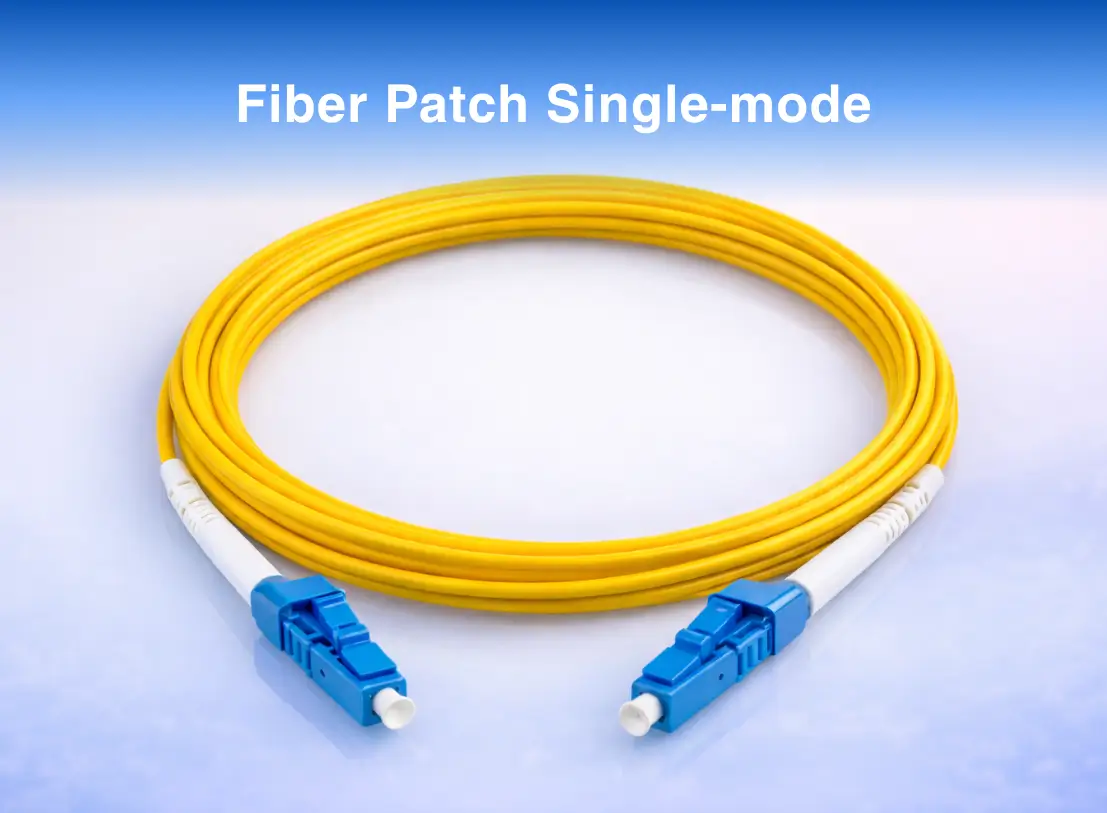

1. Fiber Patch Single-mode (สายแพตช์ Single-mode)

Single-mode เหมาะกับงานระยะไกล/โครงข่ายองค์กร/Backbone และงานที่ต้องการเผื่ออนาคต

ประเภทย่อยของ BISMON (ตามรูป)

   Single-mode APC type

   Single-mode UPC type

   Single-mode APC to UPC

   Single-mode CPRI Patch Outdoor

   Single-mode Indoor/Outdoor Armored



APC vs UPC ต่างกันยังไง?

   UPC (Ultra Physical Contact): หน้าหัวขัดเรียบ มักใช้ทั่วไปในระบบสื่อสารข้อมูล/องค์กร

   APC (Angled Physical Contact): หน้าหัวเอียง ช่วยลดการสะท้อน (Reflectance) เหมาะกับงานที่ไวต่อการสะท้อน เช่นบางระบบสื่อสาร/งานเฉพาะทาง

เลือกผิด (เช่นเอา APC ไปเสียบ UPC) อาจทำให้ใช้งานไม่ได้หรือ Loss สูง ดังนั้นการมีตัวเลือก “APC/UPC/APC-to-UPC” ครบคือจุดแข็งสำคัญ



จุดเด่นการใช้งาน

   เหมาะกับลิงก์ระยะไกล

   เหมาะกับงาน Backbone, เชื่อมหลายอาคาร, ระบบองค์กร

   มีตัวเลือก “Outdoor/Armored” สำหรับหน้างานหนัก



ข้อควรระวัง

   ต้องเลือก APC/UPC ให้ถูกกับอุปกรณ์ปลายทาง

   ต้องรักษาความสะอาดหัวคอนเนคเตอร์อย่างเคร่งครัด

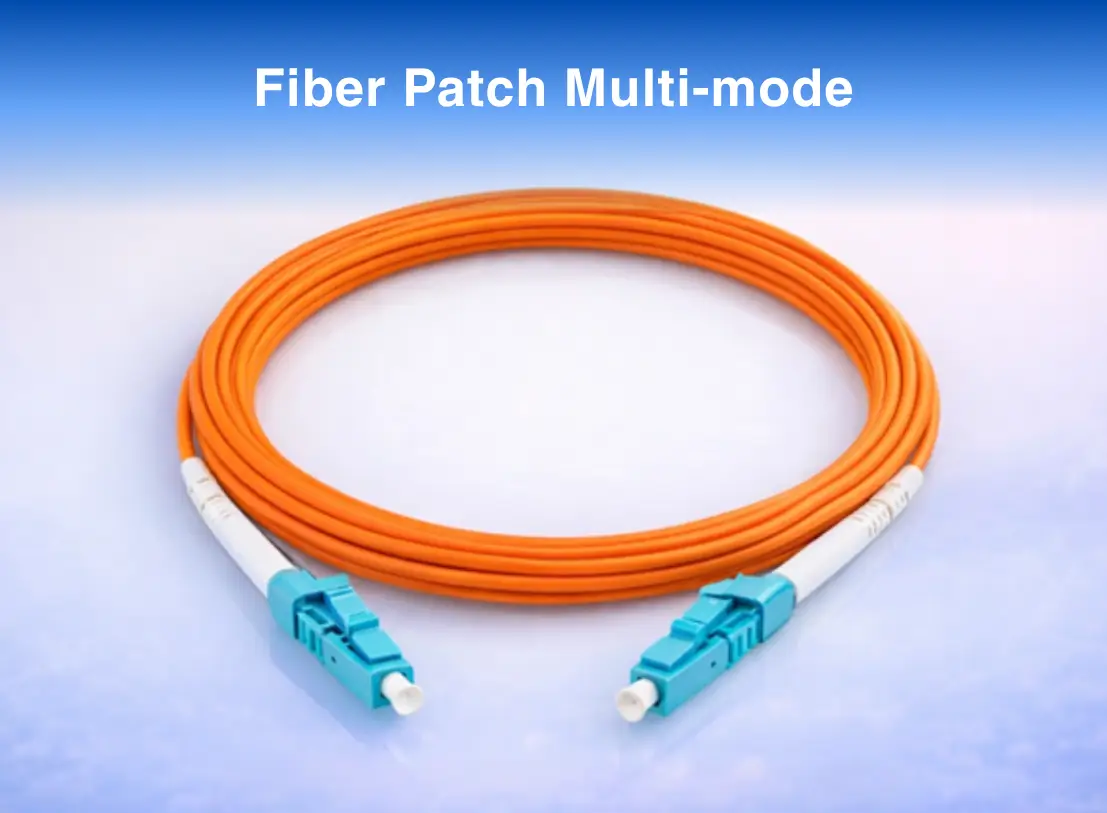

2. Fiber Patch Multi-mode (สายแพตช์ Multi-mode)

Multi-mode นิยมมากในงานภายในอาคารและ Data Center ระยะสั้น-กลาง เพราะคุ้มค่าและติดตั้งง่าย

ประเภทย่อยของ BISMON (ตามรูป)

   OM1 62.5/125 Multimode

   OM2 50/125 Multimode

   OM3 50/125 Multimode

   OM4 50/125 Multimode



OM1/OM2/OM3/OM4 เลือกยังไง?

   OM1/OM2: ใช้งานภายในแบบพื้นฐาน เหมาะกับระบบเดิม/อัปเกรดบางส่วน

   OM3/OM4: เหมาะกับ Data Center/ระบบองค์กรที่ต้องการประสิทธิภาพสูงและรองรับการขยายในอนาคต



จุดเด่นการใช้งาน

   เหมาะกับงานในห้อง Server / Data Center

   เหมาะกับการเชื่อมต่อ Switch-to-Switch / Switch-to-Server ระยะไม่ไกลมาก

   มีมาตรฐาน OM ให้เลือกตามงบและความต้องการ



ข้อควรระวัง

   Multi-mode ไม่ได้เหมาะกับทุกงานระยะไกล

   ต้องเลือก OM ให้สอดคล้องกับโมดูล SFP/SFP+ และความเร็วที่ต้องการ

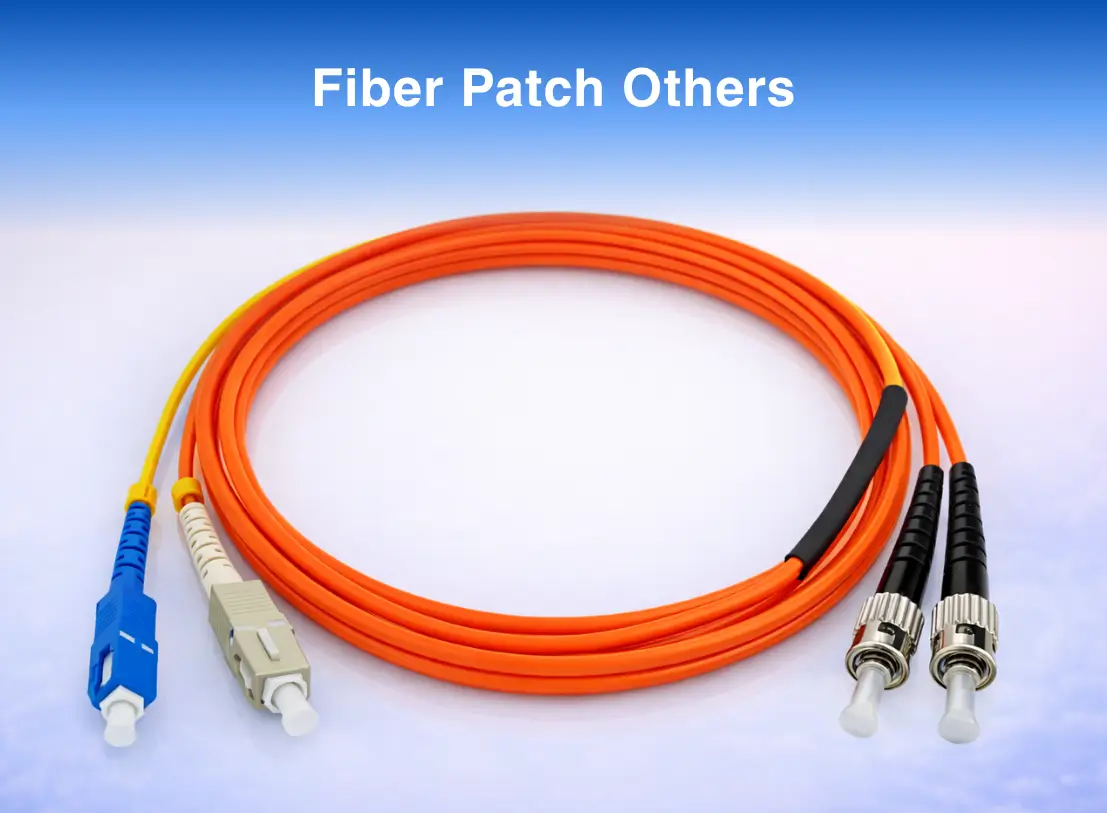

3. Fiber Patch Others (Patch Cable เฉพาะทาง)

กลุ่มนี้คือ “สายพิเศษ” ที่ใช้แก้ปัญหาเฉพาะทาง หรือใช้งานเฉพาะระบบ



รายการในหมวด BISMON (ตามรูป)

   Mode Conditioning Patch Cord

   (POF) Plastic Optical Fiber Cable

   Flex angle boot & Mini boot

   Dispatching Patch cord



ใช้ทำอะไร?

   Mode Conditioning: ใช้ในบางระบบเพื่อแก้ปัญหาการส่งสัญญาณระหว่างอุปกรณ์/โหมดที่ต่างกัน (ใช้เฉพาะกรณี)

   POF (Plastic Optical Fiber): สายไฟเบอร์แบบพลาสติก เหมาะกับงานระยะสั้นมาก/งานเฉพาะทางบางประเภท

   Flex angle boot / Mini boot: อุปกรณ์ช่วยจัดระเบียบสาย ลดการหักงอ ลดโอกาสหัวหลวมในตู้

   Dispatching Patch cord: มักใช้ในงานจัดระบบภายในตู้/การกระจายสายให้เป็นระเบียบ



4. Fiber Cable Pigtails (สายพิกเทล)

Pigtail คือสายไฟเบอร์ที่ “เข้าหัวด้านเดียว” อีกด้านเป็นไฟเบอร์เปลือย ใช้สำหรับ Fusion Splice เพื่อเชื่อมต่อเข้ากับสายหลัก/ODF/Tray

ประเภทย่อยของ BISMON (ตามรูป)

   Pigtail Multi-mode 62.5um

   Pigtail Multi-mode 0.9mm / 3.0mm

   Pigtail Single-mode 0.9mm / 3.0mm

   Pigtail Single-mode outdoor type



Pigtail 0.9mm vs 3.0mm

   0.9mm: เส้นเล็ก เหมาะกับงานในถาด splice/ODF ที่ต้องการจัดระเบียบ

   3.0mm: แข็งแรงกว่า เหมาะกับพื้นที่ที่ต้องการความทนทานเพิ่ม



จุดเด่น

   ช่วยให้งานเชื่อมต่อด้วย Fusion Splice ได้มาตรฐาน

   ลดความเสี่ยงการเข้าหัวหน้างาน

   เหมาะกับงานโครงการ/งานที่ต้องการความเสถียรสูง

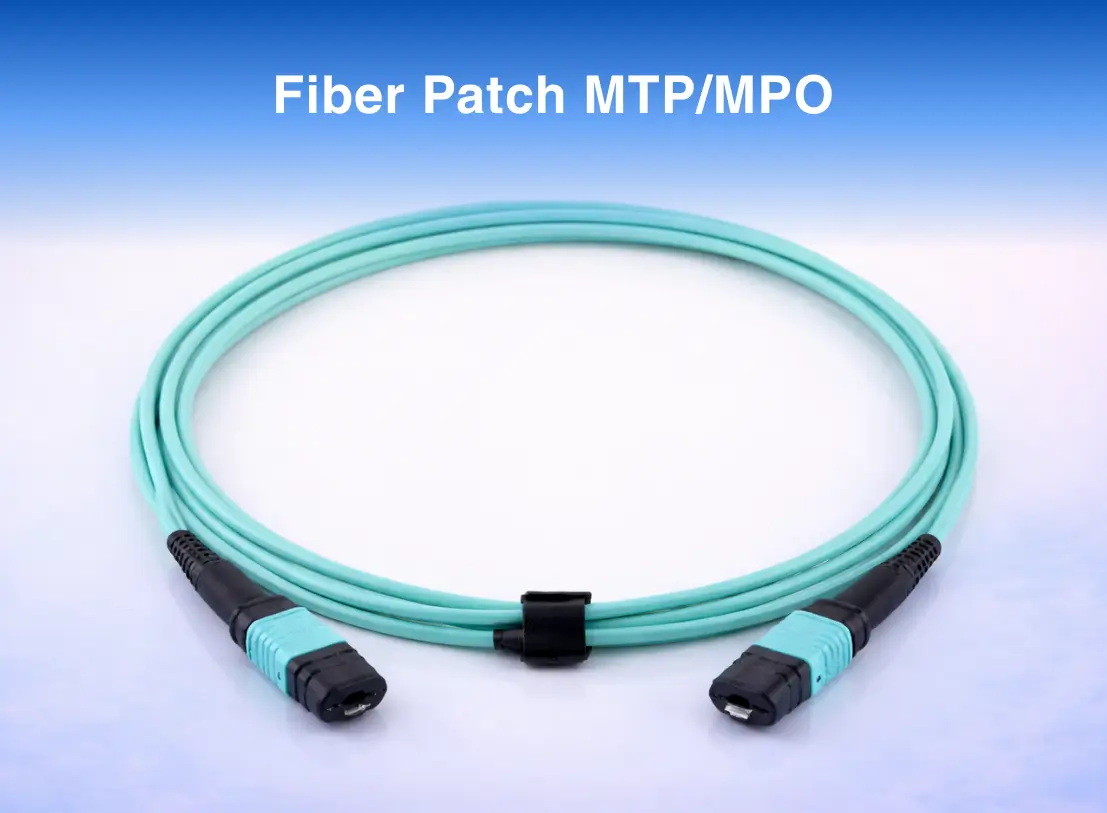

5. Fiber Patch MTP/MPO (สายแพตช์สำหรับ Data Center ความหนาแน่นสูง)

MTP/MPO เป็นหัวคอนเนคเตอร์แบบ Multi-fiber (หลายคอร์ในหัวเดียว) นิยมมากใน Data Center ที่ต้องการความหนาแน่นพอร์ตสูงและจัดการสายง่าย

ประเภทย่อยของ BISMON (ตามรูป)

   OM3 50/125um Multi-mode MTP/MPO

   OM4 50/125um Multi-mode MTP/MPO

   OM5 50/125um Multi-mode MTP/MPO

(มีรายการที่ระบุ Single-mode 9/125um ในหมวดนี้เช่นกัน)



เหมาะกับงานแบบไหน?

   Data Center / ห้อง Server ที่ใช้ระบบความเร็วสูงและพอร์ตหนาแน่น

   งาน backbone ภายในตู้/ภายในแถวตู้ (Row)

   งานที่ต้องการลดความยุ่งของสายจำนวนมาก



ข้อควรระวัง

   ต้องเลือก polarity/รูปแบบหัวให้ถูกกับระบบ

   ต้องจัดการความสะอาดหัวอย่างเข้มงวดมากกว่าสายทั่วไป

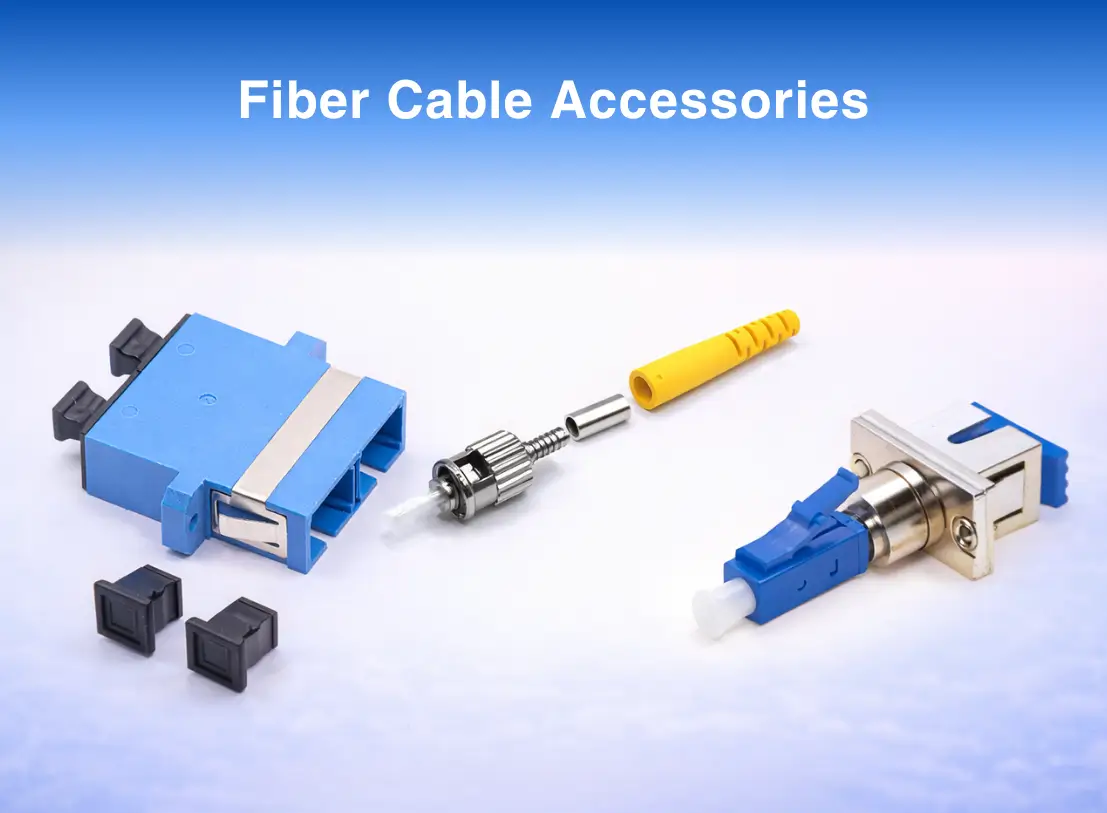

6) Fiber Cable Accessories (Adapter / Connector / Hybrid)

กลุ่ม “อุปกรณ์เชื่อมต่อ” ที่ทำให้ระบบ Patch Cable ทำงานได้สมบูรณ์

รายการในหมวด BISMON (ตามรูป)

   Fiber Optic Adaptor

   Fiber Fast Connector

   Fiber Optic Connector

   Hybrid Adaptor (Female-Male)

   Hybrid Adaptor (Female-Female)



ใช้ต่างกันอย่างไร?

   Adaptor: ตัวกลางเชื่อมหัวสองด้าน (เช่นใน ODF/Faceplate/Patch Panel)

   Fast Connector: หัวต่อแบบเข้าหน้างานได้รวดเร็ว (เหมาะงานเร่งด่วน/งานซ่อม)

   Connector: หัวคอนเนคเตอร์สำหรับงานประกอบ/งานเฉพาะ

   Hybrid Adaptor: ใช้เชื่อม “ต่างชนิดหัว” (เช่น LC ↔ SC) เพื่อความยืดหยุ่นในระบบ

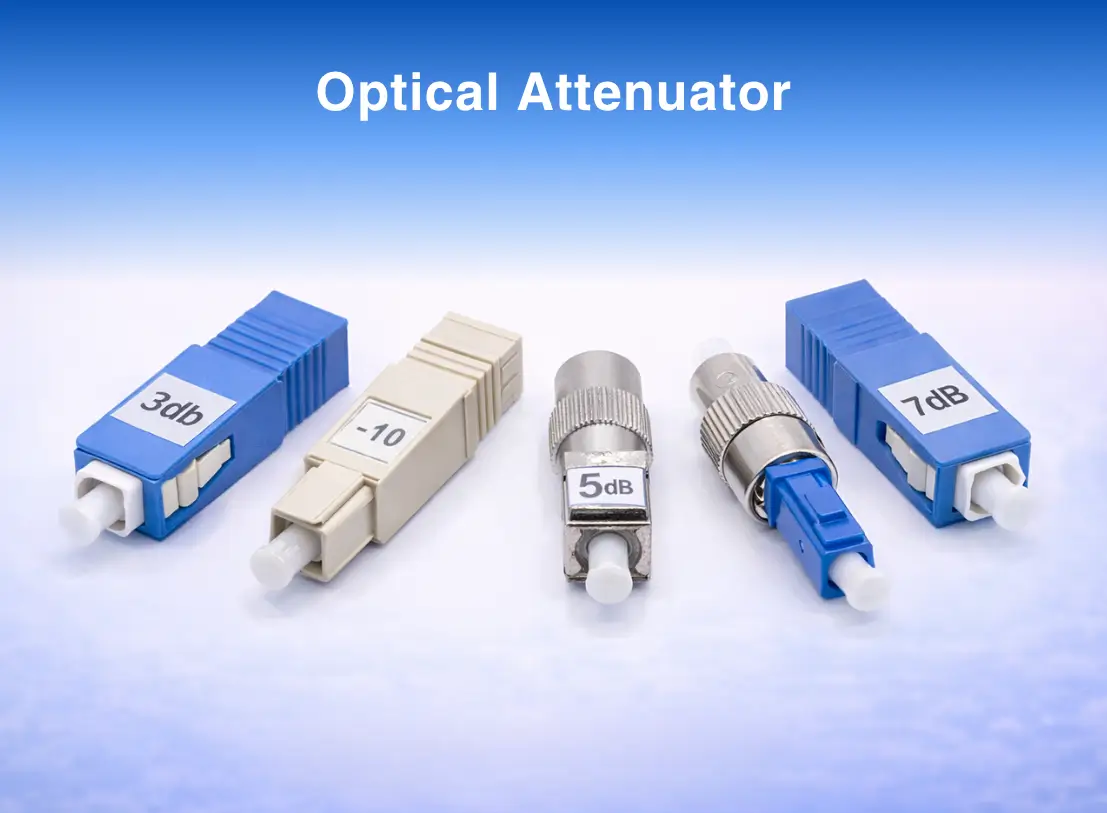

7. Optical Attenuator (ตัวลดทอนสัญญาณ)

Attenuator คืออุปกรณ์ลดกำลังแสงในระบบไฟเบอร์ ใช้เมื่อสัญญาณแรงเกินหรือมีปัญหาการรับส่งบางกรณี

ประเภทย่อยของ BISMON (ตามรูป)

   SC / LC / ST / FC / MU Fiber Optic Attenuator

   Variable attenuator fiber



เหมาะกับงานไหน?

   งานทดสอบระบบ

   งานแก้ปัญหาสัญญาณแรงเกิน

   งานแลบ/งานสื่อสารเฉพาะทาง

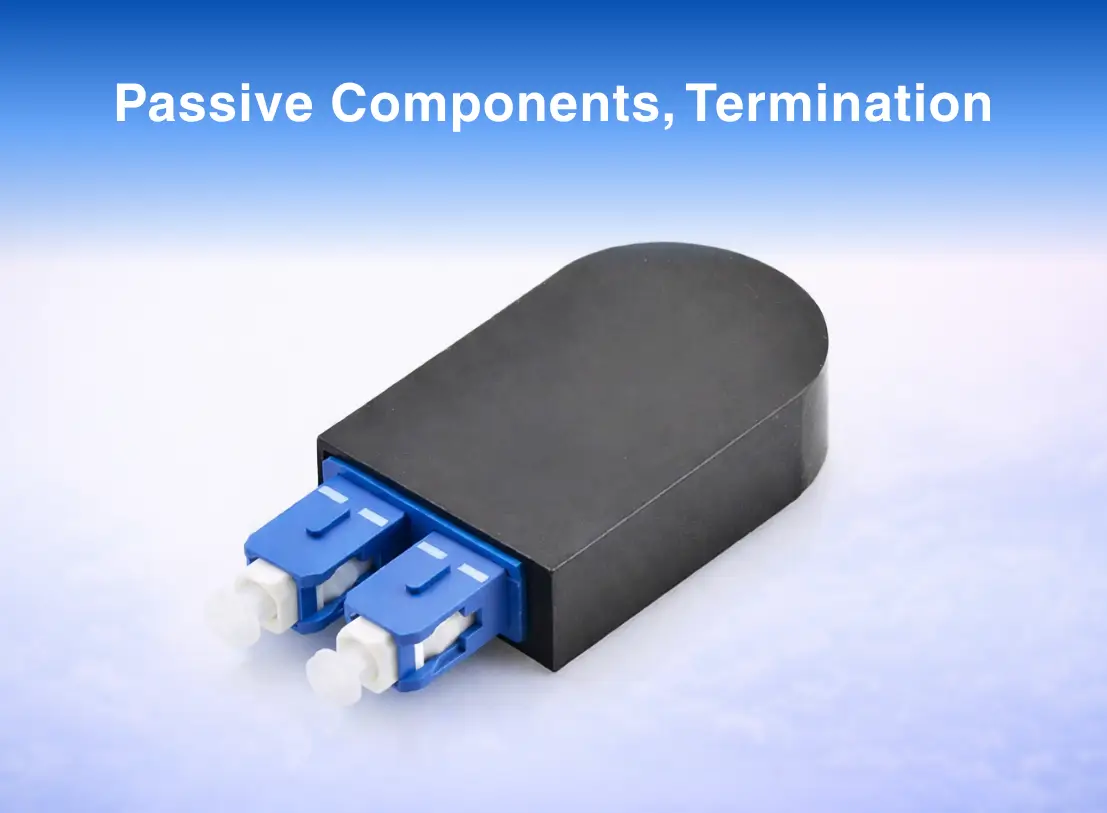

8. Passive Components, Termination (Terminator / Bare Adaptor / Loopback)

อุปกรณ์ “ปลายปิด/อุปกรณ์ทดสอบ” ที่ช่วยให้การทดสอบระบบและการจัดการพอร์ตเป็นมาตรฐาน

รายการในหมวด BISMON (ตามรูป)

   Plug type Terminator

   Bare Fiber Adaptor

   Loopback Module



ใช้ทำอะไร?

   Terminator: ปิดปลาย/ควบคุมปลายทางในบางระบบ

   Loopback Module: ใช้เทสพอร์ต/เทสอุปกรณ์ในระบบเครือข่ายหรือ Data Center

   Bare Fiber Adaptor: ใช้กับงานเทคนิคเฉพาะและการทดสอบบางรูปแบบ

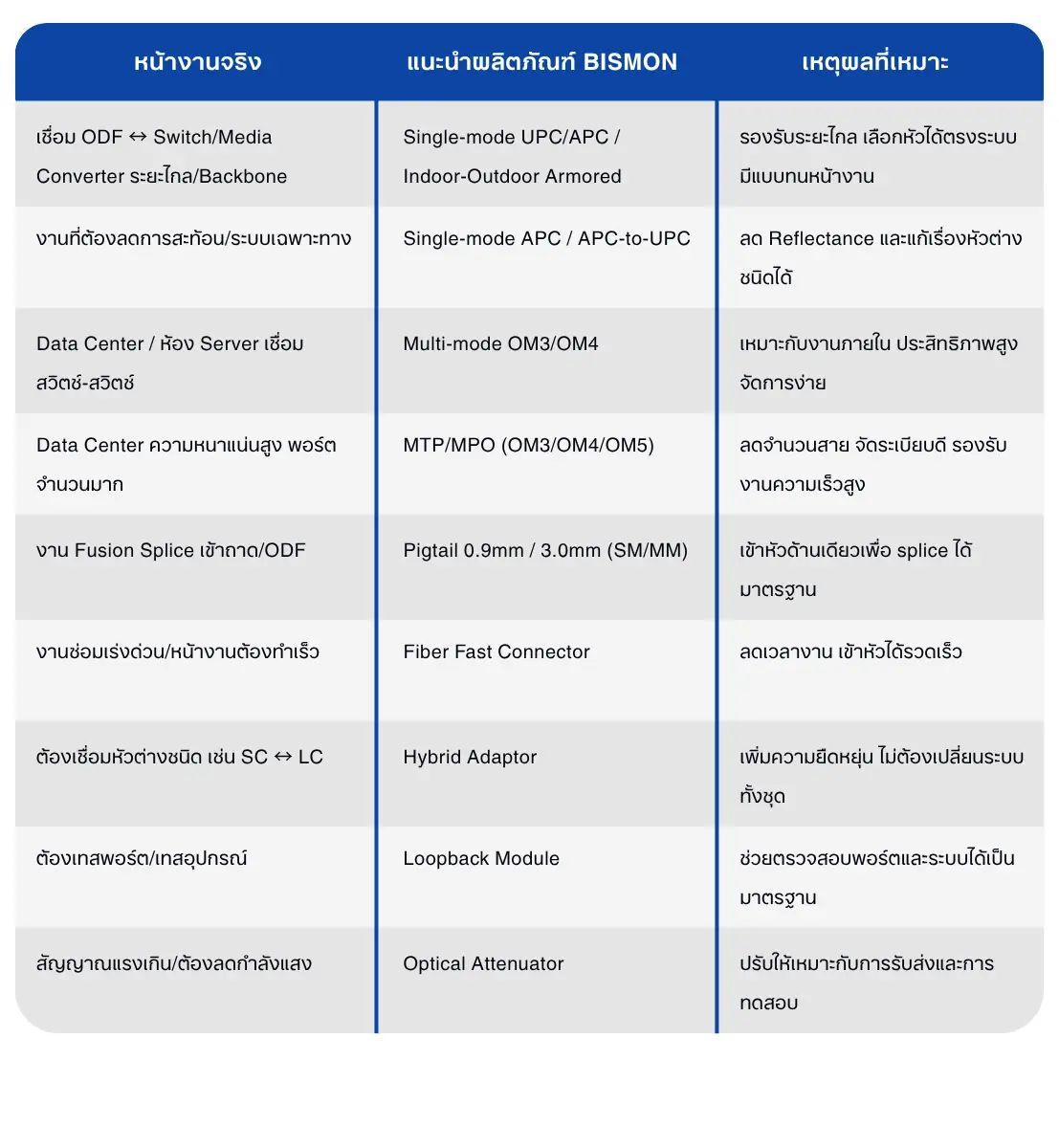

ตารางเลือก Patch Cable และอุปกรณ์ BISMON ตามหน้างาน (เลือกให้ตรง ใช้งานไม่พลาด)

ทำไม Fiber Patch Cable และอุปกรณ์ของ BISMON ถึงตอบโจทย์งานมืออาชีพ?

1) ครบทั้ง “สาย + อุปกรณ์ต่อพ่วง” ในระบบเดียว

หมวดของ BISMON ครอบคลุมตั้งแต่ Patch Cable (SM/MM/MPO) ไปจนถึง Pigtail, Adapter, Hybrid, Attenuator และอุปกรณ์เทส/Termination ทำให้ลูกค้าและทีมช่าง เลือกได้ครบจบในที่เดียว และจัดระบบได้เป็นมาตรฐาน

2) เลือกได้ “ตรงมาตรฐานงานจริง” ลดความเสี่ยงเสียบผิด/เลือกผิด

การมีตัวเลือกชัดเจน เช่น APC / UPC / APC-to-UPC, OM1-OM5, MTP/MPO และ Pigtail หลายขนาด ช่วยให้เลือกระบบได้ถูกตั้งแต่ต้น ลดปัญหา Loss สูงหรือใช้งานไม่ได้

3) มีตัวเลือกสำหรับงานหนักและงานภายนอก

ในกลุ่ม Single-mode มีทั้ง Indoor/Outdoor Armored และกลุ่มเฉพาะทางอย่าง CPRI Outdoor รองรับงานหน้างานจริง ไม่ใช่แค่ใช้งานในตู้แบบเบา ๆ

4) ตอบโจทย์ Data Center และงานความหนาแน่นสูง

ด้วยกลุ่ม MTP/MPO (OM3/OM4/OM5) ทำให้ BISMON ตอบโจทย์โครงสร้างใหม่ ๆ ที่ต้องการความเร็วสูงและการจัดการสายอย่างมืออาชีพ
