การเชื่อมต่อสาย Fiber Optic มีกี่แบบ? ใช้อุปกรณ์อะไร และเลือกใช้อย่างไร

  Mr.bismon     07/05/2026

การเชื่อมต่อสาย Fiber Optic ฉบับ SI / งานระบบ



ในงานระบบเครือข่ายสมัยใหม่ โดยเฉพาะ Data Center, CCTV, Smart City, และ Telecom “การเชื่อมต่อสายไฟเบอร์ (Fiber Optic Termination & Splicing)” เป็นหัวใจสำคัญที่ส่งผลโดยตรงต่อ:

   ความเสถียรของระบบ

   ค่า Loss (การสูญเสียสัญญาณ)

   อายุการใช้งานของระบบ

บทความนี้จะพาคุณเข้าใจครบทุกมิติแบบช่างมืออาชีพ

  1    การเชื่อมต่อสาย Fiber Optic มีกี่แบบ?

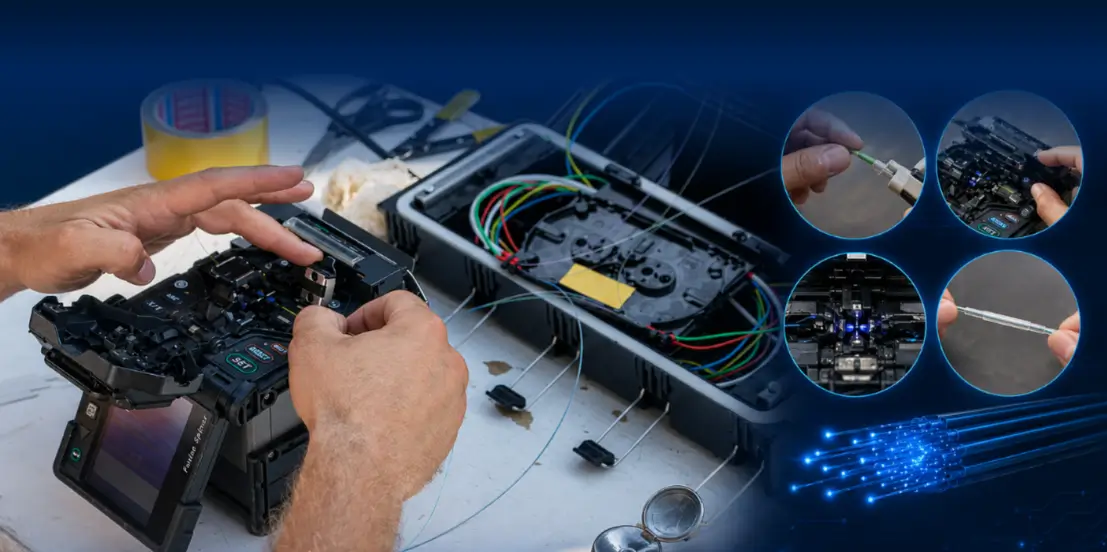

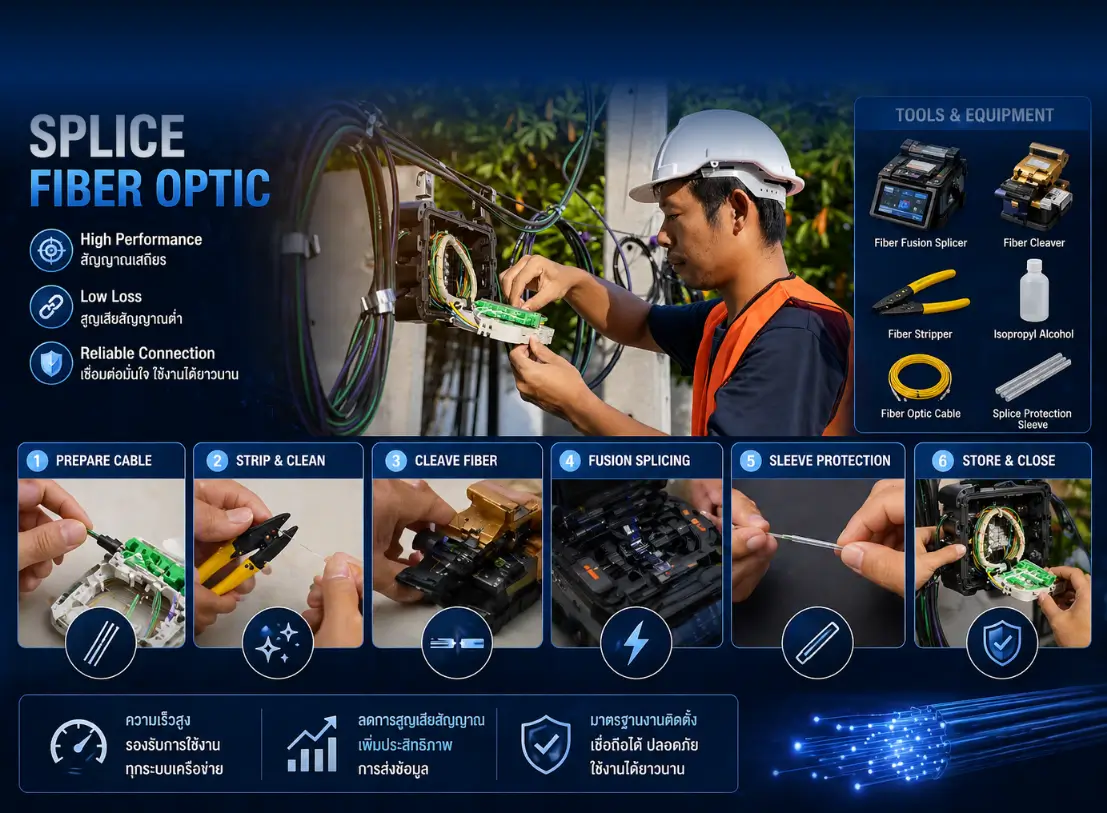

1. Fusion Splicing (การเชื่อมด้วยเครื่องหลอม)

หลักการ

ใช้ความร้อน (Arc) หลอมแกนใยแก้วเข้าด้วยกัน

ข้อดี

* Loss ต่ำมาก (~0.01–0.05 dB)

* เสถียรสูง

* เหมาะงานระยะไกล

ข้อเสีย

* ต้องใช้เครื่อง Fusion Splicer (ราคาสูง)

* ต้องมีทักษะ

เหมาะกับ

* Backbone Network

* Outdoor Fiber

* Telecom / ISP

* งานโครงการขนาดใหญ่

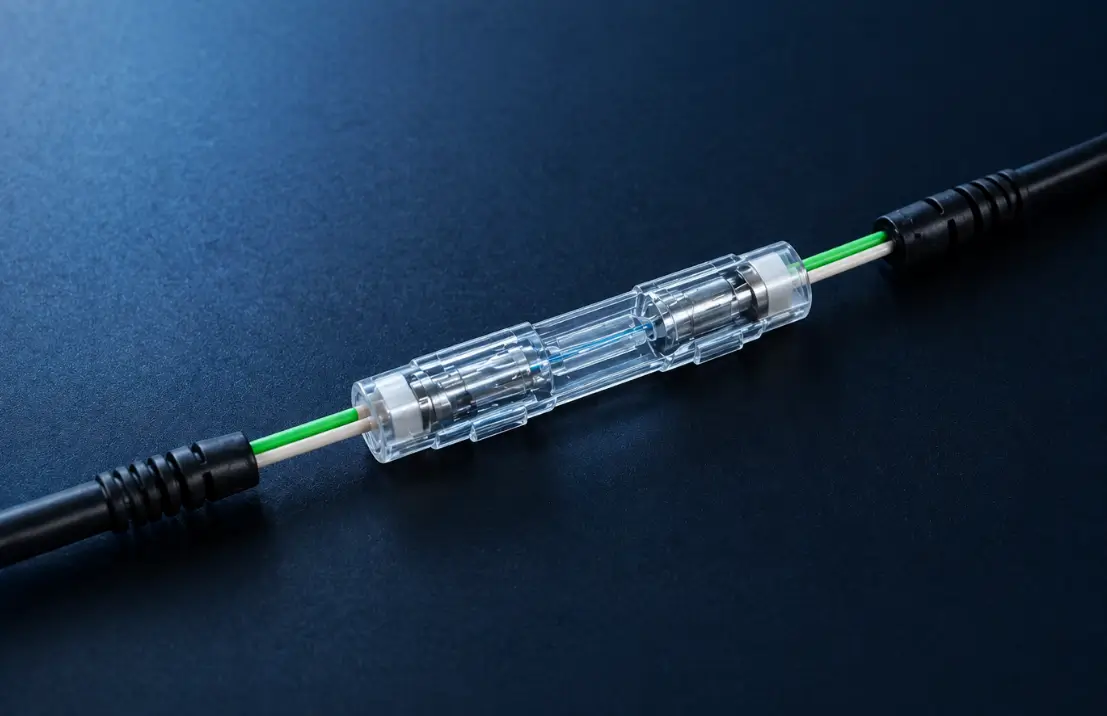

2. Mechanical Splice (การต่อเชิงกล)

หลักการ

*ใช้ตัวล็อก + Gel ช่วย Align แกนไฟเบอร์

ข้อดี

*ไม่ต้องใช้เครื่อง Fusion

* ติดตั้งเร็ว

ข้อเสีย

*Loss สูงกว่า (~0.2–0.75 dB)

*อายุการใช้งานสั้นกว่า

เหมาะกับ

* งานซ่อมฉุกเฉิน

* งานชั่วคราว

* พื้นที่ไม่มีเครื่อง Fusion



3. Connector Termination (เข้าหัว Connector)

หลักการ

ติดหัว Connector เช่น:

* SC / LC / FC / ST

แบ่งเป็น 2 แบบ:

* Epoxy + Polish (งานมาตรฐาน)

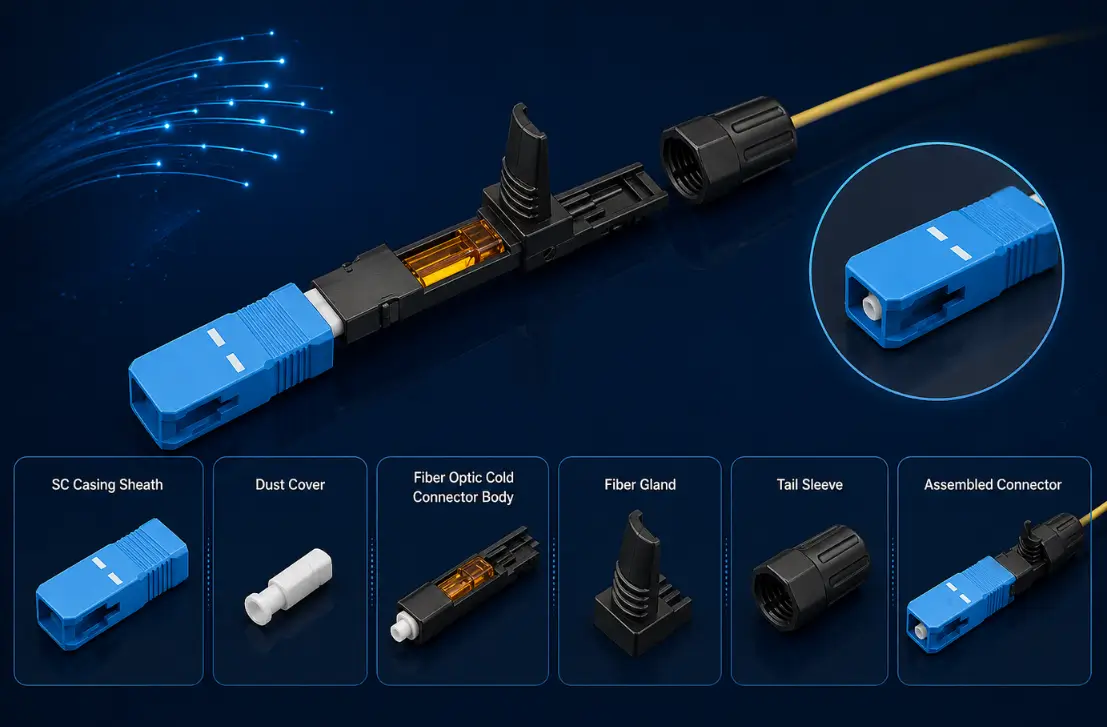

* Fast Connector (งานเร็ว)

เหมาะกับ

* งาน Rack / Patch Panel

* Data Center

* CCTV

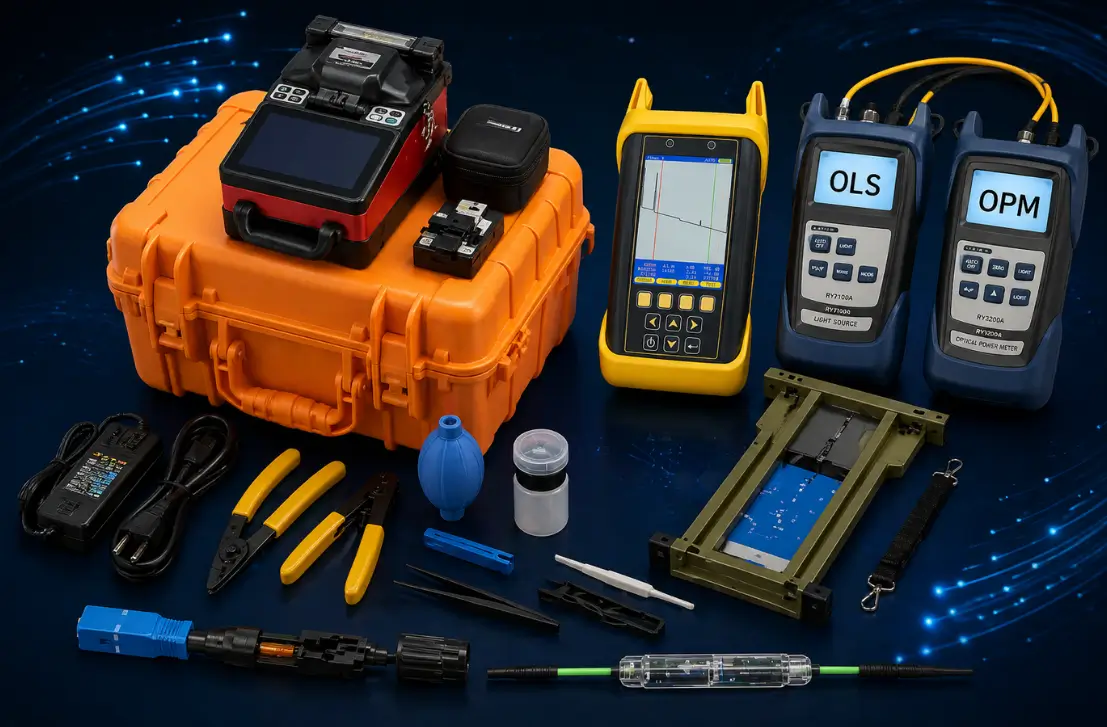

  2    อุปกรณ์ที่ใช้ในงาน Fiber Optic

เครื่องมือหลัก

  Fusion Splicer

ใช้เชื่อมสายแบบ Fusion

  Fiber Cleaver

ตัดหน้าสายให้เรียบ 90°

  Stripper

ปอก Jacket / Coating

  OTDR

วิเคราะห์ Loss / ระยะ / จุดเสีย

  OLTS (Power Meter + Light Source)

วัด Loss จริง

  Cleaning Tools

ทำความสะอาดหัว Connector



  3    วิธีเลือกใช้งานให้เหมาะสม



  4    ปัจจัยที่มีผลต่อค่าการส่งสัญญาณ (Optical Loss)

1. Alignment (การจัดแนวแกน)

Core เยื้อง → Loss สูงทันที

2. หน้าตัดสาย (End Face)

ไม่เรียบ → Reflection สูง

3. ความสะอาด

ฝุ่นเล็กๆ → Loss เพิ่มได้มาก

4. Bend Radius (การโค้งงอ)

งอเกิน → Signal Drop

5. Connector Quality

APC vs UPC มีผลต่อ Return Loss

6. Splice Quality

Fusion ดี vs Mechanical ต่างกันชัด



  5     ต่อสายไม่ดี จะเกิดอะไรขึ้น?

Loss สูง

ระบบวิ่งไม่เต็ม

Signal Drop

Link หลุด

BER สูง

Error เยอะ

OTDR Fail

ไม่ผ่านการตรวจรับงาน

เสื่อมเร็ว

อายุระบบสั้นลง



  6    Checklist สำหรับช่างหน้างาน

- ปอกสายถูกต้องหรือไม่?

- Cleave เรียบ 90° หรือไม่?

- ทำความสะอาดหรือยัง?

- ใช้หัวตรงประเภทหรือไม่?

- วัดค่า Loss แล้วหรือยัง?



FAQ: คำถามที่พบบ่อย

Q1: Fusion vs Mechanical แบบไหนดีกว่า?

A: Fusion ดีกว่าในระยะยาว (Loss ต่ำกว่า)

Q2: ค่า Loss ที่ดีควรเท่าไหร่?

• Fusion: < 0.05 dB
• Connector: < 0.3 dB

Q3: จำเป็นต้องใช้ OTDR ไหม?

A: จำเป็นในงานโครงการ / Backbone

Q4: Fiber ทำไมต้องทำความสะอาด?

A: ฝุ่นเล็กมาก → ทำให้ Loss เพิ่มทันที

Q5: APC vs UPC ต่างกันยังไง?

• APC: Return Loss ดี (งาน Telecom)
• UPC: ใช้งานทั่วไป

Q6: Fast Connector ใช้แทน Fusion ได้ไหม?

A: ใช้ได้ แต่ไม่เหมาะงานระยะยาว

Q7: Fiber งอได้แค่ไหน?

A: ปกติ ≥ 10 เท่าของเส้นผ่านศูนย์กลางสาย



สินค้าแนะนำจาก BISMON



สรุป

การเชื่อมต่อ Fiber Optic มี 3 วิธีหลัก:

Fusion → ดีที่สุด

Mechanical → เร็ว

Connector → ใช้งานทั่วไป



หัวใจสำคัญ:
Loss ต่ำ = ระบบเสถียร = ลูกค้าไม่ complain

---
