Wall Mount Enclosure คืออะไร?
Wall Mount Enclosure คืออะไร? สำคัญอย่างไรในระบบ Fiber Optic และควรเลือกแบบไหน (คู่มือฉบับ SI / FTTH / CCTV / Telecom)
ในระบบ Fiber Optic ไม่ว่าจะเป็น
FTTH (Fiber to the Home)
CCTV
อาคารสำนักงาน
Smart Building
ISP / Telecom
โรงงานอุตสาหกรรม
หนึ่งในอุปกรณ์สำคัญที่ช่วยจัดการสายไฟเบอร์ให้เป็นระเบียบ ปลอดภัย และดูแลง่าย คือ
Wall Mount Enclosure
หรือที่หลายคนเรียกว่า
Fiber Wall Box
Fiber Distribution Box
Wall Mount Fiber Enclosure
Fiber Termination Box
1. Wall Mount Enclosure คืออะไร?
Wall Mount Enclosure คือ “กล่องจัดการสาย Fiber Optic แบบติดผนัง” ที่ใช้สำหรับ
จัดเก็บสาย Fiber
ป้องกันจุดเชื่อม (Splice)
ติดตั้ง Adapter / Pigtail
กระจายสัญญาณ Fiber ไปยังปลายทาง
นิยมใช้ทั้ง Indoor และ Outdoor
2. หน้าที่สำคัญของ Wall Mount Enclosure
ป้องกันสาย Fiber เสียหาย
Fiber มีความเปราะบาง หากโดนดึง งอ หรือกระแทก อาจเกิด Loss ได้ทันที
จัดการสายให้เป็นระเบียบ
- แยก Core ชัดเจน
- ดูแลง่าย
- ลดปัญหาสายพันกัน
ใช้เป็นจุดรวมและกระจายสัญญาณ
เช่น FTTH, CCTV, อาคารสำนักงาน
ป้องกันฝุ่น ความชื้น และสภาพแวดล้อม
โดยเฉพาะรุ่น Outdoor ที่รองรับ กันน้ำ, กันฝุ่น, กัน UV
3. Wall Mount Enclosure มีกี่ประเภท
3.1 Indoor Wall Mount
ลักษณะ
- ใช้ภายในอาคาร
- ขนาดเล็ก
- น้ำหนักเบา
เหมาะกับ
Office, CCTV, ห้อง Server, FTTH ภายในอาคาร

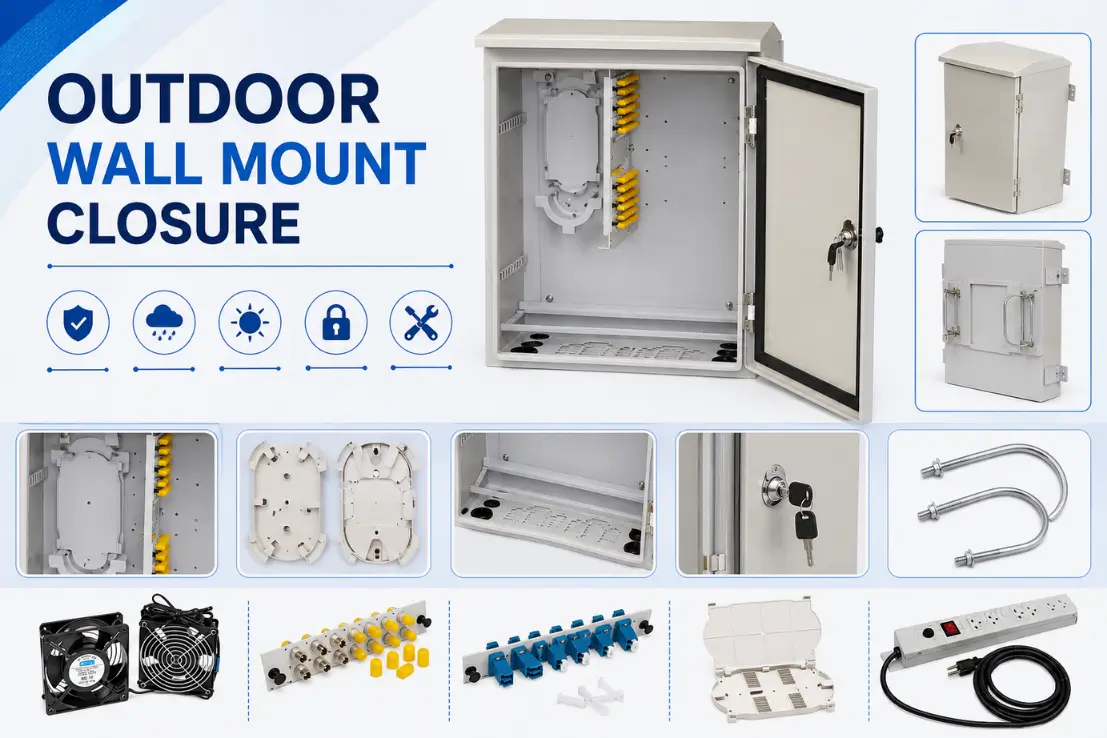

3.2 Outdoor Wall Mount
ลักษณะ
- กันน้ำ / กันฝุ่น IP65
- รองรับ Outdoor
เหมาะกับ
เสาไฟ, อาคารภายนอก, Smart City, Telecom

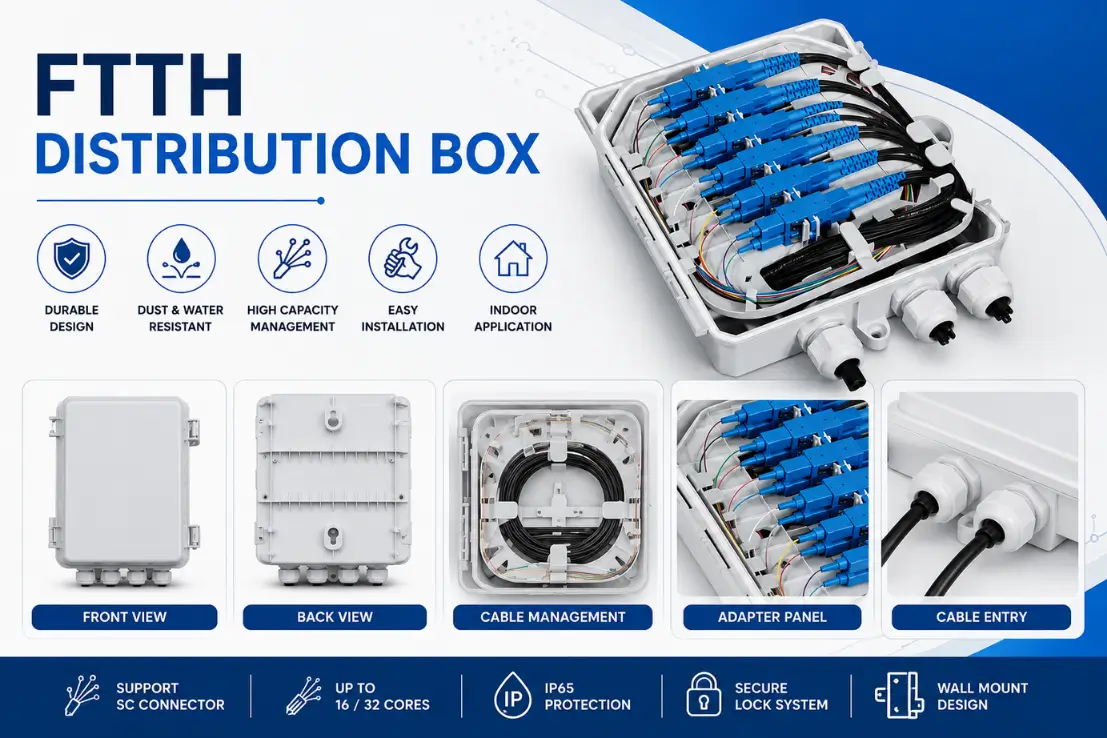

3.3 FTTH Distribution Box
ลักษณะ
รองรับ Splitter
ใช้กระจาย Fiber ถึงผู้ใช้งาน
เหมาะกับ
FTTH, ISP, Apartment, Condo

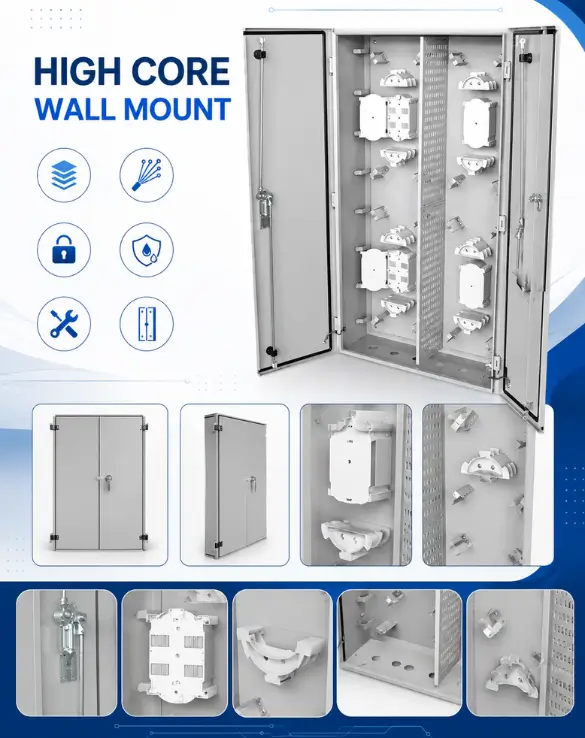

3.4 High Core Wall Mount
ลักษณะ
รองรับ 48 Core, 96 Core, 400–800 Core
เหมาะกับ Backbone, Telecom, Large Building

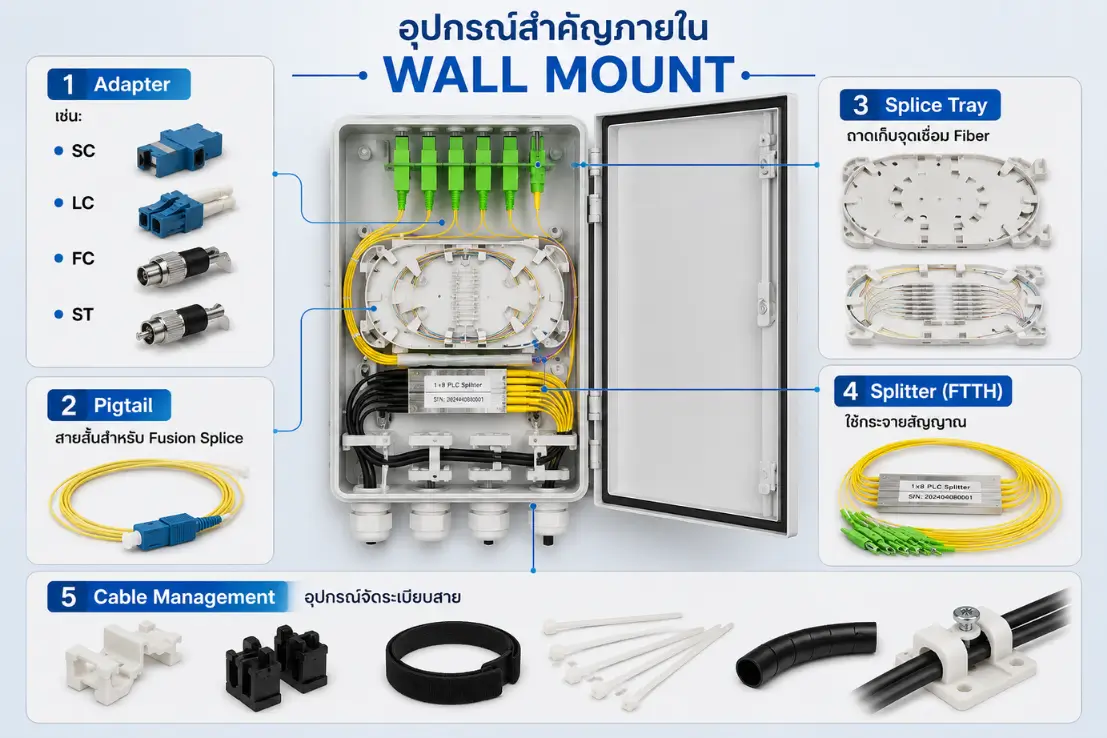

4. อุปกรณ์สำคัญภายใน Wall Mount
Adapter
เช่น SC, LC, FC, ST
Pigtail
สายสั้นสำหรับ Fusion Splice
Splice Tray
ถาดเก็บจุดเชื่อม Fiber
Splitter (FTTH)
ใช้กระจายสัญญาณ
Cable Management
อุปกรณ์จัดระเบียบสาย
5. อุปกรณ์ที่ต้องใช้ในการติดตั้ง

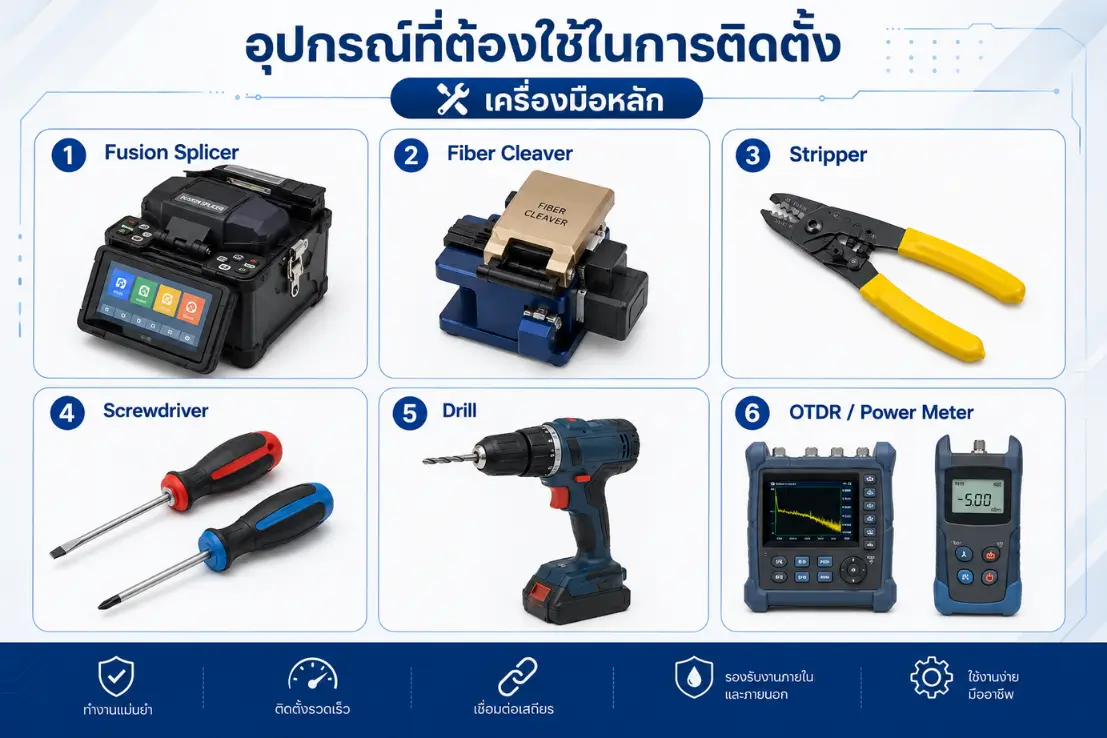

เครื่องมือหลัก
- Fusion Splicer
- Fiber Cleaver
- Stripper
- Screwdriver
- Drill
- OTDR / Power Meter

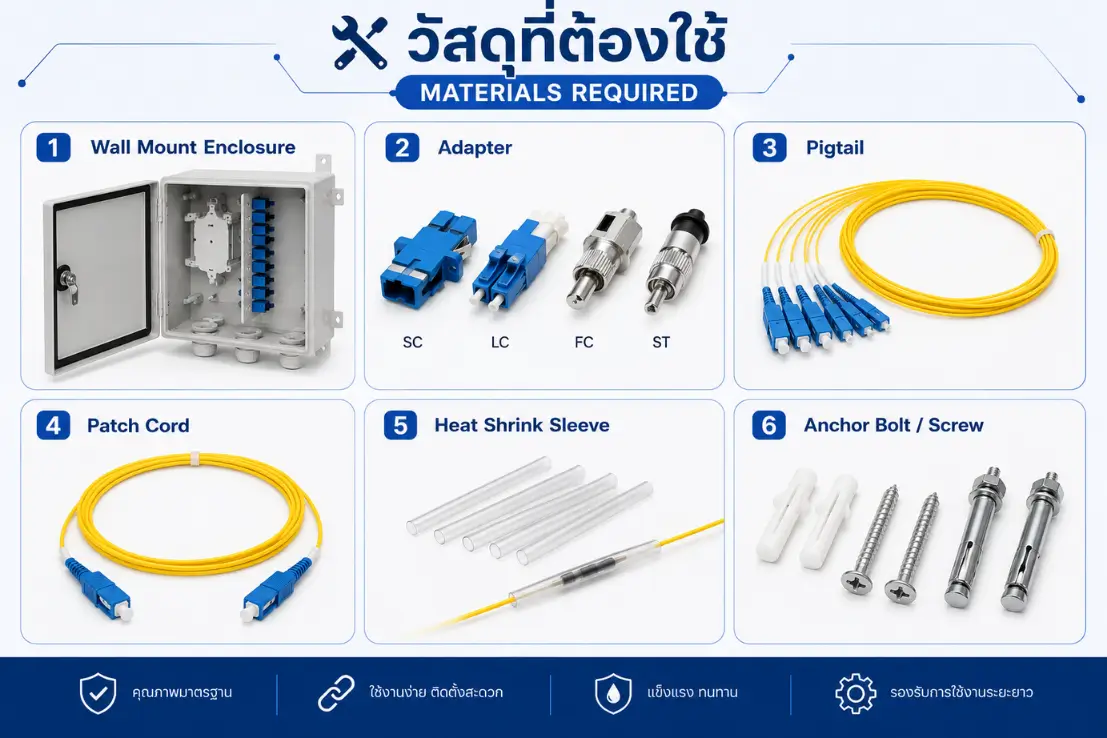

วัสดุที่ต้องใช้
- Wall Mount Enclosure
- Adapter
- Pigtail
- Patch Cord
- Heat Shrink Sleeve
- Anchor Bolt / Screw

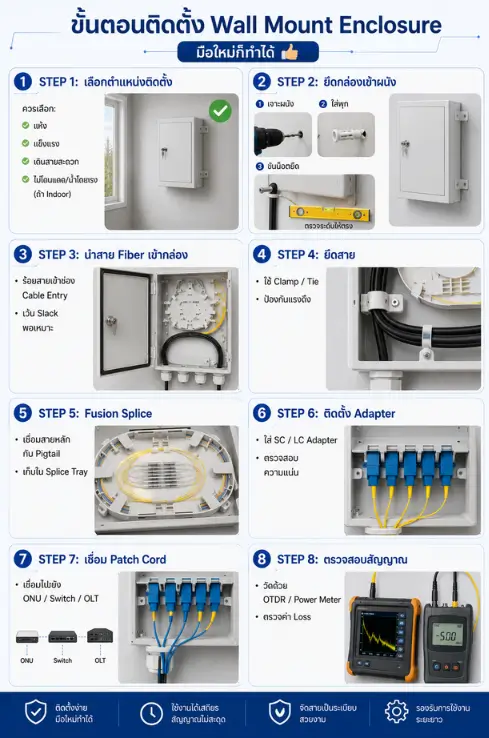

6. ขั้นตอนติดตั้ง Wall Mount Enclosure (มือใหม่ก็ทำได้)
STEP 1: เลือกตำแหน่งติดตั้ง
ควรเลือก
- แห้ง
- แข็งแรง
- เดินสายสะดวก
- ไม่โดนแดด/น้ำโดยตรง (ถ้า Indoor)
STEP 2: ยึดกล่องเข้าผนัง
- เจาะผนัง
- ใส่พุก
- ขันน็อตยึด
ตรวจระดับให้ตรง
STEP 3: นำสาย Fiber เข้ากล่อง
- ร้อยสายเข้าช่อง Cable Entry
- เว้น Slack พอเหมาะ
STEP 4: ยึดสาย
- ใช้ Clamp / Tie
- ป้องกันแรงดึง
STEP 5: Fusion Splice
- เชื่อมสายหลักกับ Pigtail
- เก็บใน Splice Tray
STEP 6: ติดตั้ง Adapter
- ใส่ SC / LC Adapter
- ตรวจสอบความแน่น
STEP 7: เชื่อม Patch Cord
- เชื่อมไปยัง ONU / Switch / OLT
STEP 8: ตรวจสอบสัญญาณ
- วัดด้วย OTDR / Power Meter
- ตรวจค่า Loss
7. ปัญหาที่พบบ่อย
Fiber งอเกินไป → Loss สูง
จัดสายไม่ดี → Maintenance ยาก
ไม่มี Label → หา Core ไม่เจอ
ใช้กล่อง Indoor กลางแจ้ง → เสียหายเร็ว
8. Checklist ก่อนส่งมอบงาน
- Fiber ไม่งอ
- Label ครบ
- Splice เรียบร้อย
- Adapter แน่น
- OTDR ผ่าน
9. วิธีเลือก Wall Mount Enclosure
เลือกจาก
- จำนวน Core
- Indoor / Outdoor
- รองรับ Splitter หรือไม่
- จำนวน Adapter
- ขนาดพื้นที่ติดตั้ง
สินค้าแนะนำจาก BISMON
Wall Mount Enclosure
24-48 Port Wall Mount for FTTH
Wall Mount Outdoor for CCTV & IP Cemera
96 Port Wall Mount Outdoor Double Layer-FIN
96 Port Wall Mount Outdoor Double Layer (Pilot Lamp)
96 Port Wall Mount Outdoor Double Layer
FAQ: คำถามที่พบบ่อย
Q1: Wall Mount กับ Rack Mount ต่างกันยังไง?
A:
Wall Mount → ติดผนัง
Rack Mount → ติดตู้ Rack 19"
Q2: Outdoor จำเป็นต้องกันน้ำไหม?
A: จำเป็นมาก ควรเลือก IP65 ขึ้นไป
Q3: FTTH ต้องใช้ Splitter Box ไหม?
A: ถ้ากระจายหลายบ้าน → จำเป็น
Q4: SC หรือ LC แบบไหนนิยม?
SC → FTTH / Telecom
LC → Data Center
Q5: จำเป็นต้องใช้ OTDR หลังติดตั้งไหม?
A: จำเป็นสำหรับงานระบบมืออาชีพ
Q6: Fiber งอได้แค่ไหน?
A: อย่างน้อย 10 เท่าของเส้นผ่านศูนย์กลางสาย
Q7: Indoor ใช้ Outdoor ได้ไหม?
A: ได้ แต่ราคาสูงกว่าและใหญ่กว่า
Q8: Outdoor ใช้ Indoor ได้ไหม?
A: ไม่ควร เพราะไม่ทนแดด/ฝน จะทำให้วัสดุเสียหายและส่งผลกระทบกับสายไฟเบอร์โดยตรง
สรุป
Wall Mount Enclosure คือ “ศูนย์กลางจัดการ Fiber แบบติดผนัง” ที่ช่วยให้ระบบ
เป็นระเบียบ
ปลอดภัย
ดูแลง่าย
ขยายในอนาคตได้ง่าย
เหมาะกับ
FTTH
CCTV
Smart Building
Telecom
Enterprise Network
