สาย Coaxial / สาย RG คืออะไร? มีกี่ชนิด ใช้กับงานอะไรบ้าง

  Mr.bismon     21/05/2026

สาย Coaxial หรือสายโคแอกเชียล เป็นสายสัญญาณที่ออกแบบมาเพื่อส่งสัญญาณไฟฟ้าความถี่สูง เช่น สัญญาณภาพ, สัญญาณ RF, สัญญาณกล้อง CCTV, สัญญาณเสาอากาศ, ระบบ CATV, ระบบสื่อสาร และงานอุตสาหกรรมบางประเภท



จุดเด่นของสาย Coaxial คือมีโครงสร้างแบบ “แกนกลางร่วมศูนย์” หรือ Co-Axial ทำให้สามารถส่งสัญญาณได้เสถียร ลดสัญญาณรบกวนได้ดี และเหมาะกับงานที่ต้องการคุณภาพสัญญาณต่อเนื่องในระยะทางที่เหมาะสม



  1   สาย Coaxial คืออะไร?

สาย Coaxial คือสายที่มีตัวนำสัญญาณอยู่ตรงกลาง และมีชั้นฉนวนกับชิลด์ล้อมรอบ เพื่อป้องกันสัญญาณรบกวนจากภายนอก

โครงสร้างหลักของสาย Coaxial ประกอบด้วย

1. Center Conductor
แกนทองแดงหรือตัวนำกลาง ทำหน้าที่ส่งสัญญาณหลัก

2. Dielectric Insulation
ฉนวนรอบแกนกลาง ช่วยคงระยะห่างและค่าทางไฟฟ้า

3. Shield / Braid / Foil
ชั้นป้องกันสัญญาณรบกวน เช่น ฟอยล์หรือถักทองแดง

4. Outer Jacket
เปลือกนอกของสาย ป้องกันการขูดขีด ความชื้น และสภาพแวดล้อม



  2   สาย RG คืออะไร?

RG ย่อมาจาก Radio Guide เป็นชื่อเรียกกลุ่มสาย Coaxial ตามมาตรฐานดั้งเดิมที่ใช้แยกประเภทสายตามขนาด โครงสร้าง ค่า Impedance และลักษณะการใช้งาน

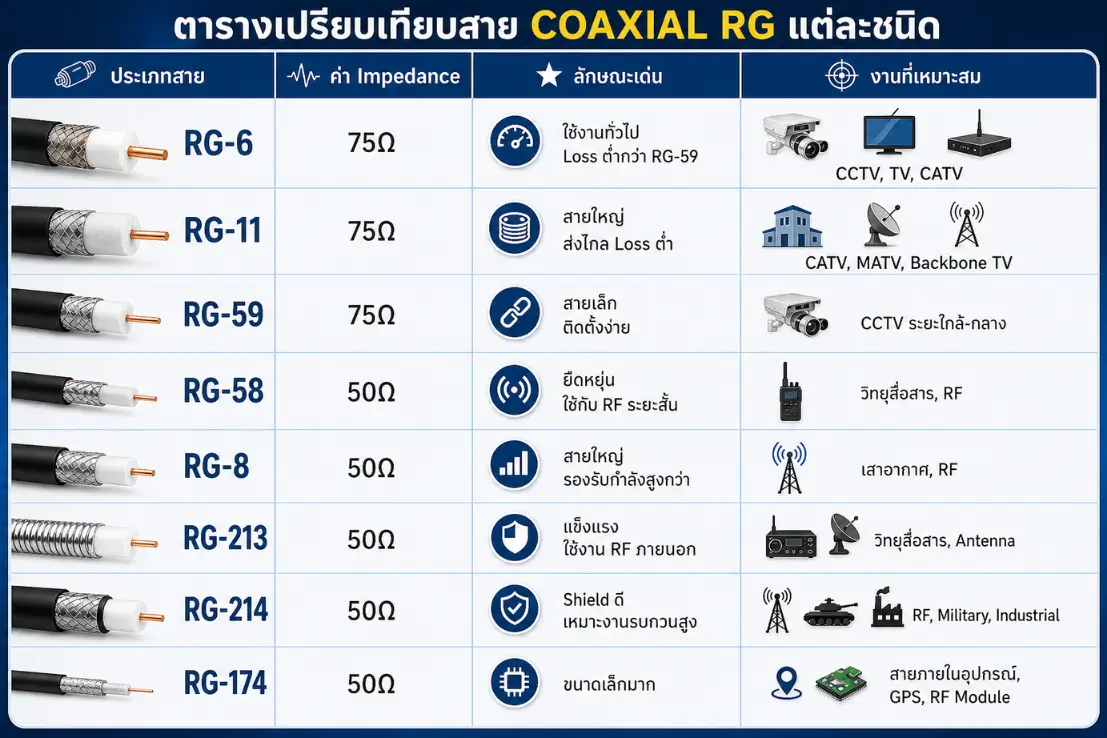

ตัวอย่างสาย RG ที่พบได้บ่อย

- RG-6

- RG-8

- RG-11

- RG-58

- RG-59

- RG-174

- RG-213

- RG-214

แต่ละรุ่นมีขนาดสาย ค่า Loss และการใช้งานต่างกัน จึงต้องเลือกให้เหมาะกับระบบ



  3   สาย Coaxial ใช้ทำอะไรได้บ้าง?

3.1 ระบบกล้องวงจรปิด CCTV

สาย Coaxial โดยเฉพาะ RG-59 และ RG-6 นิยมใช้ในระบบกล้อง Analog CCTV, HD-TVI, HD-CVI และ AHD

เหมาะกับ

- กล้องวงจรปิดอาคาร

- ระบบรักษาความปลอดภัย

- งานอัปเกรดจากกล้อง Analog เดิม

- เดินสายภาพจากกล้องไป DVR

ข้อดีคือส่งสัญญาณภาพได้เสถียร และใช้ร่วมกับหัว BNC ได้ง่าย

3.2 ระบบทีวี / CATV / MATV

สาย RG-6 และ RG-11 นิยมใช้ในระบบทีวีรวม, เสาอากาศ, เคเบิลทีวี และระบบกระจายสัญญาณภายในอาคาร

เหมาะกับ

- อาคารสำนักงาน

- คอนโดมิเนียม

- โรงแรม

- โรงพยาบาล

- ระบบทีวีรวมภายในอาคาร

RG-11 เหมาะกับระยะไกลกว่า RG-6 เพราะมี Loss ต่ำกว่า แต่สายใหญ่และติดตั้งยากกว่า

3.3 ระบบ RF / วิทยุสื่อสาร / เสาอากาศ

สาย RG-8, RG-58, RG-213 และ RG-214 นิยมใช้กับระบบ RF และเสาอากาศ

เหมาะกับ

- วิทยุสื่อสาร

- ระบบเสาอากาศ

- ระบบ Wireless RF

- งานสื่อสารภาคสนาม

- เครื่องมือวัดสัญญาณ

สายกลุ่มนี้ต้องเลือกให้เหมาะกับความถี่ กำลังส่ง และระยะทาง

3.4 งาน Network / Industrial / Instrumentation

บางระบบอุตสาหกรรมยังใช้ Coaxial สำหรับส่งสัญญาณเฉพาะทาง เช่น เครื่องมือวัด, ระบบควบคุม, ระบบสัญญาณความถี่สูง หรืออุปกรณ์เดิมที่ใช้พอร์ต Coaxial

เหมาะกับ

- โรงงานอุตสาหกรรม

- ระบบควบคุม

- เครื่องมือวัด

- ระบบสัญญาณเฉพาะทาง

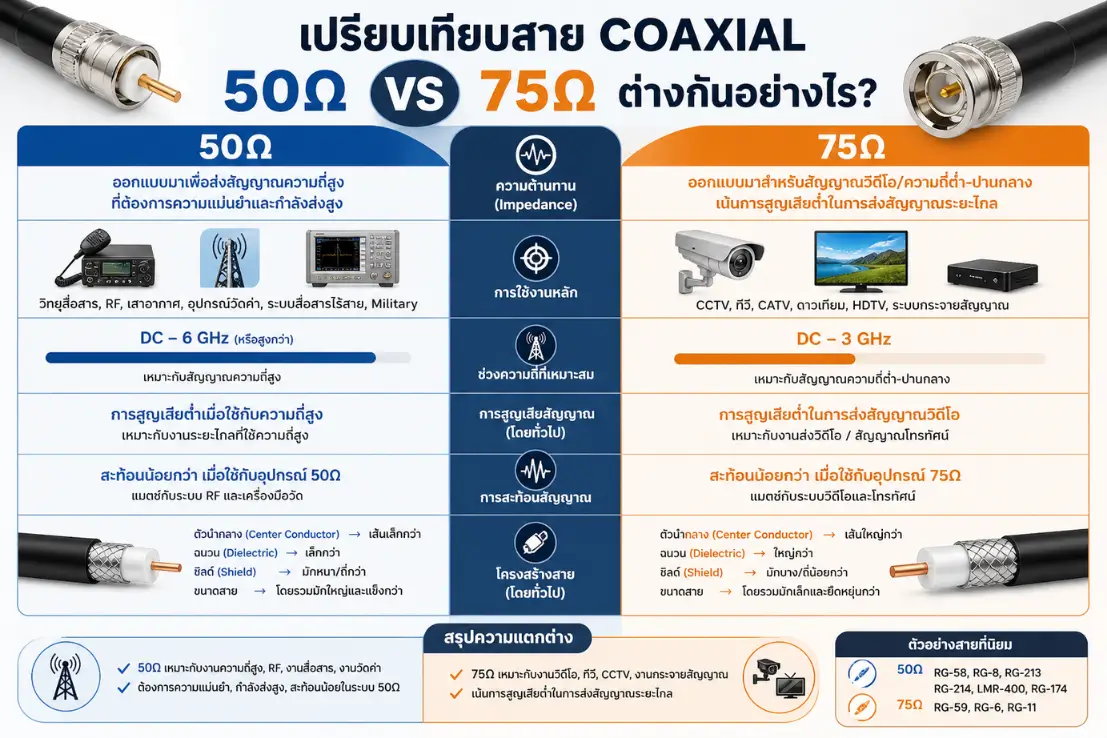

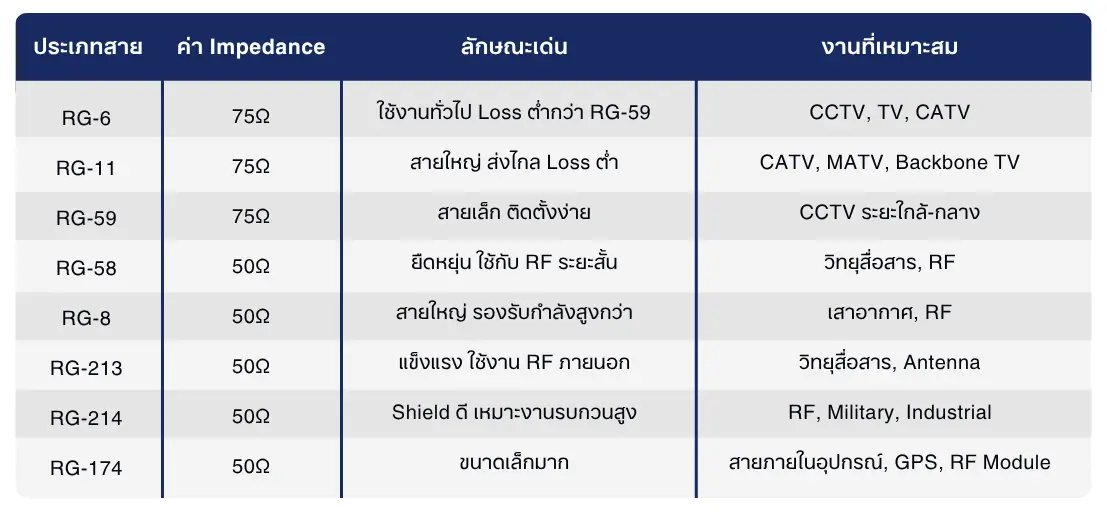

  5   สาย Coaxial 50Ω vs 75Ω ต่างกันอย่างไร?

5.1 สาย 75Ω

เหมาะกับงานภาพและกระจายสัญญาณ เช่น

- CCTV

- TV

- CATV

- MATV

- Video Signal

ตัวอย่างสาย

- RG-6

- RG-11

- RG-59

5.2 สาย 50Ω

เหมาะกับงาน RF / Data / Wireless / Radio เช่น:

- วิทยุสื่อสาร

- เสาอากาศ

- เครื่องส่งสัญญาณ

- RF Test Equipment

ตัวอย่างสาย

- RG-58

- RG-8

- RG-213

- RG-214

- RG-174

ข้อควรระวัง: ไม่ควรนำสาย 50Ω และ 75Ω มาใช้แทนกันโดยไม่ตรวจสอบระบบ เพราะอาจเกิด Impedance Mismatch ทำให้สัญญาณสะท้อน Loss สูง หรือคุณภาพสัญญาณลดลง



  6   หัว Connector ที่ใช้กับสาย Coaxial

สาย Coaxial ต้องเลือกหัวให้ตรงกับชนิดสายและระบบที่ใช้งาน

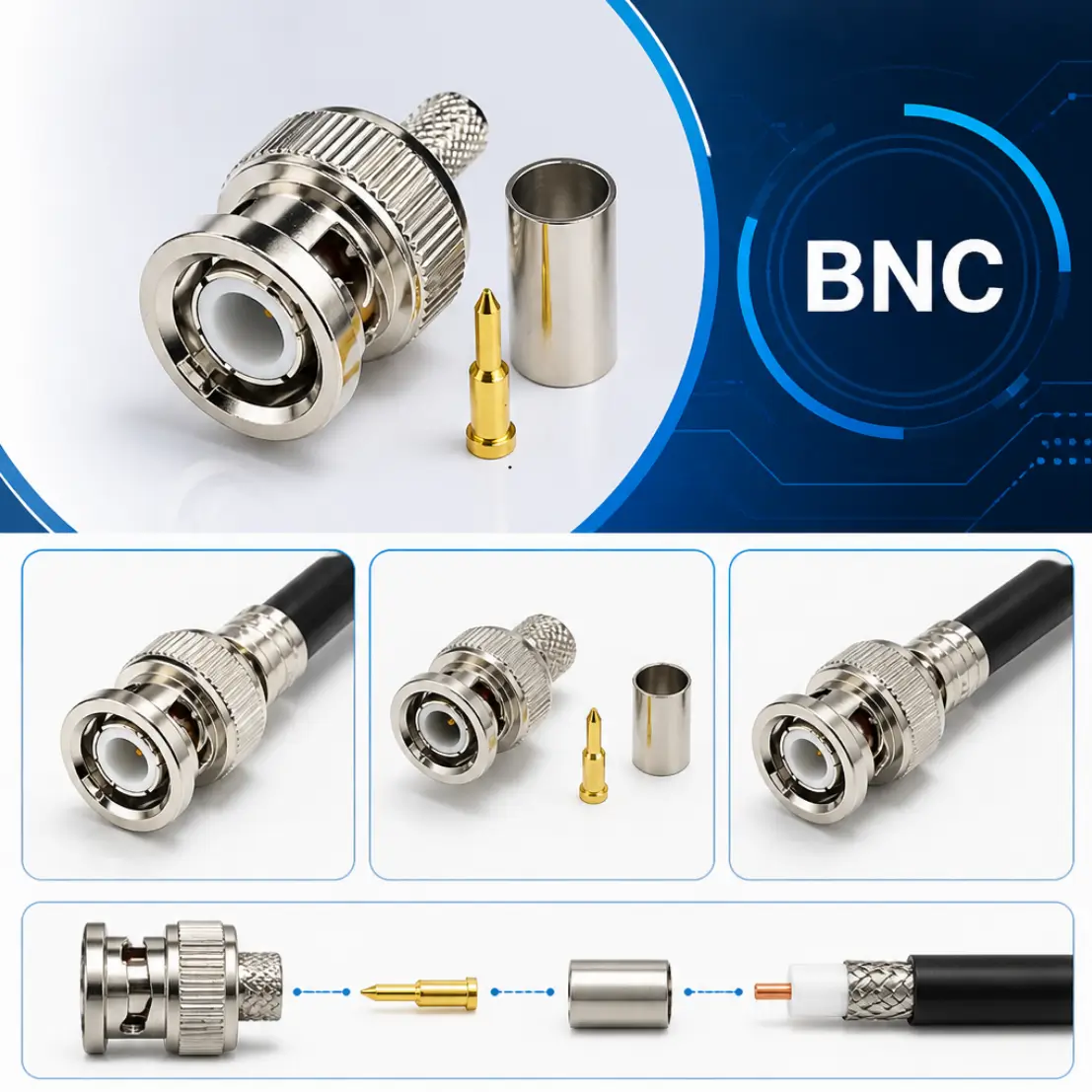

6.1 หัว BNC

ใช้บ่อยกับ

- กล้อง CCTV

- DVR

- เครื่องมือวัด

- สัญญาณ Video

ลักษณะเด่น

- ล็อกแบบหมุน

- ติดตั้งง่าย

- ถอดเข้าออกสะดวก

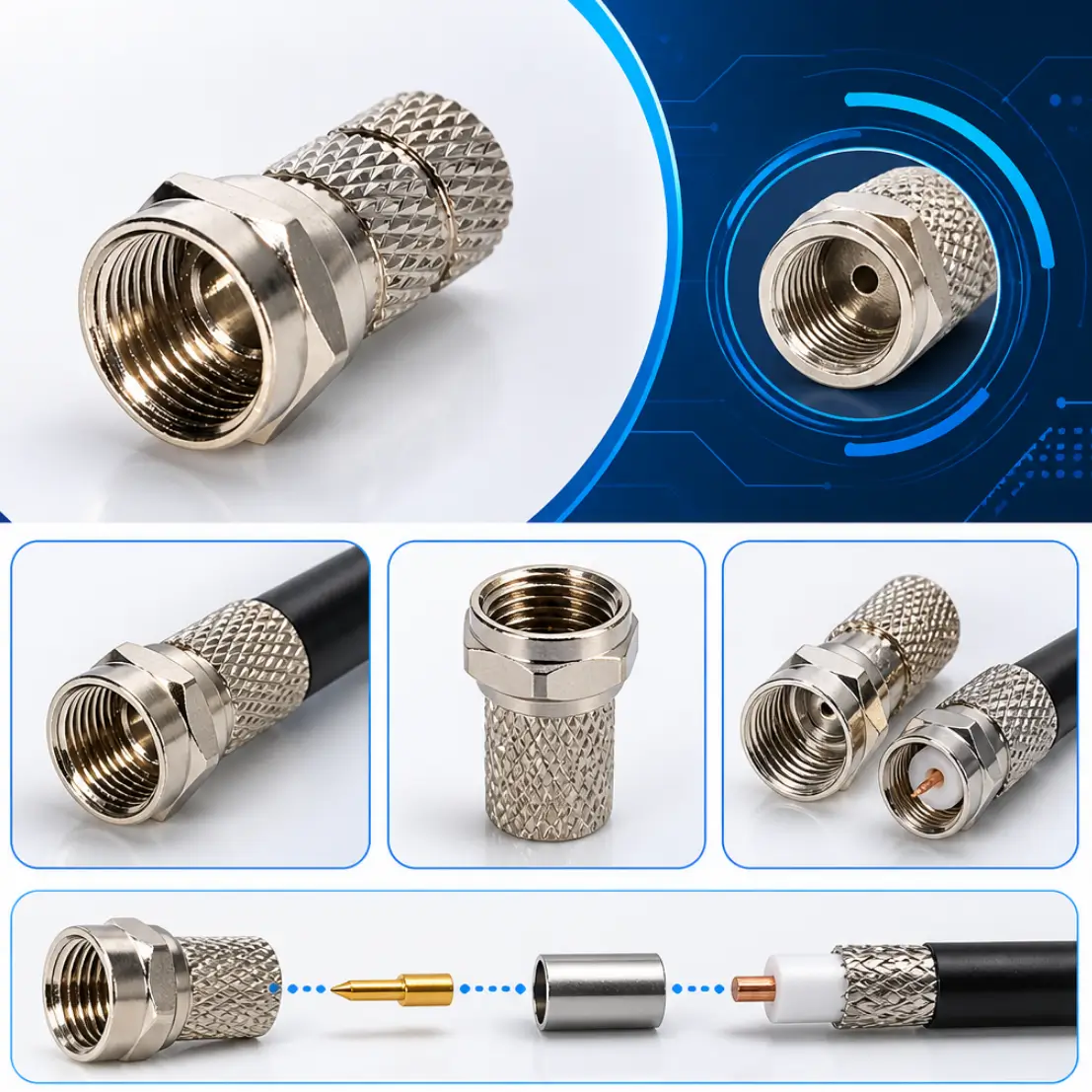

6.2 หัว F-Type

ใช้บ่อยกับ

- TV

- CATV

- MATV

- Satellite

ลักษณะเด่น

- เกลียวหมุนแน่น

- ราคาประหยัด

- เหมาะงานกระจายสัญญาณทีวี

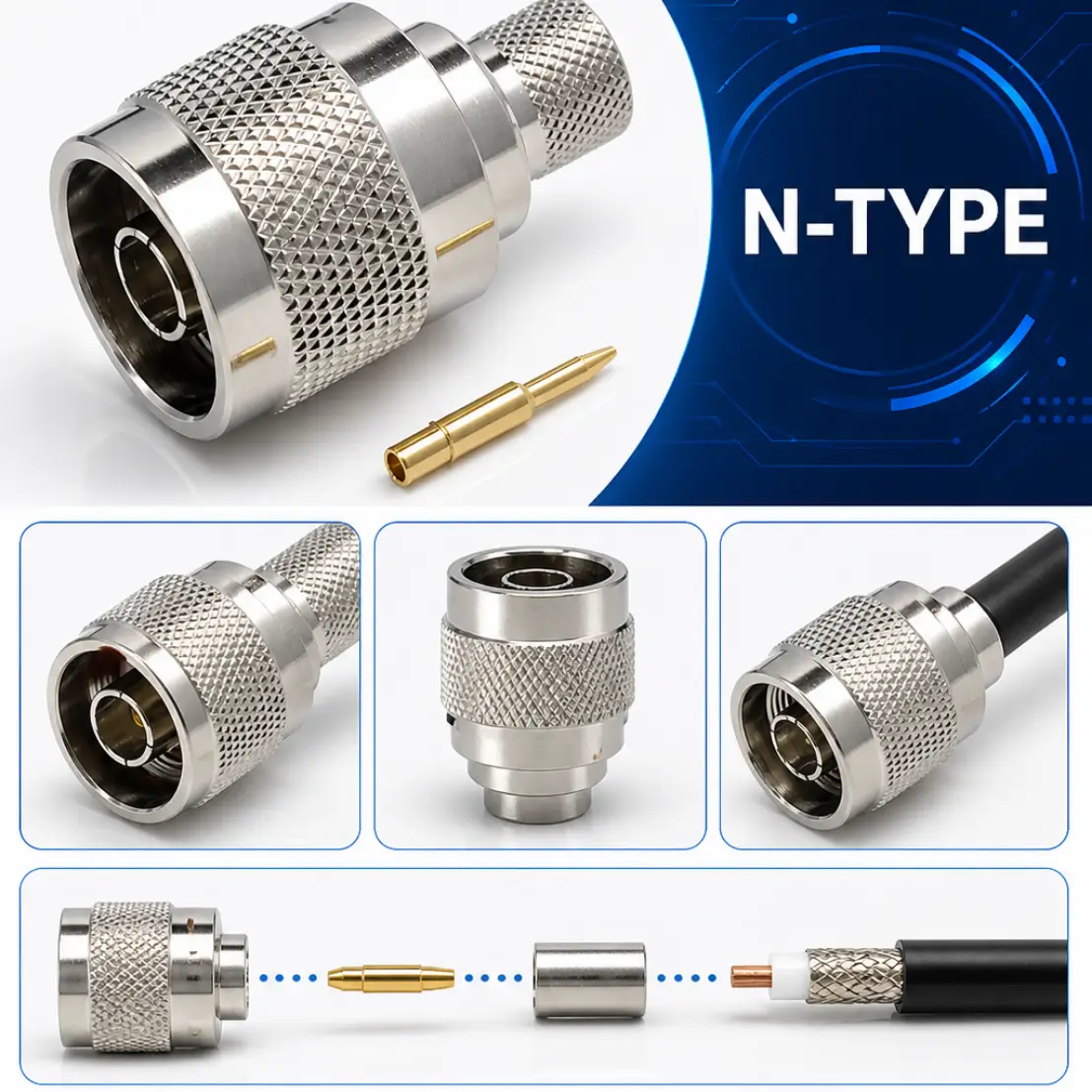

6.3 หัว N-Type

ใช้บ่อยกับ

- เสาอากาศ

- RF Outdoor

- Wireless System

ลักษณะเด่น

- แข็งแรง

- รองรับงานภายนอก

- เหมาะกับความถี่สูง

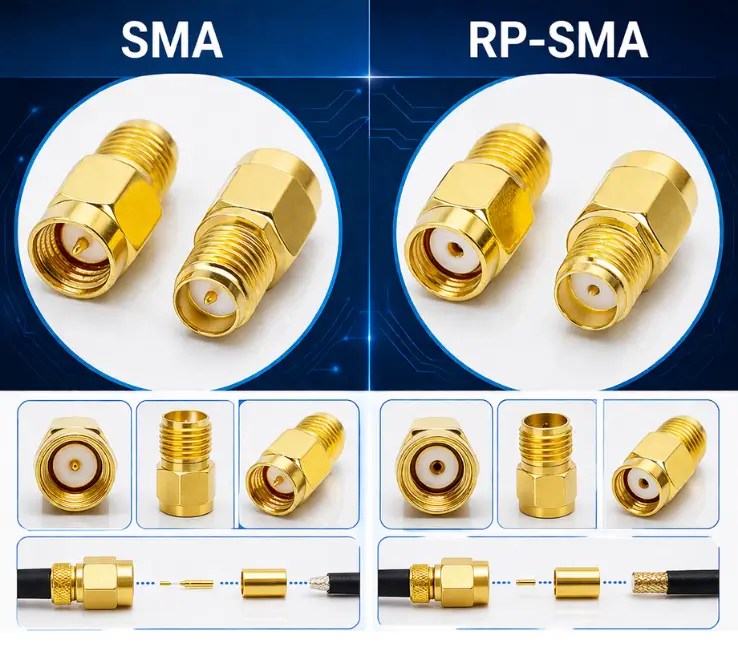

6.4 หัว SMA / RP-SMA

ใช้บ่อยกับ

- Wi-Fi Antenna

- GPS

- RF Module

- IoT Device

ลักษณะเด่น

- ขนาดเล็ก

- ใช้กับอุปกรณ์สื่อสารไร้สาย



  7   ประโยชน์ของสาย Coaxial / RG

7.1 ส่งสัญญาณได้เสถียร

โครงสร้าง Shield ช่วยลดสัญญาณรบกวน ทำให้เหมาะกับงานภาพและ RF

7.2 ใช้งานได้หลากหลายระบบ

รองรับทั้ง CCTV, TV, MATV, CATV, RF, Antenna และงานเครื่องมือวัด

7.3 ติดตั้งง่ายและหาอุปกรณ์ร่วมได้ง่าย

หัว BNC, F-Type, N-Type และเครื่องมือเข้าหัวมีให้เลือกหลากหลาย

7.4 รองรับงานเดิมที่ยังใช้งานอยู่

หลายอาคารยังมีระบบ Coaxial เดิม เช่น CCTV Analog หรือ MATV ซึ่งสามารถซ่อมแซมและต่อยอดได้

7.5 เหมาะกับงานสัญญาณเฉพาะทาง

บางระบบยังต้องใช้ Coaxial เพราะมีคุณสมบัติด้าน Impedance และการส่งสัญญาณ RF ที่เหมาะสมกว่า UTP ทั่วไป



  8   วิธีเลือกสาย Coaxial ให้เหมาะกับงาน

8.1 เลือกจากระบบที่ใช้งาน

CCTV → RG-59 / RG-6

TV / CATV / MATV → RG-6 / RG-11

RF / Antenna → RG-58 / RG-8 / RG-213

GPS / IoT / Module → RG-174 / SMA Cable

8.2 เลือกจากระยะทาง

ระยะสั้น → RG-59 / RG-58

ระยะกลาง → RG-6 / RG-213

ระยะไกล → RG-11 / RG-8

8.3 เลือกจากค่า Impedance

งานภาพ / TV → 75Ω

งาน RF / Radio → 50Ω

8.4 เลือกจากสภาพแวดล้อม

Indoor → Jacket มาตรฐาน

Outdoor → Jacket ทน UV / ความชื้น

โรงงาน → Shield ดี / Jacket แข็งแรง

งานติดตั้งถาวร → เลือกสายคุณภาพสูงและหัวเข้ากับสายจริง



  9   ปัญหาที่เกิดจากการเลือกสายผิด

9.1 ภาพล้ม / ภาพแตก / มี Noise

มักเกิดจากสายคุณภาพต่ำ, Shield ไม่ดี, เข้าหัวไม่แน่น หรือใช้สายผิดประเภท

9.2 สัญญาณอ่อนเมื่อเดินไกล

สายที่มี Loss สูงหรือขนาดเล็กเกินไปอาจทำให้ปลายทางรับสัญญาณไม่พอ

9.3 ระบบ RF ทำงานไม่เต็มประสิทธิภาพ

หากใช้สายผิด Impedance เช่น เอา 75Ω ไปใช้กับระบบ 50Ω อาจเกิดสัญญาณสะท้อนและ Loss สูง

9.4 หัวหลุด / Contact ไม่ดี

เกิดจากใช้หัวไม่ตรงกับขนาดสาย หรือเข้าหัวไม่ถูกวิธี

9.5 อายุการใช้งานสั้น

หากใช้สาย Indoor เดิน Outdoor อาจเสื่อมจากแดด ความชื้น และอุณหภูมิ



 10   Checklist ก่อนสั่งซื้อสาย Coaxial / RG

- ใช้กับระบบอะไร? CCTV, TV, MATV, RF หรือ Antenna

- ต้องการ Impedance 50Ω หรือ 75Ω

- เดินระยะทางกี่เมตร

- ใช้งาน Indoor หรือ Outdoor

- ใช้หัว Connector แบบใด

- ต้องการ Shield ระดับไหน

- ต้องการสายพร้อมเข้าหัว หรือสายม้วน

- มีข้อกำหนด TOR หรือมาตรฐานงานโครงการหรือไม่



สินค้าแนะนำจาก BISMON

JIS Type Coaxial Cable



RG Type Coaxial Cable

Coaxial Cable RG-8

Coaxial Cable RG-6

Coaxial Cable RG-11

Coaxial Cable RG-58

Coaxial Cable RG-59

Coaxial Cable RG-62

Coaxial Cable RG-174



สรุป

สาย Coaxial / RG เป็นสายสัญญาณที่ยังมีความสำคัญในงานระบบจำนวนมาก โดยเฉพาะระบบ CCTV, TV, MATV, CATV, RF และเสาอากาศ

หลักการเลือกให้ถูกต้องคือ

เลือกตามระบบ + เลือกค่า Impedance ให้ตรง + เลือกหัว Connector ให้เหมาะ + เลือกคุณภาพสายตามระยะและสภาพแวดล้อม

หากเลือกถูก ระบบจะส่งสัญญาณได้เสถียร ลดปัญหา Noise และช่วยให้งานติดตั้งผ่านมาตรฐานได้ง่ายขึ้น

FAQ: คำถามที่พบบ่อยเกี่ยวกับสาย Coaxial / สาย RG

Q1: สาย Coaxial กับสาย RG คืออันเดียวกันไหม?

A: สาย RG เป็นกลุ่มหนึ่งของสาย Coaxial โดย RG จะเป็นรหัสเรียกประเภทสาย เช่น RG-6, RG-11, RG-58 และ RG-59

Q2: RG-6 กับ RG-59 ต่างกันอย่างไร?

A: RG-6 มีขนาดใหญ่กว่าและ Loss ต่ำกว่า เหมาะกับ CCTV, TV, CATV และระยะที่ไกลกว่า ส่วน RG-59 เล็กกว่า ติดตั้งง่าย เหมาะกับ CCTV ระยะใกล้ถึงกลาง

Q3: CCTV ควรใช้สาย RG รุ่นไหน?

A: งาน CCTV นิยมใช้ RG-59 หรือ RG-6 โดย RG-59 เหมาะกับระยะไม่ไกลมาก ส่วน RG-6 เหมาะกับงานที่ต้องการส่งไกลกว่าและลด Loss ได้ดีกว่า

Q4: สาย 50Ω กับ 75Ω ใช้แทนกันได้ไหม?

A: ไม่แนะนำ เพราะอาจทำให้เกิด Impedance Mismatch ส่งผลให้สัญญาณสะท้อน Loss สูง และระบบทำงานไม่เต็มประสิทธิภาพ

Q5: สาย RG-11 ใช้กับงานอะไร?

A: RG-11 เหมาะกับระบบ TV, CATV, MATV หรือระบบกระจายสัญญาณที่ต้องเดินระยะไกล เพราะมี Loss ต่ำกว่า RG-6 แต่สายใหญ่และติดตั้งยากกว่า

Q6: หัว BNC ใช้กับสายอะไร?

A: หัว BNC นิยมใช้กับสาย RG-59, RG-6 และสาย Coaxial ที่ใช้ในระบบ CCTV หรือเครื่องมือวัดบางประเภท

Q7: หัว F-Type ใช้กับงานอะไร?

A: หัว F-Type ใช้กับระบบ TV, CATV, MATV, Satellite และระบบเสาอากาศภายในอาคาร

Q8: สาย Coaxial ใช้แทนสาย LAN ได้ไหม?

A: โดยทั่วไปไม่ใช่สายแทนกันโดยตรง เพราะ Coaxial ใช้ส่งสัญญาณคนละรูปแบบกับสาย LAN UTP/STP แต่บางระบบสามารถใช้ตัวแปลง Ethernet over Coax ได้

Q9: สาย Coaxial ใช้ Outdoor ได้ไหม?

A: ใช้ได้ถ้าเลือกสายที่มี Jacket สำหรับ Outdoor เช่น ทน UV ความชื้น และสภาพอากาศ ไม่ควรนำสาย Indoor ไปเดิน Outdoor โดยตรง

Q10: ทำไมภาพ CCTV มีเส้นรบกวนหรือ Noise?

A: สาเหตุที่พบบ่อยคือ Shield ไม่ดี, สายยาวเกินไป, หัว BNC เข้าหัวไม่แน่น, มีสัญญาณรบกวนใกล้สาย หรือใช้สายผิดประเภท

Q11: สาย RG-58 ใช้กับ CCTV ได้ไหม?

A: ไม่เหมาะ เพราะ RG-58 เป็นสาย 50Ω มักใช้กับ RF / Radio ส่วน CCTV ทั่วไปใช้สาย 75Ω เช่น RG-59 หรือ RG-6

Q12: ต้องเลือกสาย Coaxial ตามความถี่ไหม?

A: ควรเลือก เพราะสายแต่ละรุ่นมีค่า Loss แตกต่างกันตามความถี่ ยิ่งความถี่สูงและระยะไกล ยิ่งต้องเลือกสายที่ Loss ต่ำกว่า

---
