Optical Attenuator คืออะไร? คู่มือเลือกตัวลดทอนแสงสำหรับระบบ Fiber Optic Network

  Mr.bismon     09/06/2026

ในระบบ Fiber Optic การส่งสัญญาณแสงไม่ได้หมายความว่า “แรงที่สุดคือดีที่สุด” เสมอไป เพราะถ้ากำลังแสงที่รับเข้าที่อุปกรณ์ปลายทางสูงเกินค่าที่รองรับ อาจทำให้ Receiver ทำงานผิดพลาด สัญญาณ Error หรือในบางกรณีอาจทำให้อุปกรณ์เสียหายได้



อุปกรณ์ที่ใช้แก้ปัญหานี้คือ Optical Attenuator หรือ “ตัวลดทอนแสงไฟเบอร์ออฟติก”



1. Optical Attenuator คืออะไร?

Optical Attenuator คืออุปกรณ์ที่ใช้ลดกำลังแสงในระบบ Fiber Optic ให้อยู่ในระดับที่เหมาะสมก่อนเข้าสู่อุปกรณ์รับสัญญาณ เช่น SFP, Media Converter, OLT, ONU, Switch หรือเครื่องมือทดสอบ

หน้าที่หลักคือ:

   ลด Optical Power ที่แรงเกินไป

   ป้องกัน Receiver รับแสงเกิน

   ปรับค่า Link Budget ให้เหมาะสม

   ใช้จำลองระยะทางหรือ Loss ในการทดสอบ

   ช่วยให้ระบบ Fiber ทำงานเสถียรขึ้น



2. ทำไมต้องใช้ Optical Attenuator?

ในระบบ Fiber Optic โดยเฉพาะงานระยะใกล้ อาจเกิดกรณีที่ใช้ Transceiver ระยะไกล เช่น 10 km, 20 km, 40 km แต่เดินสายจริงสั้นมาก เช่น 10–100 เมตร

ผลที่เกิดขึ้นคือกำลังแสงที่ปลายทางอาจแรงเกินค่ารับของอุปกรณ์ ทำให้เกิดปัญหา เช่น:

   Link ติดๆ ดับๆ

   ค่า Error สูง

   Packet Loss

   อุปกรณ์ Alarm

   SFP ทำงานไม่เสถียร

   Receiver เสื่อมเร็ว

ดังนั้น Optical Attenuator จึงทำหน้าที่เหมือน “ตัวปรับระดับแสง” ให้เหมาะกับอุปกรณ์ปลายทาง



3. Optical Attenuator ใช้กับงานอะไรบ้าง?

3.1 ระบบ Fiber Optic ระยะใกล้ที่ใช้ SFP ระยะไกล

ตัวอย่างเช่น ใช้ SFP 20 km หรือ 40 km แต่เชื่อมต่อในตู้ Rack เดียวกัน หรือระยะไม่กี่สิบเมตร อาจต้องใส่ Attenuator เพื่อลดกำลังแสง



3.2 ระบบ Telecom / ISP

ใช้ควบคุม Optical Power ในระบบ OLT / ONU / PON หรือระบบ Backbone เพื่อให้อยู่ในช่วงที่อุปกรณ์รองรับ



3.3 Data Center

ใช้กับงานทดสอบ Link, Lab, SFP ระยะไกล หรือระบบที่ต้องควบคุม Optical Budget อย่างแม่นยำ



3.4 งานทดสอบและ Calibration

ใช้จำลองค่า Loss เช่น 5 dB, 10 dB, 15 dB เพื่อทดสอบอุปกรณ์หรือวัดความทนทานของ Receiver



3.5 ระบบ CATV / RF over Fiber

ใช้ควบคุมระดับ Optical Power เพื่อให้สัญญาณภาพและ RF มีคุณภาพเหมาะสม



4. Optical Attenuator มีกี่ประเภท?

Optical Attenuator แบ่งได้หลายแบบตามลักษณะการใช้งาน ดังนี้

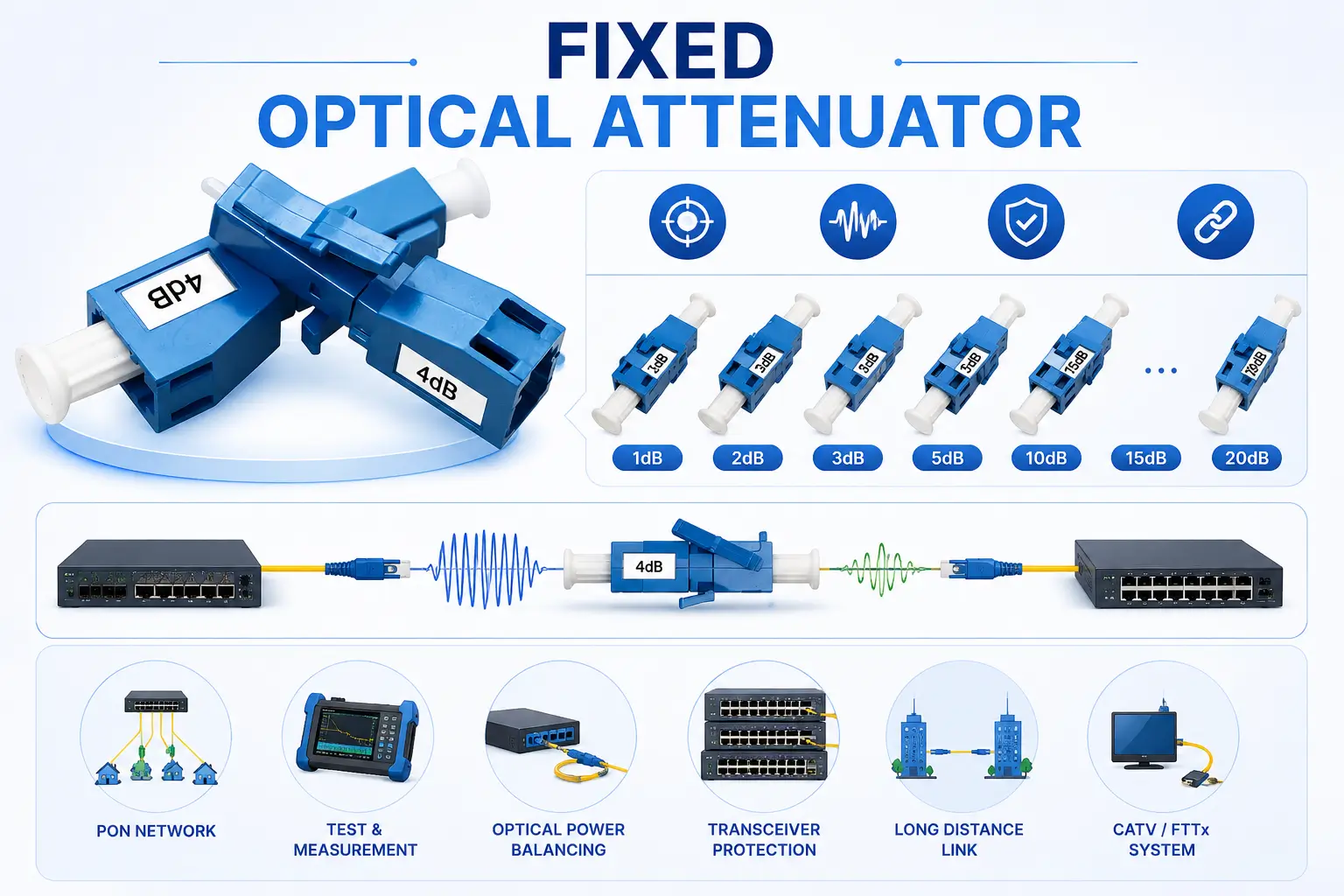

4.1 Fixed Optical Attenuator

เป็นตัวลดทอนแสงแบบค่าคงที่ เช่น

   1 dB

   3 dB

   5 dB

   10 dB

   15 dB

   20 dB

เหมาะกับงาน

   ระบบที่รู้ค่า Optical Power แน่นอน

   งานติดตั้งถาวร

   ระบบ SFP / Media Converter

   งาน Telecom / FTTH / CCTV Fiber

ข้อดี

   ใช้งานง่าย

   ราคาประหยัด

   เสถียร

   ติดตั้งแล้วไม่ต้องปรับ

ข้อจำกัด

   เปลี่ยนค่าไม่ได้

   ต้องเลือกค่า dB ให้ถูกตั้งแต่แรก

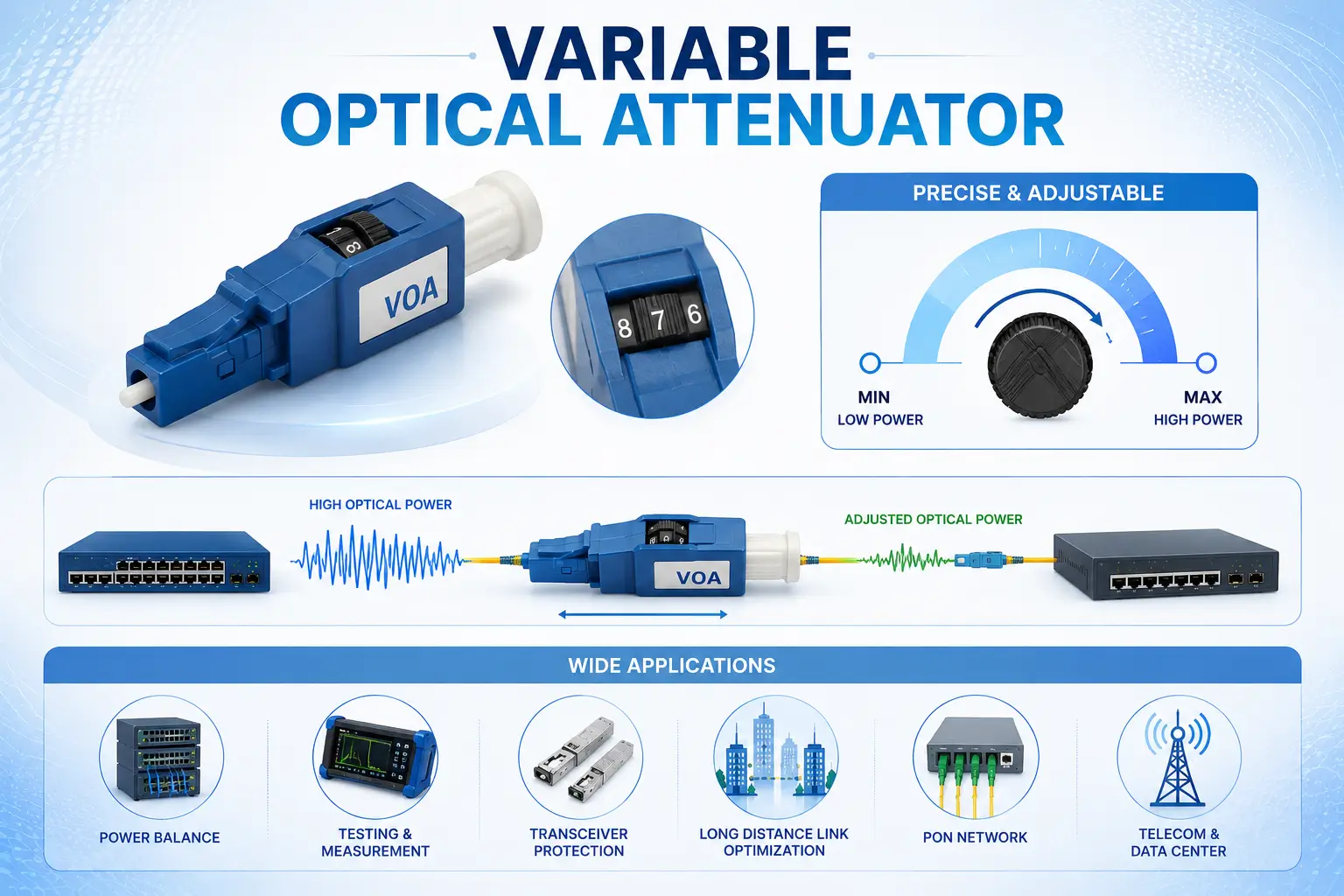

4.2 Variable Optical Attenuator

เป็นตัวลดทอนแสงแบบปรับค่าได้ สามารถหมุนหรือปรับระดับ dB ตามต้องการ

เหมาะกับงาน

   ห้อง Lab

   งานทดสอบอุปกรณ์

   งาน Calibration

   งานจำลอง Link Loss

   งานที่ต้องปรับกำลังแสงหลายระดับ

ข้อดี

   ปรับค่าได้ยืดหยุ่น

   ใช้ทดสอบได้หลายสถานการณ์

   เหมาะกับช่างและวิศวกร

ข้อจำกัด

   ราคาสูงกว่าแบบ Fixed

   ไม่เหมาะกับงานติดตั้งถาวรที่ต้องการความเรียบง่าย

   ต้องระวังการตั้งค่าผิด



5. แบ่งตามรูปแบบ Connector

จากรูปตัวอย่างสินค้า Optical Attenuator ที่พบได้บ่อย จะมีหลายหัว Connector เพื่อให้เข้ากับระบบ Fiber แต่ละแบบ

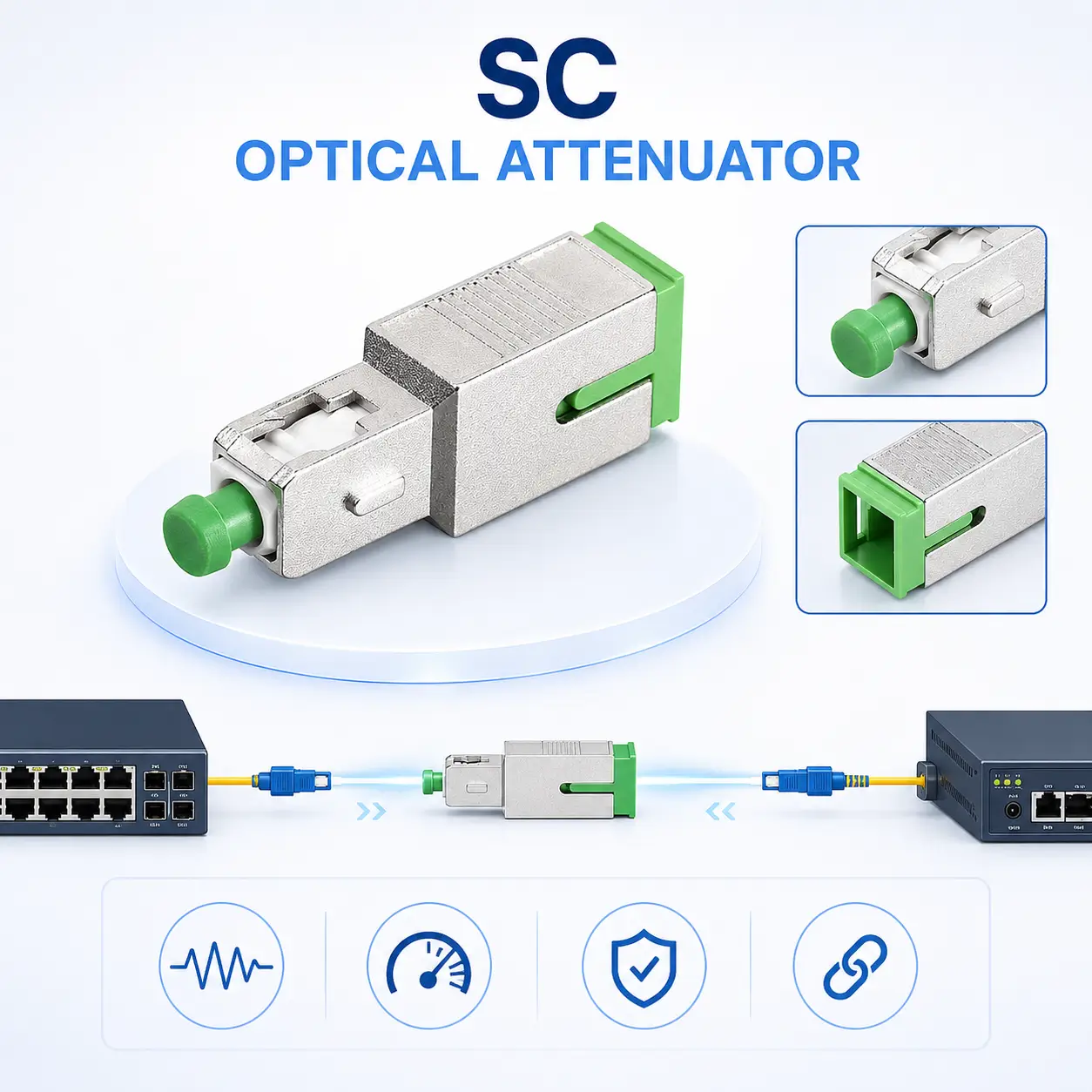

5.1 SC Optical Attenuator

ลักษณะ

ใช้หัว SC แบบ Push-Pull ขนาดมาตรฐาน นิยมมากในระบบ Telecom และ FTTH

เหมาะกับ

   FTTH

   OLT / ONU

   Media Converter

   Fiber Patch Panel

   ระบบ CCTV Fiber

จุดเด่น

   ใช้งานง่าย

   แข็งแรง

   พบได้ทั่วไป

   มีทั้ง SC/UPC และ SC/APC

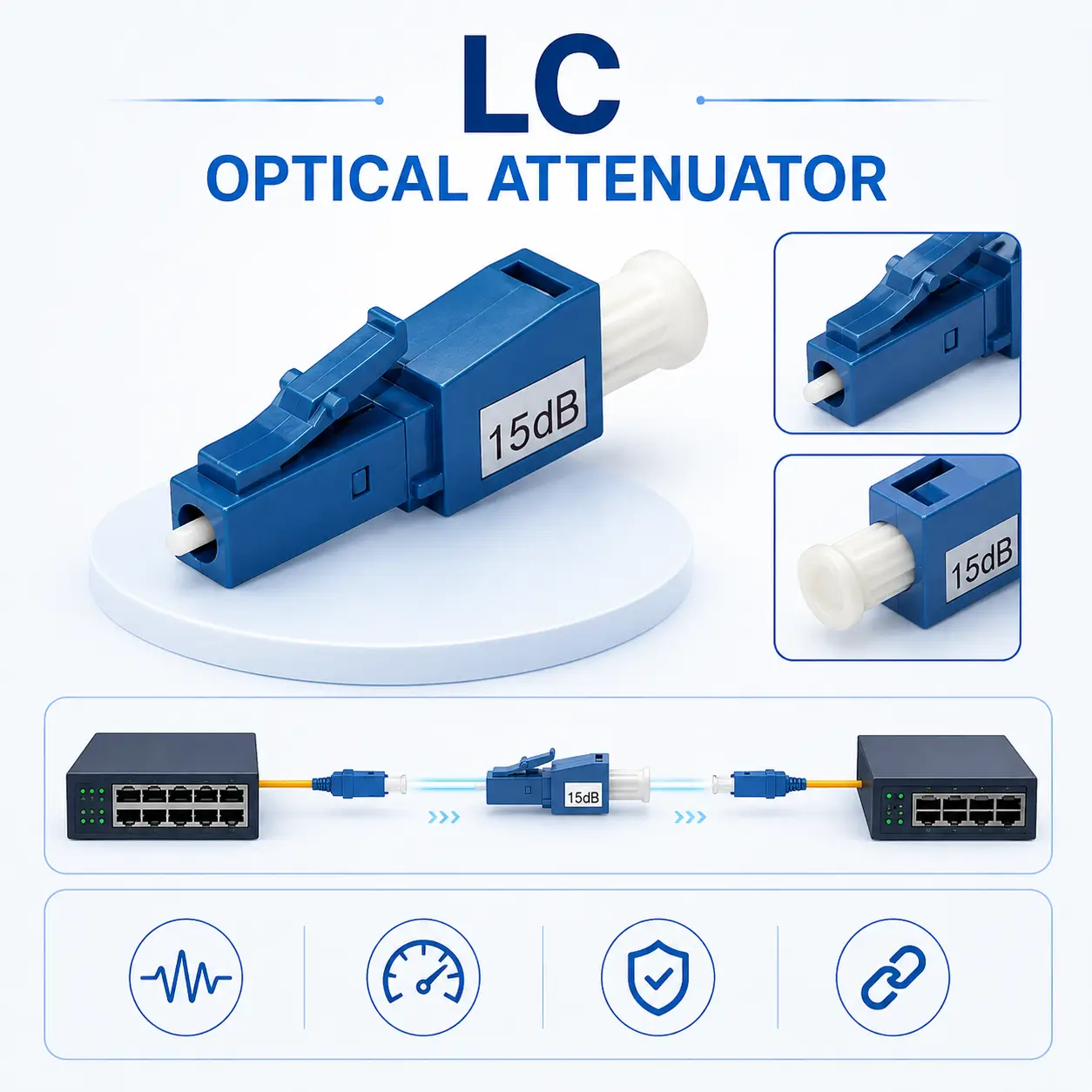

5.2 LC Optical Attenuator

ลักษณะ

ใช้หัว LC ขนาดเล็ก เหมาะกับงานที่ต้องการความหนาแน่นสูง

เหมาะกับ

   SFP / SFP+

   Data Center

   Core Switch

   High Density Patch Panel

   10G / 25G Network

จุดเด่น

   ขนาดเล็ก

   เหมาะกับตู้ Rack ที่มี Port จำนวนมาก

   ใช้ร่วมกับ SFP ได้บ่อย

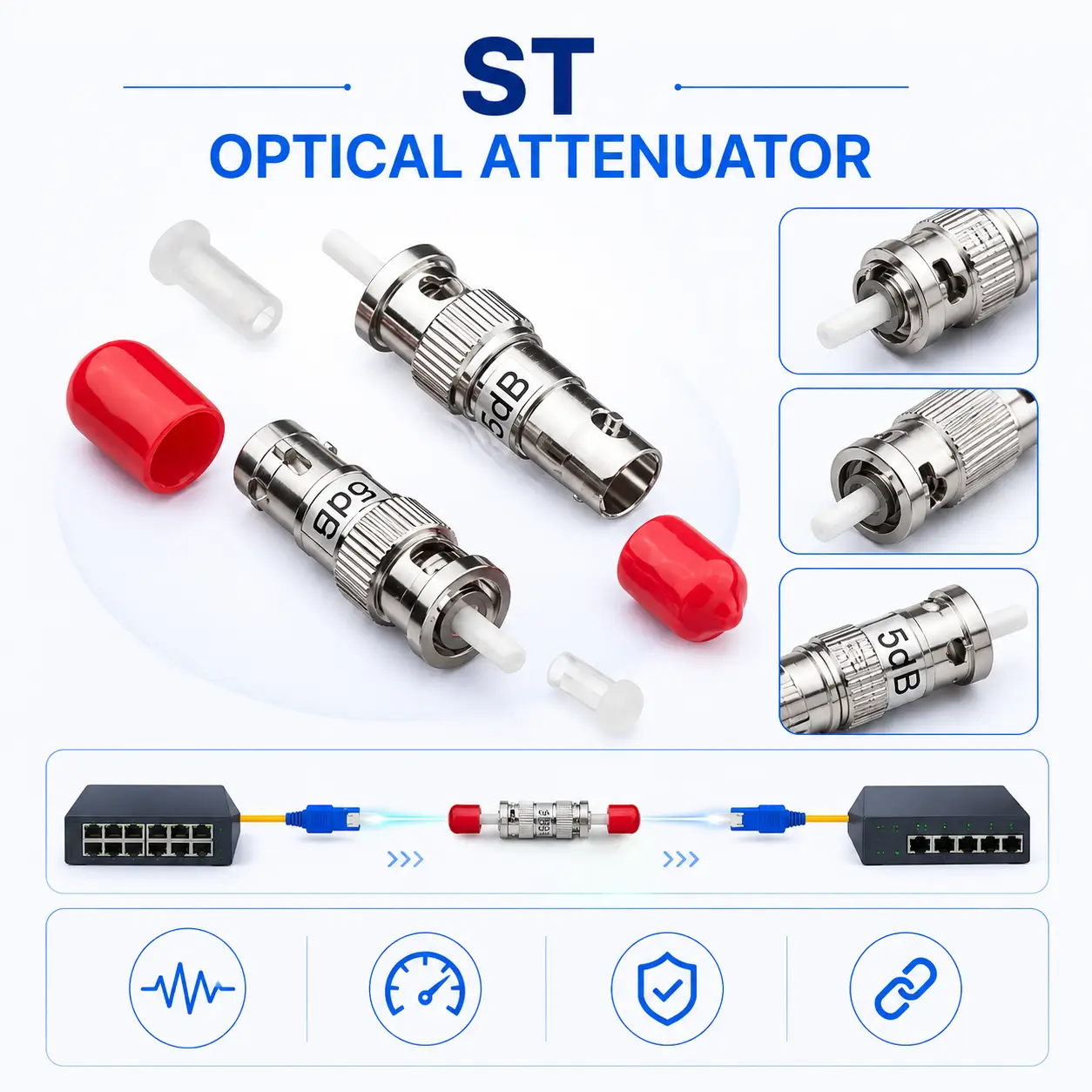

5.3 ST Optical Attenuator

ลักษณะ

หัว ST เป็นแบบหมุนล็อก มักพบในระบบเก่าหรือระบบเฉพาะทาง

เหมาะกับ

   ระบบ Fiber รุ่นเดิม

   เครื่องมือวัด

   งาน Industrial บางประเภท

จุดเด่น

   ล็อกแน่น

   เหมาะกับระบบที่ยังใช้ ST Connector

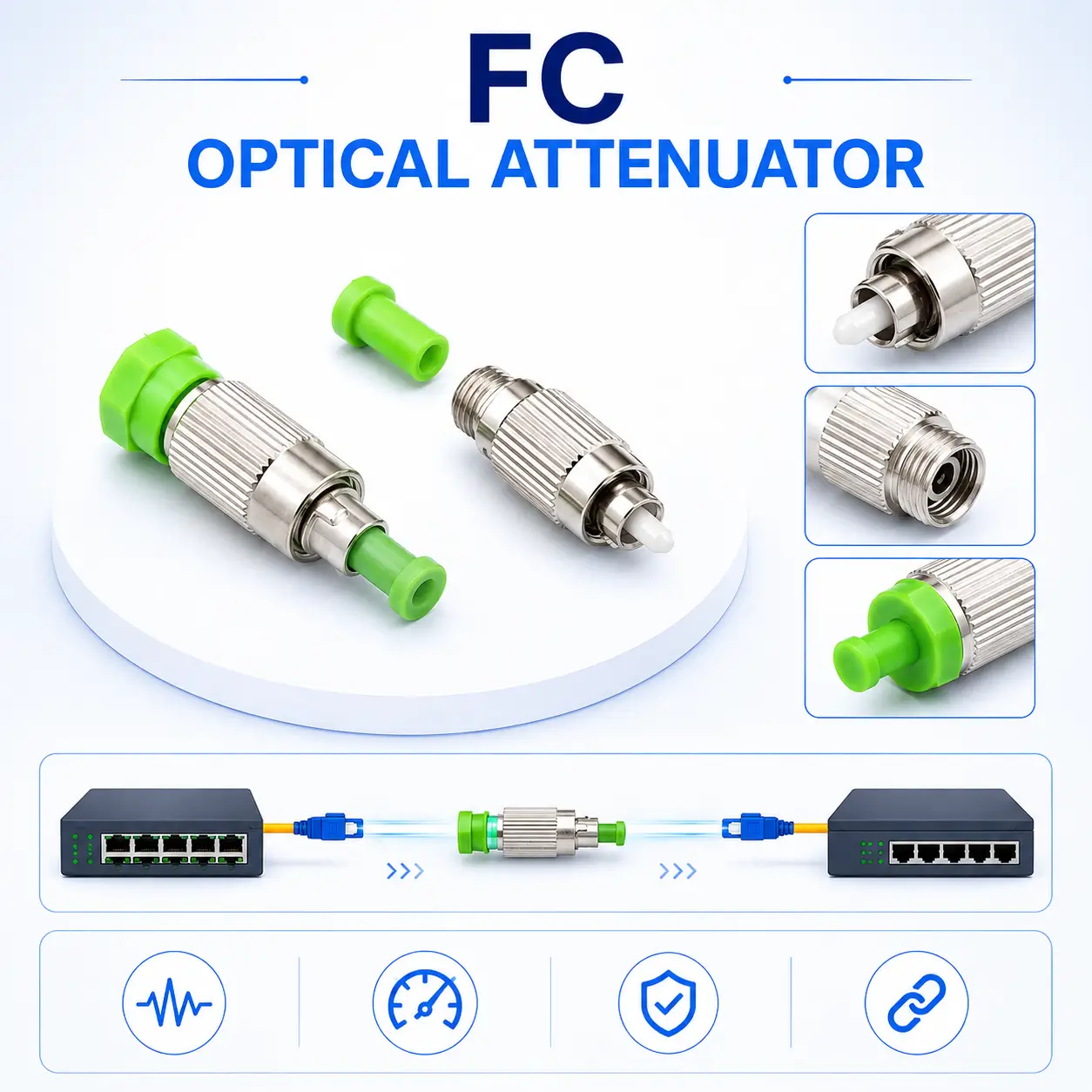

5.4 FC Optical Attenuator

ลักษณะ

หัว FC เป็นแบบเกลียวหมุน มีความมั่นคงสูง

เหมาะกับ

   Telecom

   Test Equipment

   ระบบที่ต้องการความแน่นหนา

   งาน Lab

จุดเด่น

   ล็อกแน่นมาก

   เหมาะกับงานวัดและงานที่ต้องการความเสถียรสูง

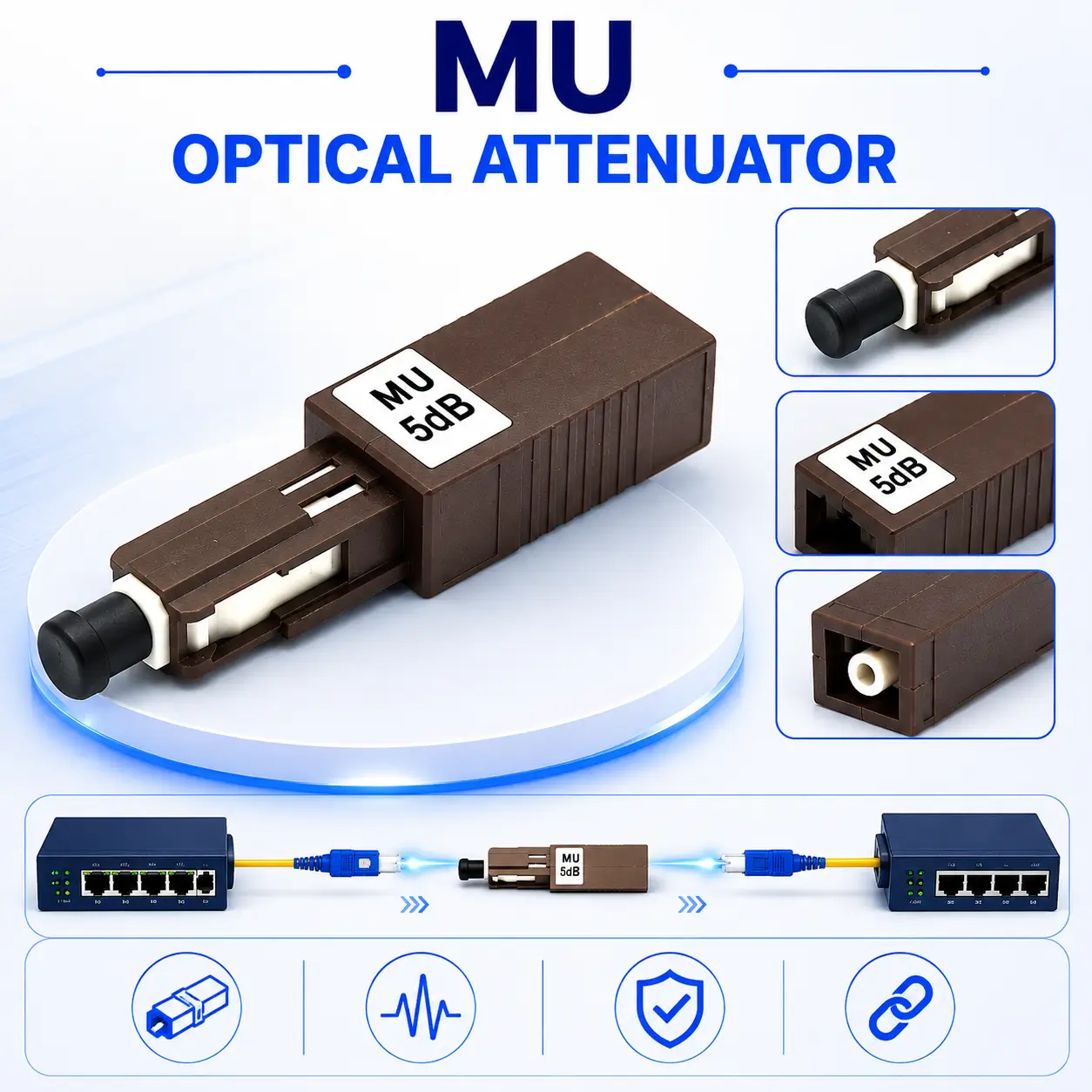

5.5 MU Optical Attenuator

ลักษณะ

หัว MU มีขนาดเล็ก คล้าย LC แต่พบในระบบเฉพาะทางมากกว่า

เหมาะกับ

   อุปกรณ์เฉพาะทาง

   ระบบญี่ปุ่นบางรุ่น

   High Density Optical System

จุดเด่น

   ขนาดเล็ก

   ใช้ในระบบที่ออกแบบมาเฉพาะ



6. แบ่งตาม Polish Type: UPC vs APC

Optical Attenuator ต้องเลือกชนิดหน้าสัมผัสให้ตรงกับระบบเดิม



6.1 UPC

หัว UPC มักเป็นสีน้ำเงิน ใช้ในระบบทั่วไป เช่น Data Network, Media Converter, Switch, SFP

เหมาะกับ

   Ethernet Fiber

   Data Center

   CCTV Fiber

   LAN Backbone



6.2 APC

หัว APC มักเป็นสีเขียว มีมุมขัด 8 องศา ช่วยลดการสะท้อนกลับได้ดีกว่า

เหมาะกับ

   FTTH

   PON

   CATV

   RF over Fiber

ระบบที่ไวต่อ Return Loss

ข้อควรระวัง: ห้ามเสียบ UPC กับ APC เข้าด้วยกันโดยตรง เพราะหน้าสัมผัสไม่ตรงกัน อาจทำให้ Loss สูงและหัวเสียหาย



7. ค่า dB ของ Optical Attenuator เลือกอย่างไร?

ค่า dB คือระดับการลดทอนแสง ยิ่ง dB สูง แสงยิ่งถูกลดลงมาก

ตัวอย่าง:

ค่า Attenuator	ความหมาย
1 dB	ลดเล็กน้อย
3 dB	ลดประมาณครึ่งหนึ่งของกำลังแสง
5 dB	ลดระดับกลาง
10 dB	ลดมาก
15-20 dB	ลดสูง เหมาะกับงานทดสอบหรือแสงแรงมาก



8. วิธีเลือกค่า Attenuator แบบง่าย

ให้ดูจากค่า Optical Power ที่อุปกรณ์รับได้

ตัวอย่าง:

   กำลังแสงที่วัดได้: -2 dBm

   Receiver รับได้เหมาะสม: -8 ถึง -20 dBm

ต้องลดแสงประมาณ 6 dB เพื่อให้ค่าลงมาใกล้ -8 dBm

ดังนั้นอาจเลือก Attenuator 5 dB หรือ 7 dB ตามค่าที่มีจำหน่ายและค่าที่วัดได้จริง



9. ติดตั้ง Optical Attenuator ตรงไหน?

โดยทั่วไปติดตั้งที่ฝั่งรับสัญญาณ หรือก่อนเข้า Receiver เช่น:

   ก่อนเข้า SFP RX

   ก่อนเข้า Media Converter

   ก่อนเข้า ONU / OLT

   ที่ Patch Panel

   ที่ Adapter หน้า Rack

หลักสำคัญคือใส่ในตำแหน่งที่ช่วยลดแสงก่อนเข้าสู่อุปกรณ์รับ



10. ข้อดีของ Optical Attenuator

10.1 ป้องกัน Receiver รับแสงเกิน

ช่วยลดความเสี่ยงที่อุปกรณ์ปลายทางจะรับ Optical Power สูงเกินไป

10.2 ช่วยให้ Link เสถียรขึ้น

ลดอาการ Link Flap, Error หรือ Packet Loss จากกำลังแสงแรงเกิน

10.3 ใช้ทดสอบระบบได้

เหมาะกับงาน Lab และงานทดสอบ Optical Budget

10.4 ติดตั้งง่าย

เพียงเสียบเข้ากับ Connector ที่ตรงชนิด

10.5 ราคาถูกกว่าการเปลี่ยนอุปกรณ์

ในหลายกรณี การเพิ่ม Attenuator ถูกกว่าการเปลี่ยน SFP ระยะสั้น



11. ข้อจำกัดของ Optical Attenuator

11.1 เลือกค่า dB ผิด อาจทำให้แสงอ่อนเกินไป

ถ้าลดมากเกินไป Link อาจไม่ขึ้น

11.2 ต้องเลือกหัวให้ตรง

เช่น SC, LC, FC, ST และต้องเลือก UPC/APC ให้ตรงด้วย

11.3 ไม่ได้แก้ปัญหาสายคุณภาพต่ำ

ถ้า Link มีปัญหาจากสายหัก หัวสกปรก หรือ Splice Loss สูง Attenuator ไม่ใช่ทางแก้



12. Optical Attenuator ต่างจาก Optical Splitter อย่างไร?

หัวข้อ	Optical Attenuator	Optical Splitter
หน้าที่	ลดกำลังแสง	แบ่งสัญญาณแสง
การใช้งาน	ควบคุม Power	กระจ่ายสัญญาณ
ตัวอย่าง	ลด 5 dB	1:2, 1:4. 1:8
ใช้ใน	Test / Receiver Protection	FTTH / PON



13. Optical Attenuator ต่างจาก Adapter อย่างไร?

หัวข้อ	Attenuator	Adapter
หน้าที่	ลดแสง	ต่อหัว Fiber เข้าด้วยกัน
มีค่า dB	มี	ไม่มีหรือมี Loss ต่ำมาก
ใช้เมื่อ	แสงแรงเกิน	ต้องการเชื่อมต่อหัว



14. วิธีใช้งาน Optical Attenuator

1. ตรวจสอบชนิด Connector เช่น SC, LC, FC, ST

2. ตรวจสอบว่าเป็น UPC หรือ APC

3. วัด Optical Power ด้วย Optical Power Meter

4. คำนวณว่าต้องลดกี่ dB

5. เลือก Attenuator ที่เหมาะสม

6. ทำความสะอาดหัว Connector

7. เสียบ Attenuator ที่ฝั่ง Receiver

8. วัดค่า Optical Power อีกครั้ง

9. ทดสอบ Link และ Error



15. ข้อผิดพลาดที่พบบ่อย

ใส่ Attenuator โดยไม่วัดค่า Optical Power

อาจทำให้ลดมากเกินไปหรือน้อยเกินไป

ใช้ UPC กับ APC ผิดคู่

ทำให้ Loss สูงและอาจทำให้หัวเสีย

ใช้ Attenuator แทนการแก้สายเสีย

ถ้าสายมีปัญหา ควรตรวจด้วย OTDR หรือ Power Meter ก่อน

ใส่ผิดตำแหน่ง

ควรใส่ก่อนฝั่งรับ ไม่ใช่ใส่มั่วในระบบ

ไม่ทำความสะอาดหัว

ฝุ่นที่หัว Connector ทำให้ค่า Loss เพี้ยน



16. Checklist ก่อนเลือก Optical Attenuator

   ใช้หัว Connector แบบใด? SC / LC / FC / ST / MU

   เป็น UPC หรือ APC?

   ใช้กับ Single-mode หรือ Multi-mode?

   ต้องการลดกี่ dB?

   ใช้ติดตั้งถาวรหรือทดสอบ?

   Optical Power ปัจจุบันเท่าไหร่?

   Receiver รองรับค่า Input Power ช่วงไหน?

   ต้องการ Fixed หรือ Variable?

   ใช้งานกับ SFP, OLT, ONU หรือเครื่องมือวัด?



17. สรุป

Optical Attenuator เป็นอุปกรณ์สำคัญในระบบ Fiber Optic ที่ใช้ควบคุมระดับกำลังแสงให้เหมาะสม โดยเฉพาะในกรณีที่ใช้ SFP ระยะไกลกับระยะสายสั้น หรือระบบที่ต้องการจำลองค่า Loss ในการทดสอบ

การเลือก Optical Attenuator ที่ถูกต้องควรพิจารณา:

ชนิดหัว Connector + UPC/APC + ค่า dB + ประเภท Fixed/Variable + ค่า Optical Power จริง

เลือกถูก ระบบจะเสถียรขึ้น ลด Error และช่วยป้องกัน Receiver จากกำลังแสงที่สูงเกินไป



สินค้าแนะนำจาก BISMON

  SC Fiber Optic Attenuator

  LC Fiber Optic Attenuator

  ST Fiber Optic Attenuator

  FC Fiber Optic Attenuator

  MU Fiber Optic Attenuator

  Variable attenuator fiber



FAQ: คำถามที่พบบ่อยเกี่ยวกับ Optical Attenuator

Q1: Optical Attenuator คืออะไร?

คืออุปกรณ์ลดกำลังแสงในระบบ Fiber Optic เพื่อให้อุปกรณ์รับสัญญาณได้รับแสงในระดับที่เหมาะสม

Q2: ต้องใช้ Optical Attenuator เมื่อไหร่?

ใช้เมื่อ Optical Power แรงเกินช่วงรับของ Receiver เช่น ใช้ SFP ระยะไกลกับสายระยะสั้นมาก

Q3: Optical Attenuator ใส่ตรงไหน?

โดยทั่วไปใส่ฝั่งรับสัญญาณ ก่อนเข้า SFP, Media Converter, ONU หรือ OLT

Q4: Fixed กับ Variable ต่างกันอย่างไร?

Fixed ลดค่าคงที่ เช่น 5 dB ส่วน Variable สามารถปรับค่า dB ได้ เหมาะกับงานทดสอบ

Q5: เลือกค่า dB อย่างไร?

ควรวัด Optical Power จริงก่อน แล้วเทียบกับช่วงรับของ Receiver จากนั้นเลือกค่าที่ลดให้เหมาะสม

Q6: ใช้ Attenuator มากเกินไปจะเกิดอะไร?

แสงจะอ่อนเกินไป ทำให้ Link ไม่ขึ้นหรือสัญญาณไม่เสถียร

Q7: SC / LC / FC / ST ต่างกันอย่างไร?

เป็นชนิดหัว Connector ที่ใช้กับระบบต่างกัน เช่น SC นิยมใน FTTH, LC นิยมกับ SFP, FC/ST พบในระบบเฉพาะทางหรือเครื่องมือวัด

Q8: UPC กับ APC ใช้ร่วมกันได้ไหม?

ไม่ควรใช้ร่วมกัน เพราะหน้าสัมผัสต่างกัน อาจทำให้ Loss สูงและหัวเสียหาย

Q9: Attenuator ใช้กับ Single-mode หรือ Multi-mode?

มีทั้งสองแบบ แต่ในงานทั่วไปมักพบในระบบ Single-mode มากกว่า ต้องเลือกให้ตรงระบบ

Q10: Attenuator ช่วยแก้ปัญหา Fiber Loss สูงได้ไหม?

ไม่ได้ หาก Loss สูงจากสายเสีย หัวสกปรก หรือ Splice ไม่ดี ต้องแก้ที่ต้นเหตุ

Q11: ใช้ Attenuator แทน SFP ระยะสั้นได้ไหม?

บางกรณีใช้ได้ เช่น มี SFP ระยะไกลอยู่แล้วและระยะสายสั้น แต่ควรวัด Power ให้ถูกต้องก่อนใช้งาน

Q12: ต้องทำความสะอาดหัวก่อนใส่ Attenuator ไหม?

ควรทำทุกครั้ง เพราะฝุ่นเล็กๆ บนหัว Fiber ทำให้ Loss และ Reflection ผิดปกติได้

---
