Ethernet Media Converter (Gigabit) คืออะไร?
Ethernet Media Converter (Gigabit) คืออะไร? | คู่มือเลือกใช้งาน Media Converter สำหรับระบบ Fiber Optic และ Network
Ethernet Media Converter (Gigabit) คืออะไร?
Ethernet Media Converter หรือที่หลายคนเรียกว่า Fiber Media Converter คืออุปกรณ์ที่ใช้แปลงสัญญาณเครือข่ายจากสาย LAN (Copper Ethernet) ไปเป็นสัญญาณไฟเบอร์ออฟติก (Fiber Optic) และแปลงกลับจาก Fiber Optic เป็น Ethernet อีกครั้งที่ปลายทาง
หน้าที่หลักคือช่วยให้สามารถเชื่อมต่ออุปกรณ์เครือข่ายที่ใช้พอร์ต RJ45 เข้ากับระบบ Fiber Optic ได้โดยไม่ต้องเปลี่ยนอุปกรณ์เดิม
ตัวอย่างการใช้งานที่พบได้บ่อย
| เชื่อมต่อกล้อง CCTV ระยะไกล
| เชื่อมต่อ Switch ระหว่างอาคาร
| เชื่อมต่อระบบโรงงาน
| เชื่อมต่อระบบ Smart City
| เชื่อมต่อ NVR กับจุดติดตั้งกล้อง
| เชื่อมต่อ Access Point ระยะไกล
| เชื่อมต่อระบบ Solar Farm
| เชื่อมต่อระบบ SCADA และ PLC

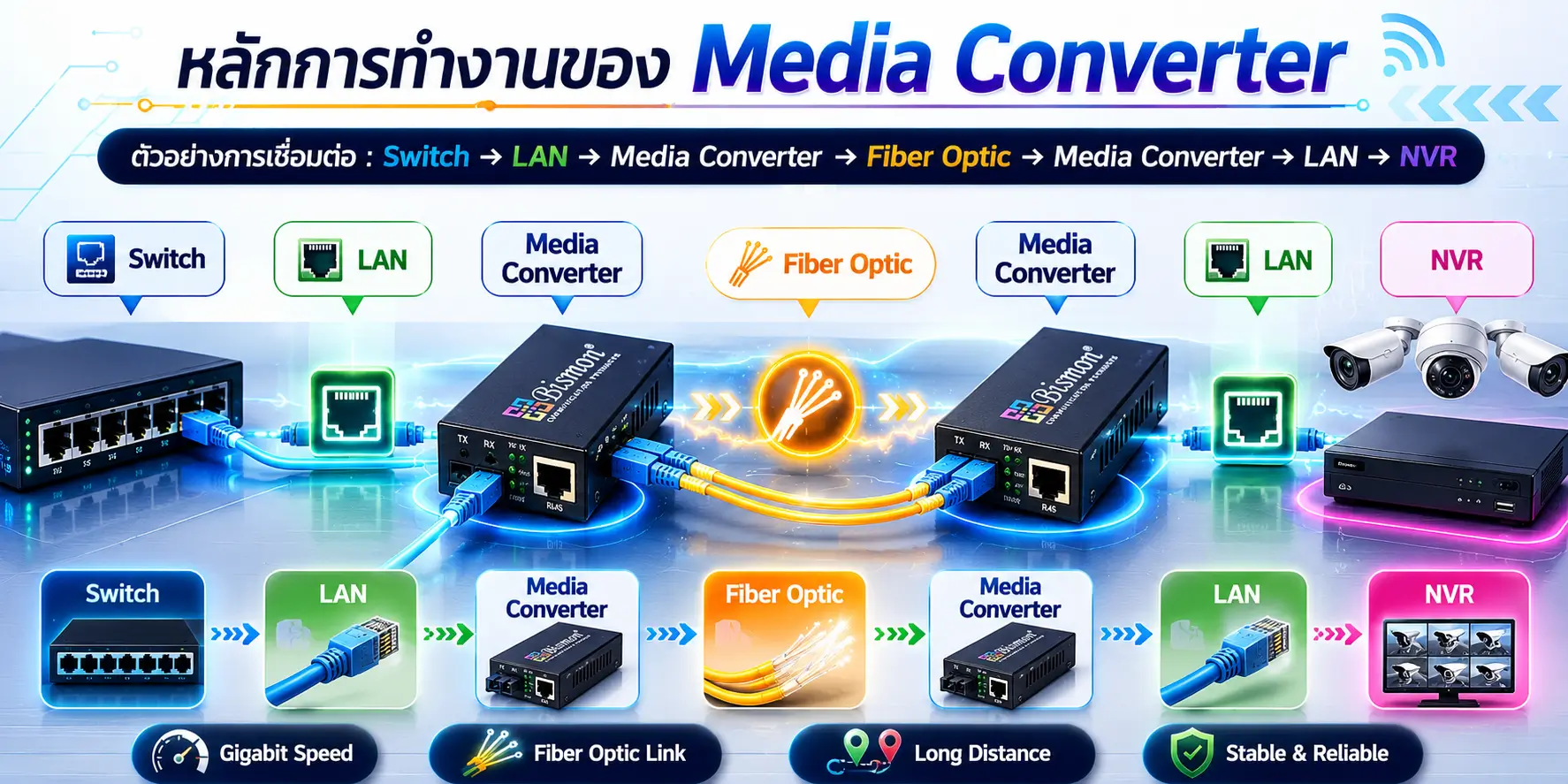

หลักการทำงานของ Media Converter
ตัวอย่างการเชื่อมต่อ
Switch → LAN → Media Converter → Fiber Optic → Media Converter → LAN → NVR
Media Converter จะทำหน้าที่แปลงสัญญาณไฟฟ้าบนสาย LAN ให้เป็นสัญญาณแสงบนสาย Fiber และเมื่อถึงปลายทางก็จะแปลงกลับเป็น Ethernet อีกครั้ง
ข้อดีคือสามารถเพิ่มระยะทางการส่งข้อมูลได้จาก 100 เมตรของสาย LAN เป็นหลายกิโลเมตรผ่าน Fiber Optic
ทำไมต้องใช้ Fiber Optic แทนสาย LAN?
ข้อจำกัดของสาย LAN
| ระยะทางสูงสุดประมาณ 100 เมตร
| ถูกรบกวนจาก EMI ได้
| เสี่ยงต่อไฟกระชากและฟ้าผ่า
| ไม่เหมาะกับงานกลางแจ้งระยะไกล
ข้อดีของ Fiber Optic
| ส่งได้ไกลหลายกิโลเมตร
| ไม่มีปัญหา EMI
| ไม่นำไฟฟ้า
| เหมาะกับระบบ Outdoor
| รองรับ Bandwidth สูง
Ethernet Media Converter มีกี่ประเภท?
1. Gigabit Ethernet Media Converter
รองรับความเร็ว
| 10 Mbps
| 100 Mbps
| 1000 Mbps
ปัจจุบันถือเป็นมาตรฐานที่นิยมที่สุด
เหมาะสำหรับ
| CCTV IP Camera
| Network Switch
| Access Point
| NVR
| Server
2. Fast Ethernet Media Converter
รองรับสูงสุด 100 Mbps
เหมาะกับ
| ระบบเดิมที่ยังใช้งาน 10/100 Mbps
| ระบบที่ไม่ต้องการ Bandwidth สูง
ปัจจุบันเริ่มใช้น้อยลง

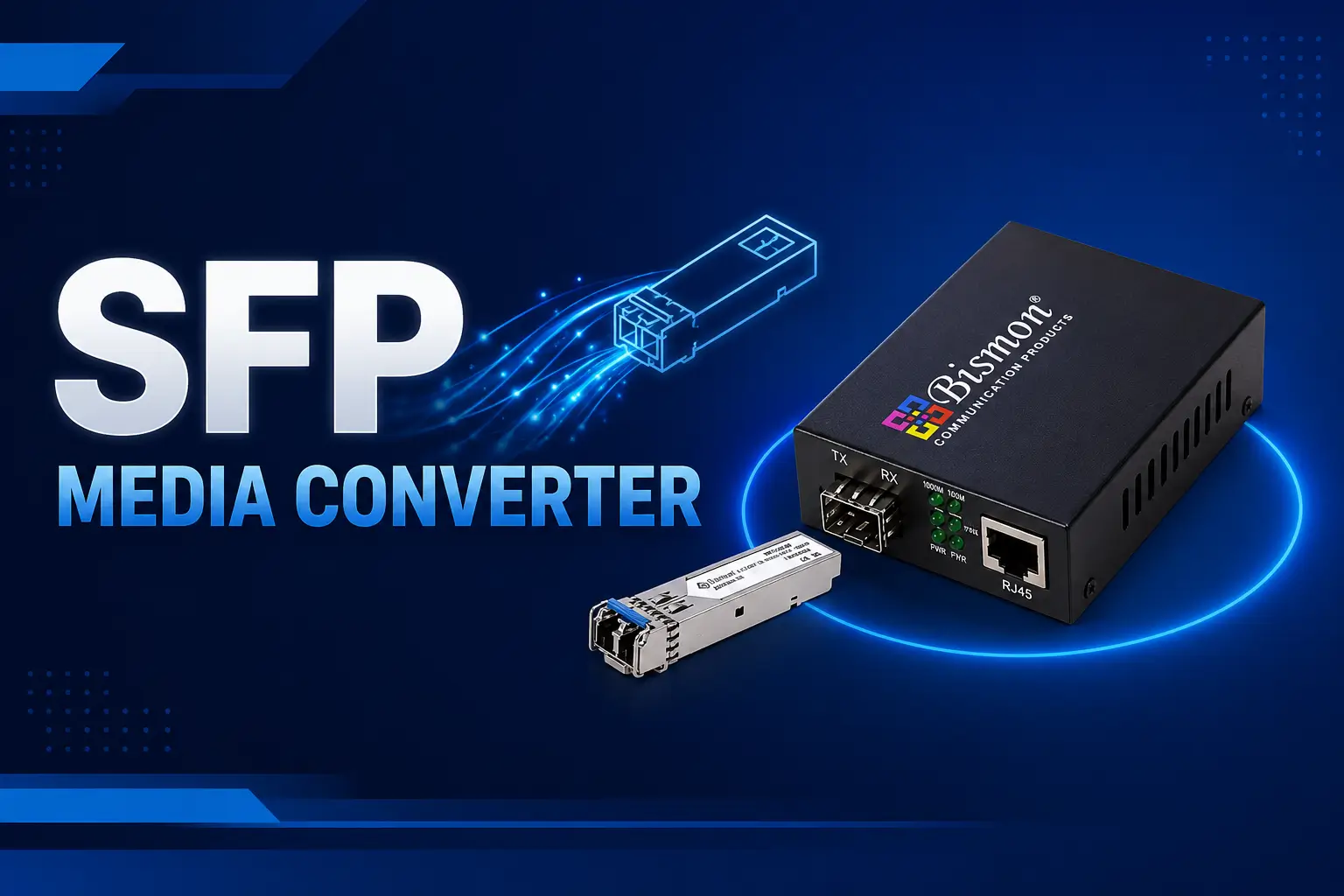

3. SFP Media Converter
รองรับการเปลี่ยน SFP Module ได้
ข้อดี
| เลือกระยะทางได้ 10,20,40,80,120 km
| เลือก Single-mode หรือ Multi-mode ได้
| เปลี่ยน SFP ได้เมื่อระบบขยาย
เหมาะกับ
| SI
| โรงงาน
| ระบบขนาดใหญ่
4. Industrial Media Converter
ออกแบบสำหรับงานอุตสาหกรรม
จุดเด่น
| DIN Rail Mount
| รองรับอุณหภูมิสูง
| ทนสั่นสะเทือน
| รองรับไฟ DC 12V/24V/48V
เหมาะกับ
| โรงงาน
| Solar Farm
| ถนน
| CCTV Outdoor
ประเภทของ Fiber ที่ใช้กับ Media Converter
Multi-mode
ระยะทาง
| 300-550 เมตร
ความยาวคลื่น
| 850nm
เหมาะกับ
| ภายในอาคาร
| Data Center
Single-mode
ระยะทาง
| 10Km
| 20Km
| 40Km
| 60Km
| 80Km
| 120Km
ความยาวคลื่น
| 1310nm
| 1550nm
เหมาะกับ
| เชื่อมอาคาร
| ระบบภายนอก
| Smart City
ประเภทการเชื่อมต่อ Fiber ของ Media Converter

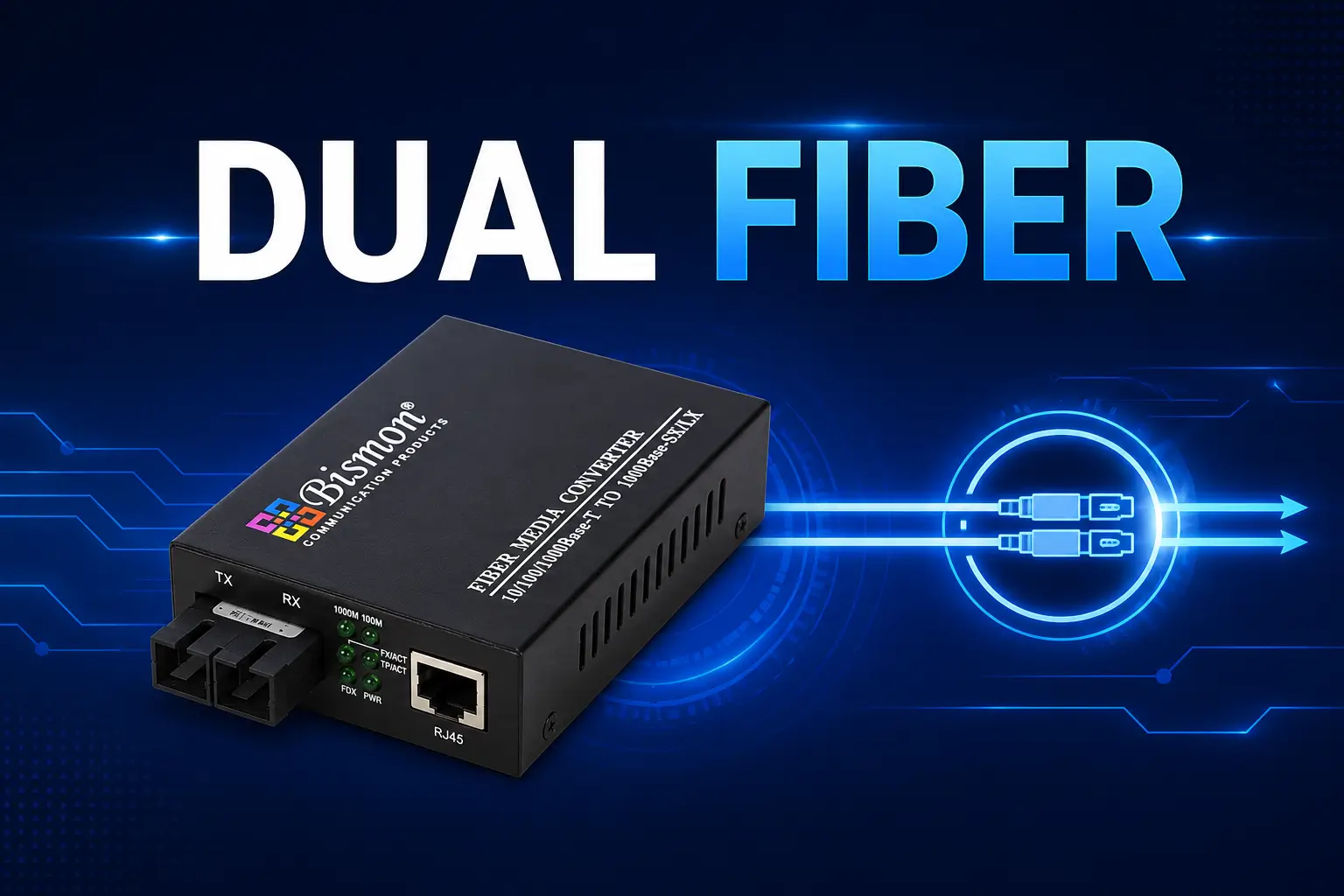

Dual Fiber
ใช้ Fiber 2 Core
ตัวอย่าง
TX 1310nm ↔ RX 1550nm
ข้อดี
| ติดตั้งง่าย
| นิยมนาน

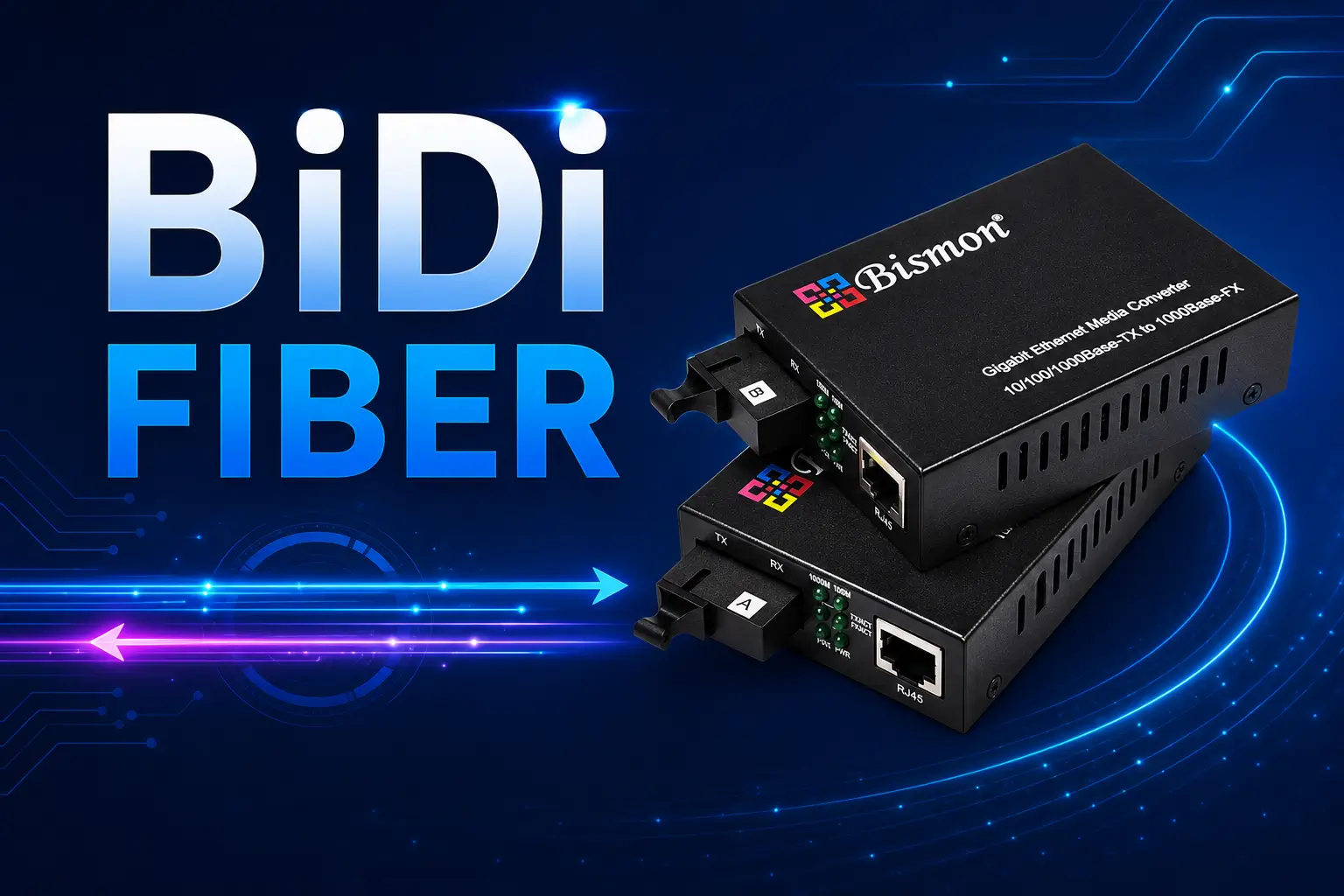

BiDi Fiber
ใช้ Fiber เพียง 1 Core
ตัวอย่าง
ฝั่ง A : TX1310 / RX1550
ฝั่ง B : TX1550 / RX1310
ข้อดี
| ประหยัดจำนวน Core
| เหมาะกับ Fiber เหลือน้อย
ฟังก์ชั่นสำคัญใน Gigabit Media Converter
Auto Negotiation
ตรวจจับความเร็วอัตโนมัติ
| 10 Mbps
| 100 Mbps
| 1000 Mbps
Auto MDI/MDIX
ไม่ต้องกังวลเรื่องสายตรงหรือสาย Cross
Link Fault Pass Through (LFP)
เมื่อ Fiber ขาด
Media Converter จะส่งสถานะ Link Down ไปยัง Switch ทันที
ช่วยให้ผู้ดูแลระบบรู้ปัญหาเร็วขึ้น
Far End Fault (FEF)
ตรวจสอบสถานะปลายทางของ Fiber Link
Jumbo Frame
รองรับ Packet ขนาดใหญ่
เหมาะกับ
| NAS
| Storage
| CCTV
| Server
DIP Switch Configuration
บางรุ่นสามารถตั้งค่าได้
| LFP
| FEF
| Force Mode
| Auto Negotiation
Media Converter ใช้งานกับระบบอะไรได้บ้าง?
ระบบ CCTV
นิยมมากที่สุด
ตัวอย่าง
| กล้อง IP
| NVR
| Control Room
ระบบ Wi-Fi
เชื่อมต่อ Access Point ระยะไกล
ระบบโรงงาน
เชื่อม PLC
SCADA
HMI
MES
ระบบ Smart City
| CCTV
| Traffic Control
| Emergency Phone
| Environmental Monitoring
ระบบ Solar Farm
| Inverter
| Monitoring
| Control System
ข้อดีของ Ethernet Media Converter
| ต้นทุนต่ำ -- ไม่จำเป็นต้องเปลี่ยน Switch เดิม
| เพิ่มระยะทาง -- จาก 100 เมตร เป็นหลายกิโลเมตร
| ป้องกัน EMI -- เหมาะกับโรงงาน
| รองรับการขยายระบบ -- ติดตั้งง่าย
| ใช้กับอุปกรณ์เดิมได้ -- ไม่ต้องเปลี่ยน Camera, NVR, Server, Switch
ข้อจำกัดของ Media Converter
ไม่มีฟังก์ชั่นบริหารจัดการ
Media Converter ทั่วไปไม่สามารถ
| VLAN
| QoS
| STP
| ERPS
ได้เหมือน Switch
ต้องใช้เป็นคู่
ต้นทาง 1 ตัว
ปลายทาง 1 ตัว
ต้องเลือก Fiber ให้ถูก
Single-mode
Multi-mode
BiDi
Dual Fiber
ต้องตรงกัน
Media Converter vs Switch SFP
Media Converter
ข้อดี
| ราคาประหยัด
| ใช้กับ Switch เดิม
ข้อเสีย
| ไม่มีฟังก์ชั่น Network
Switch SFP
ข้อดี
| VLAN
| QoS
| STP
| SNMP
| ERPS
ข้อเสีย
| ราคาสูงกว่า
วิธีเลือก Media Converter ให้เหมาะกับงาน
งาน CCTV
แนะนำ
| Gigabit
| Single-mode
| 20Km
งานภายในอาคาร
แนะนำ
| Multi-mode
| Gigabit
งานโรงงาน
แนะนำ
| Industrial Media Converter
งาน Smart City
แนะนำ
| Industrial
| Single-mode
| 20-40Km
ปัญหาที่พบบ่อยในการใช้งาน
Fiber ต่อแล้ว Link ไม่ขึ้น
สาเหตุ
| TX/RX สลับ
| ใช้ SFP ไม่ Match
| Fiber ขาด
Link ขึ้นแต่ Ping ไม่ได้
สาเหตุ
| VLAN ผิด
| IP ผิด
| Duplex ไม่ตรง
Fiber ขึ้นๆ ลงๆ
สาเหตุ
| หัว Fiber สกปรก
| ค่า Loss สูง
| Fiber โค้งงอ
ความเร็วได้ไม่เต็ม Gigabit
สาเหตุ
| สาย LAN ไม่ได้มาตรฐาน
| Port Negotiation ผิด
สินค้าแนะนำจาก BISMON
>> Ethernet Media Convertors (Fast)
>> Ethernet Media Convertors (Gigabit)
สรุป
Ethernet Media Converter เป็นอุปกรณ์สำคัญที่ช่วยเชื่อมต่อระบบ Ethernet เข้ากับ Fiber Optic ได้อย่างง่ายดาย เหมาะสำหรับงาน CCTV, อาคาร, โรงงาน, Smart City และระบบที่ต้องการส่งข้อมูลระยะไกล
หากต้องการเพียงแค่ "แปลงสัญญาณ LAN เป็น Fiber" Media Converter คือทางเลือกที่คุ้มค่าที่สุด แต่หากต้องการ VLAN, QoS, Ring, SNMP หรือการบริหารจัดการระบบเครือข่าย ควรพิจารณาใช้ Managed Switch ที่มี SFP Port แทน
FAQ คำถามที่พบบ่อยเกี่ยวกับ Ethernet Media Converter
Q1: Media Converter ใช้แทน Switch ได้หรือไม่?
ไม่ได้ Media Converter ทำหน้าที่แปลงสัญญาณเท่านั้น ไม่สามารถกระจาย Port หรือจัดการ Network ได้
Q2: Gigabit Media Converter รองรับความเร็วเท่าไร?
รองรับ 10/100/1000 Mbps
Q3: Media Converter ใช้กับกล้อง IP ได้หรือไม่?
ได้ นิยมมากในระบบ CCTV ระยะไกล
Q4: Single-mode กับ Multi-mode เลือกอย่างไร?
ระยะเกิน 500 เมตรควรเลือก Single-mode
Q5: BiDi ดีกว่า Dual Fiber หรือไม่?
ไม่ได้ดีกว่าหรือแย่กว่า แต่ BiDi ใช้ Fiber เพียง 1 Core จึงประหยัดเส้นใยมากกว่า
Q6: Media Converter รองรับ PoE หรือไม่?
บางรุ่นรองรับ PoE แต่รุ่นทั่วไปจะเป็น Ethernet ปกติ
Q7: Fiber 10Km สามารถวิ่งได้จริง 10Km หรือไม่?
ได้ หากค่า Loss ของสายอยู่ในเกณฑ์มาตรฐาน
Q8: Media Converter ต้องตั้งค่าหรือไม่?
ส่วนใหญ่เป็น Plug & Play ใช้งานได้ทันที
Q9: Media Converter ใช้กับ Switch ทุกยี่ห้อได้หรือไม่?
ได้ หากมาตรฐาน Ethernet และ Fiber ตรงกัน
Q10: Industrial Media Converter ต่างจาก Commercial อย่างไร?
Industrial รองรับอุณหภูมิสูงกว่า ใช้ไฟ DC และทนสภาพแวดล้อมอุตสาหกรรมได้ดีกว่า
Q11: Media Converter มีผลต่อความเร็ว Internet หรือไม่?
ไม่มี หากเลือก Gigabit Media Converter และสาย Fiber มีคุณภาพเหมาะสม
Q12: จำเป็นต้องใช้ OTDR ตรวจสอบสายก่อนใช้งานหรือไม่?
สำหรับงานระยะไกลหรือโครงการขนาดใหญ่ แนะนำให้ตรวจสอบด้วย OTDR เพื่อยืนยันค่า Loss และคุณภาพของ Fiber ก่อนส่งมอบงาน
