Fiber Optic Video Converter คืออะไร? ทำงานอย่างไร มีกี่ประเภท และเลือกใช้อย่างไรกับระบบ CCTV

  Mr.bismon     08/07/2026

ในระบบกล้องวงจรปิดแบบ Analog และ Analog HD ปัญหาที่พบได้บ่อยเมื่อต้องติดตั้งกล้องในระยะไกลคือข้อจำกัดของสาย Coaxial ทั้งด้านระยะทาง คุณภาพสัญญาณ และผลกระทบจากสัญญาณรบกวนทางไฟฟ้า

Fiber Optic Video Converter จึงเป็นอุปกรณ์ที่นำมาใช้เพื่อส่งสัญญาณวิดีโอของกล้องวงจรปิดผ่านสายไฟเบอร์ออปติก โดยระบบทั่วไปประกอบด้วยอุปกรณ์ฝั่งส่งหรือ Transmitter และฝั่งรับหรือ Receiver สามารถมีตั้งแต่ 1, 2, 4, 8 ไปจนถึง 16 Channel และบางรุ่นรองรับ Data เช่น RS485 เพิ่มเติมได้ด้วย

บทความนี้จะอธิบายตั้งแต่หลักการทำงาน ประเภทของอุปกรณ์ วิธีเลือก จำนวนช่องสัญญาณ ตัวอย่างการใช้งาน ไปจนถึงปัญหาที่พบได้บ่อยในงานติดตั้งจริง



Fiber Optic Video Converter คืออะไร?

Fiber Optic Video Converter หรืออาจเรียกว่า Video over Fiber Converter, Fiber Video Converter หรือ Video Optical Converter คืออุปกรณ์สำหรับรับสัญญาณวิดีโอจากกล้องหรือแหล่งกำเนิดวิดีโอ แล้วส่งสัญญาณดังกล่าวผ่านระบบสาย Fiber Optic ไปยังปลายทาง

ในงาน CCTV ตัวอุปกรณ์มักทำหน้าที่เชื่อมต่อระหว่าง

กล้อง CCTV → สาย Coaxial → Video Converter TX → Fiber Optic → Video Converter RX → สาย Coaxial → DVR

ผลิตภัณฑ์กลุ่มนี้มีทั้งระบบ Analog Video แบบดั้งเดิม และ Analog HD เช่น AHD, HD-TVI และ HD-CVI โดยระบบของผู้ผลิตแต่ละรายอาจรองรับความละเอียด จำนวนช่อง ระยะทาง ประเภทไฟเบอร์ และช่องสัญญาณเสริมแตกต่างกันออกไป



Fiber Optic Video Converter ทำงานอย่างไร?

เพื่อให้เข้าใจง่าย สามารถแบ่งการทำงานออกเป็น 3 ขั้นตอนหลัก

ขั้นตอนที่ 1 รับสัญญาณภาพจากกล้อง

กล้องส่งสัญญาณวิดีโอผ่านสาย Coaxial เข้าสู่พอร์ต BNC ของอุปกรณ์ฝั่งส่ง หรือ TX – Transmitter

ตัวอย่างเช่น

AHD Camera → Coaxial Cable → BNC Input ของ TX

กล้องและ Video Converter ต้องรองรับมาตรฐานสัญญาณที่เข้ากันได้ เช่น AHD, HD-TVI, HD-CVI หรือ CVBS ตามข้อกำหนดของอุปกรณ์แต่ละรุ่น



ขั้นตอนที่ 2 ส่งสัญญาณผ่าน Fiber Optic

หลังจากรับสัญญาณเข้ามาแล้ว TX จะประมวลผลสัญญาณสำหรับการส่งผ่านระบบ Optical Transmission และส่งไปตามสาย Fiber Optic

ในผลิตภัณฑ์บางรุ่นสามารถรวมสัญญาณวิดีโอหลายช่อง เช่น 4 หรือ 8 กล้อง เพื่อส่งผ่านไฟเบอร์เพียง 1 Core ได้ ส่วนระบบที่เป็นการรับส่งสองทิศทางผ่านเส้นใยเดียวอาจใช้ความยาวคลื่นต่างกันสำหรับคนละทิศทาง เช่น 1310 และ 1550 nm ตามการออกแบบของผลิตภัณฑ์นั้นๆ



ขั้นตอนที่ 3 แปลงกลับเป็นสัญญาณวิดีโอ

เมื่อสัญญาณเดินทางถึงฝั่ง RX – Receiver อุปกรณ์จะรับสัญญาณ Optical และส่งออกเป็น Video Signal ทางพอร์ต BNC เพื่อต่อเข้ากับ DVR หรืออุปกรณ์ปลายทาง

โครงสร้างจึงเป็นดังนี้

Camera
↓
Coaxial Cable
↓
Video Converter TX
↓
Fiber Optic Cable
↓
Video Converter RX
↓
Coaxial Cable
↓
DVR / Monitor

นี่คือหลักการพื้นฐานของระบบ Video over Fiber สำหรับกล้องวงจรปิดแบบ Analog และ Analog HD



ทำไมต้องใช้ Fiber Optic Video Converter?

คำถามสำคัญคือ ในเมื่อกล้อง CCTV ใช้สาย Coaxial อยู่แล้ว ทำไมจึงต้องเปลี่ยนช่วงกลางเป็น Fiber Optic?

คำตอบคือ Video Converter เหมาะกับระบบที่ต้องการแก้ปัญหาด้าน ระยะทางและสภาพแวดล้อมในการเดินสาย

1. ใช้กับระบบ CCTV ระยะไกล

โครงการบางประเภทมีระยะระหว่างกล้องกับห้อง Control Room หลายกิโลเมตร เช่น

   CCTV บนถนน

   ระบบกล้องรอบโรงงาน

   Solar Farm

   ท่าเรือ

   สนามบิน

   มหาวิทยาลัย

   นิคมอุตสาหกรรม

   ระบบรักษาความปลอดภัยระหว่างอาคาร

ผลิตภัณฑ์ Video over Fiber มีระยะทางหลายระดับตาม Optical Budget และประเภท Fiber ของแต่ละรุ่น ตัวอย่างเช่น BISMON ระบุผลิตภัณฑ์ Analog HD บางรุ่นสำหรับการส่งได้ถึง 20 km ขณะที่กลุ่ม Analog Video บางแบบระบุระยะ Single-mode ได้ไกลกว่านั้น จึงต้องตรวจสอบ Datasheet ของรุ่นที่เลือกใช้จริงทุกครั้ง



2. รวมสัญญาณหลายกล้องลงบน Fiber Link เดียว

ในจุดติดตั้งหนึ่งอาจมีกล้องหลายตัว เช่น

Camera 1
Camera 2
Camera 3
Camera 4
↓
4-Channel Fiber Video Converter TX
↓
Fiber Optic
↓
RX
↓
DVR

จุดเด่นของระบบนี้คือไม่จำเป็นต้องติดตั้ง Video Converter หนึ่งคู่ต่อกล้องหนึ่งตัวเสมอไป เพราะมีอุปกรณ์หลาย Channel สำหรับรวมสัญญาณหลายชุดในระบบเดียว

ในกลุ่มผลิตภัณฑ์ที่อ้างอิง มีการแบ่งรุ่นตั้งแต่ 1, 2, 4, 8 และ 16 Channel



Fiber Optic Video Converter มีกี่ประเภท?

คำว่า “มีกี่ประเภท” สามารถแบ่งได้หลายวิธี เพราะ Video Converter สามารถจำแนกตามมาตรฐานวิดีโอ จำนวนช่อง ประเภท Fiber และฟังก์ชันเสริม

วิธีแบ่งที่เหมาะสำหรับงานออกแบบระบบมีดังนี้

ประเภทที่ 1: แบ่งตามมาตรฐานสัญญาณวิดีโอ

1.1 Analog Video Fiber Converter

ใช้สำหรับระบบกล้อง Analog แบบดั้งเดิม เช่น CVBS

เหมาะกับ

   ระบบ CCTV รุ่นเก่า

   โครงการที่ยังใช้ DVR Analog

   การขยายระบบเดิม

   ระบบที่ไม่ต้องการเปลี่ยนกล้องทั้งหมด

ระบบประเภทนี้มักใช้กับพอร์ต BNC และมีรุ่นที่สามารถรับส่ง Video พร้อม Data RS485 สำหรับงานควบคุม PTZ ได้



1.2 Analog HD Fiber Video Converter

เป็นกลุ่มที่ใช้ในระบบกล้อง Analog HD เช่น

AHD – Analog High Definition

HD-TVI – High Definition Transport Video Interface

HD-CVI – High Definition Composite Video Interface

อุปกรณ์หนึ่งรุ่นอาจรองรับหนึ่งมาตรฐานหรือหลายมาตรฐานพร้อมกัน ขึ้นอยู่กับการออกแบบของผู้ผลิต โดยกลุ่มผลิตภัณฑ์ BISMON ที่อ้างอิงมีรุ่นรองรับ AHD/TVI/CVI และแบ่งตามระดับความละเอียดที่รองรับ



1.3 IP Video over Fiber

กรณีกล้องเป็น IP Camera วิธีส่งสัญญาณผ่านไฟเบอร์โดยทั่วไปแตกต่างจาก Analog Video Converter

โครงสร้างมักเป็น

IP Camera → Network Switch → Ethernet Media Converter หรือ SFP Fiber Link → Fiber → Switch / Media Converter → NVR

ดังนั้นต้องแยกให้ชัดเจนว่า Fiber Video Converter ใช้รับส่ง Video Signal โดยตรง เช่น AHD, TVI, CVI หรือ CVBS

ขณะที่ Ethernet Media Converter ใช้รับส่ง Ethernet Network Traffic จึงไม่ควรเลือกอุปกรณ์เพียงเพราะเห็นคำว่า Fiber Converter แต่ต้องตรวจสอบประเภท Input/Output ให้ตรงกับระบบ



ประเภทที่ 2: แบ่งตามจำนวน Channel

อีกวิธีที่ใช้เลือกอุปกรณ์ได้ง่ายที่สุดคือจำนวนกล้องที่ต้องส่งจากจุดต้นทาง จากกลุ่มผลิตภัณฑ์ที่อ้างอิง สามารถพบรูปแบบ 1, 2, 4, 8 และ 16 Channel

1 Channel

เหมาะกับกล้องเดี่ยว เช่น

   ทางเข้าโรงงาน

   กล้องริมถนนจุดเดียว

   กล้องบนเสา

   กล้องที่อยู่ห่างจาก Control Room

ตัวอย่าง

Camera → 1CH TX → Fiber → 1CH RX → DVR



2 Channel

เหมาะกับจุดที่มีกล้อง 2 ตัว เช่น

   ทางเข้าและทางออก

   กล้องบริเวณป้อม รปภ.

   กล้องสองฝั่งของถนน

   กล้องในอาคารย่อย



4 Channel

เหมาะกับ

   Intersection CCTV

   อาคารย่อย

   โรงงานหนึ่งโซน

   CCTV รอบสถานี

   กล้องที่ติดตั้งอยู่ในพื้นที่เดียวกัน 4 จุด

โครงสร้างตัวอย่าง

4 Cameras → 4CH TX → Fiber → 4CH RX → DVR



8 Channel

เหมาะกับพื้นที่ที่รวมกล้องหลายตัวในจุดเดียว เช่น

   โรงงาน

   ลานจอดรถ

   สถานีไฟฟ้า

   Solar Farm

   Campus CCTV

   ถนนและทางแยกขนาดใหญ่



16 Channel

เหมาะสำหรับการรวมสัญญาณจำนวนมาก เช่น

   กล้องจากอาคารหนึ่งหลัง

   กล้องจากพื้นที่โรงงานหนึ่งโซน

   จุดรวมสัญญาณ CCTV

   โครงการ Surveillance ขนาดใหญ่

ในระบบขนาดใหญ่ ควรพิจารณาเรื่อง Single Point of Failure เพิ่มเติม เพราะเมื่อรวมกล้องจำนวนมากไว้ที่ Converter ชุดเดียว หากชุดอุปกรณ์ ไฟเลี้ยง หรือ Fiber Link มีปัญหา อาจกระทบหลายช่องพร้อมกัน



ประเภทที่ 3: แบ่งตามความละเอียดที่รองรับ

Video Converter แต่ละรุ่นรองรับความละเอียดไม่เท่ากัน

ตัวอย่างกลุ่มผลิตภัณฑ์ BISMON ที่มีเอกสารอ้างอิงแบ่งรุ่น Analog HD เป็นกลุ่มที่รองรับระดับ 720P/960P และกลุ่มที่รองรับ 1080P โดยตรง ดังนั้นการเลือกอุปกรณ์ต้องดู Resolution Support ของรุ่นนั้น ไม่ควรพิจารณาจากจำนวน Channel เพียงอย่างเดียว

ตัวอย่างเช่น

กลุ่ม 720P / 960P

เหมาะกับระบบ Analog HD รุ่นเดิมหรือระบบที่ใช้งานกล้องในระดับความละเอียดดังกล่าว

กลุ่ม 1080P

เหมาะกับกล้อง Analog HD 2MP ที่ต้องการส่งสัญญาณ Full HD

ความละเอียดที่สูงกว่า ต้องตรวจสอบความเข้ากันได้ของ Camera Format + Resolution + Frame Rate + Video Converter + DVR

ทั้งระบบ ไม่ควรสรุปว่า Video Converter ที่มีพอร์ต BNC จะรองรับกล้องทุกความละเอียด เพราะตัววงจรประมวลผลภายในมีข้อจำกัดตามรุ่น



ประเภทที่ 4: แบบ Video Only และ Video + Data

แบบ Video Only

ส่งเฉพาะสัญญาณภาพจากกล้องไปยัง DVR เหมาะกับ Fixed Camera ซึ่งไม่ต้องการช่อง Data เพิ่มเติม

โครงสร้าง

Camera → Video TX → Fiber → Video RX → DVR

แบบ Video + RS485 Data รองรับทั้งสัญญาณ Video และ Data เช่น RS485

ระบบประเภทนี้เหมาะกับงานที่ต้องการควบคุมอุปกรณ์ เช่น PTZ Camera หรือการส่ง Control Data ระหว่างต้นทางและปลายทาง โดยมีผลิตภัณฑ์บางรุ่นในเอกสารของ BISMON ที่เพิ่มช่อง RS485 จากรุ่น Video-only

ตัวอย่าง

PTZ Camera
↓ Video + Control
Video/Data Converter TX
↓ Fiber
Video/Data Converter RX
↓
DVR / Controller



ประเภทที่ 5: แบ่งตาม Fiber Mode

Single-mode Fiber

เหมาะกับ

   ระยะไกล

   ระบบ Backbone ระหว่างอาคาร

   Roadside CCTV

   Factory Campus

   Solar Farm

   Airport

   Port

   Smart City

ระยะทางใช้งานจริงต้องพิจารณา Optical Budget, Loss ของสาย, Connector, Splice และ Safety Margin ไม่ใช่ดูจากระยะทางสูงสุดใน Datasheet เพียงค่าเดียว



Multimode Fiber

เหมาะกับระบบที่มีระยะทางสั้นกว่า เช่น

   ภายในอาคาร

   Campus ระยะใกล้

   ระบบที่มีโครงสร้าง Multimode เดิมอยู่แล้ว

ผลิตภัณฑ์บางตระกูลสามารถมีรุ่นสำหรับ Multimode หรือ Single-mode ขึ้นอยู่กับ Optical Interface และการออกแบบของผู้ผลิต



Fiber Optic Video Converter ใช้งานกับระบบใดได้บ้าง?

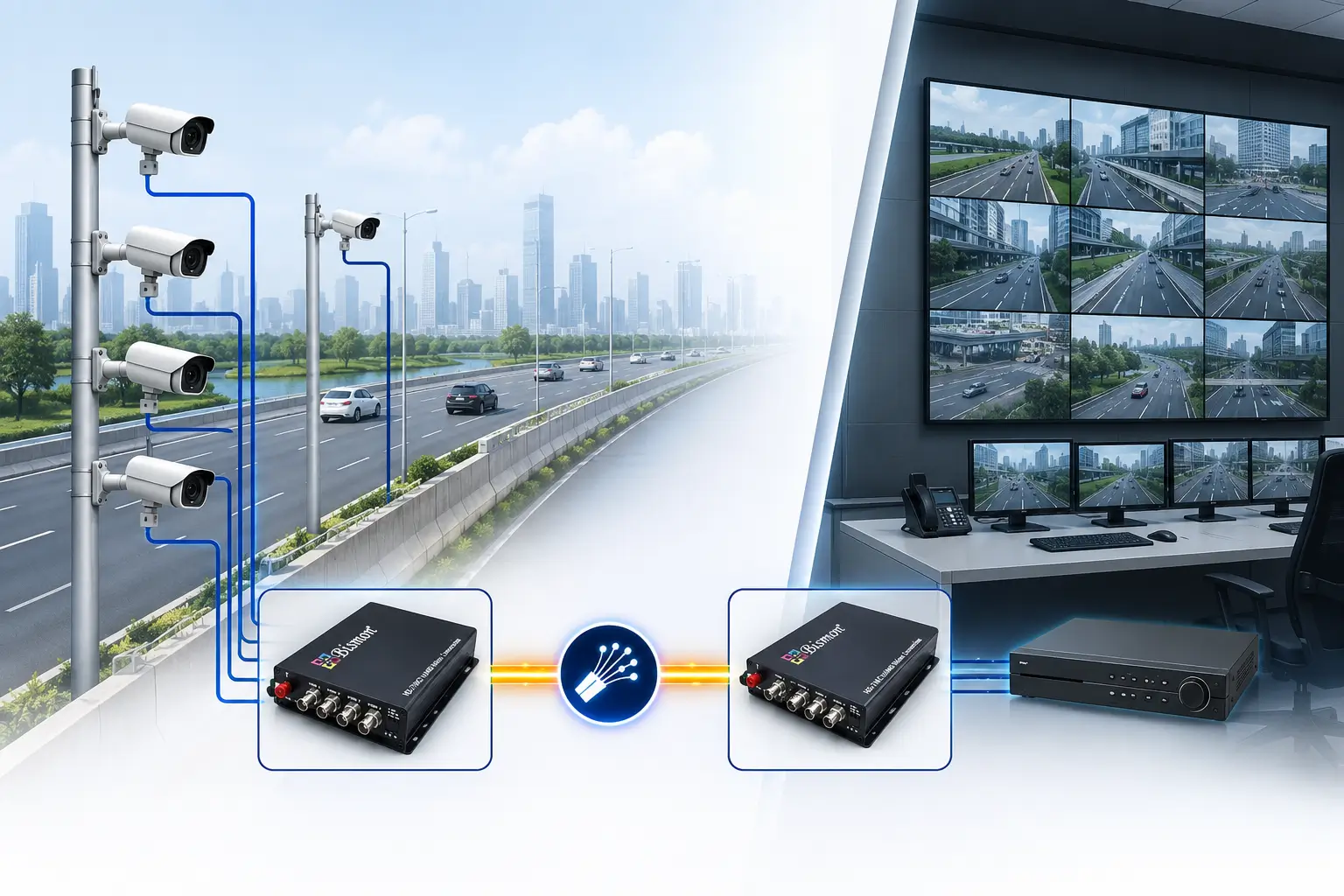

 1   ระบบ CCTV บนถนน

ตัวอย่างโครงสร้าง

Roadside Cameras → Multi-Channel Video Converter → Fiber Backbone → Control Room → DVR

เหมาะกับ

   กล้องจราจร

   Intersection CCTV

   Highway

   Toll Gate

   LPR System ที่ยังใช้ Video Signal แบบรองรับกับ Converter

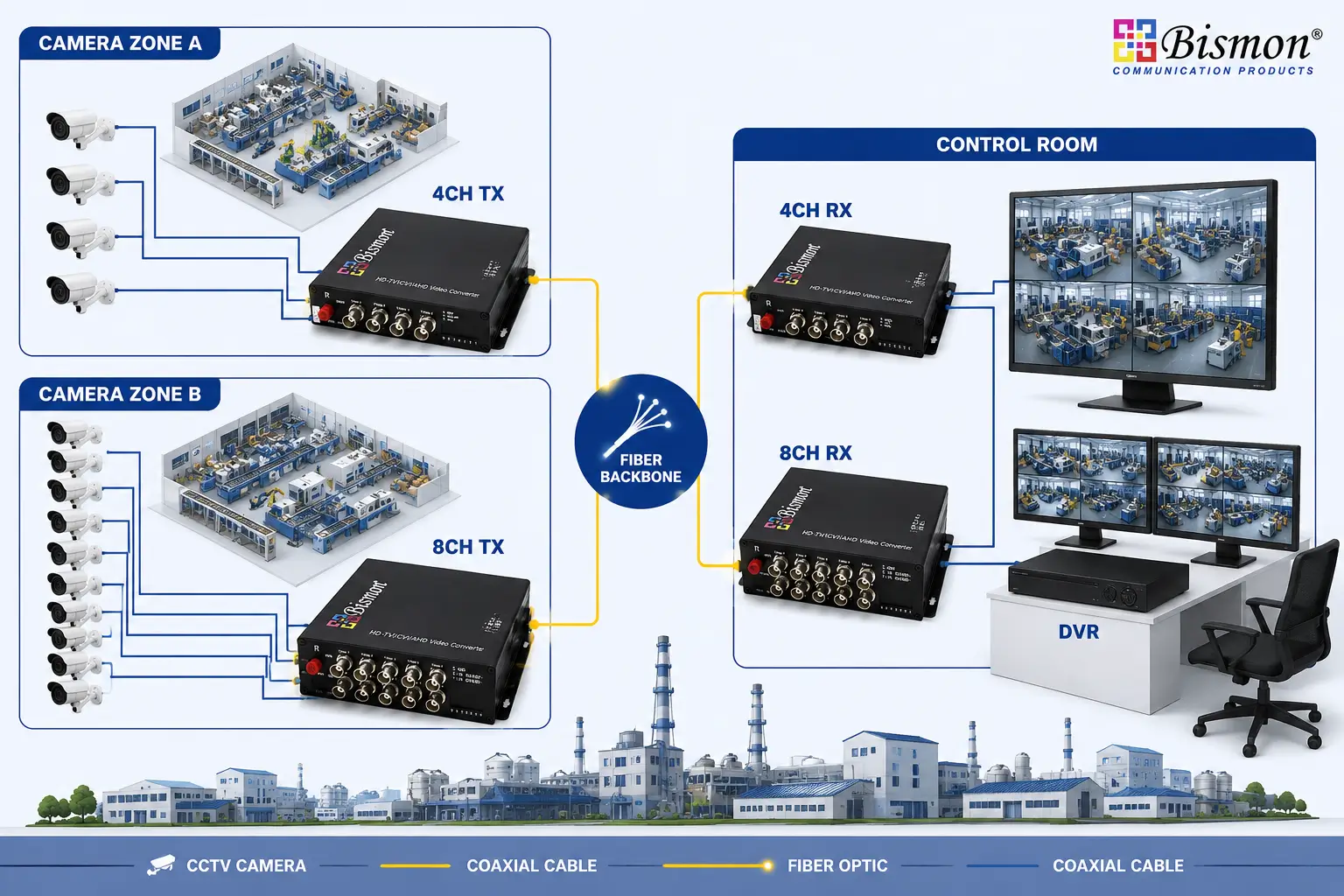

 2  ระบบ CCTV โรงงาน

ในโรงงาน อาคารผลิตอาจอยู่ห่างจาก Control Room

ตัวอย่าง

Camera Zone A → 4CH TX → Fiber → Control Room RX → DVR

Camera Zone B → 8CH TX → Fiber → Control Room RX → DVR

สามารถใช้ Fiber Backbone เชื่อมแต่ละพื้นที่กลับมายังศูนย์ควบคุม

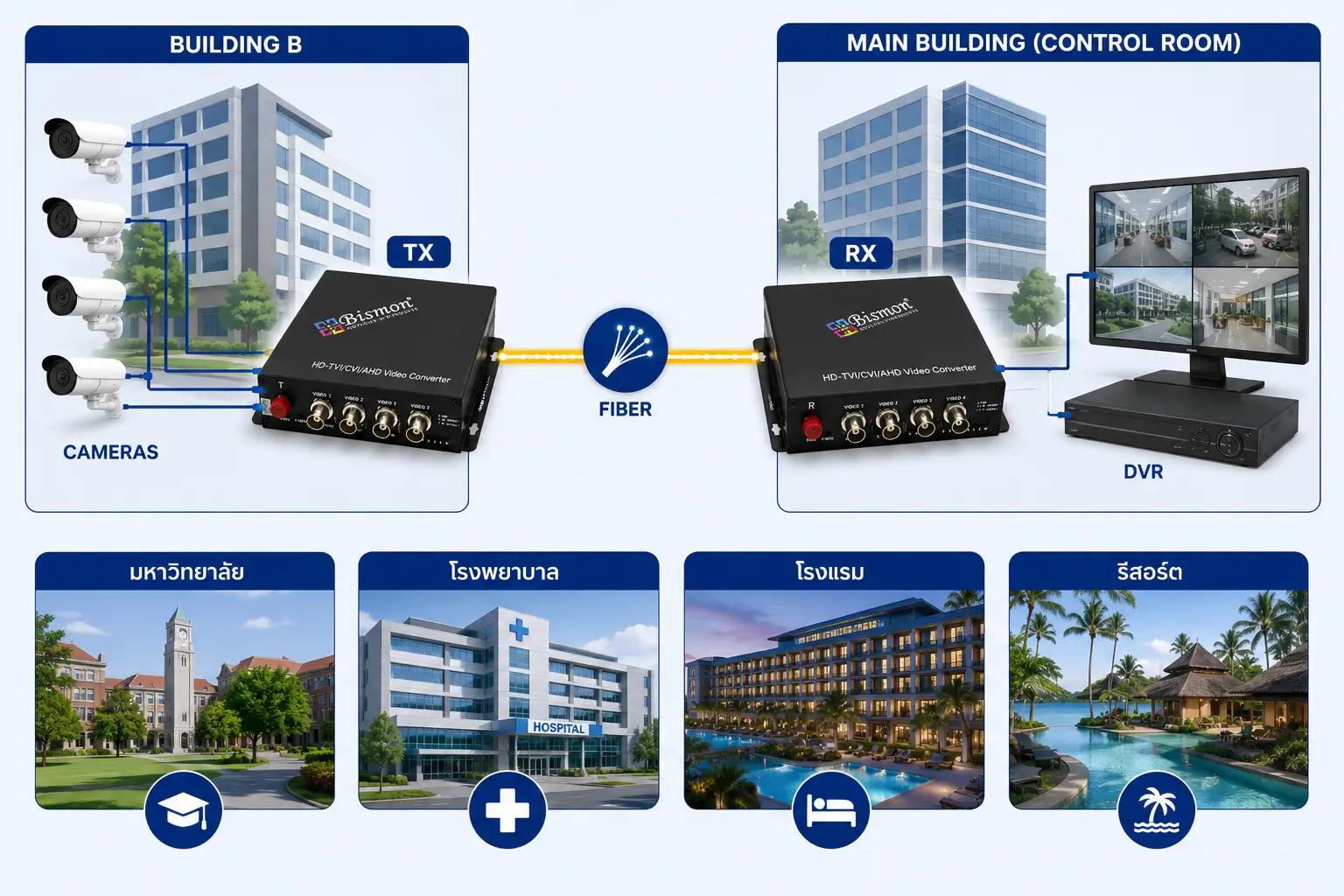

 3  ระบบ CCTV ระหว่างอาคาร

ตัวอย่างเช่น

Building B Cameras → Video Converter TX → Fiber → Main Building RX → DVR

เหมาะกับ

   มหาวิทยาลัย

   โรงพยาบาล

   โรงแรม

   รีสอร์ต

   โรงงานหลายอาคาร

   Government Campus

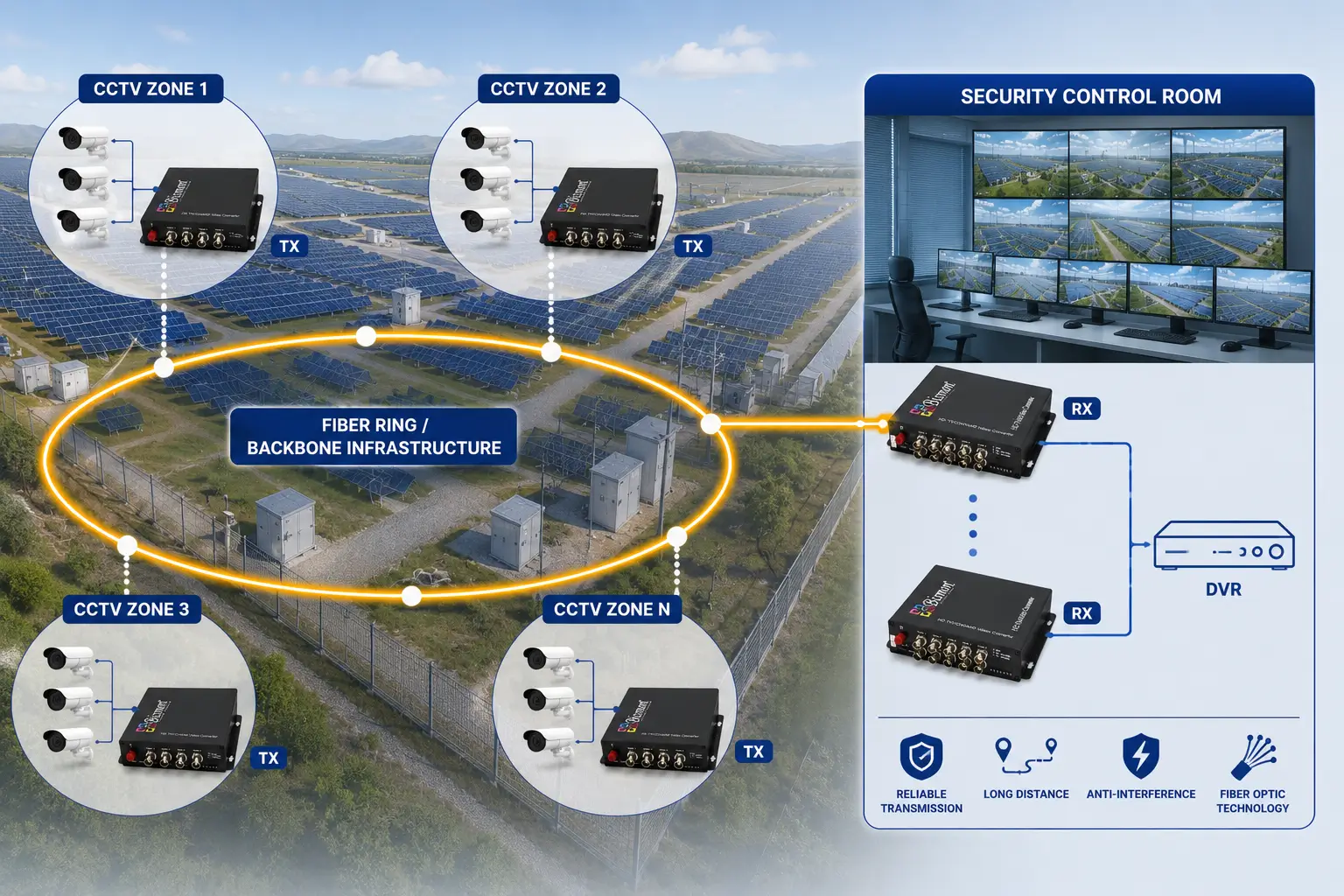

 4  ระบบ CCTV Solar Farm

พื้นที่ Solar Farm มีขนาดใหญ่และจุดติดตั้งกล้องอาจอยู่ไกลจาก Control Room

ตัวอย่าง

CCTV Zone → Video Converter TX → Fiber Ring/Backbone Infrastructure → RX → Security Control Room

อย่างไรก็ตาม หากระบบเป็น IP Camera ต้องออกแบบ Network over Fiber แทนการใช้ Analog Video Converter โดยตรง



 5  ระบบ Surveillance ในท่าเรือและสนามบิน

เหมาะกับพื้นที่ขนาดใหญ่ที่ต้องส่งสัญญาณระหว่าง

   Gate

   Security Zone

   Warehouse

   Perimeter

   Control Center

การใช้ Fiber ช่วยให้ระบบสามารถวางโครงสร้าง Transmission สำหรับระยะไกลได้ ขณะที่ KBC Networks ระบุว่ากลุ่ม Fiber Optic Transmission ของตนครอบคลุมการส่ง Video, Audio และ Data สำหรับโครงการและการใช้งานที่หลากหลาย



วิธีเลือก Fiber Optic Video Converter ให้เหมาะกับงาน

ก่อนเลือกอุปกรณ์ ควรตรวจสอบอย่างน้อย 8 เรื่อง

1. ระบบกล้องเป็น Analog หรือ IP?

นี่เป็นคำถามแรกที่ต้องตอบ

หากเป็น

   CVBS

   AHD

   TVI

   CVI

ให้พิจารณา Video over Fiber Converter ที่รองรับ Format นั้น



หากเป็น IP Camera ให้พิจารณา

   Ethernet Media Converter

   Industrial Ethernet Switch

   SFP Fiber Link

   PoE Switch + Fiber Uplink

ตาม Architecture ของระบบ



2. กล้องมีทั้งหมดกี่ Channel?

ตัวอย่าง

1 กล้อง → 1CH
2 กล้อง → 2CH
3–4 กล้อง → 4CH
5–8 กล้อง → 8CH
9–16 กล้อง → 16CH

แต่อาจเลือกแบ่งเป็นหลาย Converter เพื่อเพิ่ม Redundancy และลดผลกระทบจากการเสียของอุปกรณ์ชุดเดียว



3. กล้องใช้มาตรฐานอะไร?

ตรวจสอบว่าเป็น

   CVBS

   AHD

   HD-TVI

   HD-CVI

จากนั้นเลือก Converter ที่รองรับมาตรฐานดังกล่าว



4. ความละเอียดกล้องเท่าไร?

ตรวจสอบ

   Resolution

   Frame Rate

   Video Format

เพราะ Converter แต่ละรุ่นรองรับไม่เท่ากัน ตัวอย่างในเอกสาร BISMON มีการแบ่งรุ่นตาม 720P/960P และ 1080P อย่างชัดเจน



5. ใช้ Single-mode หรือ Multimode?

ต้องตรวจสอบ Fiber Infrastructure ของโครงการว่าเป็นสายประเภทใด

X ห้ามเลือก Optical Interface โดยอาศัยเพียงว่า Connector เสียบเข้ากันได้ เพราะ Fiber Mode และ Optical Specification ต้องเข้ากันด้วย



6. ระยะทางกี่กิโลเมตร?

ควรตรวจสอบ ระยะทางจริง + จำนวนจุด Splice + Connector Loss + Patch Cord Loss + Safety Margin

ตัวอย่างผลิตภัณฑ์ BISMON Analog HD ที่อ้างอิงระบุระยะระดับ 20 km สำหรับหลายรุ่น แต่ระยะที่รองรับต้องยึด Datasheet ของรุ่นจริงและ Optical Link Budget ของโครงการ



7. ต้องใช้ RS485 หรือไม่?

ถ้ามีระบบ Control Data ให้เลือก Video Converter รุ่นที่รองรับ Data Channel

ไม่ควรเลือก Video-only แล้วคาดว่าจะสามารถส่ง RS485 ผ่านพอร์ต BNC ได้



8. ใช้ในอาคารหรือตู้ Outdoor?

ตัว Converter อาจอยู่ภายในตู้ Outdoor แต่ไม่ได้หมายความว่าอุปกรณ์ทุกตัวสามารถโดนฝนหรือความชื้นโดยตรงได้

ควรตรวจสอบ

   Operating Temperature

   Humidity

   Power Supply

   Grounding

   Surge Protection

   Cabinet Ventilation

   IP Rating ของตู้

   การจัดการ Fiber Patch Cord

โดยเฉพาะโครงการริมถนนและโรงงาน



ตัวอย่างการออกแบบระบบ

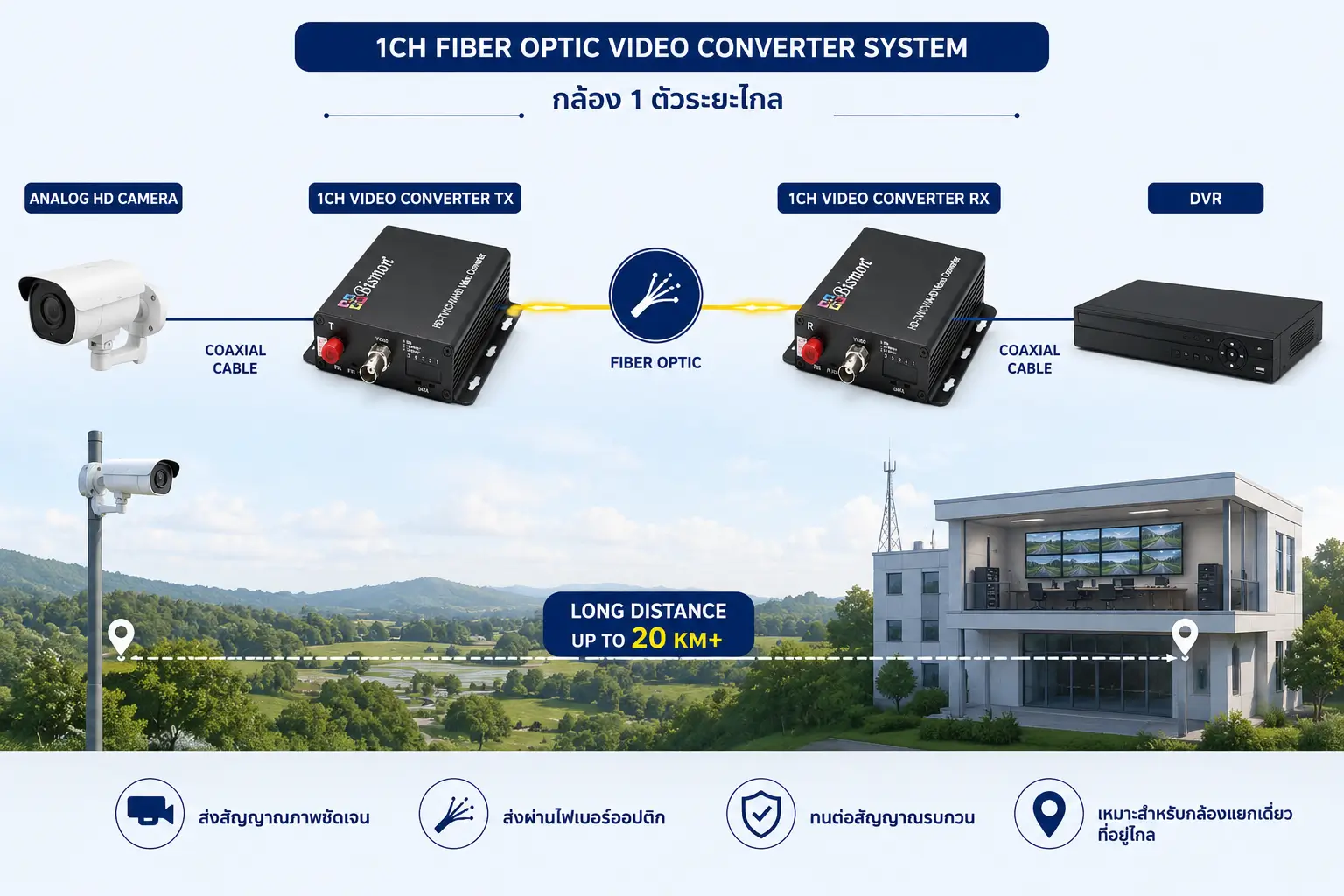

 ตัวอย่างที่ 1   กล้อง 1 ตัวระยะไกล

Analog HD Camera
→ Coaxial Cable
→ 1CH Video Converter TX
→ Fiber Optic
→ 1CH Video Converter RX
→ Coaxial Cable
→ DVR

เหมาะกับกล้องแยกเดี่ยวที่อยู่ไกล

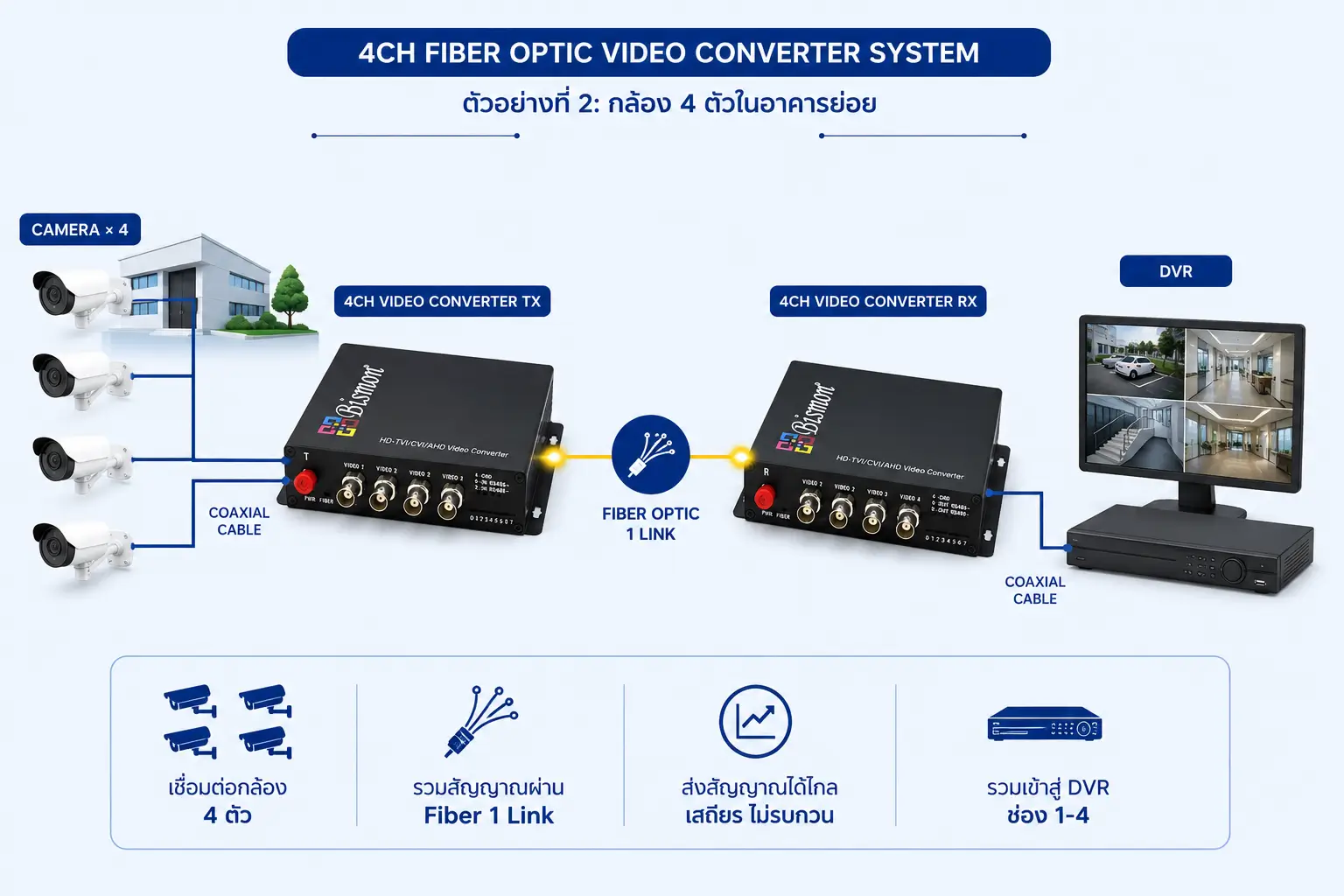

 ตัวอย่างที่ 2  กล้อง 4 ตัวในอาคารย่อย

Camera ×4
→ 4CH Video Converter TX
→ Fiber 1 Link
→ 4CH Video Converter RX
→ DVR

ช่วยรวมกล้องหลายตัวเข้าสู่ระบบ Transmission เดียว

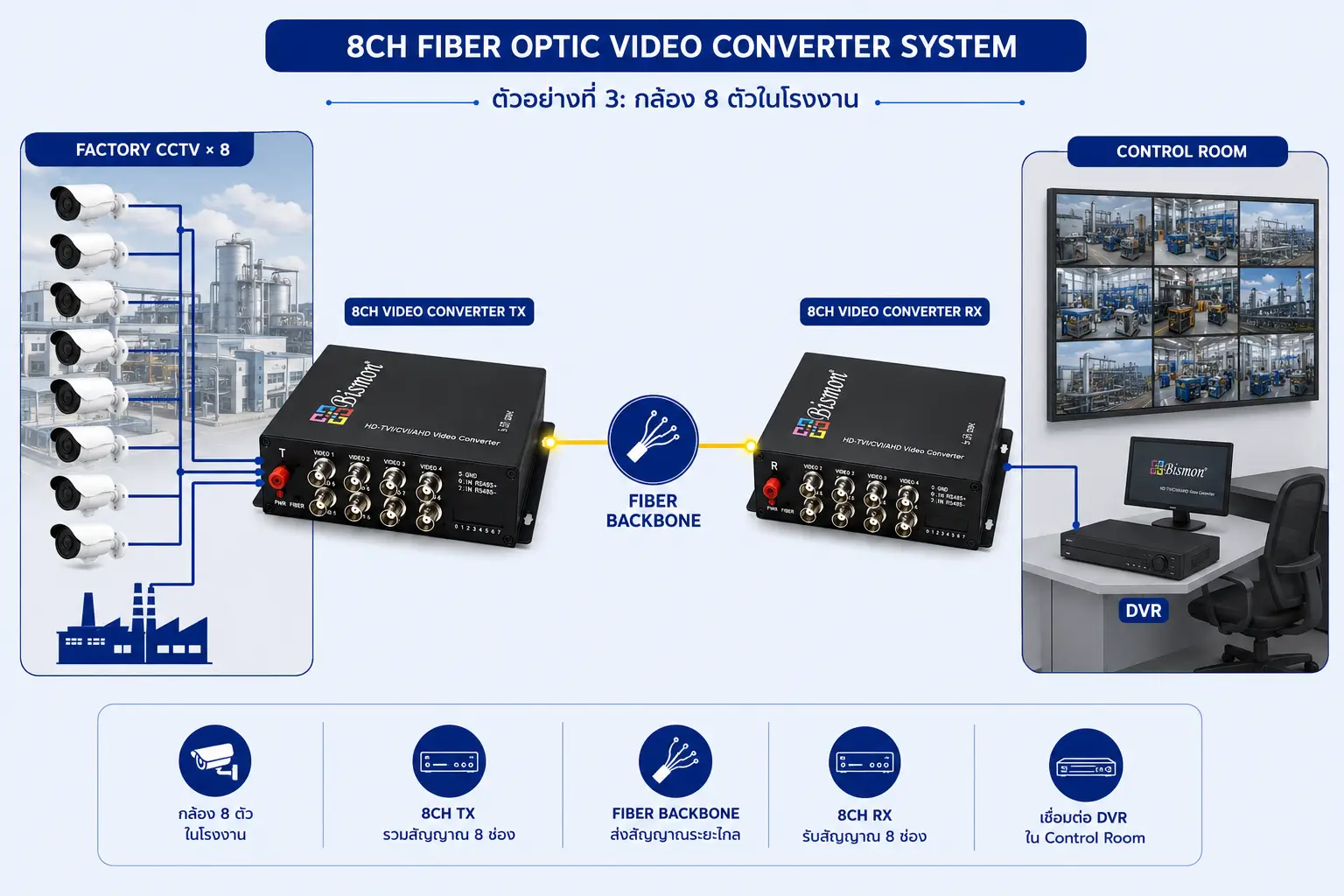

 ตัวอย่างที่ 3  กล้อง 8 ตัวในโรงงาน

Factory CCTV ×8
→ 8CH Video Converter TX
→ Fiber Backbone
→ 8CH RX
→ DVR ใน Control Room

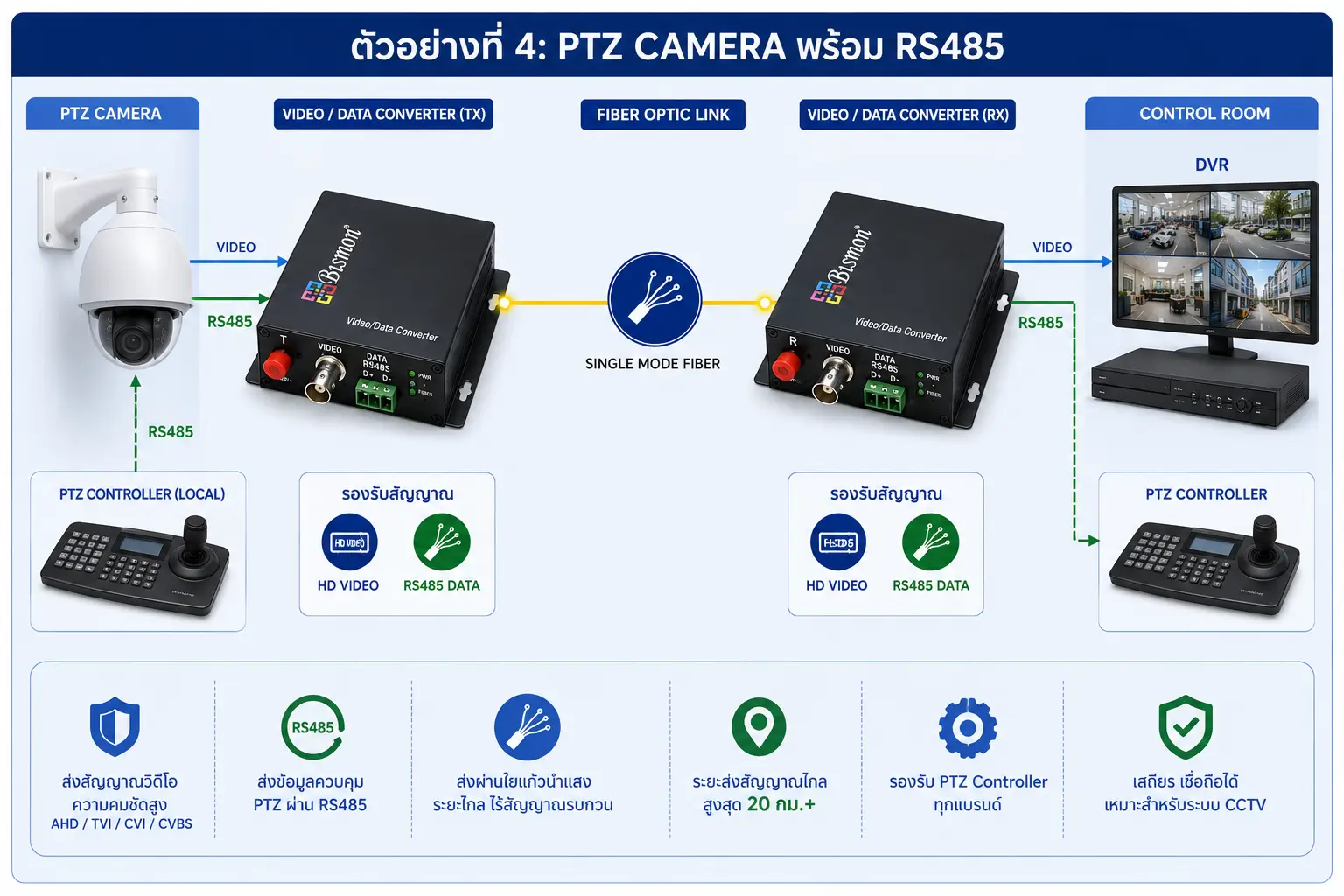

 ตัวอย่างที่ 4  PTZ Camera พร้อม RS485

PTZ Camera
→ Video + RS485
→ Video/Data Converter
→ Fiber
→ Video/Data Converter
→ DVR + PTZ Controller

เหมาะกับ Converter รุ่นที่มีช่อง Data ที่รองรับการควบคุมตามระบบนั้น



ข้อผิดพลาดที่พบได้บ่อยในการติดตั้ง

1. ต่อ TX กับ TX หรือ RX กับ RX

ระบบต้องต่อ TX → Fiber → RX

ไม่ใช่ TX → TX

ดังนั้นต้องตรวจสอบ Label อุปกรณ์ทั้งสองฝั่งก่อนติดตั้ง



2. กล้องกับ Converter รองรับ Resolution ไม่ตรงกัน

ตัวอย่างเช่น กล้องให้สัญญาณเกินความสามารถที่ Converter รองรับ

ผลที่อาจพบคือ

   ไม่มีภาพ

   ภาพไม่เสถียร

   ภาพกระพริบ

   DVR ตรวจไม่พบสัญญาณ

วิธีแก้คือทดสอบ Output Format ของกล้องและตรวจ Datasheet ของ Converter



3. ระบบ Video Format ไม่ตรงกัน

ต้องตรวจสอบว่า Converter รองรับ AHD, TVI, CVI หรือ CVBS อะไรบ้าง และกล้องตั้ง Output เป็นระบบใด



4. Fiber Connector สกปรก

ปัญหาที่พบได้คือ

   Optical Loss สูง

   Link ไม่ขึ้น

   สัญญาณไม่เสถียร

ก่อนเสียบ Connector ควรตรวจสอบและทำความสะอาดหัว Fiber ด้วยวิธีที่เหมาะสม



5. Fiber ขาดหรือ Loss สูงเกินไป

แม้ระยะทางจะไม่เกินค่าที่ระบุ แต่หากมี

   Splice Loss สูง

   Connector สกปรก

   สายโค้งงอรุนแรง

   Patch Cord มีปัญหา

Link อาจทำงานไม่ได้

กรณีนี้ควรตรวจสอบเส้นทาง Fiber ด้วยเครื่องมือที่เหมาะสม เช่น Optical Power Meter และ OTDR ตามลักษณะปัญหา



6. Adapter หรือ Power Supply มีปัญหา

อาการที่พบได้ เช่น

   Power LED ติดแต่ภาพไม่มา

   Restart เป็นระยะ

   ภาพหายเมื่ออุณหภูมิสูง

   ระบบติดๆ ดับๆ

ควรตรวจสอบแรงดันที่ Load จริง ไม่ใช่ตรวจเฉพาะค่า No-load ของ Adapter



7. เลือก Video Converter ผิดสำหรับ IP Camera

หากเป็น IP Camera ต้องใช้อุปกรณ์ Network Transmission เช่น Media Converter หรือ Switch ที่เหมาะสม ไม่ใช่ BNC Video Converter



Fiber Video Converter กับ Media Converter ต่างกันอย่างไร?

กล่าวง่ายๆ คือ

กล้อง Analog ใช้ Video Converter

กล้อง IP ใช้ Network Transmission Device

แต่การเลือกจริงยังต้องตรวจสอบ Architecture ของระบบทั้งโครงการ



คำถามที่พบบ่อยเกี่ยวกับ Fiber Optic Video Converter

FAQ 1: Fiber Optic Video Converter ใช้กับกล้อง IP ได้หรือไม่?

Video Converter ที่มี Input/Output แบบ BNC สำหรับ AHD, TVI, CVI หรือ CVBS ไม่ได้ใช้รับส่ง Ethernet Network ของ IP Camera โดยตรง

กล้อง IP ควรใช้ Ethernet Media Converter, Network Switch ที่มี SFP หรือ Industrial Switch ตามโครงสร้างระบบ

FAQ 2: ใช้ Fiber เพียง 1 Core ได้หรือไม่?

ได้ในอุปกรณ์ที่ออกแบบมาสำหรับ Single-Fiber Transmission โดยเฉพาะ อุปกรณ์บางตระกูลใช้ความยาวคลื่นต่างกันสำหรับการรับและส่งผ่านเส้นใยเดียว เช่น 1310/1550 nm แต่ต้องใช้ TX/RX ที่เป็นคู่ตรงกันตามข้อกำหนดของผู้ผลิต

FAQ 3: 4CH Converter ต้องใช้ Fiber 4 Core หรือไม่?

ไม่จำเป็นเสมอไป เพราะอุปกรณ์ Multi-Channel Video over Fiber สามารถรวมวิดีโอหลายช่องเข้าสู่ Optical Link ตามการออกแบบของผลิตภัณฑ์ได้ ตัวอย่างเอกสาร BISMON มีรุ่น 4, 8 และ 16 Channel ที่ออกแบบสำหรับ Multi-Channel Video Transmission

FAQ 4: สามารถเอา TX และ RX คนละรุ่นมาใช้ด้วยกันได้หรือไม่?

ไม่แนะนำ เว้นแต่ผู้ผลิตระบุว่ารองรับร่วมกัน

ต้องตรวจสอบหลายองค์ประกอบ เช่น

   Video Format

   Resolution

   Optical Wavelength

   Fiber Mode

   Optical Budget

   Multiplexing Protocol

   Channel Mapping

Connector เหมือนกันไม่ได้หมายความว่าอุปกรณ์จะเข้ากันได้เสมอ

FAQ 5: AHD Camera ต่อกับ TVI Converter ได้หรือไม่?

ขึ้นอยู่กับ Converter รุ่นนั้น

ถ้า Converter ระบุรองรับ AHD/TVI/CVI หลายระบบ สามารถใช้งานตาม Format ที่รองรับได้ แต่หากเป็นรุ่นสำหรับระบบเฉพาะ ต้องเลือกให้ตรงกับ Output ของกล้อง

ตัวอย่างผลิตภัณฑ์ BISMON ที่อ้างอิงมีรุ่นที่ระบุรองรับ HD-AHD/TVI/CVI ร่วมกัน

FAQ 6: ทำไม Power LED ติด แต่ไม่มีภาพ?

ควรตรวจสอบตามลำดับ

กล้องมีภาพหรือไม่
↓
Video Format ตรงหรือไม่
↓
Resolution รองรับหรือไม่
↓
BNC Cable ปกติหรือไม่
↓
TX/RX ต่อถูกฝั่งหรือไม่
↓
Fiber Link มี Optical Signal หรือไม่
↓
DVR Channel ตั้งค่า Format ถูกหรือไม่

การตรวจทีละส่วนจะช่วยระบุได้ว่าปัญหาอยู่ที่ Video Side, Optical Side หรือ DVR Side

FAQ 7: ใช้สาย Multimode แทน Single-mode ได้หรือไม่?

ไม่ควรสลับใช้โดยไม่ตรวจสอบ Datasheet

แม้บางผลิตภัณฑ์จะมีตัวเลือกสำหรับทั้ง Multimode และ Single-mode แต่ Optical Interface ต้องตรงกับประเภท Fiber และสเปกของรุ่นจริง

FAQ 8: Video Converter ต้อง Config IP หรือไม่?

Video Converter แบบ Video over Fiber ทั่วไปที่ส่งสัญญาณวิดีโอโดยตรงมักไม่ใช่ Ethernet IP Device จึงไม่ได้มีขั้นตอนตั้ง IP Address เหมือน Network Switch หรือ IP Camera

อย่างไรก็ตามอุปกรณ์ขั้นสูงบางประเภทอาจมี Management Interface จึงต้องดูคู่มือของผลิตภัณฑ์นั้นโดยเฉพาะ

FAQ 9: ระยะทาง 20 km หมายความว่าใช้งานได้ 20 km ทุกกรณีหรือไม่?

ไม่ควรพิจารณาจากระยะทางเพียงค่าเดียว

ต้องดู

   Optical Power Budget

   Fiber Attenuation

   Connector Loss

   Splice Loss

   Safety Margin

   สภาพสายจริง

ค่าระยะทางใน Datasheet เป็นข้อมูลสำหรับการออกแบบเบื้องต้น แต่ระบบจริงควรตรวจสอบ Optical Link Budget

FAQ 10: กล้อง 3 ตัวควรใช้ 4CH Converter หรือ 3 ตัวแบบ 1CH?

ทั้งสองแบบทำได้ ขึ้นอยู่กับโครงสร้างระบบ

หากกล้องอยู่ในพื้นที่เดียวกันและกลับไปยัง Control Room เดียวกัน การใช้ 4CH อาจติดตั้งง่ายกว่า

แต่หากกล้องอยู่คนละพื้นที่หรือระบบต้องการแยก Fault Domain การใช้ Link แยกอาจเหมาะสมกว่า

FAQ 11: Fiber Video Converter ใช้ในระบบ Ring Network ได้หรือไม่?

Video Converter แบบ Point-to-Point ทั่วไปไม่ได้ทำงานเหมือน Ethernet Switch และไม่รองรับ Ring Protocol เช่น RSTP หรือ ERPS โดยอัตโนมัติ

หากโครงการต้องการ Fiber Ring ควรออกแบบเป็น Network Architecture ที่ใช้ Industrial Ethernet Switch หรือ Transmission Platform ซึ่งรองรับ Ring Redundancy แล้วเชื่อมกล้องเข้าระบบตามประเภทของกล้อง

FAQ 12: ใช้ Video Converter แล้วภาพจะชัดขึ้นหรือไม่?

Video Converter มีหน้าที่หลักในการรับส่งสัญญาณให้เหมาะสมกับระบบ Fiber Transmission ไม่ได้เพิ่มความละเอียดต้นฉบับของกล้องโดยอัตโนมัติ

คุณภาพปลายทางยังขึ้นอยู่กับ Camera Output + Converter Compatibility + Fiber Link + Receiver + DVR Input

ดังนั้นควรออกแบบให้ทุกอุปกรณ์รองรับมาตรฐานเดียวกัน



สินค้าแนะนำจาก BISMON

Fiber Optic Video Converter HD-AHD/TVI/CVI (720P/960P)

Fiber Optic Video Converter HD-AHD/TVI/CVI (1080P/2MP)

Fiber Optic Video Converter HD-AHD/TVI/CVI (2560P/5MP)

Fiber Optic Video Converter + RS485 Data (Analog)



สรุป

Fiber Optic Video Converter เป็นอุปกรณ์สำคัญสำหรับระบบ CCTV แบบ Analog และ Analog HD ที่ต้องส่งสัญญาณภาพระยะไกลผ่าน Fiber Optic

ระบบประกอบด้วย

Camera → Video Converter TX → Fiber Optic → Video Converter RX → DVR

อุปกรณ์สามารถแบ่งได้หลายประเภทตาม

   มาตรฐาน Video เช่น Analog, AHD, TVI และ CVI

   จำนวน 1, 2, 4, 8 หรือ 16 Channel

   ความละเอียดที่รองรับ

   Video Only หรือ Video + RS485 Data

   Single-mode หรือ Multimode

   Single-Fiber หรือ Dual-Fiber Architecture

การเลือกอุปกรณ์ที่ถูกต้องจึงต้องเริ่มจากการตรวจสอบ ประเภทกล้อง มาตรฐาน Video ความละเอียด จำนวน Channel ประเภท Fiber ระยะทาง และความต้องการ Data Control ก่อนเสมอ โดยเฉพาะในงาน CCTV ระยะไกล งานโรงงาน ถนน Solar Farm อาคารหลายหลัง และระบบ Surveillance ขนาดใหญ่

---

Recomended Article : บทความอื่นที่คุณอาจสนใจ

๐ สายแลน Cat5e vs Cat6 vs Cat6A vs Cat7 vs Cat8 เลือกรุ่นไหนดี? [คู่มือ 2025]

๐ วิธีการเลือกสาย UTP PATCH CORD แบบไหนดี

๐ สินค้า ZIRCON มีจำหน่ายแล้วที่ BISMON!

๐ Ethernet Media Converter (Gigabit) คืออะไร?

๐ Wall Mount Enclosure คืออะไร?
