ทำไม Ribbon Splicer จึงสำคัญกับระบบ Data Center

Data Center ยุคใหม่ ทำไมถึงต้องการไฟเบอร์จำนวนมหาศาล

การมาของ AI, Cloud และระบบประมวลผลขนาดใหญ่ ทำให้สถาปัตยกรรมเครือข่ายใน Data Center เปลี่ยนจากการเชื่อมต่อแบบเดิมไปสู่โครงสร้าง Spine-Leaf ที่ทุกสวิตช์ต้องเชื่อมถึงกันด้วยความเร็วสูง ตั้งแต่ 100G ไปจนถึง 400G และ 800G ต่อพอร์ต

ความเร็วระดับนี้ใช้ไฟเบอร์แบบ Multi-fiber (MPO/MTP) ที่รวมหลายคอร์ไว้ในหัวเดียว เช่น 8, 12, 16 หรือ 24 คอร์ ผลที่ตามมาคือสายไฟเบอร์ที่วิ่งระหว่างแถวแร็ก (backbone) มีจำนวนคอร์สูงมาก ตั้งแต่ 144, 288 ไปจนถึงหลายพันคอร์ในเส้นเดียว เมื่อต้องเข้าหัวหรือต่อสายจำนวนนี้ทีละเส้น งานจะช้าและใช้แรงงานมหาศาล

อ่านพื้นฐานที่เกี่ยวข้องเพิ่มได้ที่ Data Center & Cloud Switch 100G/400G, MPO/LC + QSFP Transceiver 100G to 800G และ Broadcom Data Center Switch 4 รูปแบบพอร์ต

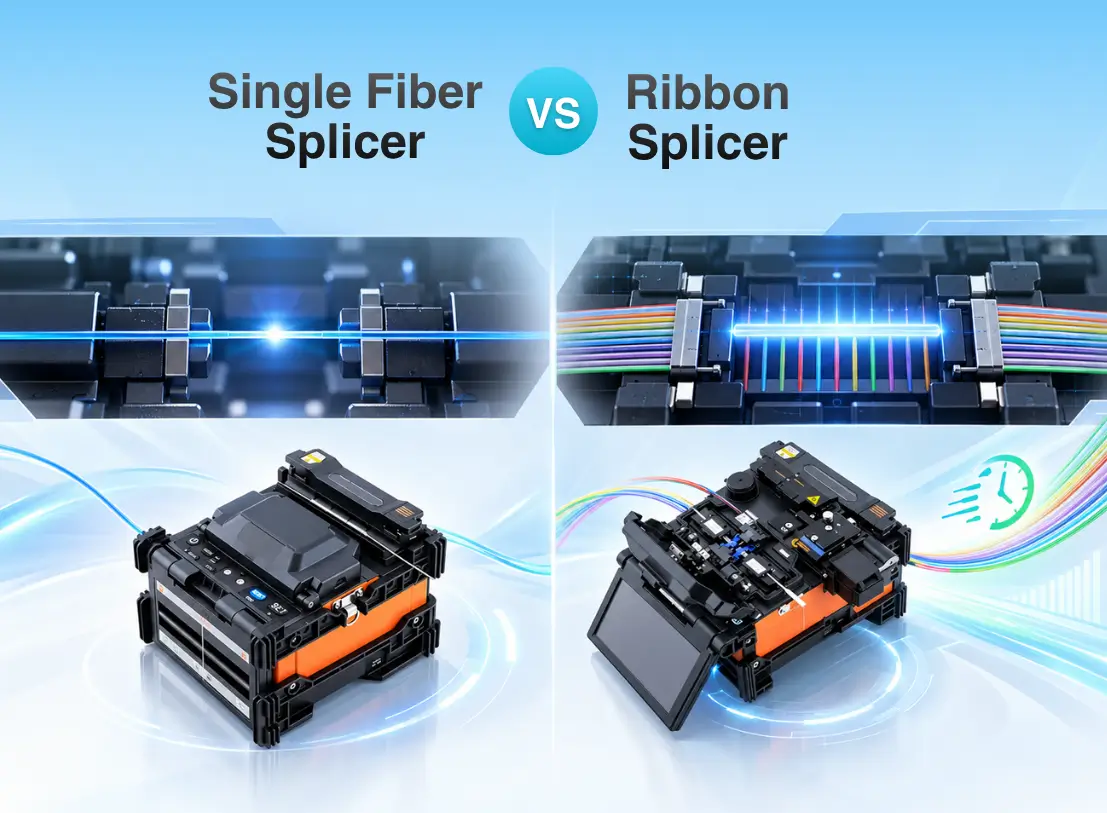

Ribbon Splicer คืออะไร ต่างจากเครื่องเชื่อมแบบเส้นเดี่ยวอย่างไร

Ribbon Splicer หรือ Mass Fusion Splicer คือเครื่องเชื่อมไฟเบอร์ที่สามารถเชื่อมไฟเบอร์ หลายคอร์พร้อมกันในครั้งเดียว โดยทั่วไปถึง 12 คอร์ ขณะที่เครื่องเชื่อมแบบ Single Fiber Splicer เชื่อมได้ทีละเส้นเท่านั้น

ความต่างสำคัญอยู่ที่วิธีจัดเรียงและหลอมไฟเบอร์:

• • Single Fiber Splicer — มักใช้การจัดแนวแบบ Core-to-Core Alignment ที่แม่นยำสูงสำหรับการเชื่อมทีละเส้น เหมาะกับงาน FTTH, งานซ่อม และจุดที่ต้องการค่าสูญเสียต่ำที่สุด
• • Ribbon Splicer — ใช้การจัดแนวแบบ Ribbon/V-groove ที่วางไฟเบอร์เรียงเป็นแพ (ribbon) แล้วหลอมพร้อมกันทั้งชุด ทำให้เชื่อมสายจำนวนคอร์สูงได้เร็วกว่าหลายเท่า

พูดง่าย ๆ: เครื่องเส้นเดี่ยวเน้น "ความแม่นยำทีละจุด" ส่วนเครื่องริบบอนเน้น "ปริมาณงานต่อชั่วโมง" — ซึ่งเป็นสิ่งที่ Data Center จำนวนคอร์สูงต้องการ

ทำไม Ribbon Splicer จึงสำคัญกับงาน Data Center

เมื่อปริมาณคอร์ต่อเส้นสูงขึ้น การเชื่อมทีละเส้นไม่ใช่แค่ช้า แต่ส่งผลต่อต้นทุนและคุณภาพงานทั้งโครงการ Ribbon Splicer ช่วยแก้จุดนี้ใน 4 ด้านหลัก:

นี่คือเหตุผลที่งาน backbone, cross-connect และ MDA/HDA ใน Data Center ขนาดใหญ่ทั่วโลกเลือกใช้ Ribbon Splicer เป็นเครื่องมือหลัก ส่วนเครื่องเส้นเดี่ยวยังคงจำเป็นสำหรับงานปลายทางและงานซ่อมเฉพาะจุด

Ribbon Splicer อยู่ตรงไหนในระบบนิเวศ MPO ของ Data Center

Ribbon Splicer ทำงานร่วมกับอุปกรณ์ไฟเบอร์จำนวนคอร์สูงอื่น ๆ เป็นชุดเดียวกัน:

• • Ribbon/MPO Trunk Cable — สายแกนหลักจำนวนคอร์สูงที่วิ่งระหว่างแถวแร็ก
• • MPO/MTP Patch Cord & Cassette — กระจายจาก MPO ไปเป็น LC สำหรับเข้าสวิตช์ อ่านเพิ่มที่ MPO/MTP Fiber Patch Cord คืออะไร
• • ODF / Fiber Enclosure — จุดพักและบริหารจัดการสายจำนวนมาก เช่น กล่องเก็บสาย 144 Core 3U ODF Rack mount
• • Fiber Cleaver — ตัดหน้าไฟเบอร์ให้เรียบก่อนเชื่อม ซึ่งรุ่นริบบอนต้องใช้คัตเตอร์สำหรับงานริบบอนโดยเฉพาะ อ่านเพิ่มที่ Fiber optic Cleaver คืออะไร

การเชื่อมที่ดีเริ่มจากการเตรียมสายที่ถูกต้อง หากสนใจเรื่องการดูแลและแก้ปัญหาค่าสูญเสียสูง อ่านได้ที่ วิธีทำความสะอาดเครื่อง Fusion Splicer และ สาเหตุ Splicer High Loss

เครื่องเชื่อมไฟเบอร์ Swift สำหรับงาน Data Center

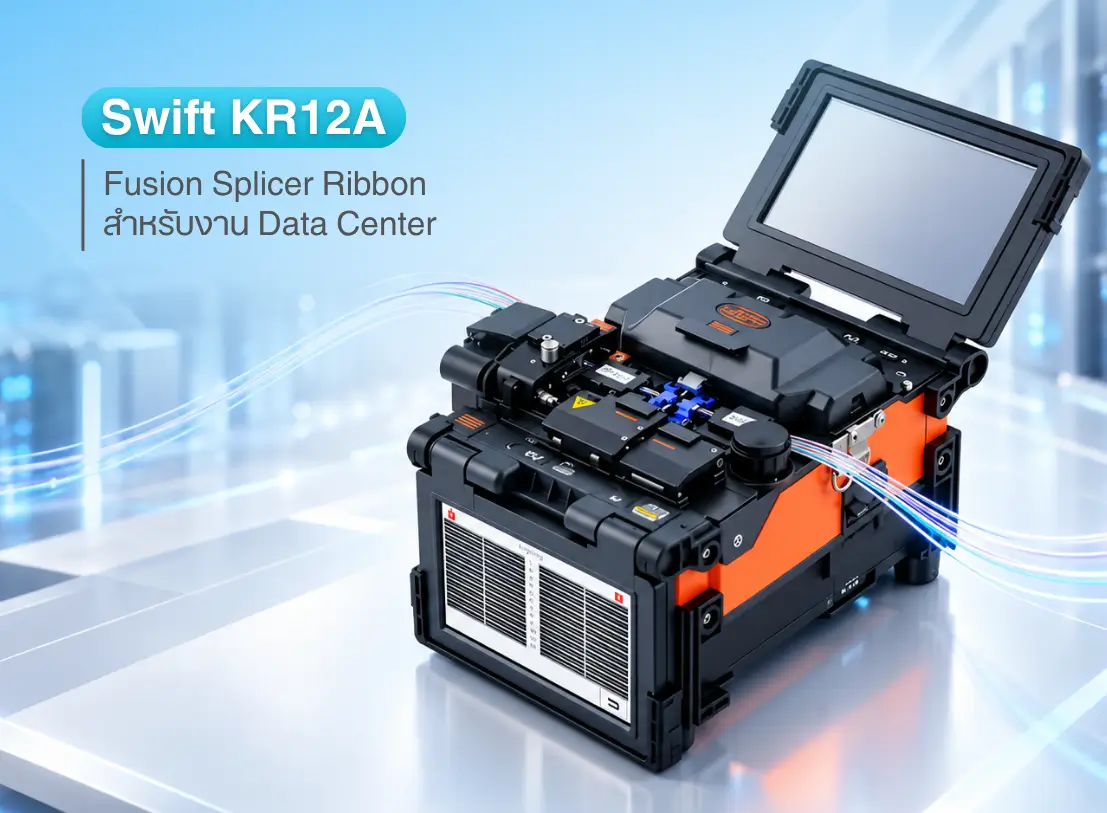

BISMON เป็นตัวแทนจำหน่ายเครื่องเชื่อมไฟเบอร์ (Fusion Splicer) ยี่ห้อ Swift จากประเทศเกาหลีในประเทศไทย ครอบคลุมทั้งรุ่น Single Fiber และ Ribbon โดยรุ่นที่ออกแบบมาสำหรับงานจำนวนคอร์สูงอย่าง Data Center คือ Swift KR12A Fusion Splicer Ribbon

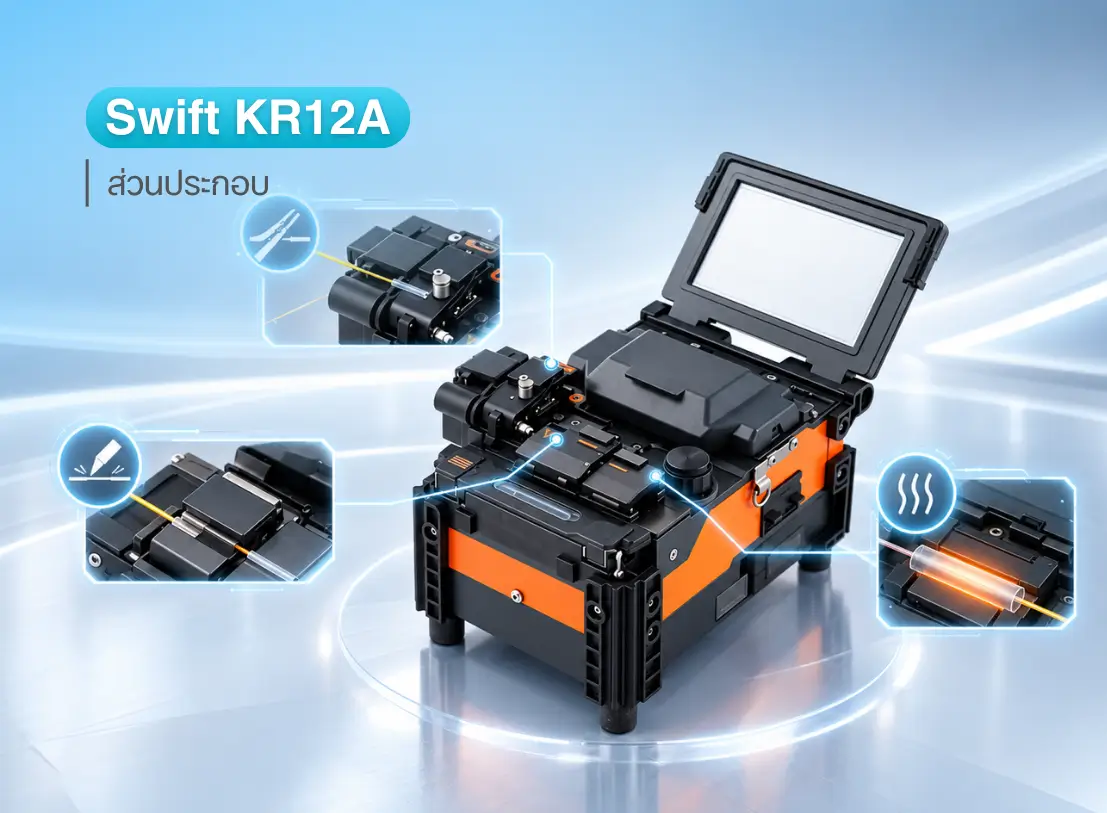

จุดเด่นของ Swift KR12A

• • เชื่อมริบบอนได้ 1 ถึง 12 คอร์ ในครั้งเดียว รองรับทั้งไฟเบอร์เส้นเดี่ยวและริบบอน (SM/MM/DS/NZDS)
• • All-In-One ปอก-ทำความสะอาด-ตัด-เชื่อม-หุ้ม ในเครื่องเดียว — มี Auto Fiber Stripper และจุดตัดในตัว ลดจำนวนเครื่องมือและขั้นตอนหน้างาน
• • เชื่อมเร็ว ค่าสูญเสียต่ำ เวลาเชื่อมราว 20 วินาที ค่าสูญเสียเฉลี่ย SM 0.05 dB / MM 0.02 dB, Return Loss มากกว่า 60 dB รองรับการเชื่อม Splice-on MPO
• • Auto Stripper แรงดึงสูง ปอกด้วยความร้อนโดยไม่ทำให้ผิวไฟเบอร์เป็นรอย คงแรงดึงหลังปอกได้ถึง 4 kgf ลดงานเชื่อมซ้ำ
• • ทนงานหน้างานจริง กันฝุ่น กันน้ำ กันกระแทก ใช้งานได้ถึงระดับความสูง 3,660 เมตร และลมแรง 15 m/s
• • จอสัมผัสสี 5 นิ้ว + กล้อง CMOS 2 ตัว กำลังขยาย 20X สูงสุด 60X ใช้งานง่าย เห็นแนวคอร์ชัด
• • เก็บผลการเชื่อมได้ 10,000 ครั้งพร้อมภาพ ใช้เป็นเอกสาร QC ส่งมอบงาน Data Center ได้
• • ต้นทุนอะไหล่ต่ำ อิเล็กโทรดใช้ได้ถึง 1,500 ครั้ง ใบมีดคัตเตอร์ใช้ได้ถึง 6,200 เส้น
• • แบตเตอรี่ใช้ได้ทั้งวัน 125 ถึง 160 รอบต่อการชาร์จ รองรับไฟ 12V จากช่องจุดบุหรี่รถยนต์ และมี Wi-Fi สำหรับดูแลรักษาผ่านอินเทอร์เน็ต
• • ผลิตในเกาหลีใต้และเป็น TAA-compliant พร้อมการรับประกันจากผู้ผลิต

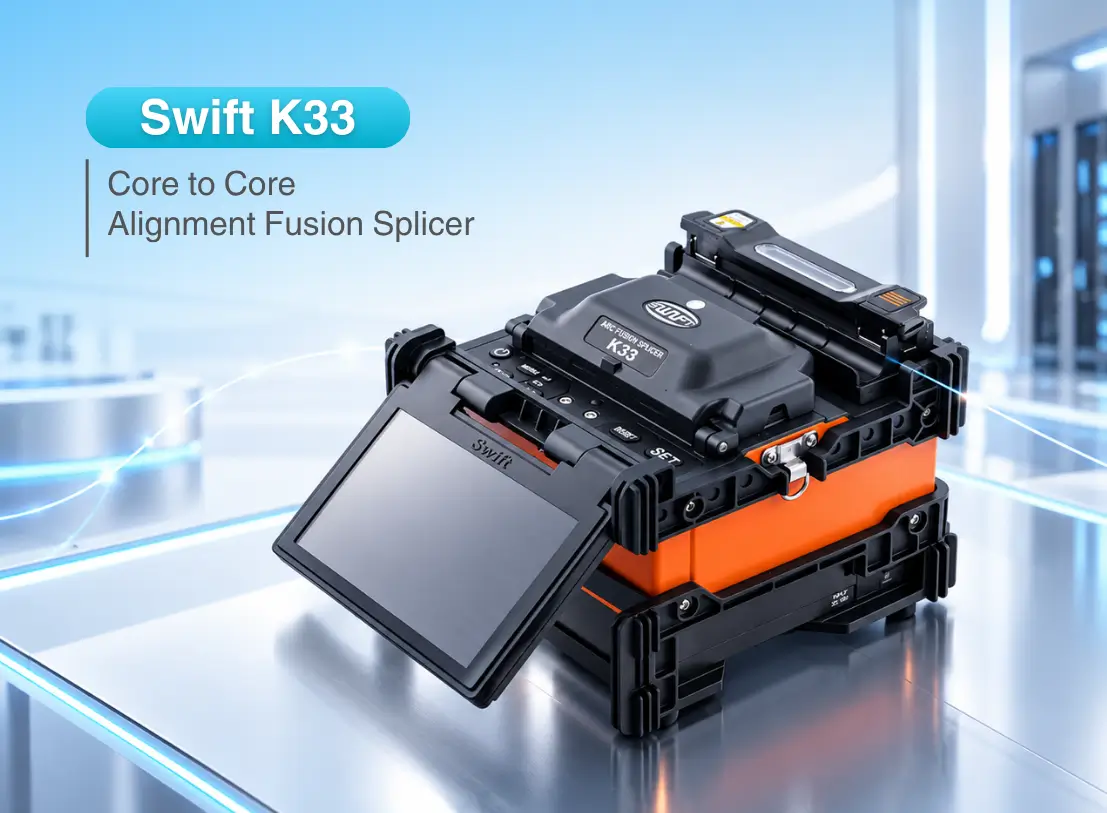

รุ่นเส้นเดี่ยวสำหรับงานละเอียด: Swift K33

สำหรับงานเส้นเดี่ยวที่ต้องการความแม่นยำสูงสุด เช่น FTTH และงานซ่อม Swift ยังมีรุ่น Swift K33 ที่ใช้การจัดแนวแบบ Core-to-Core alignment ให้ค่าสูญเสียต่ำที่สุดต่อเส้น ใช้เสริมกับรุ่นริบบอนในโครงการเดียวได้

หมายเหตุ: สเปกข้างต้นอ้างอิงจากคู่มือผู้ผลิต รุ่นย่อยและสเปกจริงอาจแตกต่างกัน สอบถามรุ่นและสเปกที่เหมาะกับงานได้ที่ทีมงาน BISMON

ตารางเทียบ: Ribbon Splicer vs Single Fiber Splicer

หมายเหตุ: ตารางนี้เป็นการเทียบภาพรวมเพื่อเลือกเครื่องตามลักษณะงาน ทั้งสองแบบมักใช้เสริมกันในโครงการเดียว ค่าจริงขึ้นกับรุ่นและสภาพหน้างาน
