10G RJ45 10GBase-T Ethernet to 10GBaseX SFP+ Slot Fiber Media Converter

  Mr.bismon     02/09/2022

10G RJ45 10GBase-T Ethernet to 10GBaseX SFP+ Slot Fiber Media Converter

Mini 10G Ethernet Fiber Media Converter เป็นอุปกรณ์แปลงสัญญาณไฟเบอร์ออฟติก(Fiber optic cable) หรือสายใยแก้วนำแสง ไปเป็นสัญญาณในระบบ Ethernet network LAN ที่ความเร็ว 10 Gigabit หรือ 10Gbase-T ด้าน RJ45 Copper และ 10Gbase-X ด้าน Fiber optic ตามมาตรฐาน Standard IEEE 802.3u, IEEE802.3ab, IEEE802.3bz, IEEE802.3an, IEEE 802.3ae และ IEEE802.3x เป็นต้น

เป็นอุปกรณ์ที่ช่วยเพื่อศักยภาพให้กับระบบเครือข่ายของคุณได้เป็นอย่างดี ในจุดเชื่อมต่อระยะไกล หรือระหว่างอาคาร (Backbone, Campus network, Data center) ที่ต้องการเพิ่มความเร็วให้สูงขึ้น เพื่อรองรับ Applications ด้านไอที หรือระบบต่างๆที่มีการส่งผ่านข้อมูลที่สูงขึ้น โดยสามารถรองรับการใช้งานสาย Fiber optic cable ได้ทั้งชนิด Single-mode และ Multi-mode ขึ้นอยู่กับ Module transceiver SFP+ ที่จะนำมาต่อเข้ากับตัว media converter ตลอดจนเรื่องของระยะทาง ตั้งแต่ 10KM, 20KM, 40KM และ 60km เป็นต้น

10GB Media converter หรือตัวแปลงสัญญาณจากสาย Fiber optic 10Gbase-X to 10Gbase-T RJ45 port Copper นั้น คุณสามารถเลือก Module transceiver fiber optic ได้ทั้งชนิด Single-mode และ Multi-mode ทั้งนี้ขึ้นอยู่กับชนิดของสายสัญญาณไฟเบอร์ออฟติก(Fiber optic cable) ที่ใช้งานอยู่ หรือติดตั้งใหม่

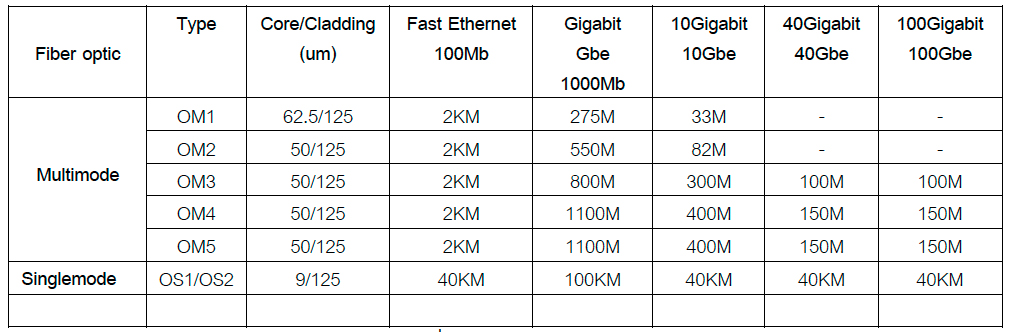

ตารางแสดงระยะทางของสาย fiber optic cable ที่สามารถใช้งานได้ตามมาตรฐานสากล

ทั้งนี้ขึ้นอยู่กับชนิดของ Module transceiver Fiber optic ของแต่ละชนิด

ชนิดของ Module transceiver fiber optic

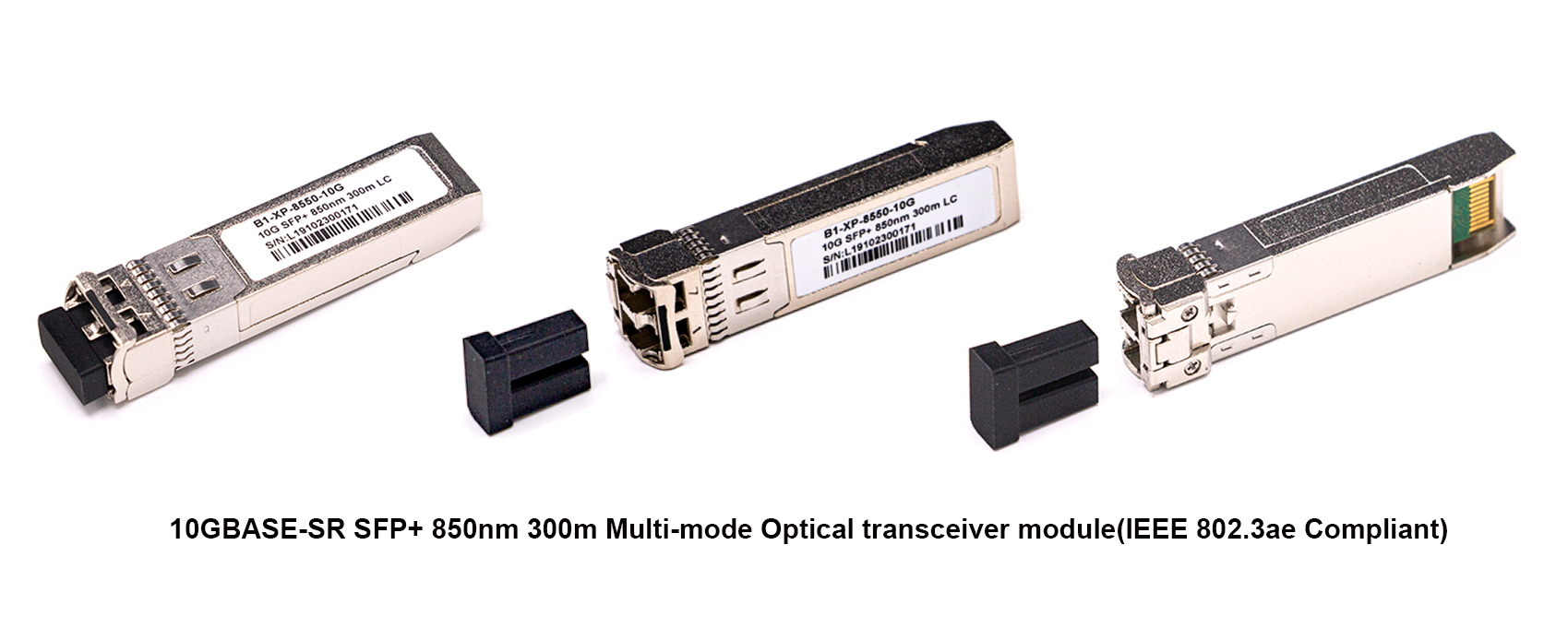

- 10GBASE-SR SFP+ 850nm 300m Multi-mode Optical transceiver module

-Fiber type: Multimode 50/125um OM3/OM4

-Max cable distance: 300M for Multi-mode OM3, 400M for Multi-mode OM4

-Wavelength 850nm

-Connector type: LC Duplex

-Max Data Rate: 10.3125Gbps

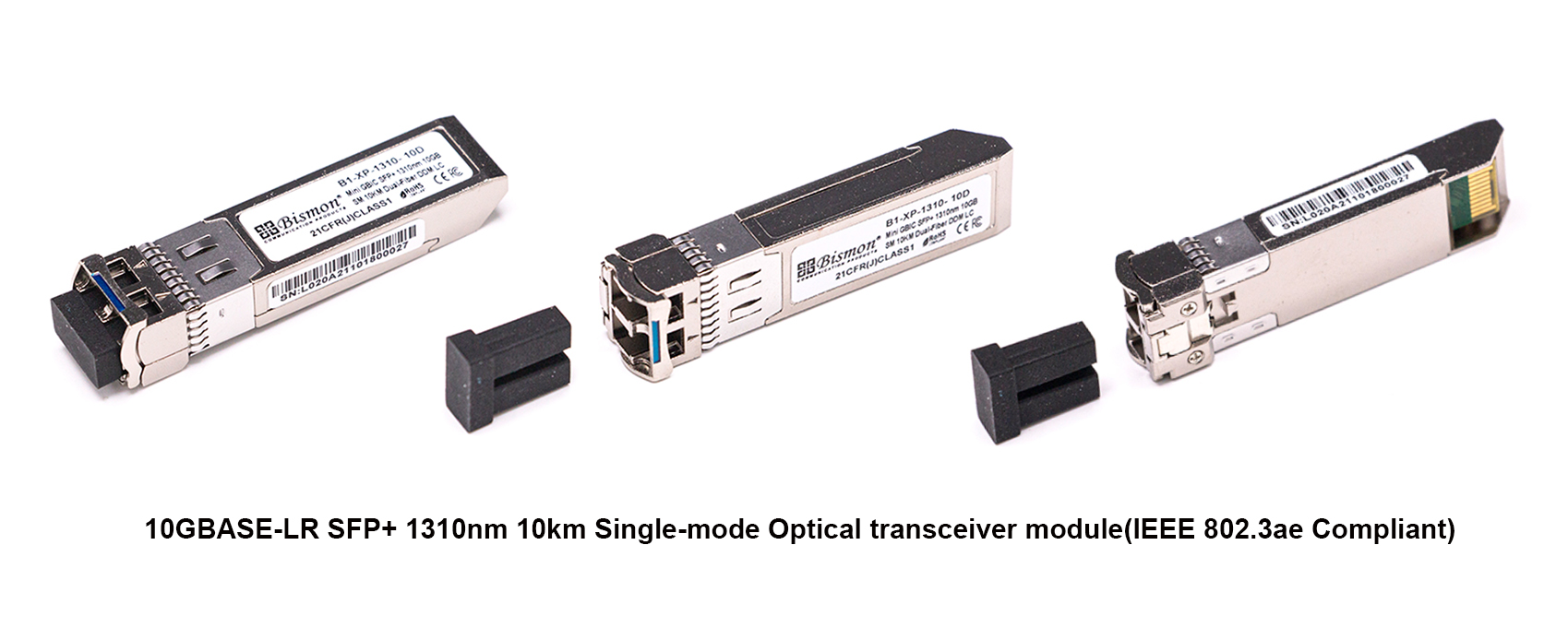

-10GBASE-LR SFP+ 1310nm 10km Single-mode Optical transceiver module

-Fiber type: Singlemode 9/125um

-Max cable distance: 10KM

-Wavelength 1310nm

-Connector type: LC Duplex

-Max Data Rate: 10.3125Gbps

ตัวอุปกรณ์ 10Gbase-T to 10Gbase-X Media converter  สามารถรองรับการจ่ายไฟ DC 12V/1A โดยจะมี Power Adapter AC 220V มาให้พร้อมใช้งาน

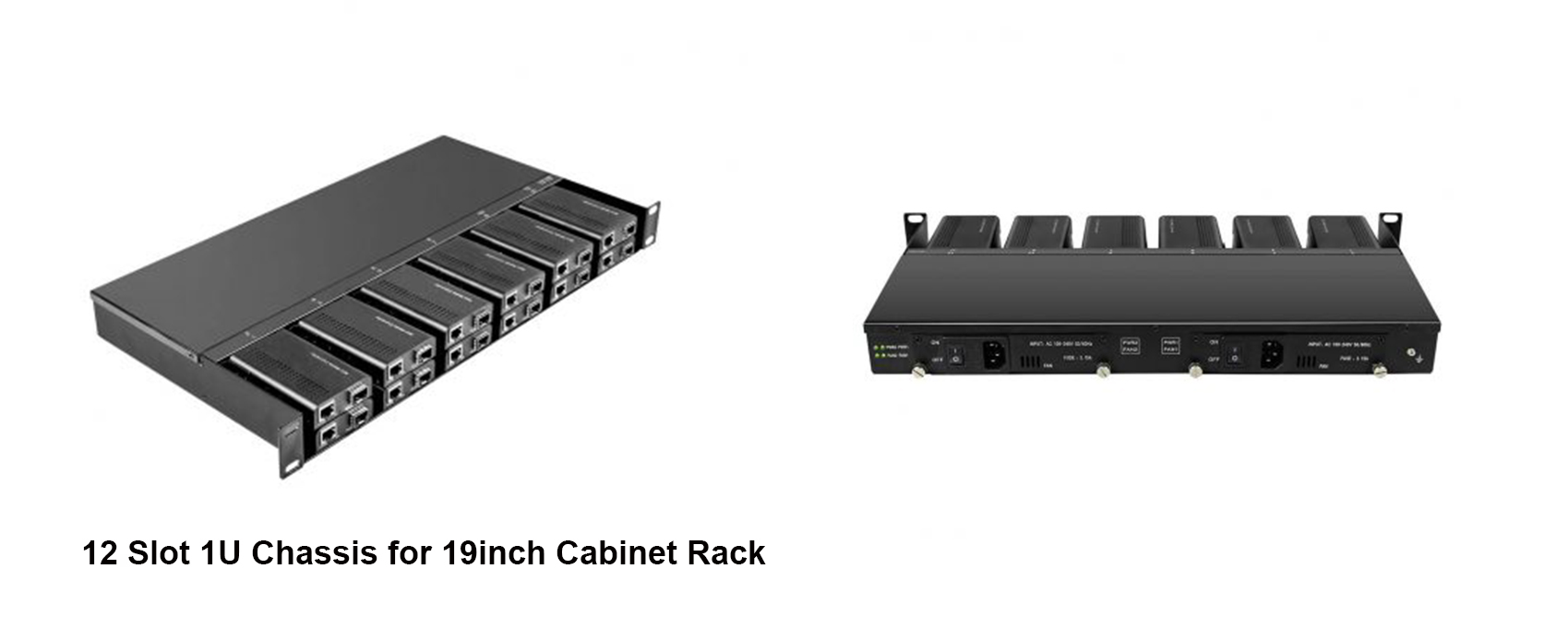

โดยจะมีขนาดของตัวกล่องที่ 60x20x90 mm ซึ่งเป็นขนาดเล็ก รุ่น Mini ที่สามารถใช้งานได้อย่างสะดวกในการติดตั้งและประหยัดพื้นที่ภายในตู้ Rack สื่อสารได้มาก โดยจะมีกล่องเก็บที่สามารถติดตั้งได้สูงสุด 12 ตัว และมีขนาดของ กล่อง หรือ Chassis สูงเพียง 1U เท่านั้น

การจัดเก็บอุปกรณ์ในตู้สื่อสาร Rack 19นิ้ว จะสามารถติดตั้งได้สูงสุด 12 Slot หรือ 12 ตัว ได้ที่ความสูง 1U โดยมี Power Supply แบบ redundancy แบบคู่เพื่อความมีเสถียรภาพในการใช้งานให้มากที่สุด และง่ายต่อการดูแลจัดการบำรุงรักษา ณ จุดศุนย์รวมหรือห้อง Datacenter ทั้งยังสามารถต่อพ่วงอุปกรณ์เข้ากับระบบต่างๆได้ง่ายและสะดวก

การออกแบบและใช้งานอุปกรณ์ประเภท 10Gbase-T (Coper) to 10Gbase-X(Fiber) ในระบบ 10 Gigabit Ethernet Network นั้นส่วนมากจะเน้นไปที่การเพิ่มความเร็วในการส่งผ่านข้อมูลในจุดหนึ่งไปอีกจุดหนึ่ง หรือระหว่างอาคาร(Backbone) เพื่อเชื่อมต่อระบบให้มีเร็วและมากขึ้นที่ 10Gbps โดยการเชื่อมต่อด้วยสายไฟเบอร์ออฟติก (Fiber optic cable) ทั้งชนิด Single-mode หรือ Multi-mode ซึ่งความเร็วไม่จำกัดระยะทาง ขึ้นอยู่กับ Solution ของแต่ละระบบหรืออุปกรณ์ที่รองรับในการใช้งานนั้นๆเป็นสำคัญ เช่น Backbone network, Data center, Campus network, WiFi, Broadcasting หรือเชื่อมต่อเครือข่าย Server + Storage เป็นต้น

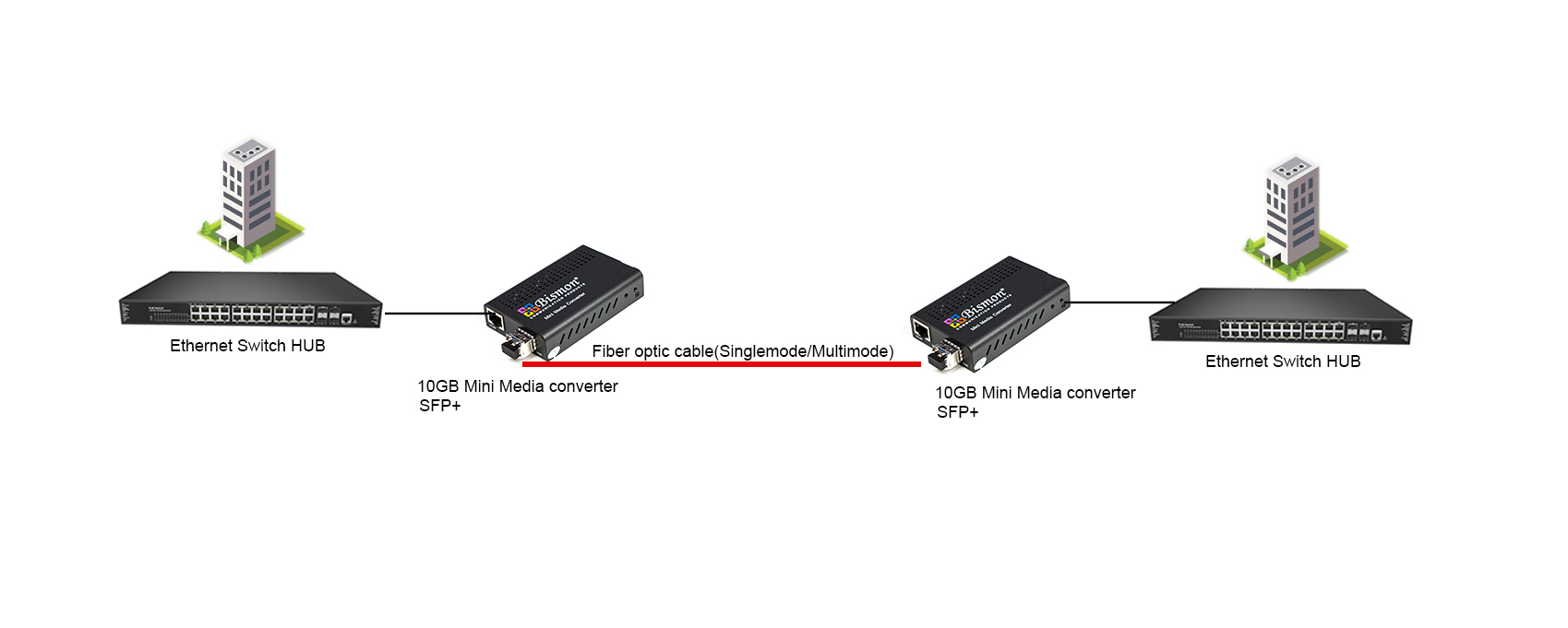

ดังนั้นตามภาพ Diagram ด้านบน จะเป็นการเชื่อมต่อโดยผ่านสายไฟเบอร์ออฟติก(Fiber optic cable) และใช้ตัวแปลงสัญญาณ 10GB Media converter เป็นตัวรับและส่งสัญญาณ ระหว่างอาคาร และจากตัว media converter ก็จะไปเชื่อมต่อเข้ากับ Ethernet Switch HUB  ของเก่า หรือของใหม่ เพื่อกระจายสัญญาณได้มากขึ้น และเร็วขึ้นตามลำดับ

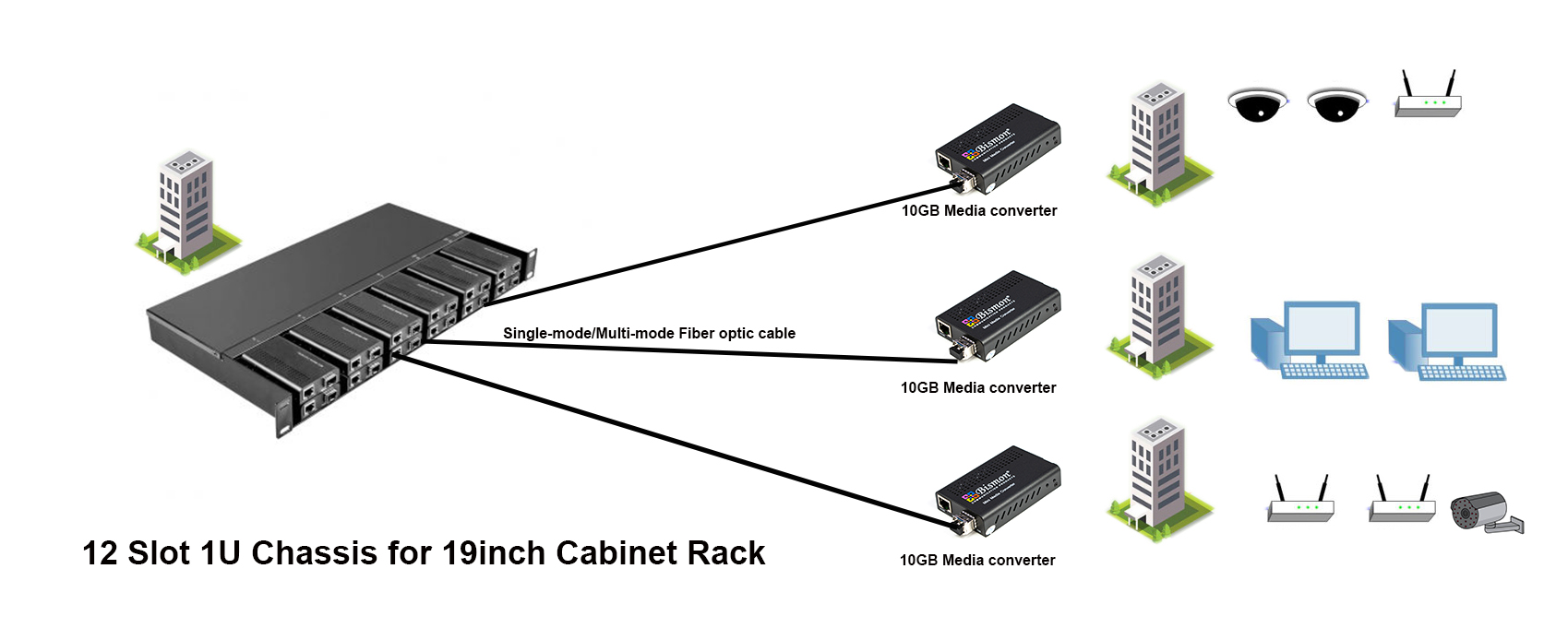

ดังภาพด้านบนเป็นการ Diagram การเชื่อมต่อแบบใช้กล่องเก็บ(Chassis) 10GB Media converter ที่สามารถติดตั้งเข้ากับ ตู้สื่อสาร 19inch Cabinet Rack ได้ โดยสามารถเก็บได้สูงสุด 12 ช่อง หรือ 12 Slot ที่ความสูง 1U เพราะสะดวกต่อการจัดการ และความเรียบร้อยในการใช้งาน

โดยการเชื่อมต่อแบบนี้ จะนิยมกระจายตัวแปลงสัญญาณ หรือ 10GB Media converter ไปที่ปลายทางหลายๆ จุดเพื่อเพิ่มความเร็ว กรณีที่อาคารแต่ละที่ มีความเร็วไม่ถึง 10Gbps เช่น 10/100Mbps หรือ 10/100/1000Mbps(Gigabit) และต้องการ Upgrade ระบบเครือข่ายให้มีความเร็วที่มากขึ้น เพื่อรองรับการส่งผ่านข้อมูลที่มากขึ้น

ดังนั้นการที่คุณจะออกแบบ Design ระบบเครือข่าย หรือ Upgrade ระบบให้ทันสมัยที่สามารถเพิ่มความเร็วได้เต็ม 10Gbps นั้น ต้องตรวจสอบอุปกรณ์ หรือระบบข่ายสายของคุณก่อนเสมอว่า สามารถรองรับ การทำงานในระดับ 10Gbps ได้หรือไม่ แล้วค่อยไปเพิ่ม หรือเช็คอุปกรณ์ Active device อีกครั้ง เพื่อที่จะสามารถใช้งานได้อย่างเต็มประสิทธิภาพมากที่สุด



By: BISMON

e-mail:sale@bismon.com

Tel:0-2563-5000

---
