OTDR คืออะไร ใช้ทำอะไร อ่านค่าอย่างไร (ฉบับมืออาชีพสำหรับงาน Fiber Optic)
ในงานระบบ Fiber Optic ไม่ว่าจะเป็น Data Center, CCTV, ISP หรือ Smart City
อุปกรณ์ที่ “ช่างมืออาชีพทุกคนต้องใช้” คือ OTDR (Optical Time Domain Reflectometer)
เพราะมันช่วยให้คุณ “มองเห็น” สิ่งที่เกิดขึ้นภายในสายไฟเบอร์ได้แบบละเอียด
1 OTDR คืออะไร?
OTDR คือเครื่องมือที่ใช้:
> ยิงแสงเข้าไปในสาย Fiber
> แล้ววิเคราะห์แสงสะท้อนกลับ (Backscatter)
เพื่อบอกว่า:
> สายยาวเท่าไหร่
> มีจุด Loss ตรงไหน
> มีจุดเสีย / splice / connector ตรงไหน
2 OTDR ใช้ทำอะไรได้บ้าง?
1. ตรวจสอบคุณภาพสาย (Fiber Testing)
- วัด Loss ตลอดเส้น
- ตรวจสอบมาตรฐานก่อนส่งงาน
2. หา “จุดเสีย”
- สายขาด
- Fiber หัก / bend
3. วิเคราะห์ Splice / Connector
- ดูว่าต่อดีหรือไม่
- ค่า Loss สูงผิดปกติหรือไม่
4. วัดระยะสาย
- ใช้ในการ Mapping Network

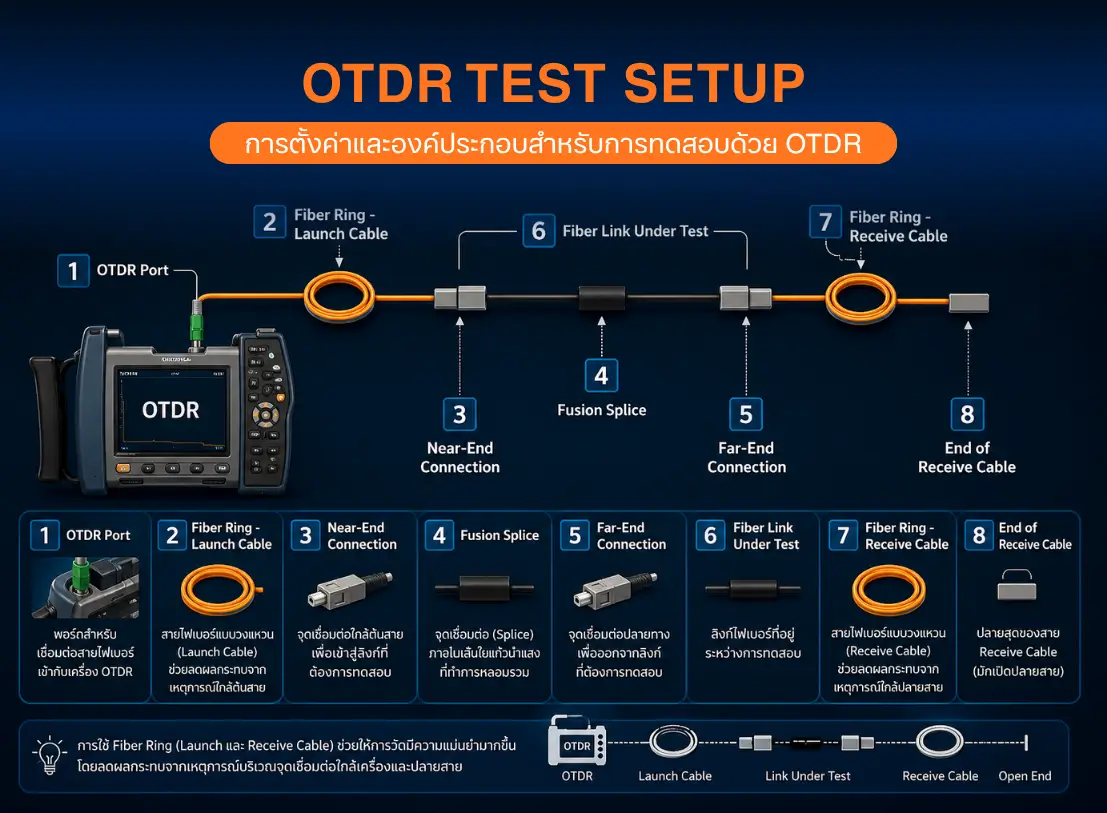

3 อุปกรณ์ที่ต้องใช้ร่วมกับ OTDR
1. OTDR Port
2. Fiber Link Launch Cable (วงแหวนสายต้นทาง)
ใช้ลด Dead Zone
ทำให้เห็น Connector ตัวแรก
3. Near Adapter / Connector
SC / LC / APC / UPC
4. Fusion Splice
จุดเชื่อมต่อ ARC ของใยแก้วนำแสง
5. Far Adapter / Connector
SC / LC / APC / UPC
6. Fiber Link Under test
ลิ้งค์ไฟเบอร์ที่อยู่ระหว่างการทดสอบ
7. Fiber Link Receive Cable (วงแหวนสายปลายทาง)
8. Receive Cable (สายปลายทาง)
ใช้วัด Connector ตัวสุดท้าย
4 หลักการทำงาน (เข้าใจง่าย)
1. OTDR ยิง Pulse แสงเข้าไป
2. แสงเดินทางในสาย
3. เจอจุดต่อ → สะท้อนกลับ
4. OTDR วิเคราะห์ → แสดงเป็น “กราฟ”

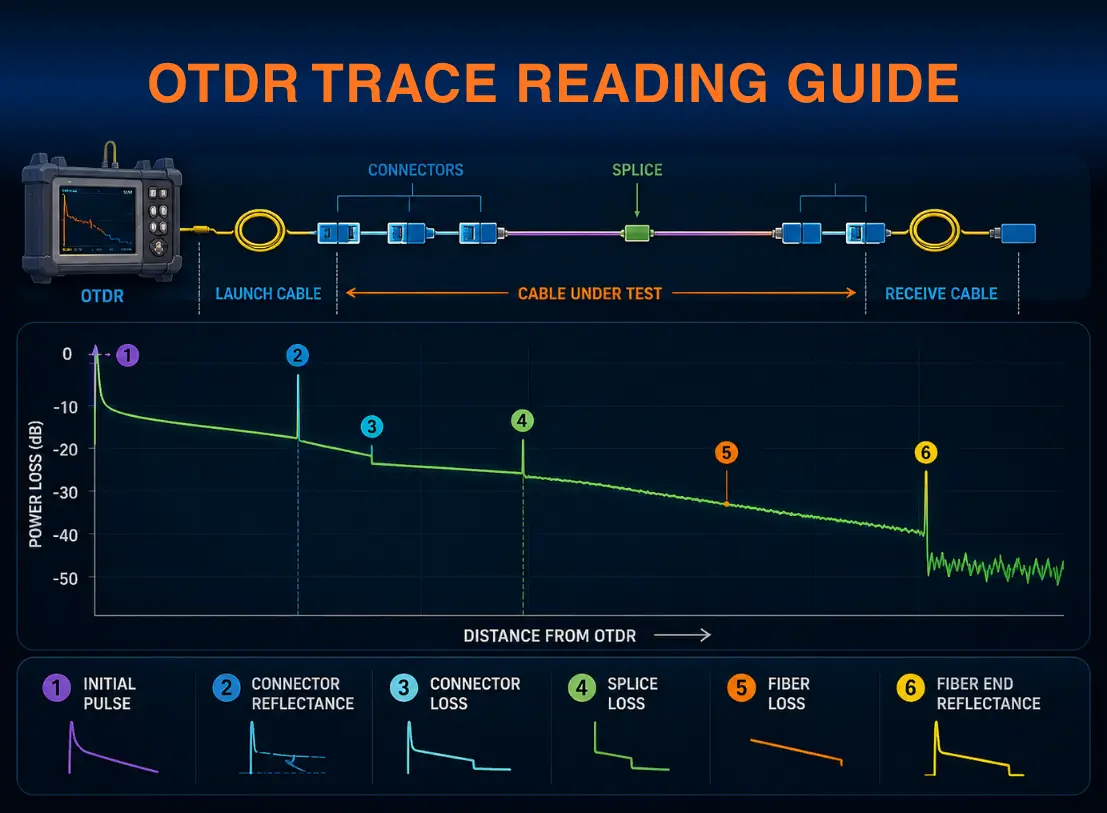

5 วิธีอ่านค่า OTDR (Trace Analysis)
ส่วนประกอบของกราฟ
1. Initial Pulse
สัญญาณพุ่งขึ้นสูงสุดตอนเริ่มยิงแสงจาก OTDR
เป็นจุดเริ่มต้นของการวัด (ใกล้เครื่องมากที่สุด)
2. Connector Reflectance
เห็นเป็น “ยอดแหลมพุ่งขึ้น”
เกิดจากหัวคอนเนคเตอร์สะท้อนแสงกลับ
ยิ่งยอดสูง = reflectance มาก
3. Connector Loss
หลังยอด จะมี “step ลง”
คือค่าการสูญเสียที่หัวต่อ
ใช้ดูคุณภาพการเข้าหัว/ความสะอาด
4. Splice Loss
เป็น “step ลงเล็กๆ” ไม่มียอดแหลม
จุดต่อ splice (fusion/mechanical)
ยิ่ง drop น้อย = splice ดี
5. Fiber Loss
เส้นเอียงลงต่อเนื่อง
คือ loss ของสาย fiber ทั้งเส้น (attenuation)
ความชัน = dB/km
6. Fiber End Reflectance
- ยอดพุ่งสูงอีกครั้งตอนปลายสาย
- เกิดจากปลายสาย (open end / connector ปลายทาง)
- หลังจากนี้จะเป็น noise (สัญญาณรบกวน)
Event สำคัญ
6 ค่าที่ต้องดูหลักๆ
- Total Loss (dB)
- Loss per splice
- Reflectance (dB)
- Distance (m/km)
7 ประโยชน์ของ OTDR
ตรวจงานก่อนส่งมอบ
ป้องกัน Reject TOR
Troubleshooting เร็ว
หาจุดเสียได้ทันที
วิเคราะห์คุณภาพงานช่าง
งานดี / งานไม่ดี เห็นชัด
เก็บเป็นเอกสาร
ใช้เทียบในอนาคต
8 ทำไม “ต้องทำ Report ทุกครั้ง?
1. เป็นหลักฐานงาน
ใช้ส่งลูกค้า / TOR
2. ใช้เปรียบเทียบในอนาคต
ถ้าสายมีปัญหา → เทียบได้
3. ตรวจคุณภาพงาน
ช่างทำดีหรือไม่
4. ป้องกันปัญหาภายหลัง
ลดการ Claim
9 ข้อผิดพลาดที่พบบ่อย
ไม่ใช้ Launch Cable
→ มองไม่เห็นต้นสาย
ไม่ทำความสะอาด
→ ค่า Loss เพี้ยน
ตั้ง Range ผิด
→ อ่านค่าไม่ครบ
ใช้ Wavelength ผิด
→ ผลไม่ตรงจริง
10 Checklist ก่อนทดสอบ
- ทำความสะอาดหัวหรือยัง?
- ใช้ Launch / Receive หรือไม่?
- ตั้ง wavelength ถูกหรือไม่?
- ตรวจ connector type (APC/UPC)
FAQ: คำถามที่พบบ่อย
Q1: OTDR ต่างจาก Power Meter ยังไง?
A:
- OTDR → วิเคราะห์ทั้งเส้น
- Power Meter → วัด Loss รวม
Q2: ต้องใช้ Launch Cable ยาวเท่าไหร่?
A: อย่างน้อย 100–500 เมตร (ขึ้นกับงาน)
Q3: ค่า Loss ที่ยอมรับได้คือเท่าไหร่?
A:
- Splice: < 0.1 dB
-Connector: < 0.3 dB
Q4: ทำไมค่า OTDR กับ Power Meter ไม่เท่ากัน?
A: เพราะวัดคนละวิธี (Backscatter vs Insertion Loss)
Q5: OTDR เหมาะกับงานแบบไหน?
A:
- Backbone
- Outdoor
- งานโครงการ
Q6: ใช้ OTDR หา Fiber ขาดได้ไหม?
A: ได้ และบอกระยะได้แม่นยำ
Q7: ต้องใช้ OTDR ทุกงานไหม?
A:
งานเล็ก → ไม่จำเป็น
งานระบบ → “จำเป็นมาก”
สินค้าแนะนำจาก BISMON
สรุป
OTDR คือเครื่องมือที่ทำให้คุณ “เห็นสาย Fiber จากภายใน”
และช่วยให้:
งานผ่านมาตรฐาน
ระบบเสถียร
แก้ปัญหาได้เร็ว
