144 Core 3U ODF-Rack Mount Fiber optic cable drawer

  Mr.bismon     25/04/2025

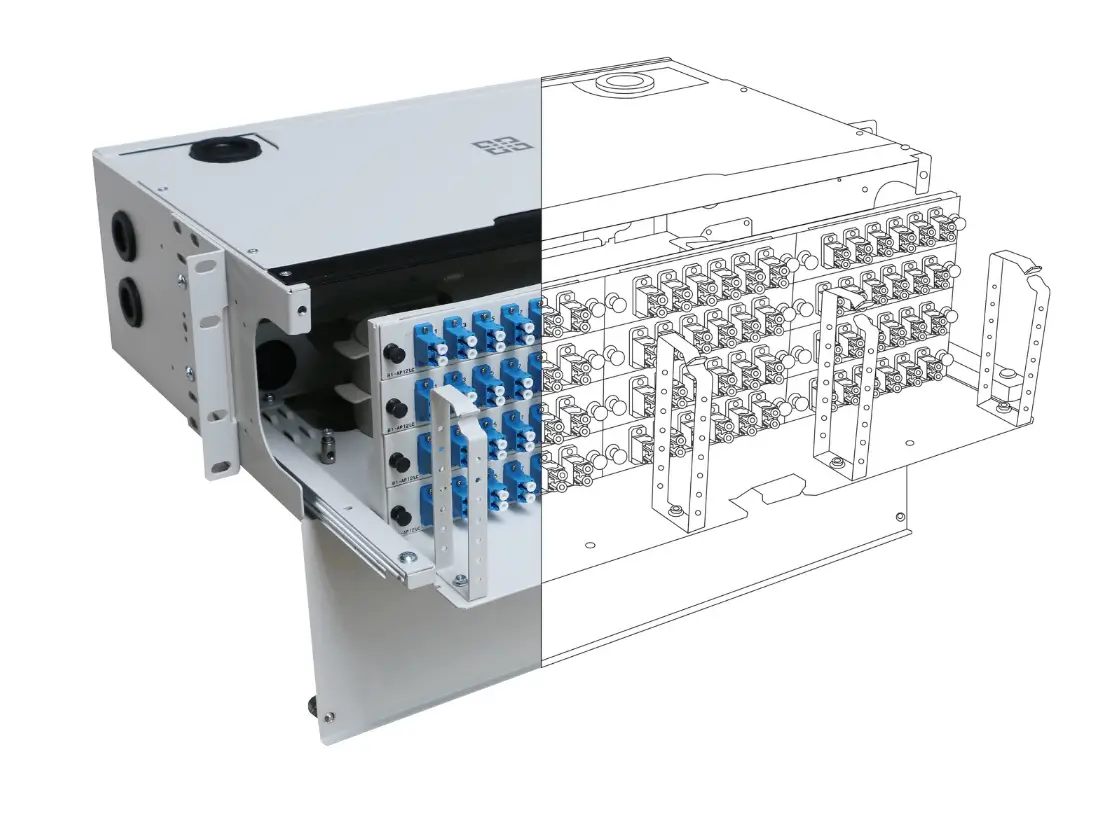

  กล่องพักสายใยแก้วนำแสง     หรือกล่องกระจายสายใยแก้วนำแสง ชนิดติดตั้งในตู้สื่อสาร 19นิ้ว Cabinet Rack ที่ถูกออกแบบมาเพื่อให้สามารถรองรับการจัดเก็บสายเคเบิลไฟเบอร์ออฟติกได้แบบสูงสุดที่  144 แกน (Core) ทั้งชนิด Single-mode และ Multi-mode โดยมีขนาดความสูงของกล่องพักสายที่ ขนาด 3U (1U=44.45 มิลลิเมตร) ที่สามารถรองรับการติดตั้งเข้ากับตู้สื่อสาร 19 นิ้ว Cabinet Rack ได้ตามมาตรฐานสากล ตั้งแต่ขนาดความสูง 6U, 9U, 12U แบบแขวนผนัง และ 15U, 27U, 36U, 39U, 42U, 45U ซึ่งสามารถรองรับการใช้งานข้อต่ออะแด๊บเตอร์(Adapter)ได้หลากหลายชนิด  เช่น ST, SC, FC และ LC โดยการเปลี่ยนแผงยึด Snap-in Adapter plate โดยแผงยึดรองรับตั้งแต่ขนาด 6 Core และ 12 Core ต่อแผ่น และสามารถใส่ได้สูงสุด  12 แผ่น Snap-in adapter plate ต่อหนึ่ง ODF Rack mount 3U จึงเหมาะอย่างยิ่งกับการจัดเก็บและกระจายสายเคเบิลไฟเบอร์ออฟติก ณ จุดศูนย์รวมสายต่างๆ หรือห้อง Data center ที่ต้องการประหยัดพื้นที่ หรือจัดระเบียบห้องควบคุมใหม่ ให้เป็นระบบ เพื่อง่ายต่อการจัดการและบำรุงรักษา



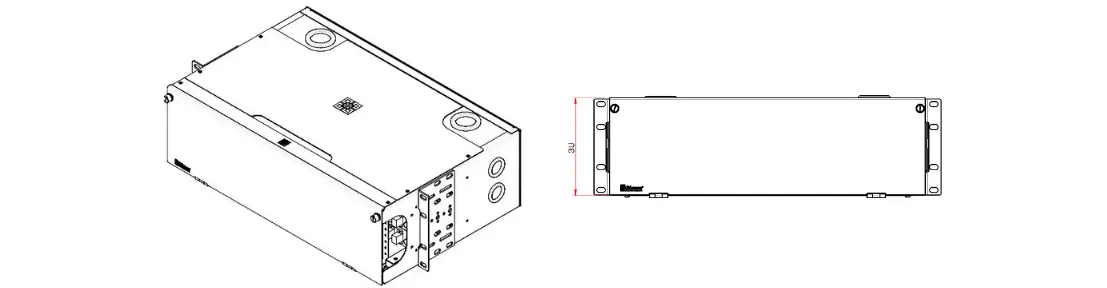

*  กล่องพักสายใยแก้วนำแสงที่สามารถรองรับการติดตั้งกับตู้เก็บอุปกรณ์สื่อสารขนาดมาตรฐาน 19 นิ้ว Cabinet Rack ที่ความสูง 3U ได้

*  กล่องพักสายใยแก้วนำแสง ผลิตจากวัสดุที่เป็นเหล็กคุณภาพดี พร้อมพ่นสีคุณภาพสูง โดยตัวถาดด้านในสามารถเลื่อนเข้าออกได้ (Drawer หรือ Slide) เพื่อความสะดวกต่อการใช้งานและบำรุงรักษาหลังการติดตั้ง

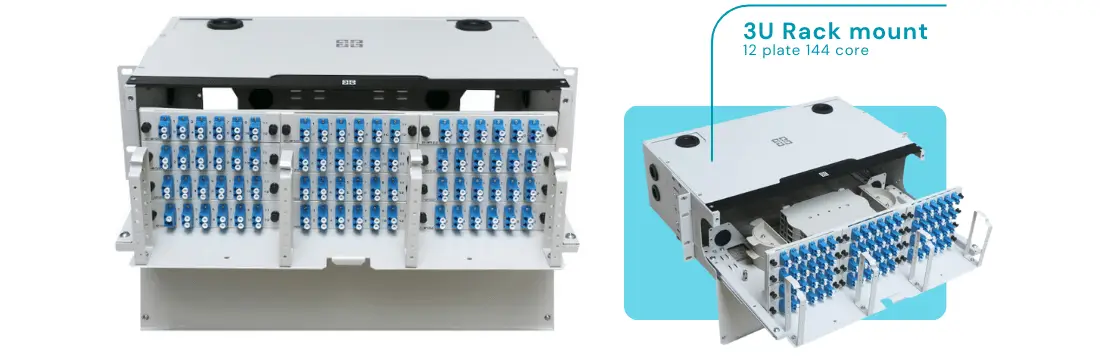

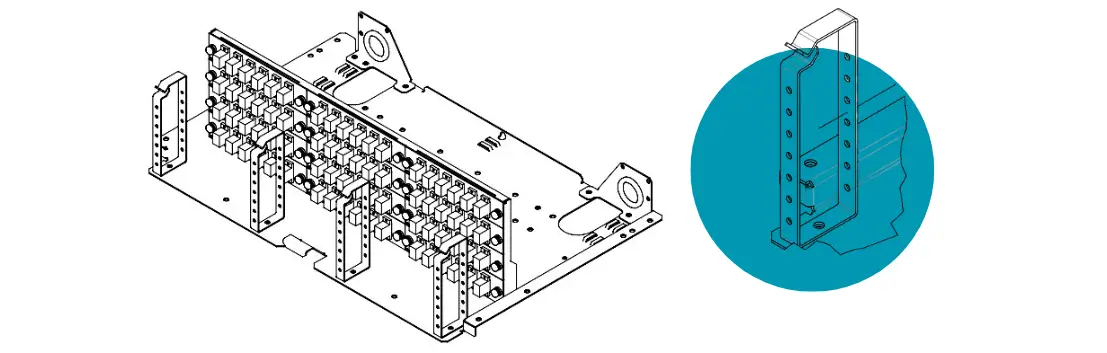

*  สามารถรองรับ Snap-in adapter plate  แบบ 6 Core และ 12 Core ได้ โดยรองรับข้อต่อ adapter  ชนิด ST, SC, FC และ LC สำหรับการเชื่อมต่อสายใยแก้วนำแสง และต้องสามารถขยายได้ สูงสุด 12 แผ่น  Snap-in plate ซึ่งสามารถรองรับสายใยแก้วนำแสงได้สูงสุดที่ 144 Core  ในอุปกรณ์ชุดเดียวกันที่ความสูง 3U

*  สามารถใช้งานร่วมกับหัวต่อสายใยแก้วนำแสงชนิด Multimode และ Single mode ได้ในแผงพักเดียวกัน และ ด้านในจะต้องมีพื้นที่สำหรับวาง Splice Tray แบบ 12 หรือ 24 ช่อง ได้โดยใช้น็อตยึดตรงกลางเพื่อความแข็งแรงในการใช้งาน

*  ด้านหน้าของแผงพักสายใยแก้วนำแสง ODF Rack mount จะต้องมีห่วงจัดสาย Cable Management เพื่อความแข็งแรง และสะดวกต่อการใช้งาน

*  ด้านหน้าของแผงพักสายใยแก้วนำแสง จะต้องมีพื้นที่ว่างด้านหน้าเพื่อพักสาย และติดป้ายชื่อ (Label) และ มีฝาปิดด้านหน้าทำจากเหล็กอย่างดี เพื่อป้องกันการชนสายหัก โดยมีน็อตสปริงสกรูแบบ ยี่ห้อ PEM เพื่อยึดติดฝาด้านหน้าทั้งสองข้าง เพื่อความแข็งแรง และสะดวกต่อการใช้งาน ฝาด้านบนและด้านหลังสามารถเปิดออกได้สะดวกต่อการติดตั้งและบำรุงรักษา อุปกรณ์ภายในได้

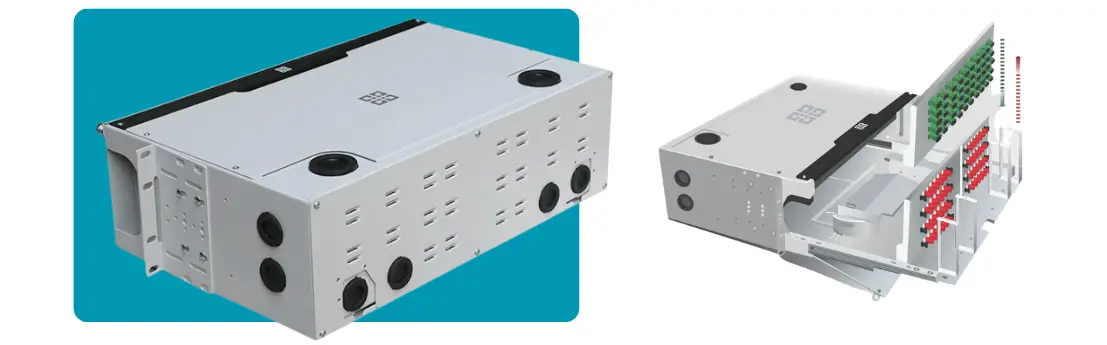

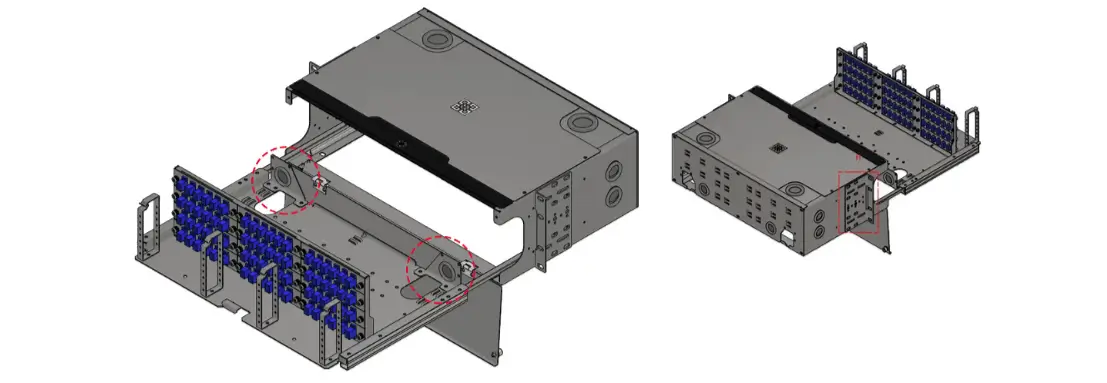

*  มีรูทางเข้าสายด้านหลังจำนวน 4 รู ด้านบน 2 รูและด้านข้างด้านละ 2 รู เพื่อความสะดวกในการติดตั้ง



*  ภายในถาดเก็บสาย ODF Rack mount จะมีรูทางเข้าสายเพื่อจับยึดสายเคเบิลด้านในจำนวน 2 รู เพื่อจับยึดให้แน่นแข็งแรงกับตัวถาด และ สามารถถอดน็อต แผงจับยึดสายและรูสายเข้าออกมาได้ กรณีต้องการย้ายตู้ Rack หรือ ตู้สื่อสารใหม่ โดยไม่ต้องตัดสายออกแล้วเชื่อม Splicing เข้าไปใหม่

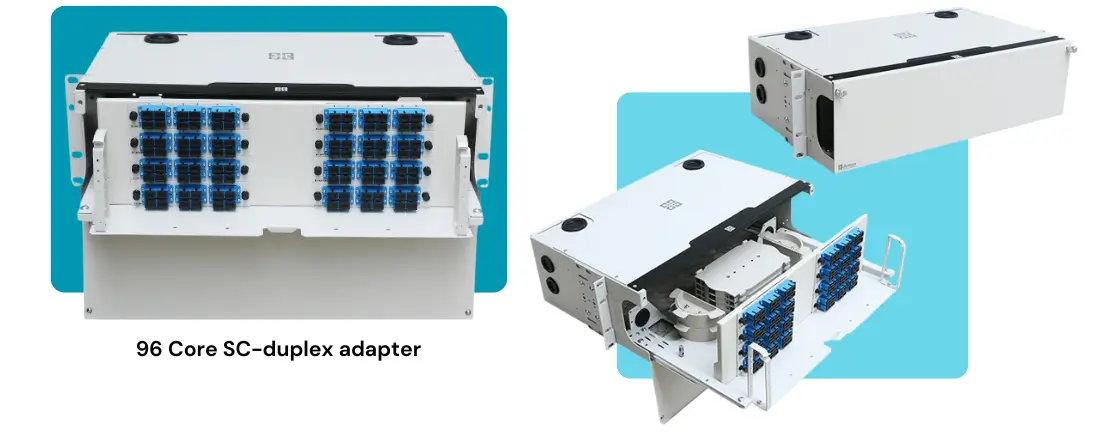

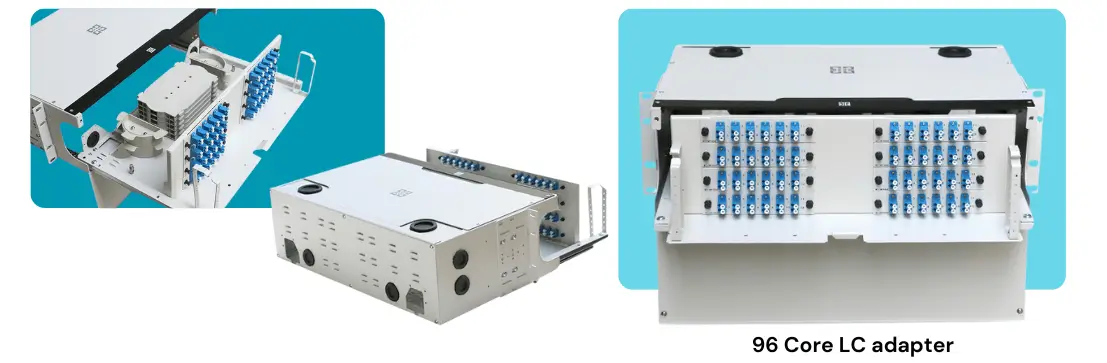

ตัวกล่องเก็บสายไฟเบอร์ออฟติก หรือ ODF Rack mount drawer รุ่นนี้ สามารถจัดเก็บสายได้จำนวน 96 Core โดยเลือกใส่ Snap-in Plate จำนวน 8 แผ่น โดยแต่ละแผ่นใส่ ข้อต่อ adapter ที่ 12 Core ซึ่งสามารถเลือกใส่ได้ ทั้งแบบ ST, SC, FC และ LC  สามารถรองรับได้ทั้งชนิดสายไฟเบอร์ออฟติก Single-mode และ Multi-mode ได้ในกล่องเดียวกัน

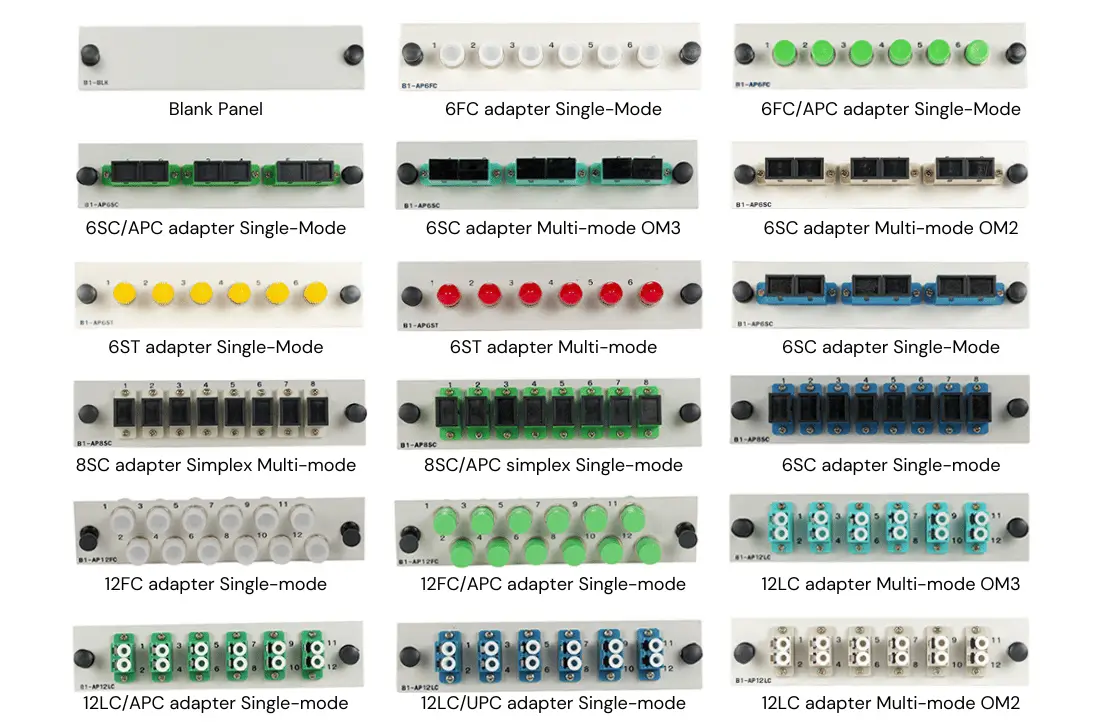

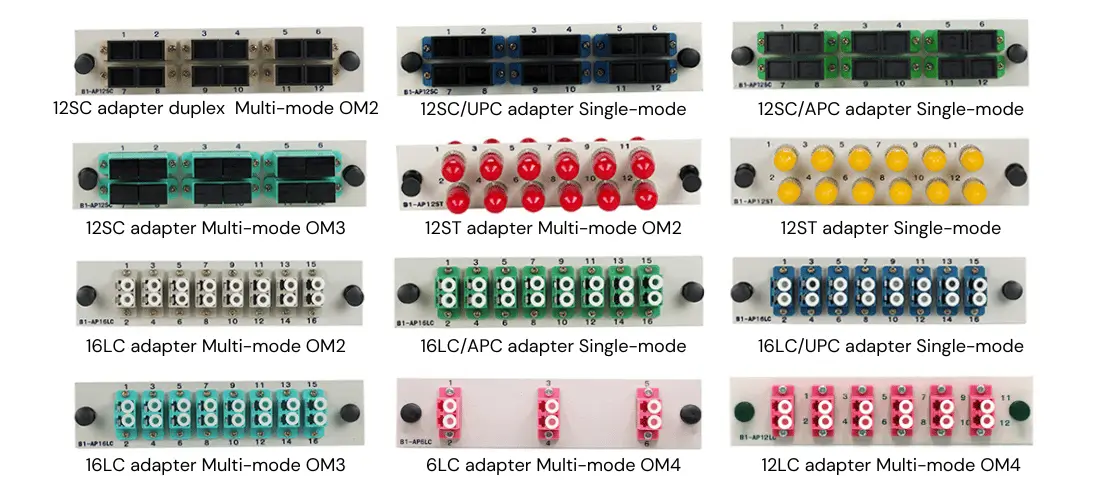

ทั้งนี้ กล่องเก็บสายและกระจายสายรุ่นนี้ ยังสามารถเปลี่ยนแปลง  Snap-in Plate ที่ติดตั้ง Adapter ข้อต่อตัวเมียแบบต่างๆได้ เช่น ST, SC, FC และ LC ทั้งชนิด Single-mode และ Multi-mode ตามรายการด้านล่าง

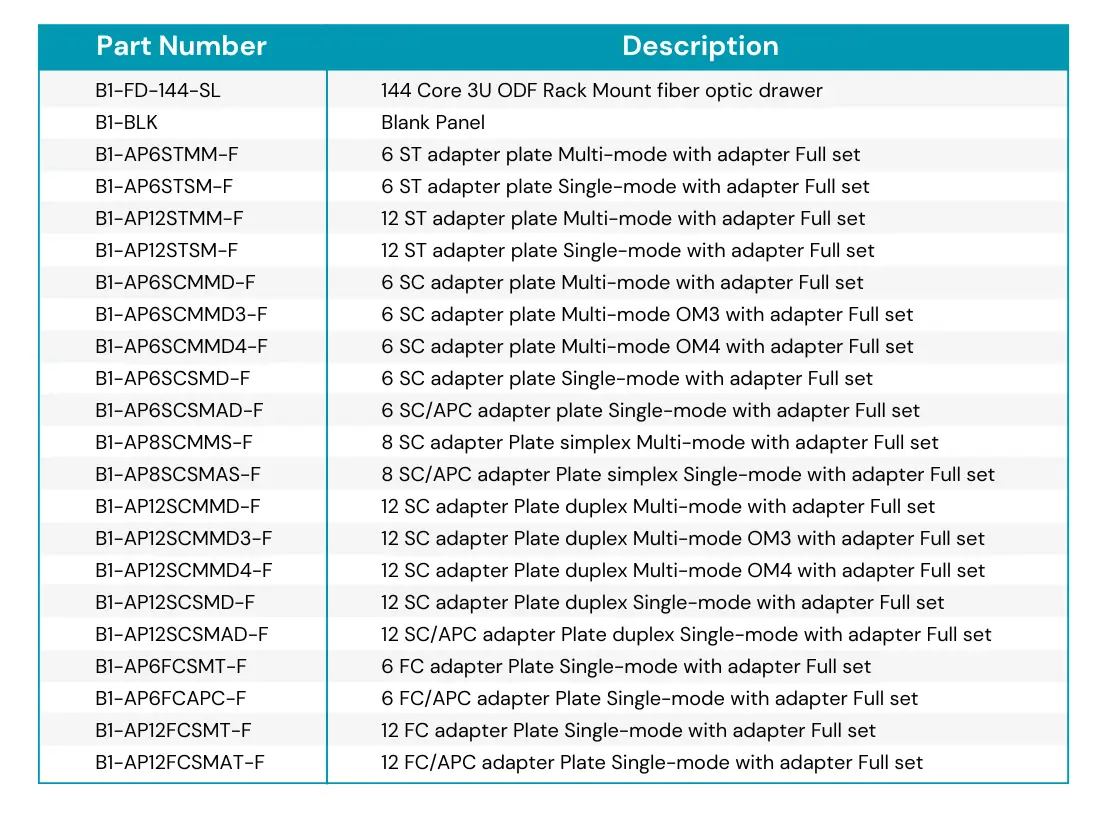

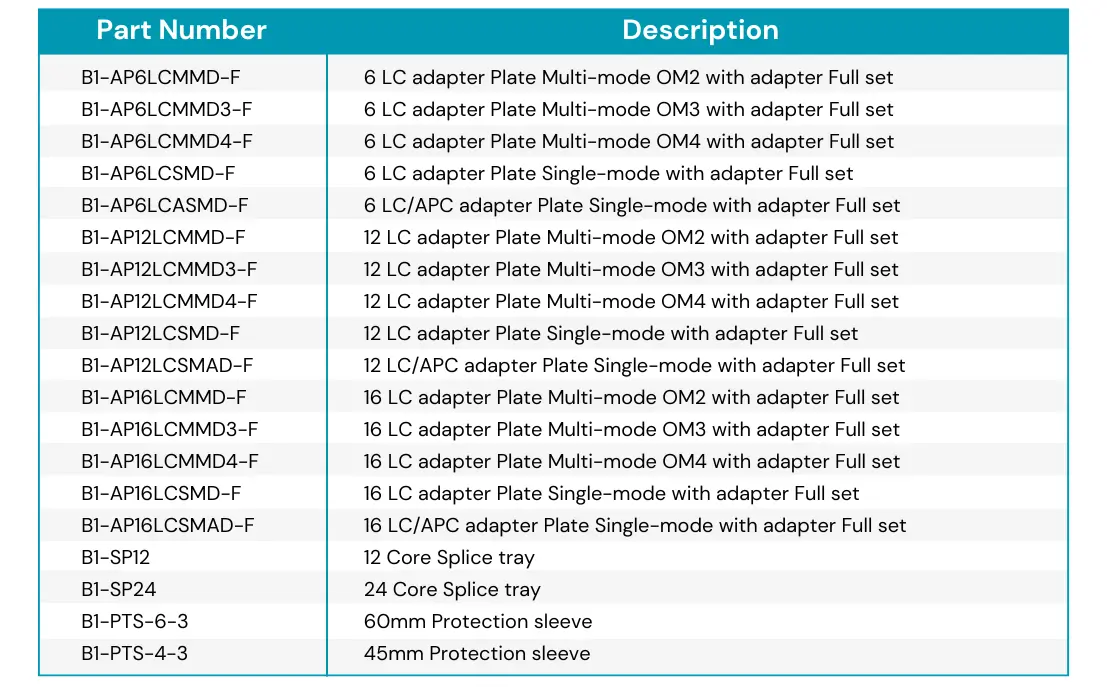

/ ORDER INFORMATION /





Q1: 144 Core 3U ODF Rack Mount Fiber optic cable drawer คืออะไร?
A1: เป็นกล่องจัดเก็บและกระจายสายไฟเบอร์ออปติกแบบติดตั้งในตู้ Rack มาตรฐาน 19 นิ้ว ขนาดความสูง 3U ออกแบบให้รองรับสายไฟเบอร์ได้สูงสุดถึง 144 Core พร้อมระบบถาดเลื่อนแบบ Drawer เพื่อให้สะดวกต่อการติดตั้งและบำรุงรักษา

Q2: จุดเด่นของ ODF แบบ Drawer คืออะไร?
A2: ตัวถาดสามารถเลื่อนเข้าออกได้ด้วยรางลูกปืน ทำให้การจัดการสายไฟเบอร์ การเชื่อมต่อ และการซ่อมบำรุงทำได้สะดวก โดยไม่ต้องถอดอุปกรณ์ออกจากตู้ Rack ทั้งหมด

Q3: ODF 3U 144 Core รองรับหัวต่อ Fiber แบบใดบ้าง?
A3: สามารถรองรับ Adapter Connector ได้หลายชนิด เช่น ST, SC, FC และ LC โดยใช้แผ่น Snap-in Adapter Plate ที่สามารถเปลี่ยนชนิดของหัวต่อได้ตามความต้องการของระบบ

Q4: ODF Rack Mount 3U เหมาะกับงานประเภทใด?
A4: เหมาะสำหรับระบบเครือข่ายที่ต้องรวมสายไฟเบอร์จำนวนมาก เช่น Data Center, ห้อง Telecom, ระบบ LAN/WAN, ระบบ CCTV, หรือระบบควบคุมอุตสาหกรรมที่ใช้ไฟเบอร์เป็นโครงสร้างหลัก

Q5: โครงสร้างของ ODF 3U 144 Core ช่วยให้การจัดการสายง่ายขึ้นอย่างไร?
A5: ภายในมีพื้นที่แยกระหว่าง Adapter Plate และ Splice Tray ทำให้การติดตั้งสาย Pigtail และการจัดเก็บสายไฟเบอร์ไม่เกิดการงอหรือหักเกินรัศมีที่เหมาะสม ช่วยลดความเสียหายของสายและรักษาคุณภาพสัญญาณ

Q6: กล่อง ODF มีช่องทางเดินสายเข้าออกกี่ตำแหน่ง?
A6: โดยทั่วไปออกแบบให้มีช่องสายเข้าหลายด้าน เช่น ด้านหลัง ด้านข้าง ด้านบน และด้านล่าง เพื่อให้การติดตั้งสายไฟเบอร์มีความยืดหยุ่นตามสภาพหน้างาน

Q7: การใช้ ODF Rack Mount ช่วยให้ระบบเครือข่ายดีขึ้นอย่างไร?
A7: ช่วยจัดระเบียบสายไฟเบอร์ให้เป็นระบบ ป้องกันสายเสียหาย ลดปัญหาค่า Loss ของสัญญาณ และทำให้การตรวจสอบหรือบำรุงรักษาระบบไฟเบอร์ทำได้ง่ายขึ้นในระยะยาว
