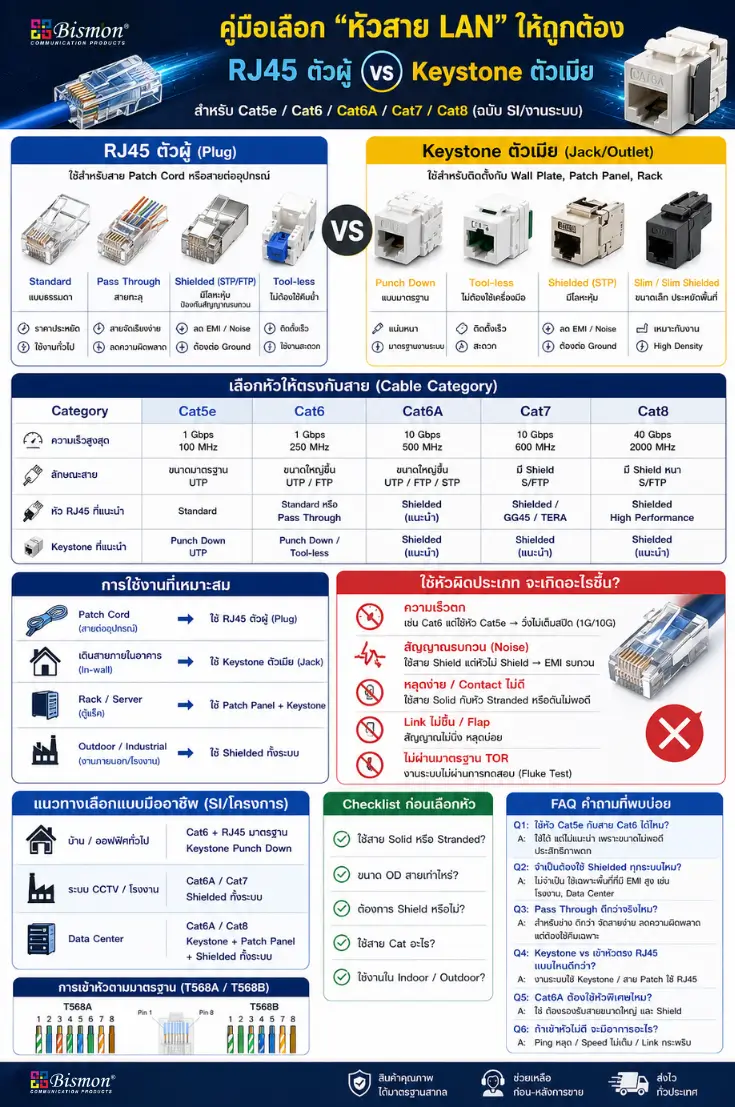

คู่มือเลือก "หัวสาย LAN" ให้ถูกต้อง
RJ45 ตัวผู้ vs Keystone ตัวเมีย สำหรับ Cat5e / Cat6 / Cat6A / Cat7 / Cat8 (ฉบับ SI/งานระบบ)
เมื่อเลือกสาย LAN ได้ถูกต้องแล้ว (Cat5e / Cat6 / Cat6A / Cat7 / Cat8)
“หัวสาย” คืออีกจุดสำคัญที่มีผลต่อ ความเร็ว, ความเสถียร, และมาตรฐานระบบทั้งโปรเจกต์
บทความนี้จะอธิบายให้ครบ:
หัวตัวผู้ (RJ45 Plug) มีกี่แบบ
หัวตัวเมีย (Keystone / Outlet) มีกี่แบบ
ใช้งานต่างกันยังไง
ใช้ผิดจะเกิดอะไรขึ้น
พร้อมแนวทางเลือกแบบ SI / งานโครงการ
1. หัวตัวผู้ (RJ45 Plug) มีกี่แบบ?

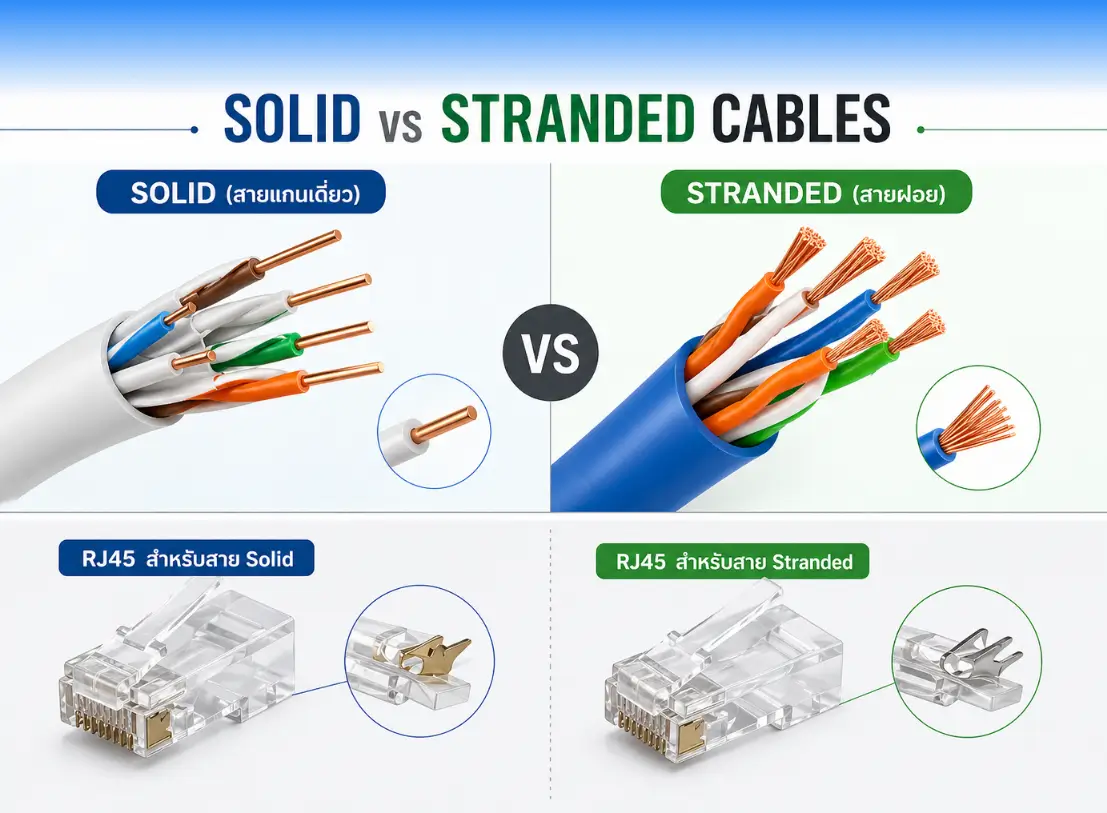

1.1 แบบตามชนิดสาย (Solid vs Stranded)
Solid Cable (สายแกนเดี่ยว)
ใช้ในงานเดินสายถาวร (In-wall, Rack)
หัว RJ45 จะมี “เขี้ยวแทงลง” เพื่อเจาะทองแดง
Stranded Cable (สายฝอย)
ใช้กับ Patch Cord
หัว RJ45 จะเป็นแบบ “หนีบ/โอบเส้น”
*** ใช้ผิดประเภท = หนีบไม่แน่น / หลุดง่าย / Contact ไม่เต็ม

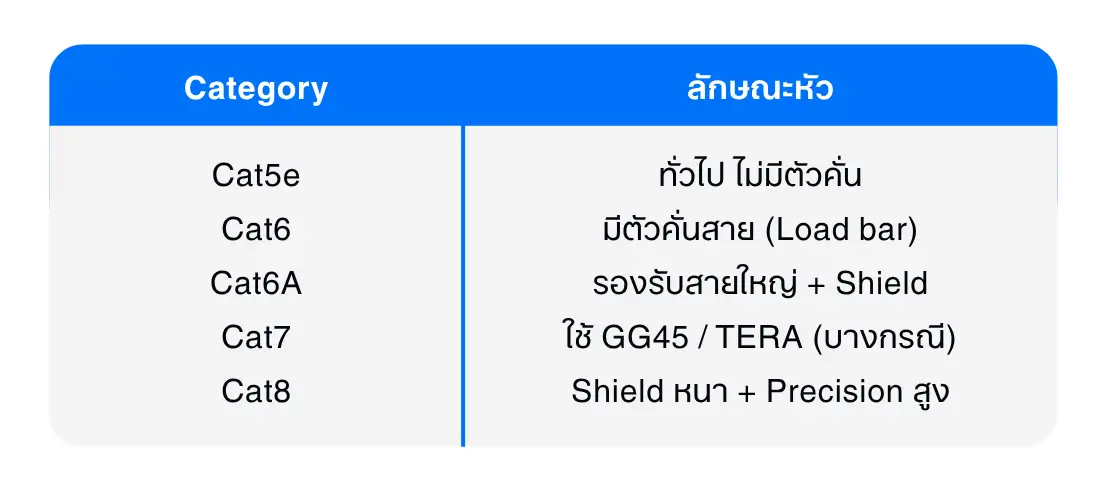

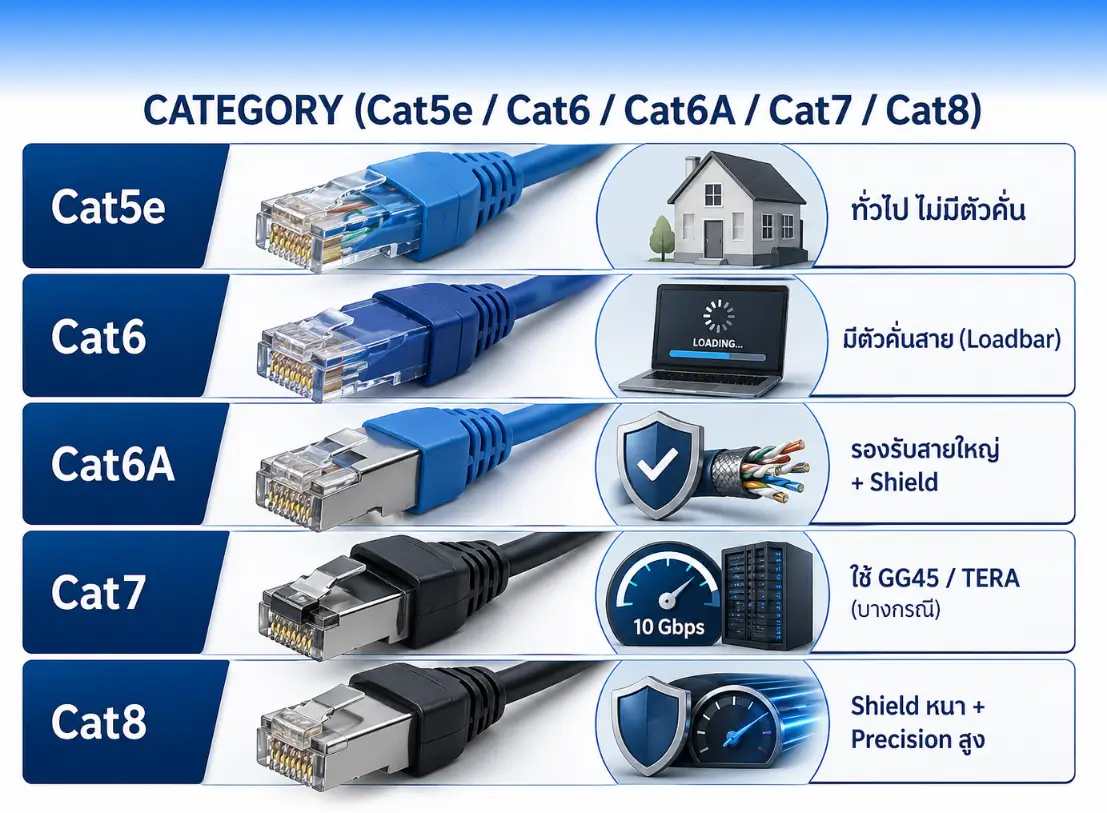

1.2 แบบตาม Category (Cat5e / Cat6 / Cat6A / Cat7 / Cat8)
จุดสำคัญ:
Cat6 ขึ้นไป “ขนาดสายใหญ่ขึ้น”
ต้องใช้หัวที่รองรับ OD (Outer Diameter) *ยิ่งขนาด AWG น้อย สายยิ่งมีขนาดใหญ่
1.3 แบบตามโครงสร้างหัว

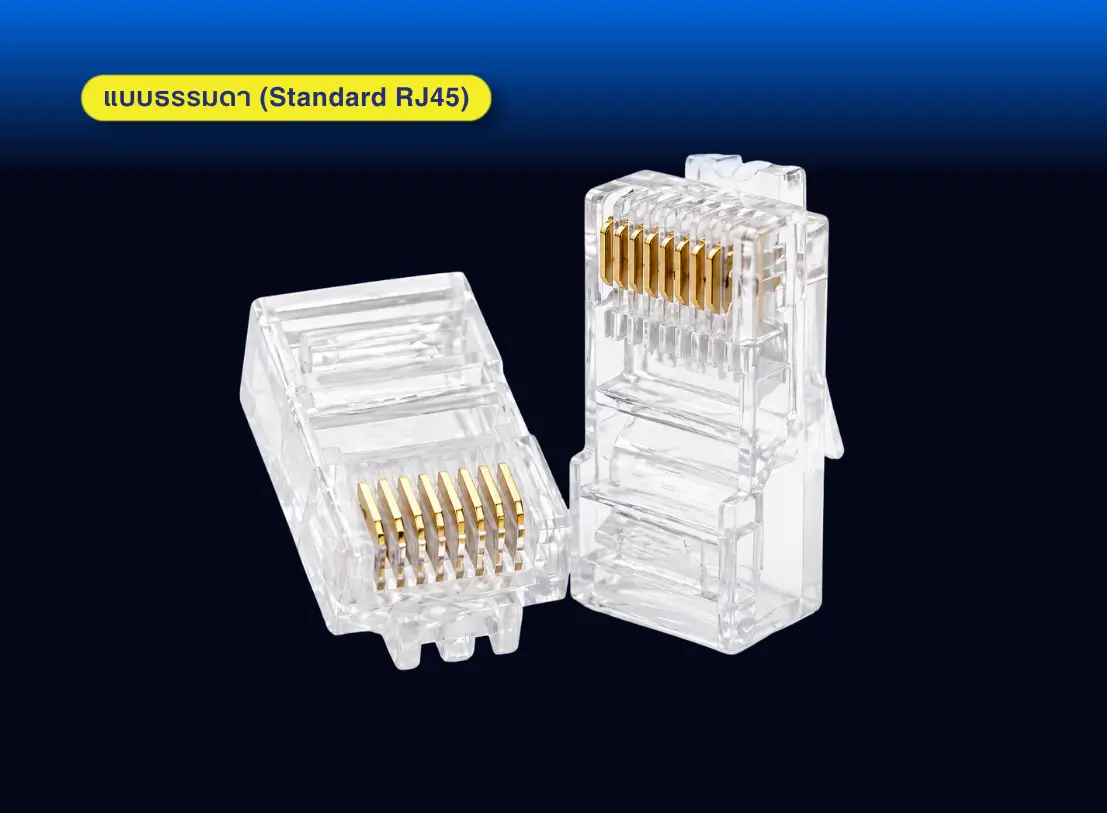

1. แบบธรรมดา (Standard RJ45)
ราคาถูก
ใช้งานทั่วไป
ต้องตัดสายให้เท่าก่อนย้ำ

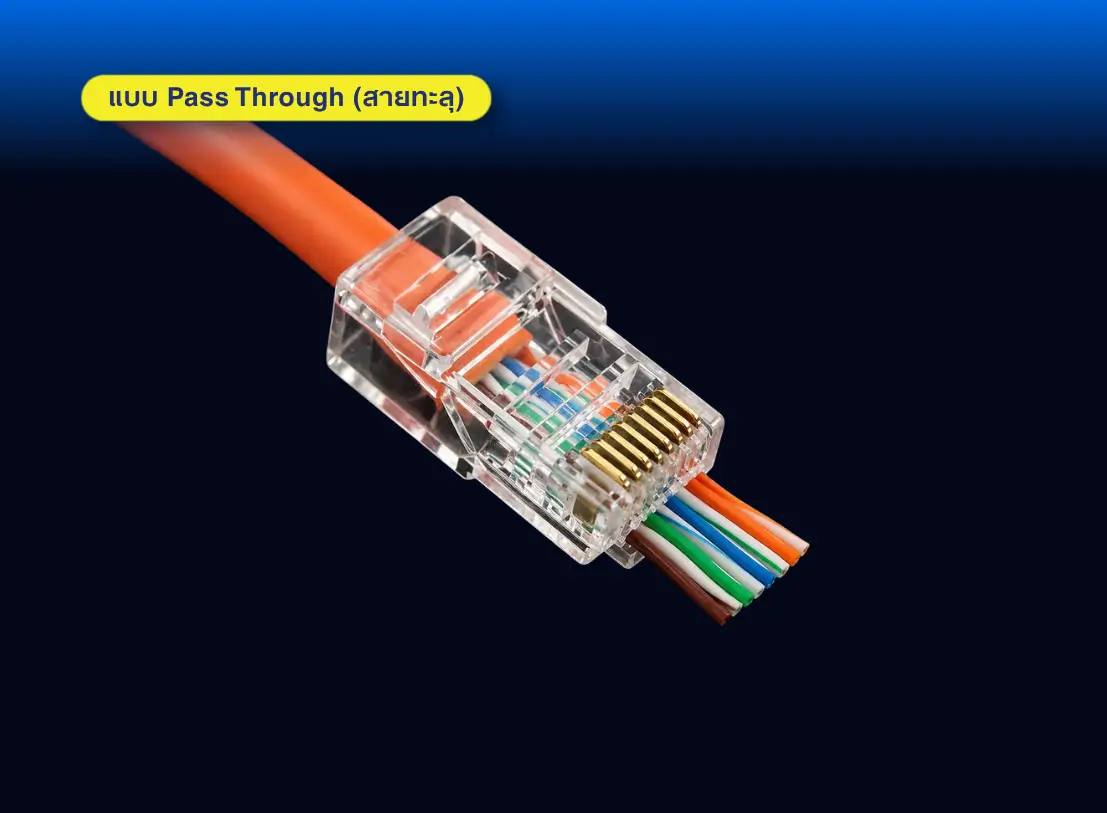

2. แบบ Pass Through (สายทะลุ)
สายทะลุออกด้านหน้า
เรียงสายง่ายมาก
ลดความผิดพลาด
*** เหมาะกับ:
ช่างติดตั้ง
งาน onsite จำนวนมาก

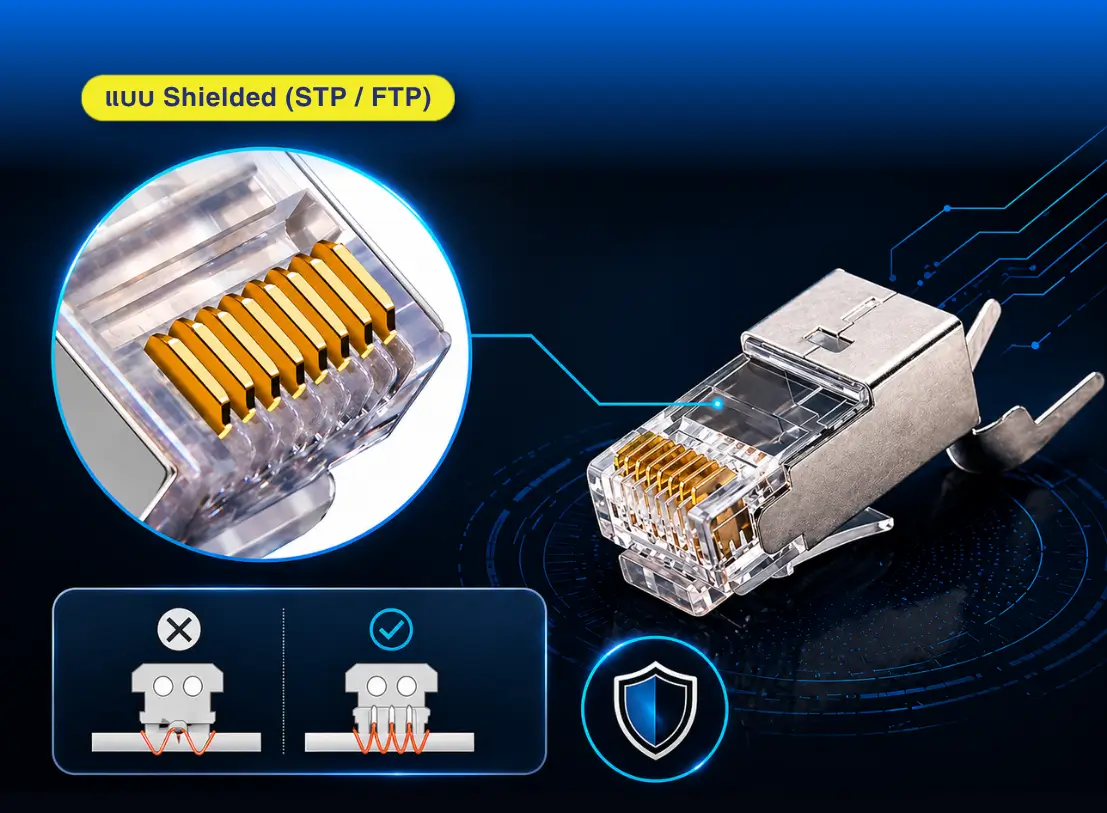

3. แบบ Shielded (STP / FTP)
มีโลหะหุ้ม
ลด EMI / Noise
ต้องต่อ Ground
*** ใช้กับ:
Cat6A / Cat7 / Cat8
โรงงาน / Data Center

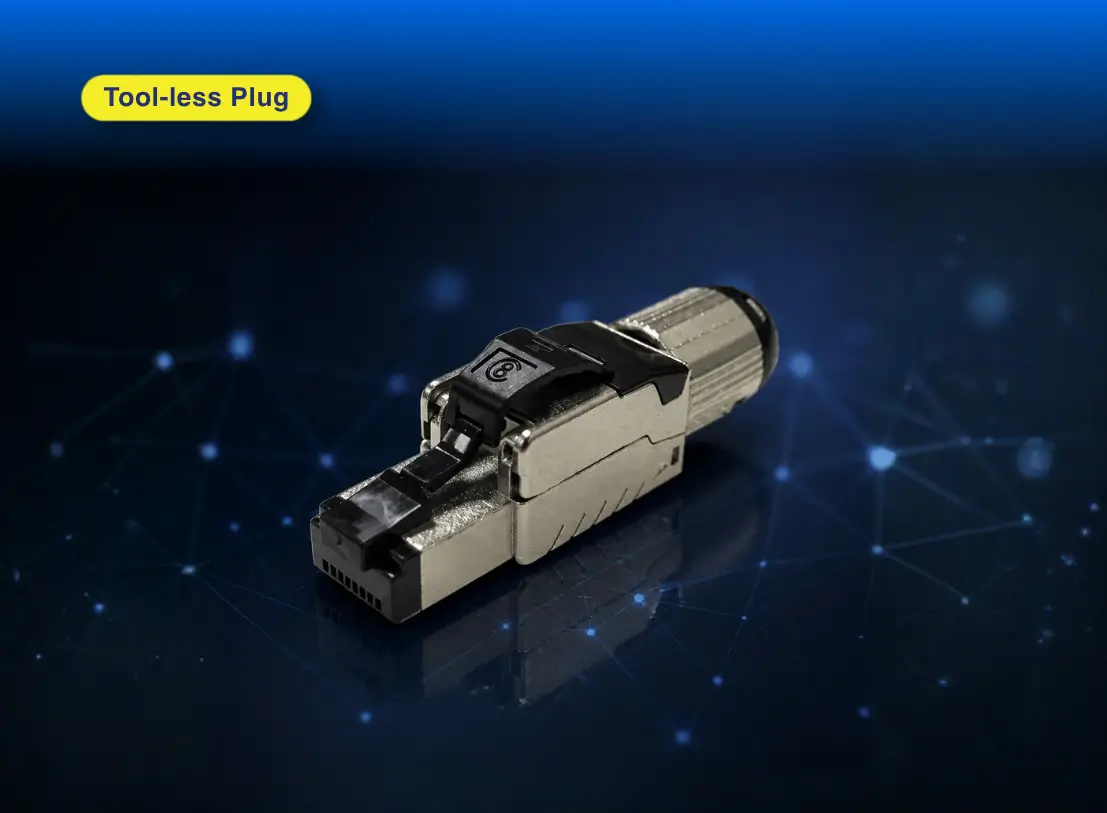

4. Tool-less Plug
ไม่ต้องใช้คีมย้ำ
ใช้งานเร็ว
ราคาสูงกว่า
2. หัวตัวเมีย (Keystone Jack / Outlet)

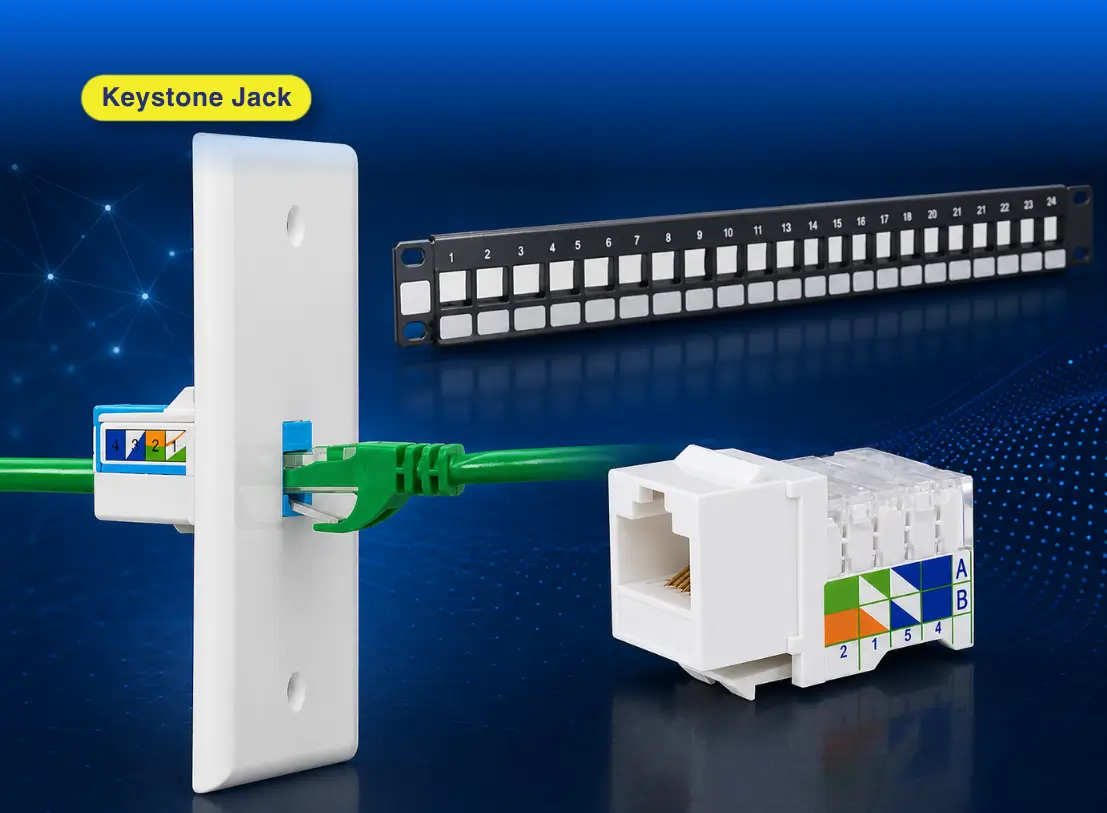

2.1 Keystone Jack คืออะไร?
หัวตัวเมียใช้สำหรับ:
Wall outlet
Patch panel
Rack system
*** ใช้คู่กับสายเดินระบบ (Solid)
2.2 ประเภท Keystone Jack

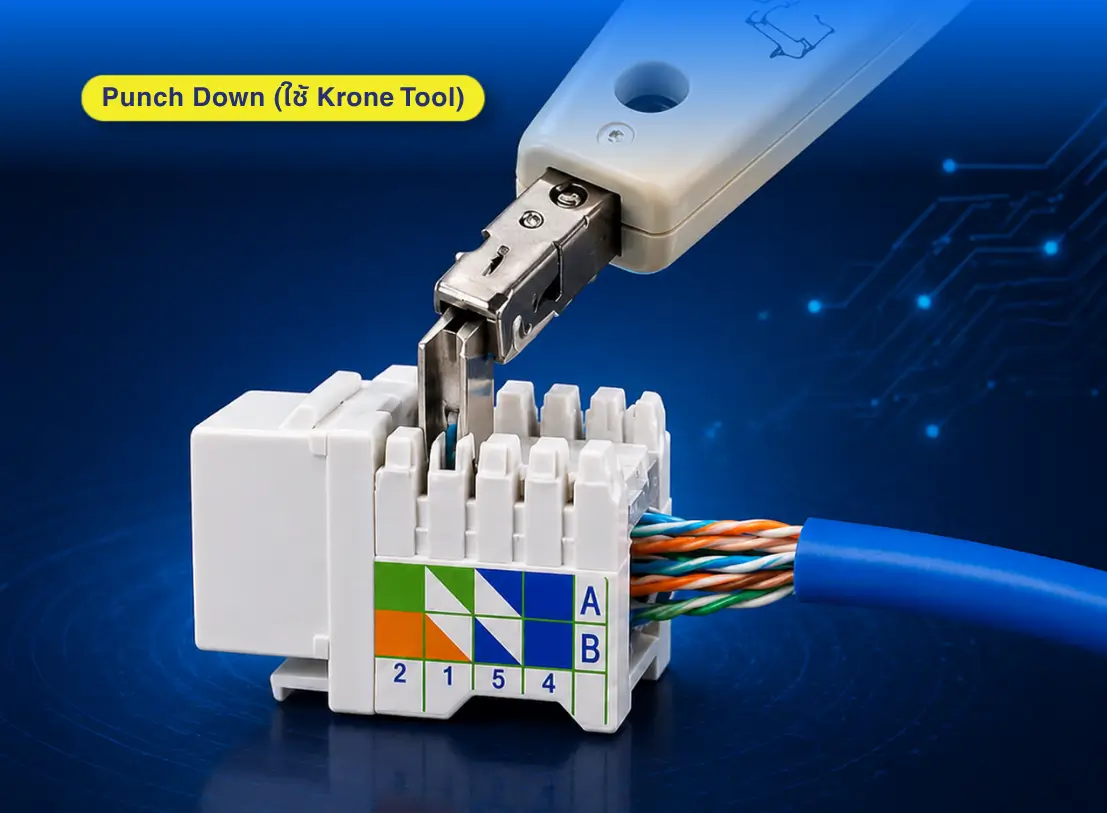

1. Punch Down (ใช้ Krone Tool)
มาตรฐาน
แน่นสุด
เหมาะงานโปรเจกต์

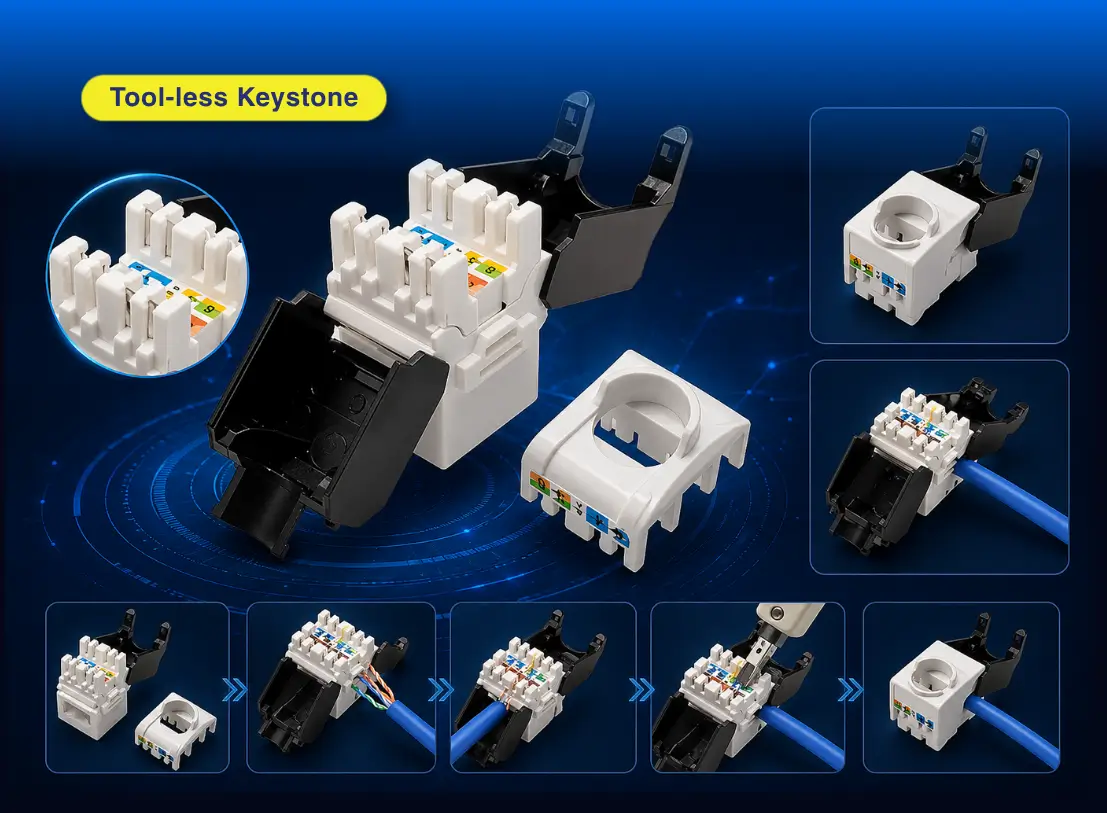

2. Tool-less Keystone
ไม่ต้องใช้เครื่องมือ
ติดตั้งเร็ว
เหมาะงานรีบ

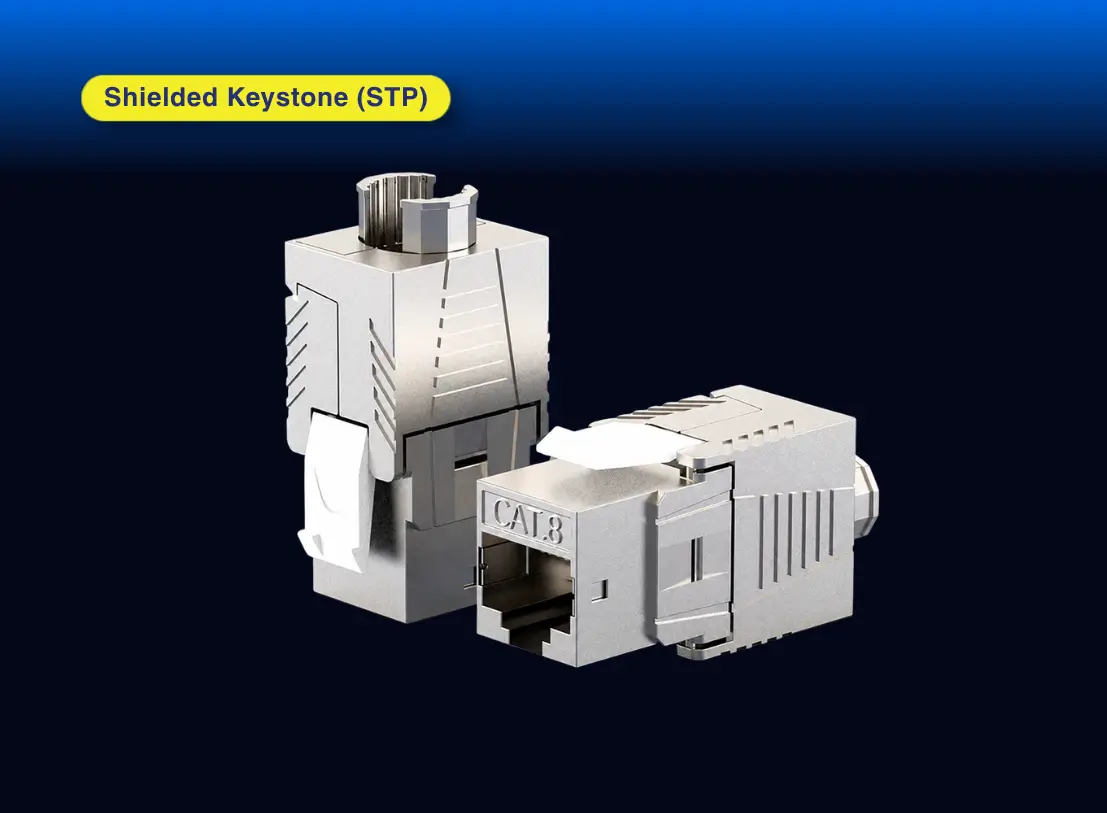

3. Shielded Keystone (STP)
มีโลหะหุ้ม
ใช้กับสาย FTP / STP
ต้องมี Ground

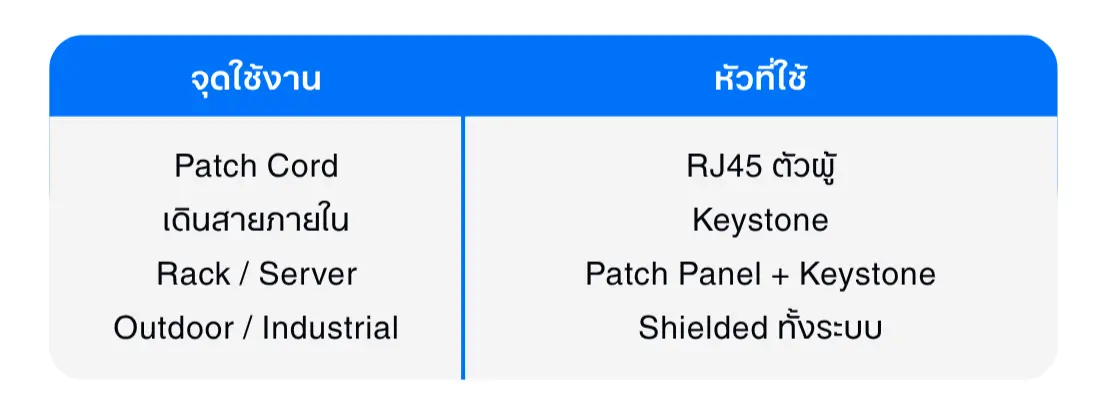

3. เปรียบเทียบการใช้งาน (ตัวผู้ vs ตัวเมีย)
4. ใช้หัวผิดประเภท จะเกิดอะไรขึ้น?
4.1 ความเร็วตก
Cat6 แต่ใช้หัว Cat5e → วิ่งไม่เต็ม 1Gbps / 10Gbps
4.2 สัญญาณรบกวน (Noise)
ใช้สาย Shield แต่หัวไม่ Shield → EMI เข้า
4.3 หลุดง่าย / Contact ไม่ดี
Solid vs Stranded ใช้ผิด → หลวม
4.4 Link ไม่ขึ้น / Flap
ติดต่อไม่เสถียร
4.5. ไม่ผ่านมาตรฐาน TOR
SI เจอ Reject งานได้
5. แนวทางเลือกแบบมืออาชีพ (SI / โครงการ)
บ้าน / ออฟฟิศทั่วไป
Cat6 + RJ45 ธรรมดา
Keystone แบบ Punch Down
ระบบ CCTV / โรงงาน
Cat6A / Cat7
Shielded ทั้งระบบ
Data Center
Cat6A / Cat8
Keystone + Patch Panel + Shield
6. Checklist ก่อนเลือกหัว
ใช้สาย Solid หรือ Stranded?
OD สายเท่าไหร่?
ต้องการ Shield หรือไม่?
ใช้ Cat อะไร?
ใช้ใน Indoor / Outdoor?
FAQ (คำถามที่พบบ่อย)
Q1: ใช้หัว Cat5e กับสาย Cat6 ได้ไหม?
A: ใช้ได้ แต่ “ไม่แนะนำ” เพราะ:
ขนาดไม่พอดี
ประสิทธิภาพตก
Q2: จำเป็นต้องใช้ Shielded ทุกระบบไหม?
A: ไม่จำเป็น ใช้เฉพาะ:
โรงงาน
Data Center
พื้นที่มี EMI สูง
Q3: Pass Through ดีกว่าจริงไหม?
A: สำหรับช่าง → ดีกว่า (เร็ว + ลดผิดพลาด)
แต่ต้องใช้คีมเฉพาะ
Q4: Keystone vs เข้าหัวตรง RJ45 แบบไหนดีกว่า?
A:
งานระบบ → Keystone
สาย Patch → RJ45
Q5: Cat6A ต้องใช้หัวพิเศษไหม?
A: ใช่
รองรับสายใหญ่
รองรับ Shield
Q6: ถ้าเข้าหัวไม่ดี จะมีอาการอะไร?
Ping หลุด
Speed ไม่เต็ม
Link กระพริบ
Q7: ใช้ Tool-less ดีไหม?
A: ดีสำหรับงานเร็ว แต่ Punch Down จะ “แน่นกว่า”
สินค้าแนะนำจาก BISMON
Modular Plug
Cat5e Modular Plug
Cat6 Modular Plug
Cat6a Modular Plug
Cat7-8 Modular Plug
Modular Jack
Cat5e Modular Jack
Cat6 Modular Jack
Cat6a Modular Jack
Cat7 Modular Jack
Cat8 Modular Jack
สรุป
การเลือก “หัวสาย LAN” ไม่ใช่แค่เสียบได้แล้วจบ แต่มีผลต่อ:
ความเร็ว (1G / 10G / 40G)
ความเสถียร
อายุการใช้งาน
มาตรฐานงานระบบ
หลักสำคัญ:
สายอะไร → ต้องใช้หัวให้ตรง + รองรับจริง
