คู่มือเลือกซื้อฉบับช่างติดตั้ง | รู้ระยะก่อนเดินสาย ไม่ต้องรื้อทำใหม่
ก่อนเลือกสายสำหรับงาน Network, CCTV หรือระบบอุตสาหกรรม สิ่งสำคัญที่ช่างต้องรู้คือ “สายแต่ละชนิดส่งสัญญาณได้ไกลไม่เท่ากัน” โดยเฉพาะสาย LAN ทองแดงที่มีระยะมาตรฐานรวมไม่เกิน 100 เมตร ซึ่งประกอบด้วยสายติดตั้งถาวรประมาณ 90 เมตร และสาย Patch Cord ที่ปลายทั้งสองฝั่งรวมกันไม่เกิน 10 เมตร หากหน้างานต้องเดินไกลกว่านี้ ควรเปลี่ยนไปใช้ Fiber Optic หรือเลือกอุปกรณ์ขยายสัญญาณให้เหมาะสม เพื่อป้องกันปัญหาความเร็วตก สัญญาณหลุด และไฟ PoE ไปไม่ถึงปลายทาง
1) ทำไม "ระยะ" ถึงสำคัญกว่าที่คิด
ปัญหาหน้างานที่เจอบ่อยที่สุดอย่างหนึ่งคือ "เดินสายไปแล้ว แต่สัญญาณไม่มา / กล้องหลุด / เน็ตช้า" ซึ่งส่วนใหญ่ไม่ได้เกิดจากอุปกรณ์เสีย แต่เกิดจาก เดินสายเกินระยะที่มาตรฐานรองรับ
สายทองแดงทุกชนิดมีขีดจำกัด เพราะยิ่งไกลสัญญาณยิ่งอ่อนและถูกรบกวน (Attenuation) ส่วน PoE ยังมี แรงดันไฟตก (Voltage Drop) ทำให้ปลายทางไฟไม่พอ กล้องรีบูตวนไม่หยุด บทความนี้รวม ตารางระยะสูงสุดมาตรฐาน ของสายทุกชนิดไว้ที่เดียว เอาไว้เช็กก่อนเสนอราคาและก่อนลงมือเดินสาย
หลักคิดง่าย ๆ: ออกแบบให้อยู่ใน "ระยะปลอดภัย" เสมอ อย่าเดินจนสุดขีดจำกัด เพราะหัวสาย/ความชื้น/คุณภาพสายจริงทำให้ระยะใช้งานได้สั้นกว่าตัวเลขทฤษฎี
2) ตารางที่ 1 — สาย LAN (UTP/STP)

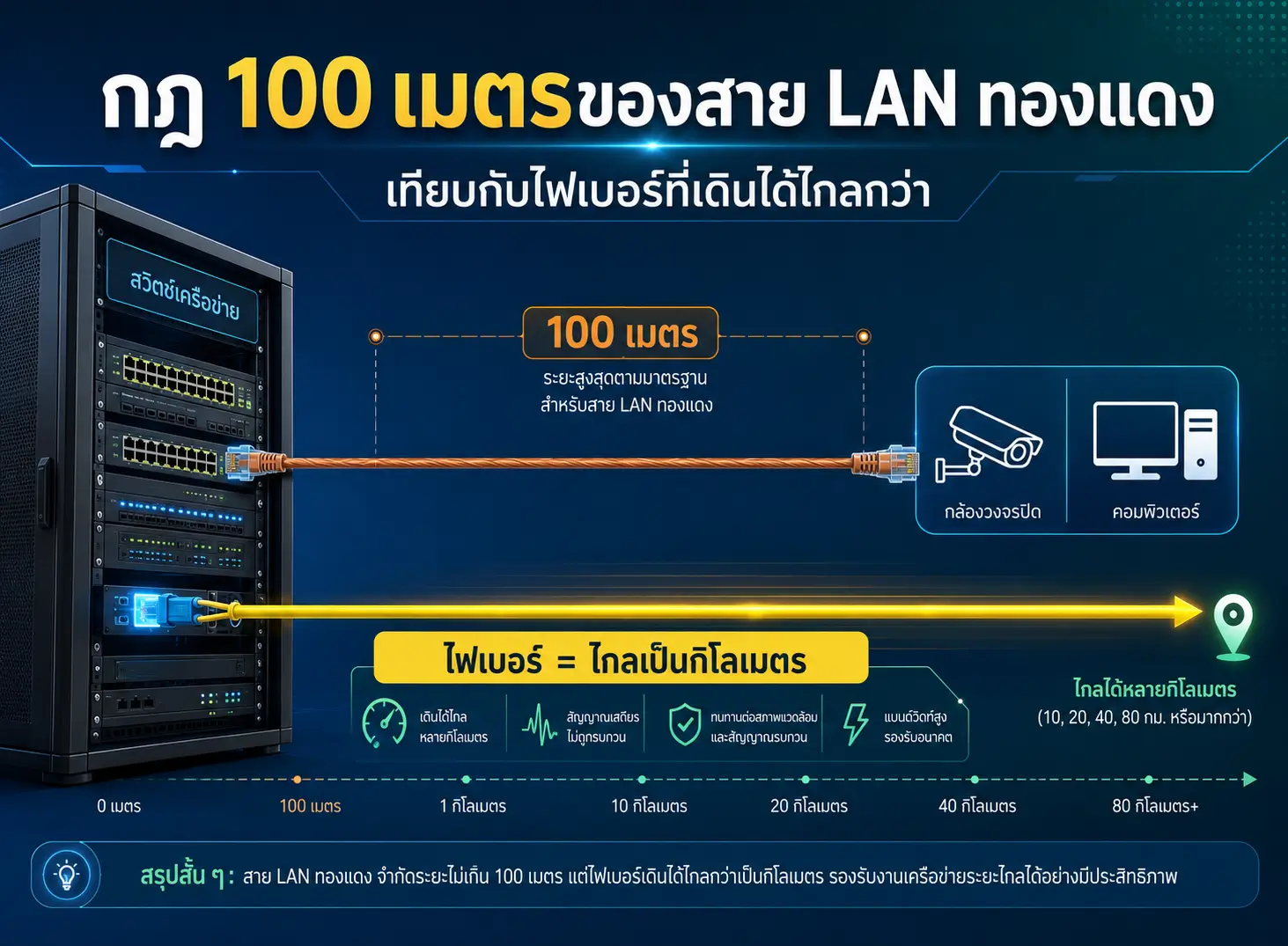

กฎเหล็กของสายแลนทองแดงคือ 100 เมตร (ตามมาตรฐาน TIA/EIA-568) แต่ "ระยะ 100 เมตร" ใช้ได้เต็มเฉพาะความเร็วที่สายนั้นรองรับ — พอดันความเร็วสูงขึ้น (เช่น 10G) ระยะจะสั้นลงมาก
| ชนิดสาย | 1 Gbps (1000BASE-T) | 10 Gbps (10GBASE-T) | เหมาะกับงาน |
|---|---|---|---|
| Cat5e | 100 ม. | ไม่รองรับ | งานทั่วไป กล้อง 1–2MP |
| Cat6 | 100 ม. | 37–55 ม. | งานทั่วไป/กล้องความละเอียดสูง |
| Cat6A | 100 ม. | 100 ม. | Backbone, 10G, PoE++ กล้อง AI |
| Cat7 / Cat7A | 100 ม. | 100 ม. | งาน Shielded ต้านสัญญาณรบกวนสูง |
| Cat8 | — | 30 ม. (25/40G) | เชื่อม Switch–Server ใน Data Center ระยะสั้น |
หมายเหตุ: Cat6 วิ่ง 10G ได้แค่ระยะสั้นและต้องเป็นสายคุณภาพดี/รบกวนต่ำ ถ้าต้องการ 10G เต็ม 100 ม. ให้ใช้ Cat6A ขึ้นไป · อ่านเปรียบเทียบแบบละเอียดได้ที่ สายแลน Cat5e vs Cat6 vs Cat6A vs Cat7 vs Cat8 เลือกรุ่นไหนดี
3) ตารางที่ 2 — PoE / PoE+ / PoE++ (จ่ายไฟผ่านสาย LAN)

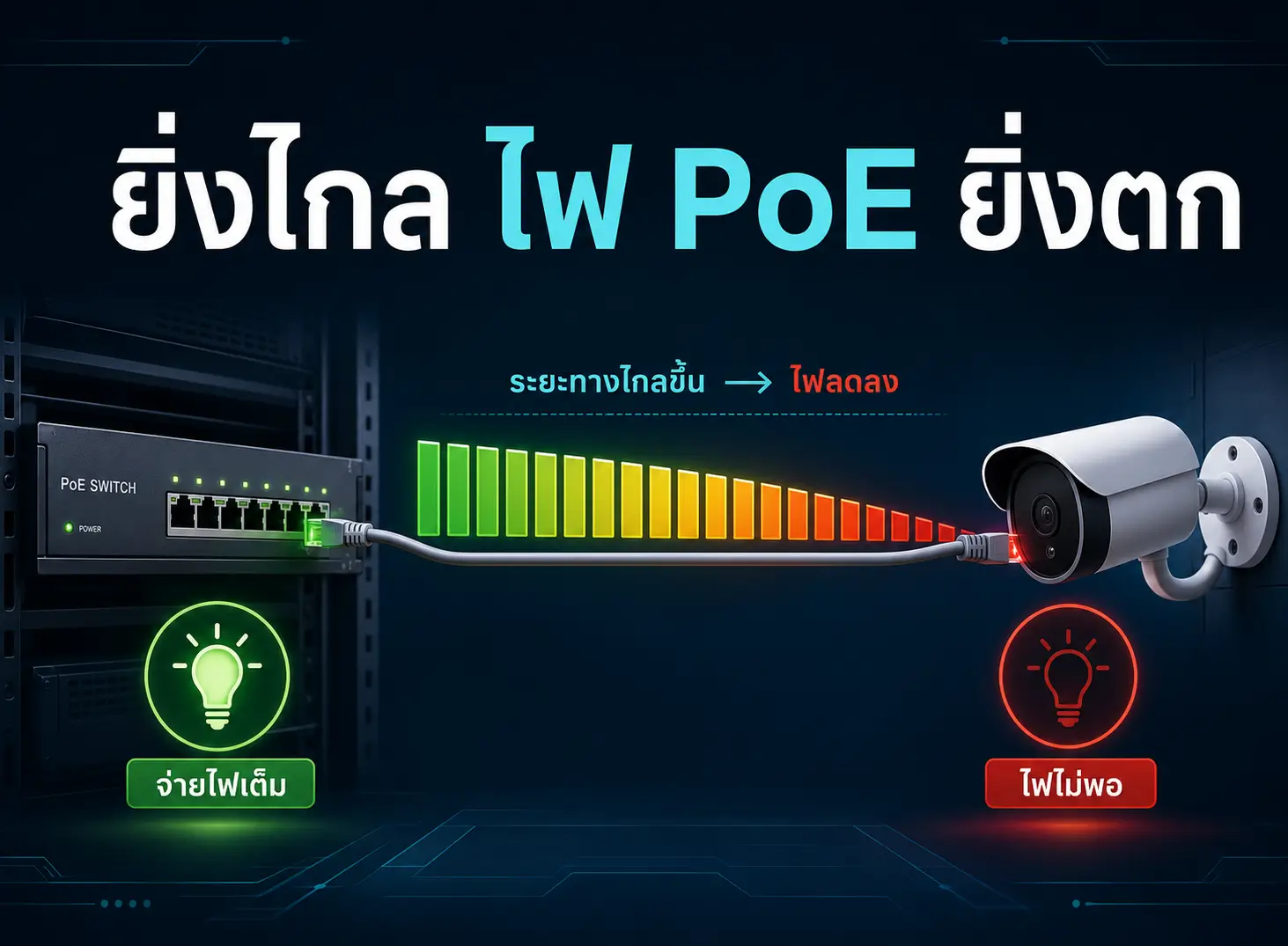

PoE ใช้สาย LAN เส้นเดียวกับข้อมูล ระยะมาตรฐานจึงเท่ากันคือ 100 เมตร (ทั้งไฟและดาต้า) แต่สิ่งที่ต้องระวังคือ ยิ่งไกล แรงดันไฟยิ่งตก — ปลายทางอาจได้วัตต์ไม่พอ โดยเฉพาะกล้อง PTZ / กล้องมี IR / ฮีตเตอร์
| มาตรฐาน | กำลังไฟ (ต้นทาง) | ระยะสูงสุด | เหมาะกับ |
|---|---|---|---|
| PoE (802.3af) | 15.4 W | 100 ม. | กล้อง IP ทั่วไป, AP |
| PoE+ (802.3at) | 30 W | 100 ม. | กล้อง PTZ, AP หลายเสา |
| PoE++ (802.3bt Type3) | 60 W | 100 ม. | กล้องมี IR/ฮีตเตอร์, จอเล็ก |
| PoE++ (802.3bt Type4) | 90–100 W | 100 ม. | อุปกรณ์กินไฟสูง, งานพิเศษ |
ต้องไกลกว่า 100 เมตร? ใช้ PoE Extender / PoE Switch ทดสัญญาณกลางทาง หรือเปลี่ยนช่วงไกลเป็นไฟเบอร์แล้วใช้ Media Converter ปลายทาง
อยากรู้ว่ากล้องทั้งระบบต้องใช้ Switch กี่วัตต์ อ่าน PoE คืออะไร? เลือก PoE / PoE+ / PoE++

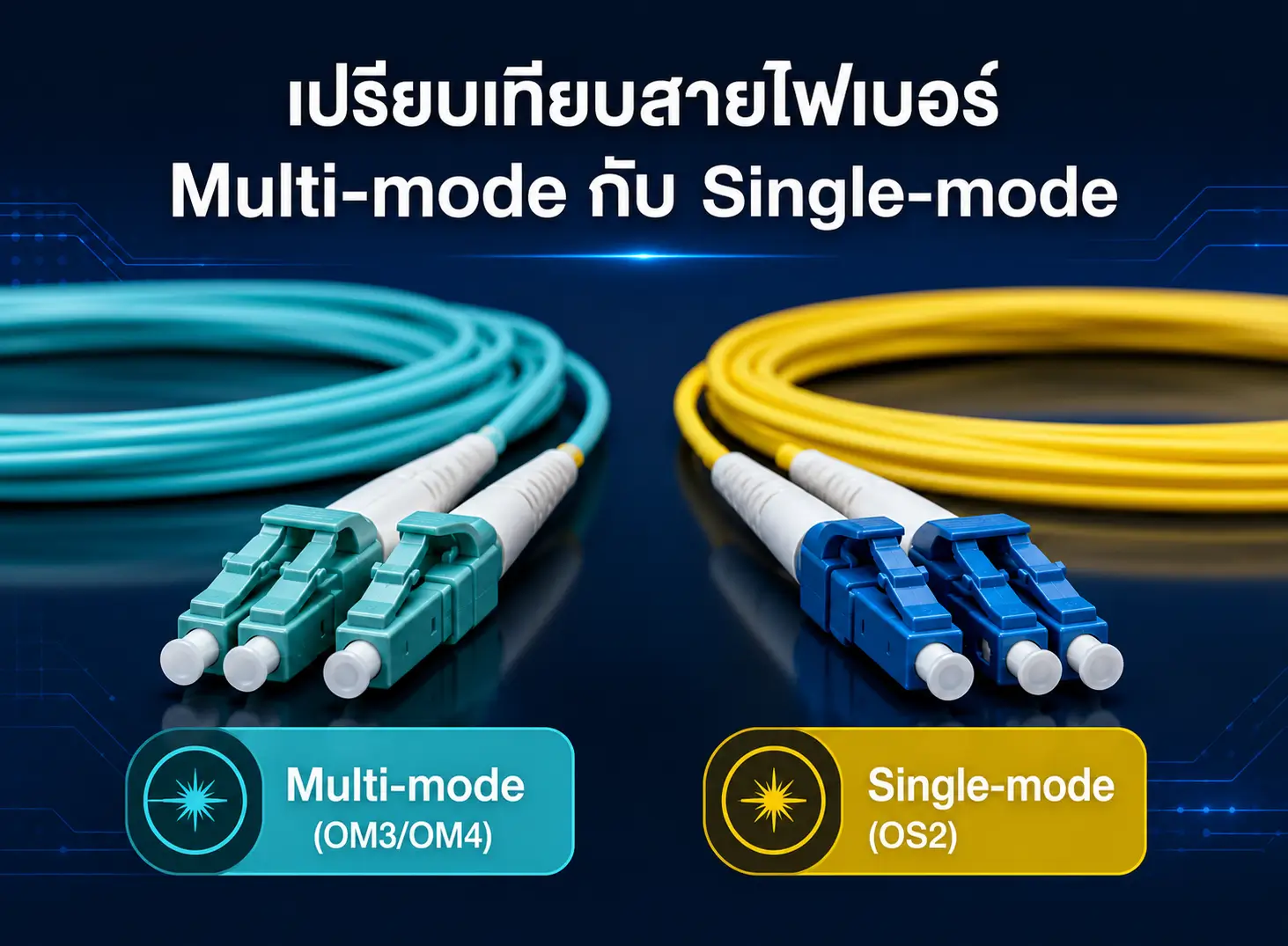

4) ตารางที่ 3 — สายไฟเบอร์ออปติก (Multi-mode & Single-mode)
ไฟเบอร์ไปได้ไกลกว่าทองแดงมาก และไม่โดนสัญญาณไฟฟ้ารบกวน ระยะขึ้นกับ ชนิดสาย (OM/OS) และ ความเร็ว เป็นหลัก
Multi-mode (ในอาคาร / ระยะกลาง)
| ชนิด | 1 Gbps | 10 Gbps | 40G / 100G (SR4) |
|---|---|---|---|
| OM1 (62.5/125) | 275 ม. | 33 ม. | — |
| OM2 (50/125) | 550 ม. | 82 ม. | — |
| OM3 (50/125) | ~550 ม. | 300 ม. | 100 ม. |
| OM4 (50/125) | ~550 ม. | 400 ม. | 150 ม. |
| OM5 (50/125) | ~550 ม. | 400 ม. | 150 ม.+ (SWDM) |
Single-mode (ข้ามอาคาร / ระยะไกลเป็นกิโลเมตร)
| ชนิด | ระยะทั่วไป (ตามชนิดโมดูล Transceiver) |
|---|---|
| OS2 (9/125) — SR/LR | 10 กม. (โมดูล LR) |
| OS2 — ER | 40 กม. (โมดูล ER) |
| OS2 — ZR | 80 กม. (โมดูล ZR) |
ระยะ Single-mode ขึ้นกับ โมดูล Transceiver ที่เลือก (LR/ER/ZR) ไม่ใช่ตัวสายอย่างเดียว · เลือกไม่ถูกว่าใช้ MM หรือ SM อ่าน Single-mode vs Multi-mode Fiber ต่างกันอย่างไร และพื้นฐานที่ Fiber Optic คืออะไร ทำงานอย่างไร
5) ตารางที่ 4 — สาย Coaxial สำหรับ CCTV (ระบบ Analog / HD-over-Coax)
| ชนิดสาย | Analog (960H) | HD (AHD/TVI/CVI 1080p) |
|---|---|---|
| RG59 | ~250 ม. | ~200 ม. |
| RG6 | ~350 ม. | ~300 ม. |
| RG11 | ~500 ม. | ~400 ม. |
ระยะจริงขึ้นกับคุณภาพทองแดง (แท้/ผสม) และหัวต่อ · รายละเอียดชนิดสายอ่าน สาย Coaxial / สาย RG คืออะไร มีกี่ชนิด
6) ถ้าระยะเกิน...ทำยังไง (3 ทางออก)

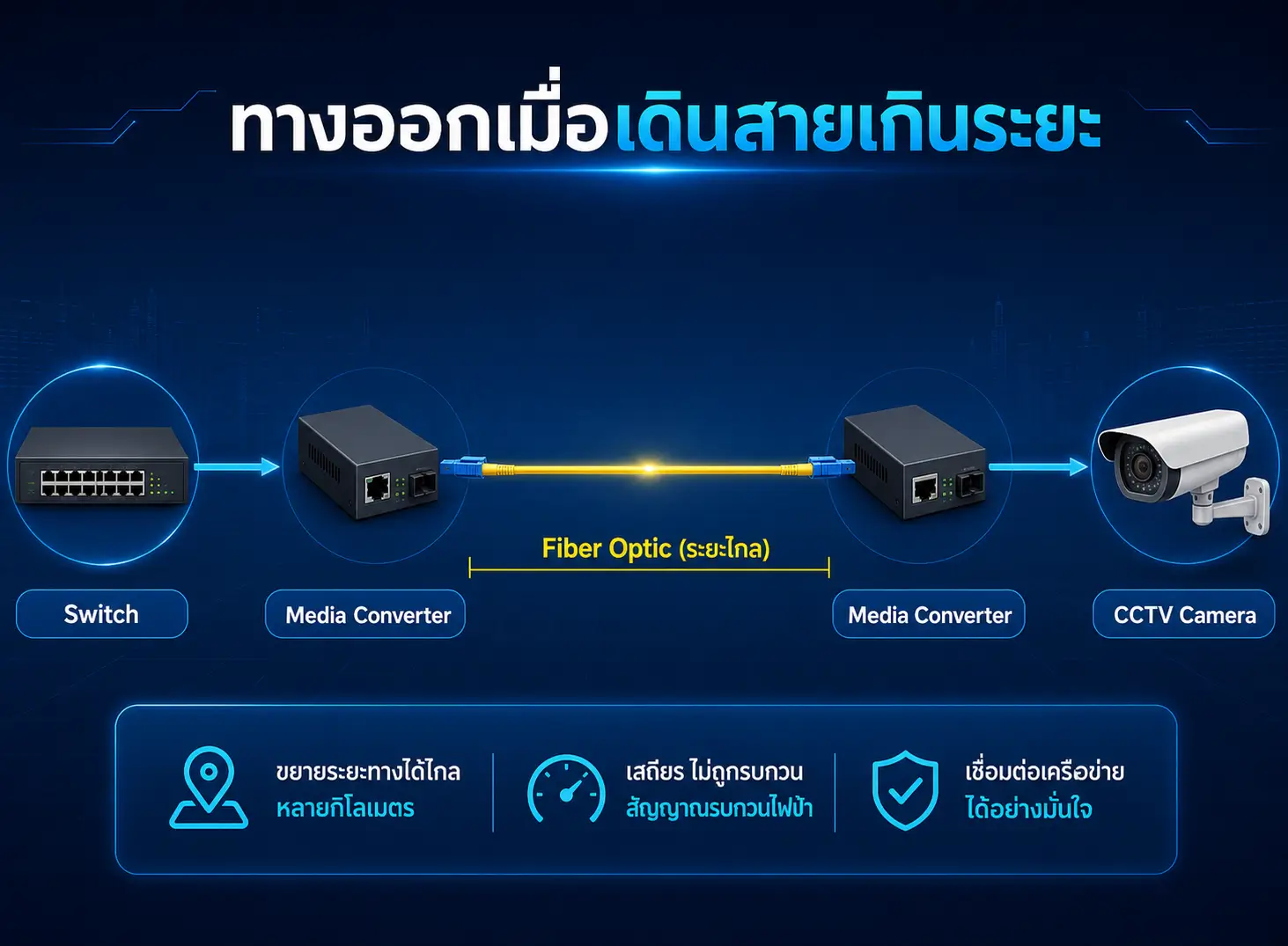

เปลี่ยนช่วงไกลเป็นไฟเบอร์ + Media Converter
ทางที่นิยมและเสถียรสุด — เดินไฟเบอร์ช่วงไกล แล้วใช้ Media Converter แปลงกลับเป็น LAN ที่ปลายทั้งสองฝั่ง
ใช้ Ethernet Extender (เดินบนสายเดิม)
ถ้าเดินสายทองแดง/สายโทรศัพท์เดิมไว้แล้ว ใช้ Ethernet Extender ต่อระยะได้ถึงหลักหลายร้อยเมตร–กิโลเมตร
ทดสัญญาณกลางทางด้วย Switch / PoE Extender
วาง Switch หรือ PoE Extender เป็นจุดพักทุก ๆ ~100 เมตร เพื่อรีเจนสัญญาณและไฟ (ต้องมีจุดจ่ายไฟ)
สิ่งที่ไม่ควรทำ
ต่อสาย LAN พ่วงยาวเกิน 100 ม. หรือใช้สายคุณภาพต่ำเพื่อประหยัด — จบด้วยการรื้อทำใหม่ เสียเวลาและค่าแรงมากกว่าเดิม
7) เช็คลิสต์ก่อนเดินสาย
- วัดระยะจริงจากตู้/Switch ถึงอุปกรณ์ปลายทาง แล้ว เผื่อความยาว 10–15% (อ้อมเสา/ขึ้นลงตู้)
- ระยะ > 90 ม. → วางแผนไฟเบอร์ หรือจุดพักสัญญาณไว้ล่วงหน้า
- ใช้ PoE ระยะไกล → เลือกสาย ทองแดงแท้ และเผื่อกำลังไฟ (อย่าใช้เต็มพิกัด)
- 10G บนทองแดง → ใช้ Cat6A ขึ้นไป อย่าใช้ Cat6 ธรรมดา
- งานนอกอาคาร → ใช้สาย Outdoor/UV และมี Surge Protection ทุกจุดที่สายออกนอกอาคาร
- ทดสอบหลังเดินเสร็จ: สายทองแดงใช้ Cable Tester · ไฟเบอร์ใช้ OTDR / Power Meter
คำถามที่พบบ่อย (FAQ)
สาย LAN เดินได้ไกลสุดกี่เมตรจริง ๆ?
มาตรฐานคือ 100 เมตร สำหรับสายทองแดงทุก Category รวมทั้งข้อมูลและ PoE โดยแบ่งเป็นสายเดินในผนัง 90 เมตร บวกสาย Patch Cord สองฝั่งรวมไม่เกิน 10 เมตร หากเดินเกิน 100 เมตร สัญญาณจะเริ่มไม่เสถียร ความเร็วตก หรือหลุดเป็นช่วง ควรใช้ไฟเบอร์หรืออุปกรณ์ทวนสัญญาณแทน
ทำไมกล้อง PoE ที่อยู่ไกลถึงรีบูตวนไปเรื่อย ๆ?
ส่วนใหญ่เกิดจากแรงดันไฟตกเพราะระยะไกลหรือสายทองแดงไม่แท้ ทำให้กำลังไฟที่ปลายทางไม่พอ โดยเฉพาะเวลากล้องเปิด IR กลางคืนหรือกล้อง PTZ กำลังหมุน วิธีแก้คือใช้สายทองแดงแท้ เลือกมาตรฐาน PoE ที่มีกำลังไฟสูงกว่าความต้องการจริง หรือเพิ่ม PoE Extender หรือ PoE Switch เป็นจุดพักกลางทาง
Cat6 กับ Cat6A ต่างกันตรงไหนเรื่องระยะ?
ที่ความเร็ว 1 Gbps ทั้งคู่เดินได้ 100 เมตรเท่ากัน แต่ที่ความเร็ว 10 Gbps สาย Cat6 รองรับได้ประมาณ 37-55 เมตร ขึ้นอยู่กับคุณภาพสายและสภาพแวดล้อม ส่วน Cat6A รองรับ 10 Gbps ได้เต็มระยะ 100 เมตร หากงานต้องการใช้งาน 10G ระยะไกล ควรเลือก Cat6A ขึ้นไป
ควรใช้ Multi-mode หรือ Single-mode?
Multi-mode เช่น OM3 หรือ OM4 เหมาะกับงานภายในอาคาร หรือระยะไม่เกินไม่กี่ร้อยเมตร และโมดูลมีราคาประหยัดกว่า ส่วน Single-mode เช่น OS2 เหมาะกับงานข้ามอาคาร หรือระยะทางเป็นกิโลเมตร โดยระยะส่งสัญญาณจะขึ้นอยู่กับโมดูล Transceiver ที่เลือก เช่น LR 10 กิโลเมตร, ER 40 กิโลเมตร และ ZR 80 กิโลเมตร
เดินไฟเบอร์แต่อุปกรณ์เป็นพอร์ต LAN ทำอย่างไร?
ใช้ Media Converter แปลงสัญญาณระหว่างไฟเบอร์กับพอร์ต LAN แบบ RJ45 ที่ปลายทั้งสองฝั่ง หรือใช้ Network Switch ที่มีช่อง SFP สำหรับติดตั้งโมดูลไฟเบอร์โดยตรง วิธีนี้ช่วยให้เดินสัญญาณระยะไกลด้วยไฟเบอร์ และยังเชื่อมต่อกับอุปกรณ์ LAN เดิมได้
ไม่แน่ใจว่าหน้างานควรใช้สายแบบไหน / ระยะเท่านี้ต้องเดินไฟเบอร์ไหม? ส่งระยะและจำนวนจุดมาให้ทีม BISMON ช่วยเลือกให้ฟรี — โทร 02-563-5000 | LINE @bismon
