ทำไมติด Surge แล้วอุปกรณ์ยังพัง?

ทำไมติด Surge แล้วอุปกรณ์ยังพัง? — เพราะระบบขาด "กราวด์ที่ดี" และเจอปัญหา Ground Loop

1) เคสจริง — ติด Surge แล้วกล้องยังพังหน้าฝน

อาการที่ช่างติดตั้งเจอบ่อยมากในหน้าฝน: "ติดตั้งอุปกรณ์กันไฟกระชาก (Surge) ไว้แล้ว แต่พอฟ้าผ่าลงใกล้ ๆ กล้อง/สวิตช์/เครื่องบันทึกก็ยังพังอยู่ดี" จนหลายคนคิดว่า Surge ที่ซื้อมาไม่มีคุณภาพ

แต่ความจริงส่วนใหญ่ ไม่ได้อยู่ที่ Surge — ปัญหาอยู่ที่ ระบบกราวด์ (Ground) ที่ไม่ดีหรือไม่มี ทำให้:

• • Surge ไม่มีทางระบายกระแสเกิน → ป้องกันไม่ได้จริง
• • เกิดความต่างศักย์ระหว่างจุดกราวด์ → กระแสไหลย้อนเข้าอุปกรณ์ (Ground Loop)

พูดง่าย ๆ: กราวด์ไม่ดี = เงินที่จ่ายค่า Surge และอุปกรณ์ทิ้งเปล่า บทความนี้จะอธิบายว่าทำไม และจะแก้ให้ถูกจุดได้อย่างไร

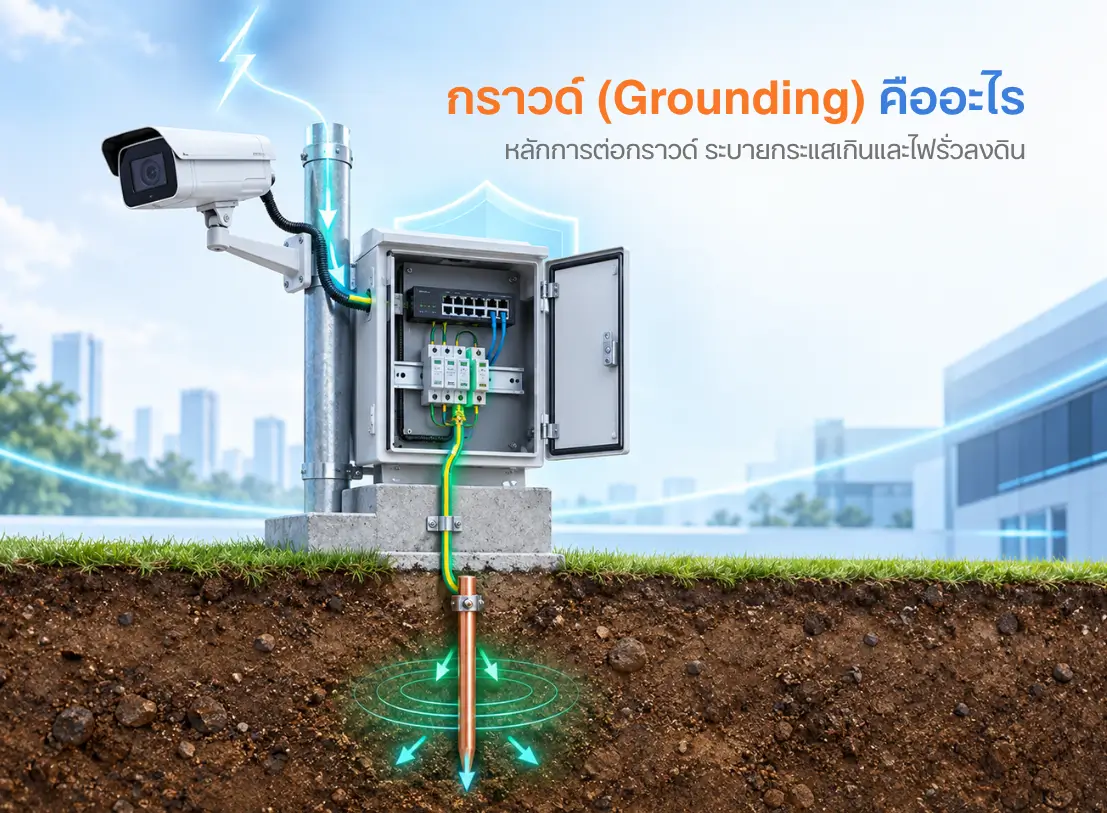

2) กราวด์ (Grounding) คืออะไร ทำไมสำคัญ

การต่อกราวด์ (Grounding) คือการต่ออุปกรณ์และระบบไฟฟ้าลงสู่ดิน เพื่อให้มี "เส้นทางระบายกระแส" ที่ปลอดภัยเมื่อเกิดเหตุผิดปกติ ทำหน้าที่หลัก 3 อย่าง:

• • ระบายไฟรั่ว/ไฟเกิน ลงดิน ป้องกันไฟดูดคนและอุปกรณ์เสียหาย
• • เป็นทางให้ Surge ระบายกระแสฟ้าผ่า ลงดินได้ (หัวใจของการกันเซิร์จ)
• • เป็นจุดอ้างอิงศักย์ไฟฟ้า ให้สัญญาณข้อมูลนิ่ง ลดสัญญาณรบกวน

ถ้าขาดกราวด์ที่ดี ทั้งเรื่องความปลอดภัยและการป้องกันอุปกรณ์จะล้มทั้งระบบ

3) Surge + กราวด์ = ของคู่กัน (ขาดกราวด์ Surge ไร้ผล)

อุปกรณ์กันไฟกระชาก (Surge Protection / SPD) ทำงานโดย "เบี่ยงกระแสเกินที่พุ่งเข้ามาให้ระบายลงกราวด์" ก่อนถึงอุปกรณ์ปลายทาง

ดังนั้นถ้า ไม่มีกราวด์ หรือกราวด์ค่าความต้านทานสูง Surge จะไม่มีที่ระบายกระแส → กลายเป็นแค่กล่องที่ต่ออยู่เฉย ๆ ป้องกันอะไรไม่ได้เลย

กฎเหล็ก: ติด Surge ทุกจุด ต้องมีกราวด์ที่ดีรองรับเสมอ — สองอย่างนี้ทำงานร่วมกัน ขาดอย่างใดอย่างหนึ่งไม่ได้

อ่านวิธีเลือก Surge ให้ตรงงานได้ที่ คู่มือเลือก Surge Protection (SPD) ครบทุกระบบ และ Surge Protection for CCTV คืออะไร

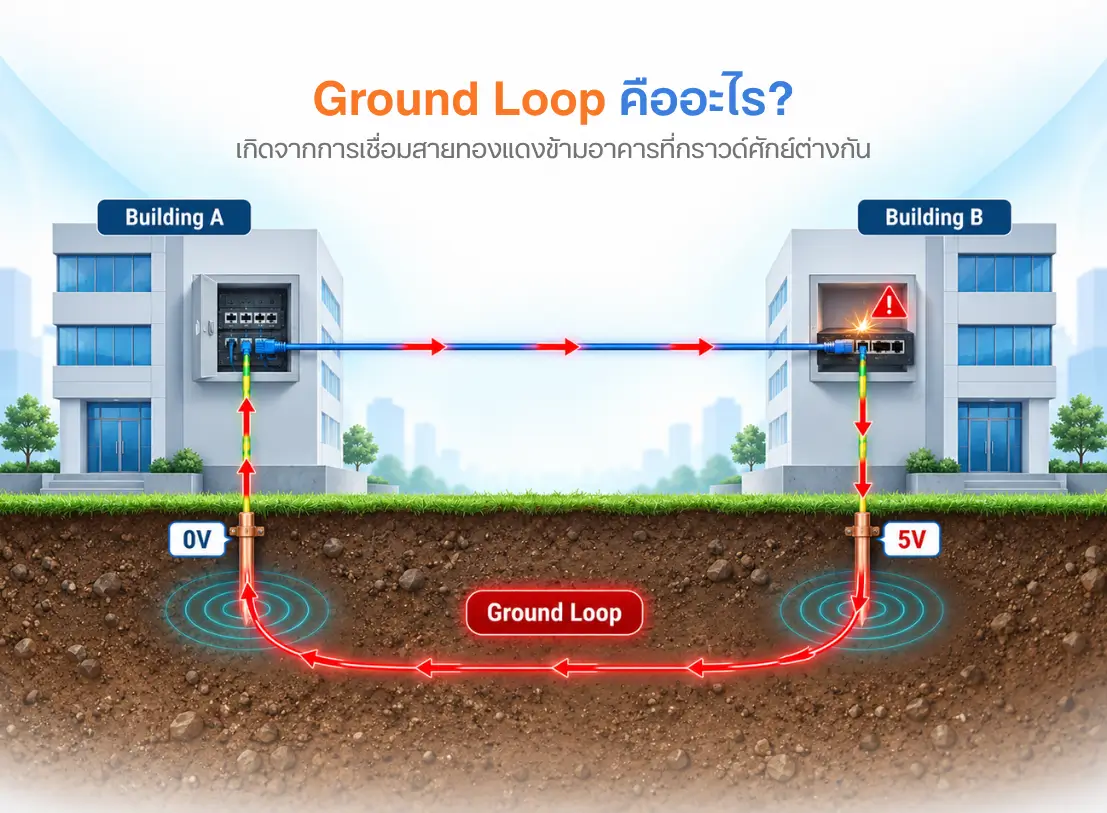

4) Ground Loop คืออะไร — ต้นเหตุที่หลายคนไม่รู้

เรามักเข้าใจว่า "กราวด์ทุกจุดมีศักย์ไฟฟ้าเท่ากัน = 0" แต่ในความจริง จุดกราวด์คนละที่ (คนละอาคาร คนละเสา คนละตู้) มีศักย์ไฟฟ้าไม่เท่ากัน — ต่างกันได้ตั้งแต่ไม่กี่โวลต์ถึงหลายสิบโวลต์ โดยเฉพาะตอนฟ้าผ่าหรือมีโหลดหนัก

Ground Loop เกิดขึ้นเมื่อ อุปกรณ์ 2 ตัวที่อยู่คนละจุดกราวด์ ถูกเชื่อมด้วย สายทองแดง (สาย LAN, สาย RS485, สายสัญญาณกล้อง) ทำให้เกิด "วง" ที่ กระแสไหลวนในกราวด์ เพราะศักย์สองฝั่งต่างกัน

อาการของ Ground Loop (ที่ช่างเจอแต่ไม่รู้สาเหตุ)

• • อุปกรณ์ พังโดยไม่มีสาเหตุ — พอร์ต LAN ไหม้ การ์ดเน็ตเวิร์กเสีย
• • ภาพกล้อง มีเส้นรบกวน/คลื่นวิ่ง โดยเฉพาะระบบ Analog
• • สัญญาณข้อมูล เพี้ยน/หลุดเป็นช่วง
• • เจอบ่อยสุดเมื่อ เดินสายทองแดงข้ามอาคาร หรืออุปกรณ์อยู่ไกลคนละกราวด์

Ground Loop ต่างจากฟ้าผ่าตรงที่ มันกัดกินอุปกรณ์เงียบ ๆ ทุกวัน ไม่ต้องรอฟ้าผ่า — ทำให้อุปกรณ์อายุสั้นลงเรื่อย ๆ โดยไม่รู้ตัว

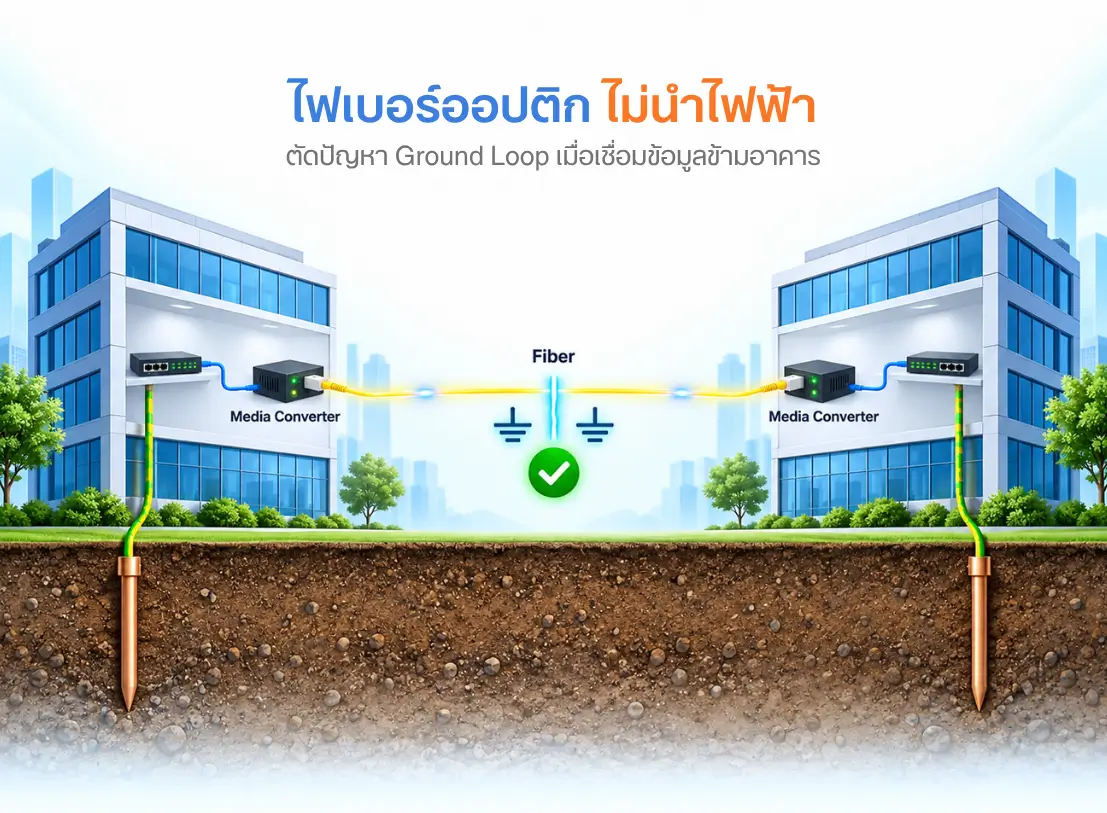

5) ไฟเบอร์ออปติก — ตัด Ground Loop ได้ 100%

Ground Loop เกิดเพราะ สายทองแดงนำไฟฟ้า จึงเชื่อมกราวด์ 2 จุดที่ศักย์ต่างกันเข้าหากัน

สายไฟเบอร์ออปติกส่งข้อมูลด้วยแสง ไม่นำไฟฟ้า → เชื่อมข้อมูลระหว่าง 2 อาคารได้โดย ไม่เชื่อมกราวด์เข้าหากัน → ตัดวงจร Ground Loop ทิ้งไปเลย

นี่คือเหตุผลที่งานเชื่อมข้อมูลข้ามอาคาร/ระยะไกลนิยมเปลี่ยนจากสายทองแดงเป็นไฟเบอร์:

• • เชื่อม LAN ข้ามอาคาร → ใช้ Media Converter แปลง LAN เป็นไฟเบอร์ทั้งสองฝั่ง
• • เชื่อมสัญญาณ Serial / Modbus / Solar → ใช้ RS485 to Fiber Converter
• • นอกจากตัด Ground Loop ยัง กันฟ้าผ่าและส่งได้ไกลกว่า ทองแดงมาก

มุมที่หลายคนมองข้าม: การเปลี่ยนช่วงข้ามอาคารเป็นไฟเบอร์ ไม่ใช่แค่ "ส่งไกลขึ้น" แต่ยัง "ตัดปัญหากราวด์ต่างศักย์" ที่ทำอุปกรณ์พังเงียบ ๆ ด้วย

6) จุดที่ต้องลงกราวด์ในระบบกล้อง/เครือข่าย

งานนอกอาคารควรใช้อุปกรณ์เกรด Industrial ที่มีจุดต่อกราวด์และทนสภาพแวดล้อม — อ่าน IP Grade สำหรับ Industrial Switch outdoor

7) เช็คลิสต์ + คำถามที่พบบ่อย (FAQ)

• • ทุกจุดที่ติด Surge ต้องมีกราวด์ รองรับเสมอ
• • ตู้โลหะ/เสากล้องกลางแจ้ง ต้องลงกราวด์
• • เชื่อมข้อมูล ข้ามอาคาร → ใช้ไฟเบอร์ แทนสายทองแดง (ตัด Ground Loop)
• • อุปกรณ์ในตู้ต่อ chassis ground เข้าบาร์กราวด์รวม
• • กราวด์ที่ดีต้อง ค่าความต้านทานต่ำ (ยิ่งต่ำยิ่งดี) — ตรวจวัดเป็นระยะ

8) อุปกรณ์ที่ทำงานร่วมกับกราวด์ที่ดี

BISMON มีอุปกรณ์ที่ช่วยให้ระบบป้องกันไฟและสัญญาณสมบูรณ์เมื่อมีกราวด์ที่ดี:
