Industrial Ethernet Switch + VLAN โครงสร้าง Network ที่งานโรงงานไม่ควรมองข้าม

Mr.bismon 22/01/2026

บทความนี้เหมาะกับใคร?

* ผู้รับเหมา หรือบริษัท ติดตั้ง ระบบ CCTV / Fiber / Network

* IT / System Integrator

* โรงงาน / Smart Factory / Smart City

* องค์กรที่เคยเจอปัญหา
-> “เน็ตช้าเพราะกล้อง”
-> “ระบบล่มพร้อมกันทั้งบริษัท”

อ่านจบแล้วคุณจะได้อะไร?

* เข้าใจ VLAN แบบไม่ต้องท่องศัพท์

* เห็นภาพโครงสร้าง Network งานโรงงานอย่างเป็นระบบ

* นำไปออกแบบและตั้งค่า Router + Industrial Switch ได้จริง

* ลดปัญหา Network ล่ม / ช้า / ไม่ปลอดภัย ตั้งแต่โครงสร้าง

บทความนี้ช่วยแก้ปัญหาอะไรให้คุณได้บ้าง

* ปัญหา เน็ตช้า เพราะกล้อง / IoT แย่ง Bandwidth

* ปัญหา ระบบล่มพร้อมกันทั้งองค์กร

* ปัญหา โครงสร้าง Network ไม่ปลอดภัย

* ปัญหา ขยายระบบแล้ววุ่นวาย แก้ยาก

ด้วยการออกแบบ Industrial Ethernet Switch + VLAN ช่วยให้ระบบ

* ปลอดภัย

* เสถียร

* แยกแผนกชัดเจน

* ขยายในอนาคตได้ง่าย

Industrial Ethernet Switch คืออะไร?

Industrial Ethernet Switch
คืออุปกรณ์กระจายสัญญาณเครือข่ายที่ออกแบบมาเฉพาะสำหรับงานอุตสาหกรรม / งานโครงการ / งาน Outdoor ไม่ใช่ Switch ธรรมดาที่ใช้ในออฟฟิศหรือบ้านทั่วไป สภาพแวดล้อมของงานโครงการแตกต่างจากออฟฟิศอย่างชัดเจน

* โรงงาน → ความร้อนสูง, การสั่นสะเทือน, ไฟไม่นิ่ง

* Outdoor → ฝุ่น, ฝน, แดด, ฟ้าผ่า

* ระบบ → ต้องเปิดใช้งาน 24 ชั่วโมง 365 วัน

Network Switch ออฟฟิศ ถูกออกแบบมาให้ใช้ในห้องแอร์
แต่ Industrial Switch ถูกออกแบบมาเพื่อ “ระบบห้ามล่ม” ใช้งานต่อเนื่อง 24 ชั่วโมง

หลายโครงการเริ่มต้นด้วย Switch ออฟฟิศ เพราะราคาถูกกว่าแต่เมื่อใช้งานกับกล้องจำนวนมากและเปิดต่อเนื่องมักพบปัญหา Network Switch ค้าง ระบบกล้องดับทั้งระบบ สุดท้ายต้องเปลี่ยนเป็น Industrial Switch + VLAN อยู่ดี

VLAN คืออะไร ?

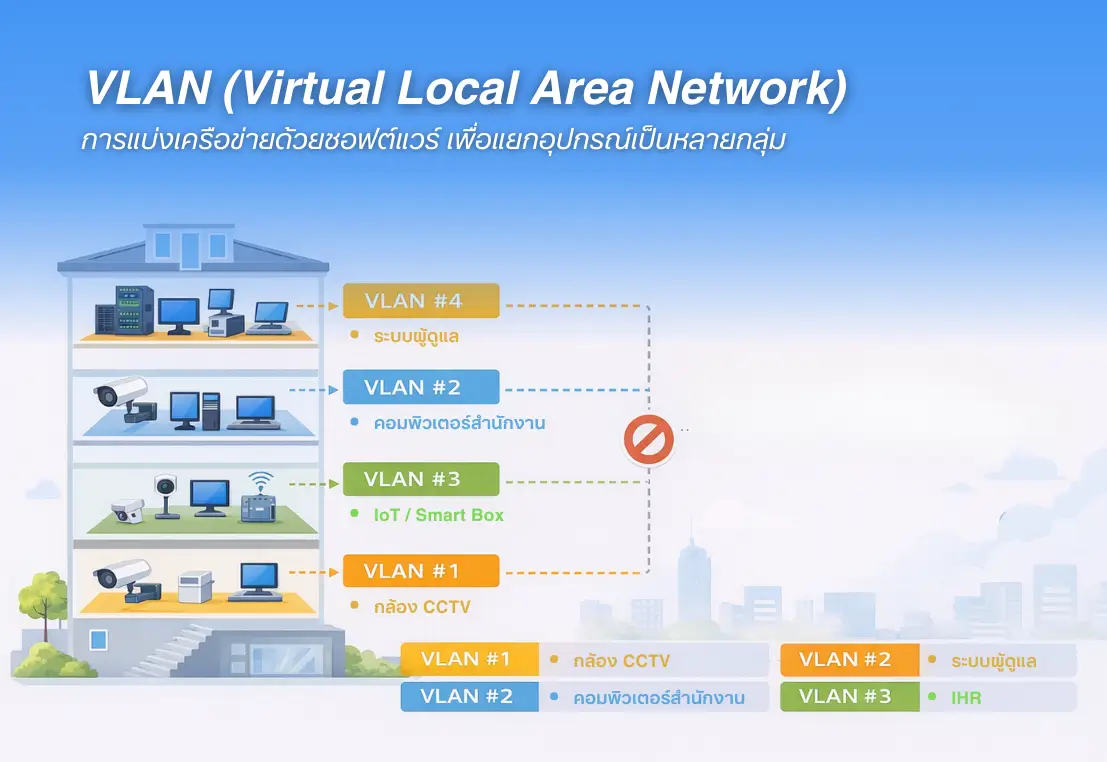

VLAN (Virtual LAN) คือการแบ่งเครือข่ายด้วยซอฟต์แวร์ แม้ใช้งาน Switch ตัวเดียวกัน เปรียบเทียบให้เห็นภาพง่าย ๆ

“ตึกเดียวกัน แต่แบ่งเป็นหลายชั้น”

* ชั้น 1 → กล้อง CCTV

* ชั้น 2 → คอมพิวเตอร์สำนักงาน

* ชั้น 3 → IoT / Smart Box

* ชั้น 4 → ระบบผู้ดูแล

แม้อยู่โครงสร้างเดียวกันแต่แต่ละ VLAN จะ ไม่เห็นกันโดยตรง

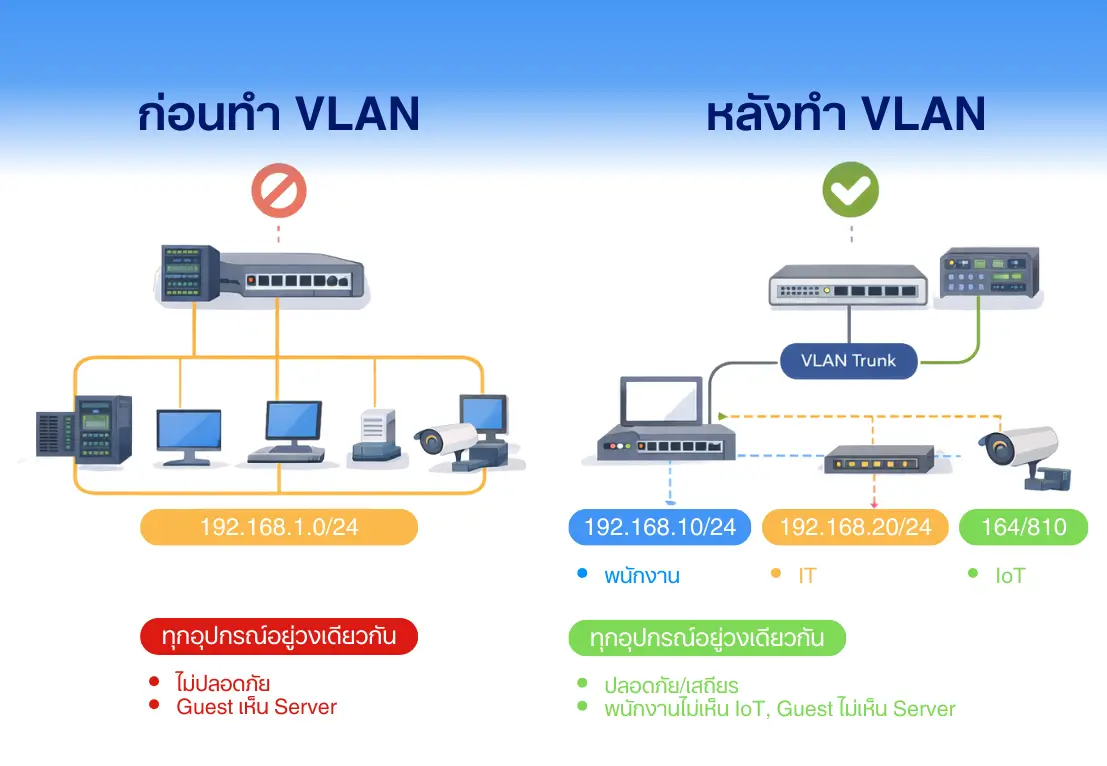

1. ระบบไม่ปลอดภัยตั้งแต่โครงสร้าง ระบบ Network ของคุณ

ถ้าไม่ทำ VLAN ทุกอุปกรณ์จะอยู่ใน Network วงเดียวกัน ทั้งหมด

* พนักงาน → เห็นกล้อง CCTV

* Guest Wi-Fi → เห็น Server / NAS

* IoT → ปะปนกับเครื่องบัญชี / HR

ไม่ว่าใครเสียบสายเข้าระบบ = เข้าถึงทุกอย่างได้อย่างสบาย

2. Network ช้า หน่วง พร้อมกันทั้งองค์กร หรือ บริษัท

* กล้อง CCTV network IP Camera ส่งข้อมูลตลอด 24 ชั่วโมง

* Broadcast / Multicast วิ่งทั้งวง

* IoT / PLC ส่ง Packet ถี่มาก

ผลที่เจอบ่อยในโรงงานคือ “ระบบ IT ช้า เพราะระบบกล้องวงจรปิดชนิด network IP camera”

3. ปัญหาเล็ก = ระบบล่มทั้งองค์กร หรือ บริษัท

* PC หรือ คอมพิวเตอร์ เครื่องเดียวติดไวรัส

* Loop สาย LAN เพียงเส้นเดียว

ไม่มี VLAN → ทั้งองค์กรใช้งานไม่ได้
มี VLAN → ล่มเฉพาะ VLAN ที่มีปัญหา เท่านั้น

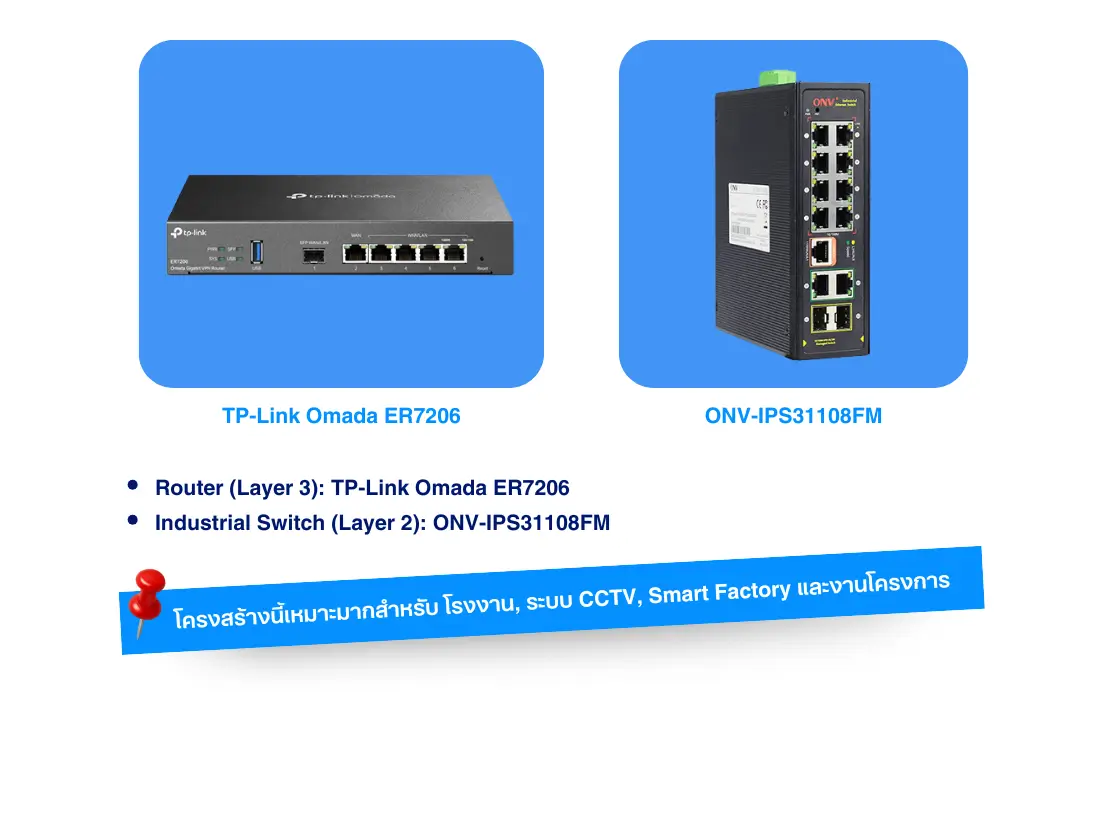

บทความนี้ยกตัวอย่างการใช้งานจริง โดยใช้

* Router (Layer 3) : TP-Link Omada ER7206

* Industrial Switch (Layer 2) : ONV-IPS31108FM

โครงสร้างนี้เหมาะมากสำหรับ โรงงาน, ระบบ CCTV, Smart Factory และงานโครงการ

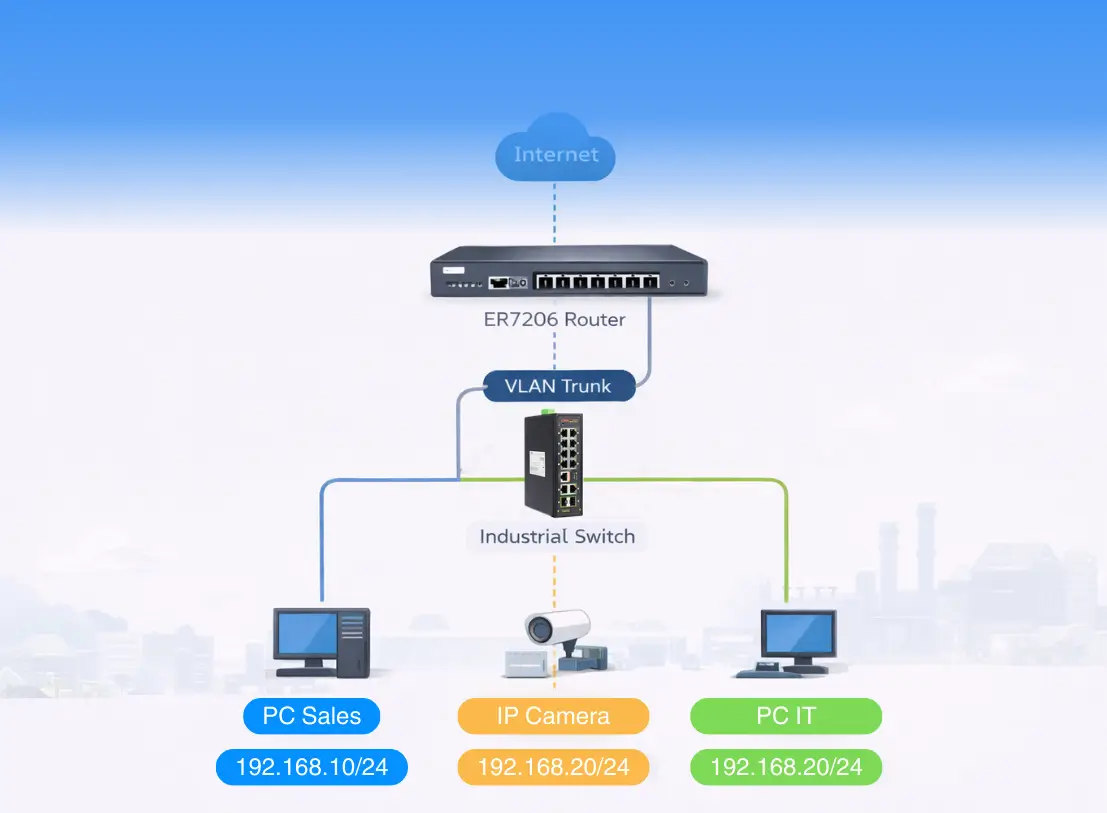

แนวคิดการทำงานของระบบ

TP-Link ER7206 (Router / Layer 3)

* สร้าง VLAN Interface

* กำหนด Gateway ของแต่ละ VLAN

* แจก DHCP

* NAT ออก Internet

ONV-IPS31108FM (Industrial Switch / Layer 2)

* รับ VLAN แบบ Trunk จาก Router

* กระจายพอร์ตไปยังอุปกรณ์ปลายทางแบบ Access

ขั้นตอนตั้งค่า Router (ER7206)

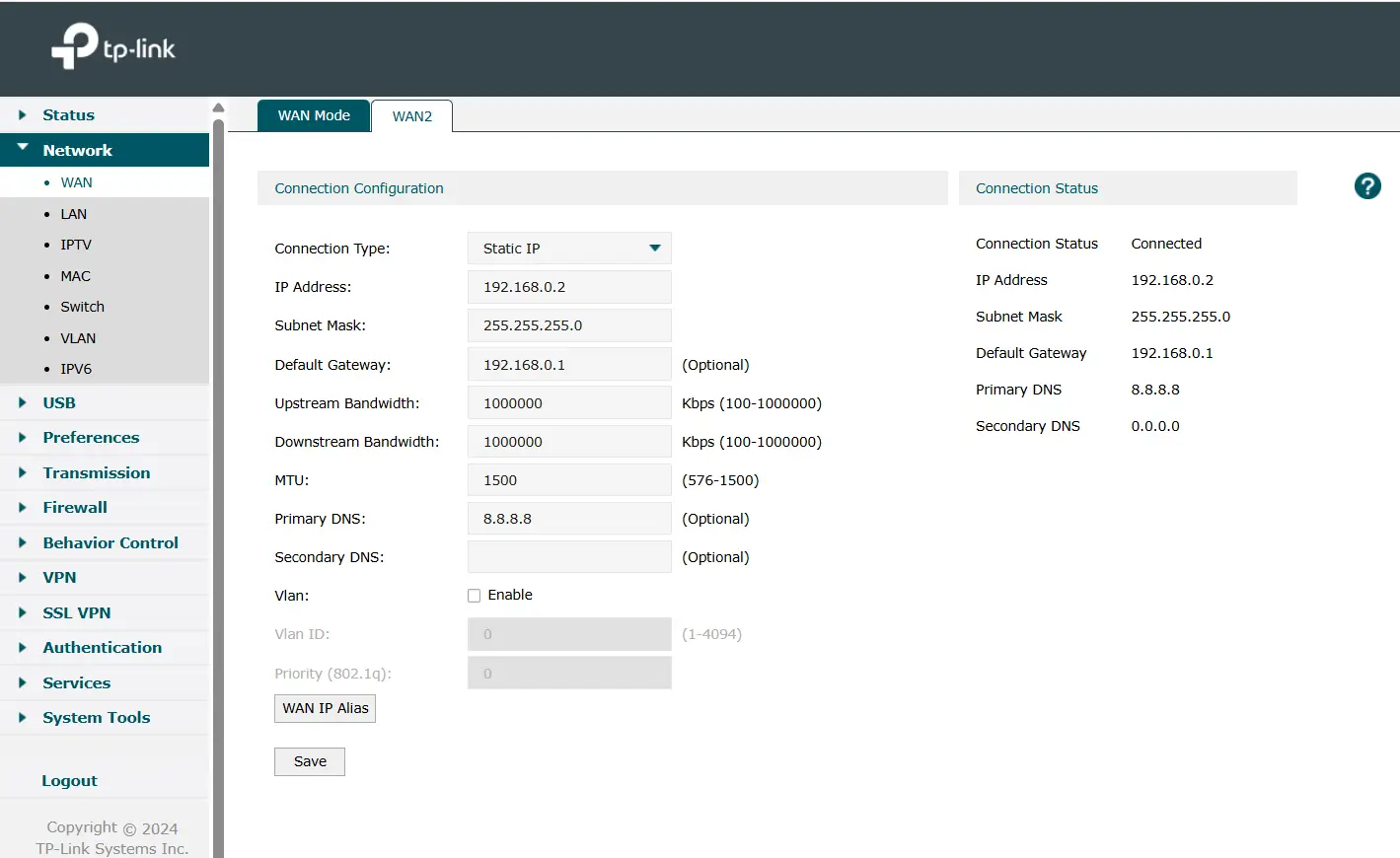

ขั้นตอนที่ 1 : ตั้งค่า WAN

ตรวจสอบให้ Router ออก Internet ได้ก่อน
แนะนำทดสอบบน VLAN1 ก่อนเริ่มทำ VLAN อื่น

ในที่นี้ตั้งค่า WAN โดยใช้ IP Address 192.168.0.2 และใช้ Gatewayเป็น 162.168.0.1

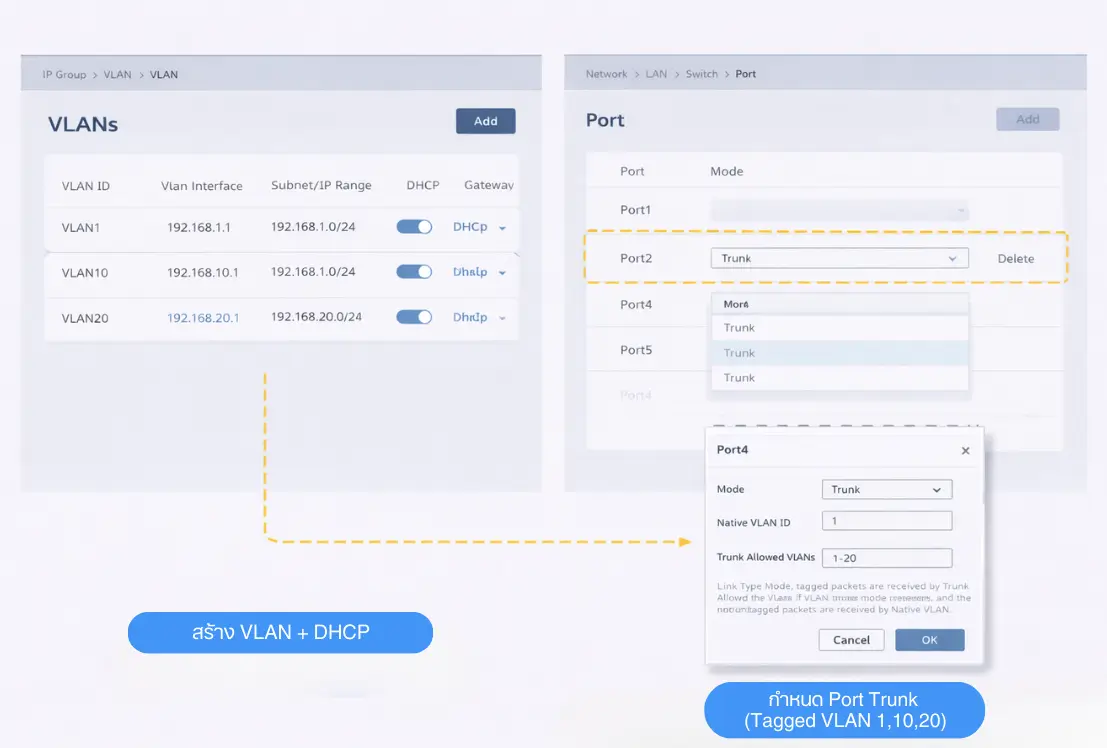

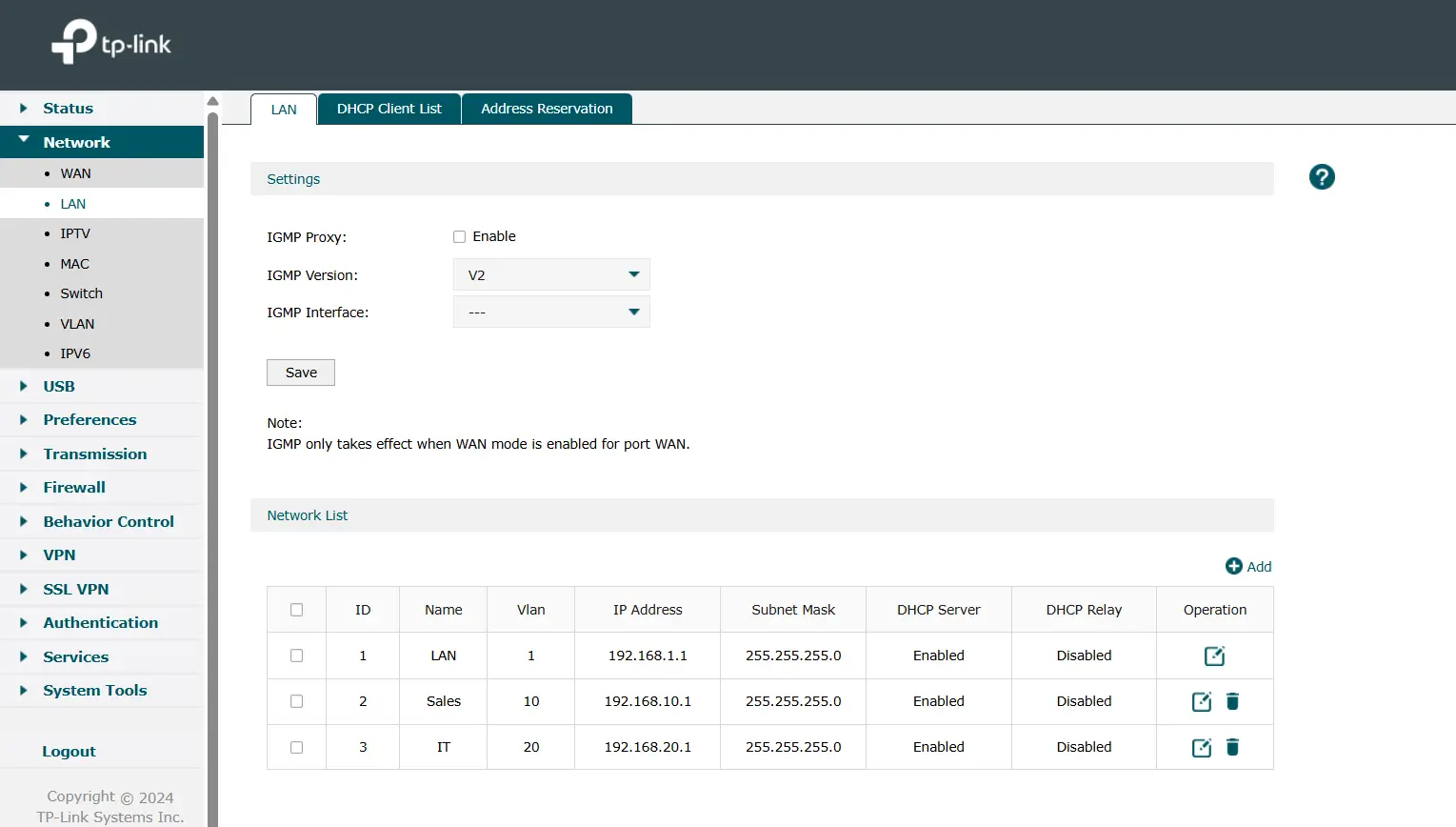

ขั้นตอนที่ 2 : สร้าง LAN Network สำหรับแต่ละ VLAN พร้อม DHCP

เมนู : Network → LAN → (Add)

สร้างรายการดังนี้ :

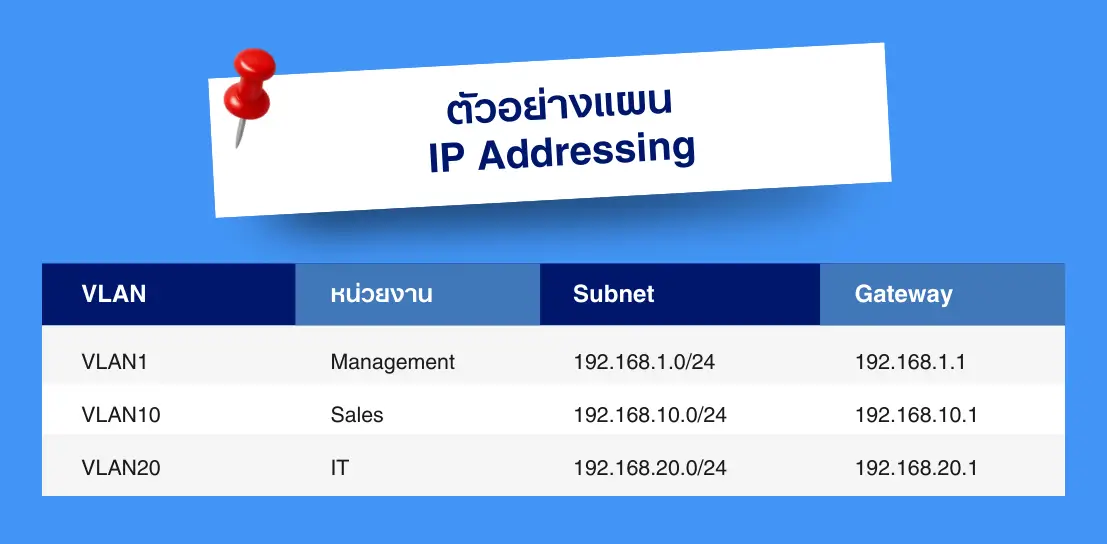

(A) VLAN1 – LAN/Management

* VLAN : 1

* IP : 192.168.1.1/24

* DHCP Server : Enable (เช่น 192.168.1.100–192.168.1.199)

(B) VLAN10 – Sales

* VLAN : 10

* IP : 192.168.10.1/24

* DHCP Server : Enable (เช่น 192.168.10.100–192.168.10.199)

(C) VLAN20 – IT

* VLAN : 20

* IP : 192.168.20.1/24

* DHCP Server : Enable (เช่น 192.168.20.100–192.168.20.199)

ขั้นตอนที่ 3 : กำหนด Port Trunk (Uplink ไป ONV Switch)

* พอร์ตที่เชื่อมไป Industrial Switch
→ ตั้งเป็น Trunk (Tagged VLAN 1,10,20)

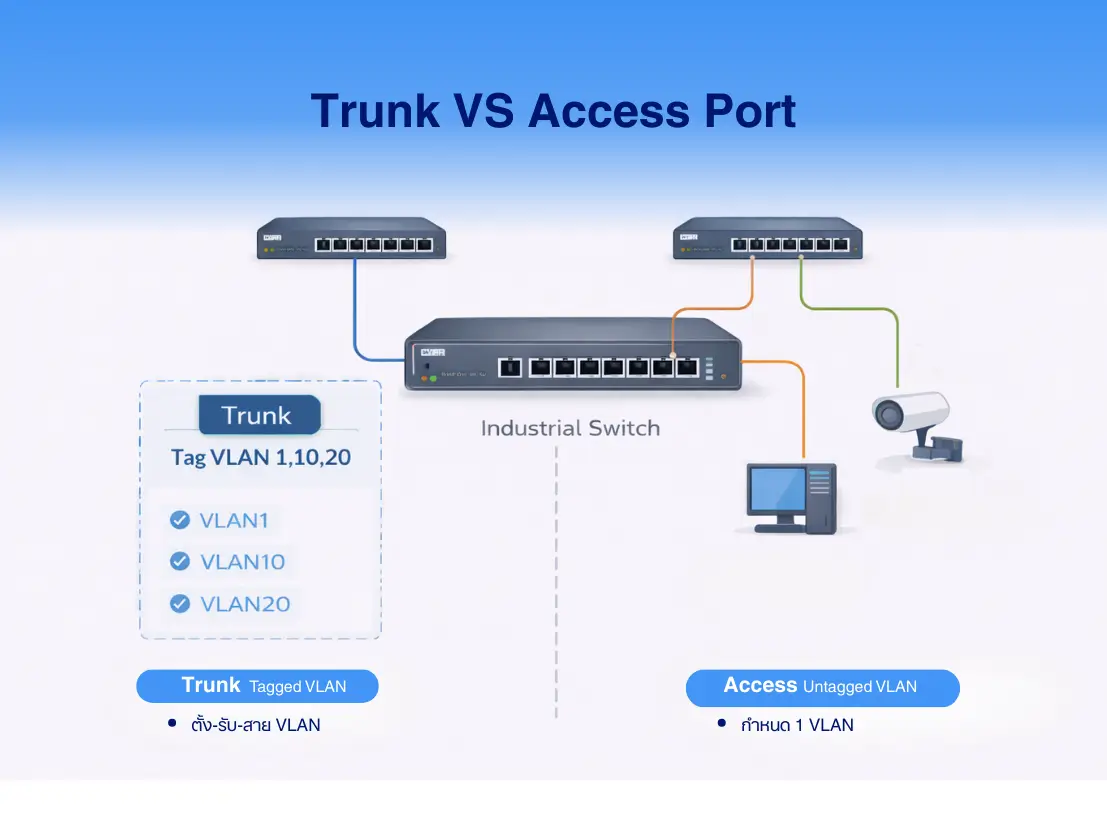

ขั้นตอนตั้งค่า Industrial Switch (ONV)

Port1 – Uplink (Trunk)

* Mode : Trunk

* VLAN1 → Untagged (Native)

* VLAN10, VLAN20 → Tagged

Port2 – Access (Sales)

* VLAN10

* PC ใช้งานได้ทันที ไม่ต้องตั้งค่า VLAN ที่เครื่อง

Port3 – Access (IT)

* VLAN20

เมนู : Network → VLAN

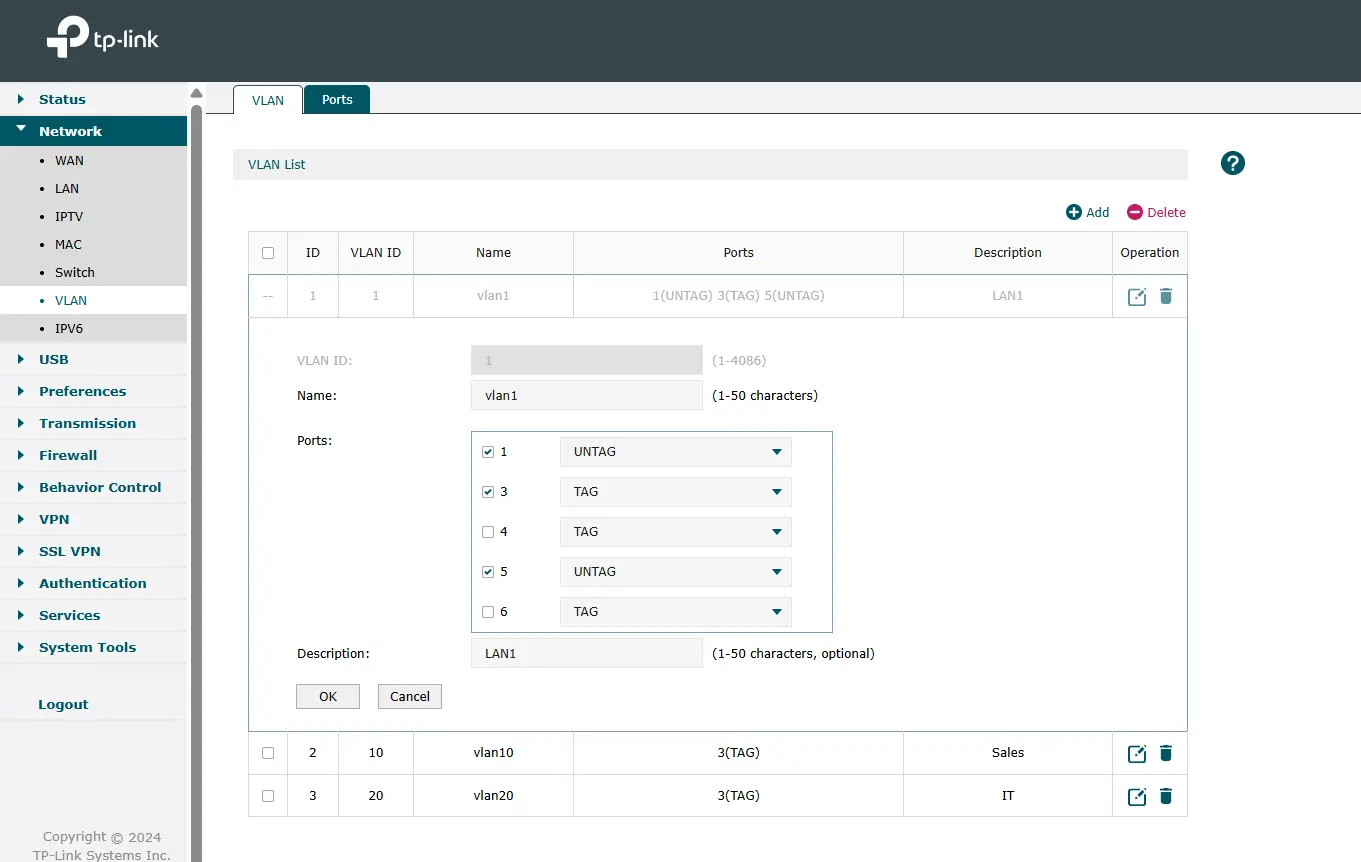

3.1 VLAN List

กำหนดให้ Port3 เป็นสมาชิก VLAN แบบ Tag ตามนี้:

* VLAN1 → TAG บน Port3

* VLAN10 → TAG บน Port3

* VLAN20 → TAG บน Port3

Port ที่เหลือจะ UNTAG ไว้ก็ได้ ใช้สำหรับการ Manage Router แต่ต้อง TAG VLAN ที่ใช้งานไปที่ Port3

เหตุผล : Port3 เป็น “Trunk” ต้องส่ง VLAN Tag ออกไปยัง ONV Switch

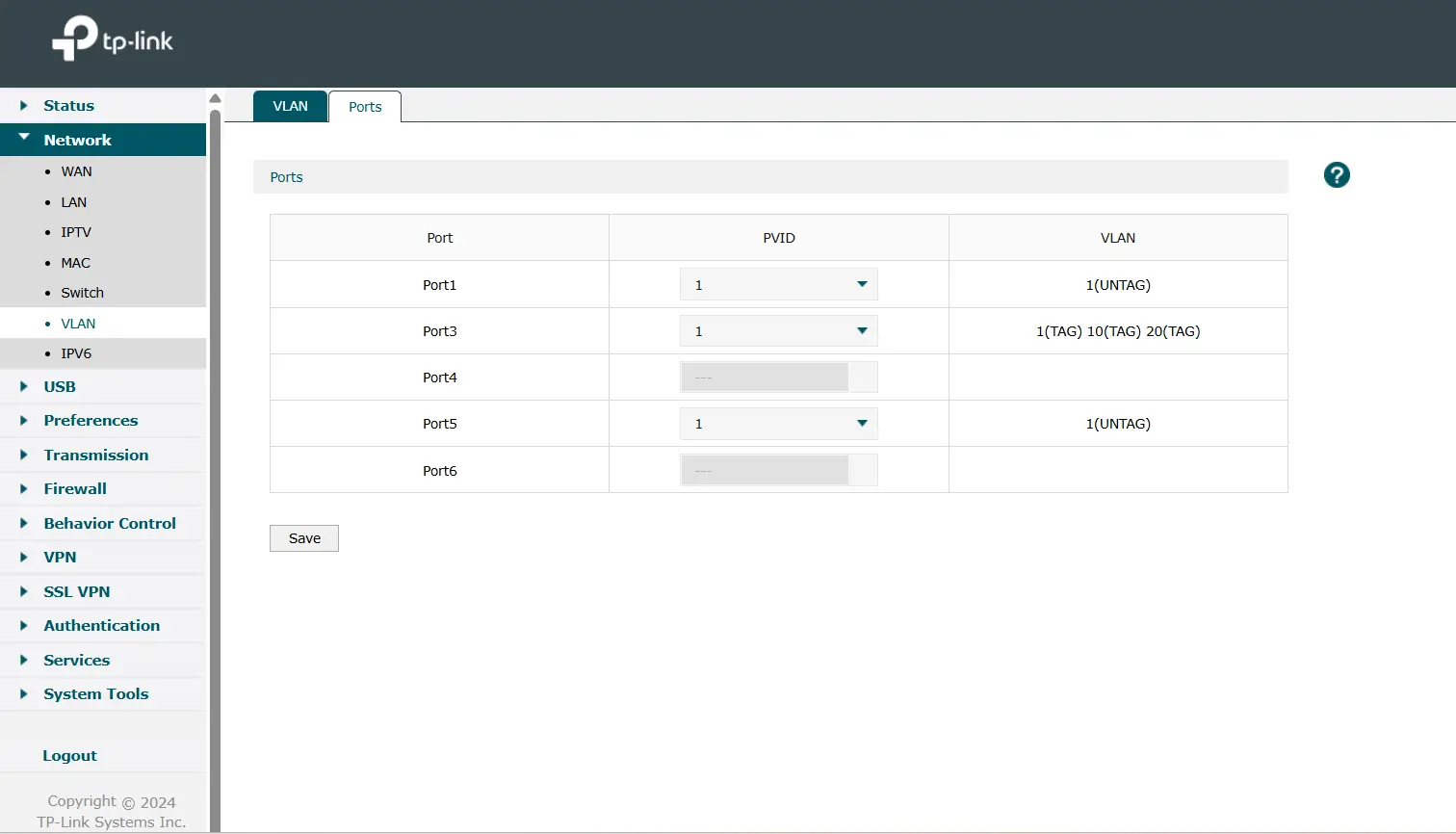

3.2 Ports

เมนู : Network → VLAN → Ports

ตั้ง Port3

* PVID = 1

* VLAN ที่แสดงควรเป็น 1(TAG) 10(TAG) 20(TAG) (และ VLAN อื่น ๆ ที่ใช้)

Port5 (แนะนำให้เป็นพอร์ตบริหาร)

* VLAN1 → UNTAG

* PVID = 1

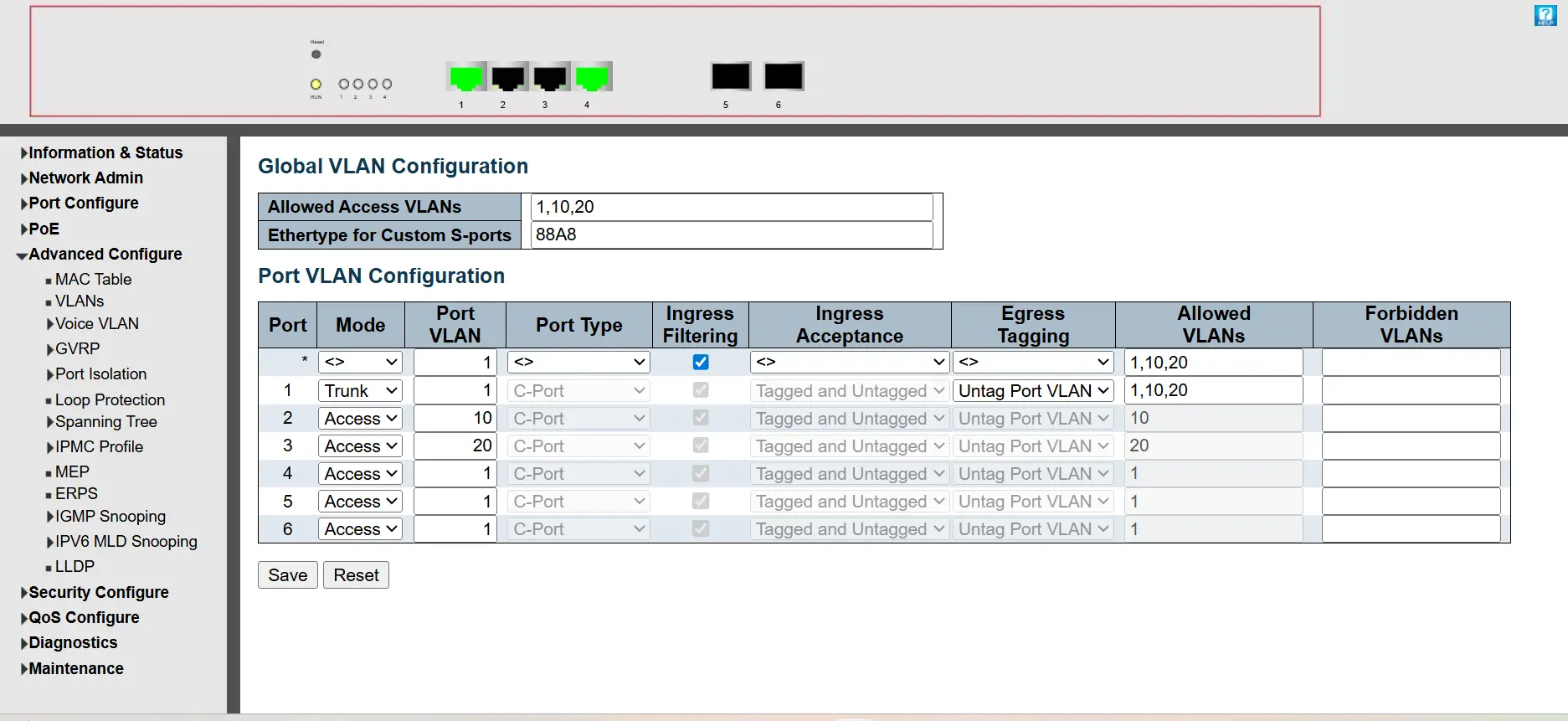

5. ขั้นตอนตั้งค่า ONV-IPS31108FM (Industrial Switch / Layer 2)

เมนู : Advanced Configure → VLANs → Port VLAN Configuration

ขั้นตอนที่ 1 : ตั้งค่า Port1 เป็น Trunk (Uplink ไป ER7206 Port3)

Port1

* Mode : Trunk

* Port VLAN (PVID) : 1

* Ingress Filtering : Enable

* Egress Tagging : Untag Port VLAN

* Allowed VLANs : 10,20
(หากต้องการให้ VLAN1 วิ่งผ่านเพื่อการบริหาร/ตรวจสอบ สามารถใส่ 1,10,20 ได้เช่นกัน)

ความหมาย :

* VLAN1 ออกแบบ “Untagged (Native)”

* VLAN10/VLAN20 ออกแบบ “Tagged” เพื่อให้ ER7206 แยก VLAN ได้ถูกต้อง

ขั้นตอนที่ 2 : ตั้งค่า Port2 และ Port3 เป็น Access สำหรับ PC

Port2 (Sales)

* Mode : Access

* Port VLAN : 10

* Allowed VLANs : 10

Port3 (IT)

* Mode : Access

* Port VLAN : 20

* Allowed VLANs : 20

Access Port จะส่งออกแบบ “Untagged” เพื่อให้ PC ใช้งานได้ทันทีโดยไม่ต้องตั้งค่า VLAN ที่เครื่อง

6. วิธีทดสอบการทำงาน (Validation Checklist)

6.1 ตั้งค่า PC สำหรับทดสอบ

ที่ PC ให้ตั้ง IPv4 เป็น :

* Obtain an IP address automatically (DHCP)

* Obtain DNS automatically

6.2 ตรวจสอบ IP ที่ได้รับ

1. เสียบ PC ที่ ONV Port2 (VLAN10)

* ต้องได้ IP : 192.168.10.x

* Gateway : 192.168.10.1

2. เสียบ PC ที่ ONV Port3 (VLAN20)

* ต้องได้ IP : 192.168.20.x

* Gateway : 192.168.20.1

6.3 ทดสอบผ่าน Command Prompt (Windows)

ใช้คำสั่งตามลำดับ :

1. ตรวจสอบ IP คำสั่ง ipconfig

2. ทดสอบ Ping ไป Gateway ping 192.168.10.1 หรือ ping 192.168.20.1 ขึ้นอยู่กับ Port ที่เสียบทดสอบ

3. ทดสอบออกอินเทอร์เน็ต (ทดสอบ NAT) ping 8.8.8.8

4. ทดสอบ DNS ping google.com

หาก ping 8.8.8.8 ได้ แต่ ping ชื่อโดเมนไม่ได้ ให้ตรวจสอบ DNS ที่ DHCP แจกให้

7. ปัญหาที่พบบ่อยและแนวทางแก้ไข (Troubleshooting)

อาการ : PC ได้ IP เป็น 169.254.x.x

สาเหตุ : PC ไม่ได้รับ DHCP

แนวทางแก้ :

* ตรวจสอบว่า ER7206 มี LAN Network ของ VLAN10/VLAN20 พร้อม DHCP Enable

* ตรวจสอบว่า ER7206 Port3 เป็น Trunk และ VLAN10/VLAN20 เป็น TAG

* ตรวจสอบว่า ONV Port1 เป็น Trunk และ Allowed VLAN ตรงกับที่ใช้จริง

อาการ : ได้ IP ถูกต้อง แต่ไม่ออกอินเทอร์เน็ต

แนวทางแก้ :

* ตรวจสอบ WAN ของ ER7206 ว่า Connected

* ตรวจสอบ NAT/Firewall Policy (ค่าเริ่มต้นของ ER7206 โดยทั่วไปอนุญาต LAN → WAN)

8. ข้อเสนอแนะสำหรับการใช้งานระดับองค์กร

เมื่อระบบ VLAN ทำงานได้แล้ว แนะนำเพิ่มมาตรการดังนี้ :

1. Firewall/ACL แยกสิทธิ์ข้าม VLAN

เช่น Sales ห้ามเข้าถึง IT โดยตรง แต่ IT สามารถเข้าไปซัพพอร์ตได้

2. แยก VLAN สำหรับ Guest Wi-Fi / CCTV / IoT

ช่วยลด Broadcast และเพิ่มความปลอดภัย

3. Monitoring/Log

เก็บบันทึกอุปกรณ์และการเชื่อมต่อ เพื่อช่วยวิเคราะห์ปัญหาในอนาคต

ข้อแนะนำสำหรับงานองค์กร

เมื่อระบบ VLAN ทำงานได้แล้ว ควรเพิ่ม

* Firewall / ACL แยกสิทธิ์ข้าม VLAN

* VLAN สำหรับ Guest Wi-Fi / CCTV / IoT

* Monitoring และ Log สำหรับงานระยะยาว

บทสรุป

โครงสร้าง “ER7206 (L3) + ONV Industrial Switch (L2)” เป็นแนวทางที่เหมาะสมมากสำหรับงานองค์กรและงานโครงการ เพราะสามารถทำ VLAN ได้อย่างเป็นระบบ แยกแผนกชัดเจน พร้อมรองรับการขยายในอนาคต การตั้งค่าที่ถูกต้องต้องเน้น 2 จุดหลัก:

* ER7206 ต้องสร้าง VLAN Interface + DHCP และกำหนด Trunk ให้ถูกต้อง

* ONV ต้องตั้ง Port1 เป็น Trunk และ Portปลายทางเป็น Access ตาม VLAN

Industrial Ethernet Switch + VLAN ไม่ใช่เรื่องซับซ้อน แต่เป็น “โครงสร้างพื้นฐาน” ที่ช่วยให้ระบบ

* ปลอดภัย

* เสถียร

* ขยายง่าย

* ไม่ล่มพร้อมกันทั้งองค์กร

VLAN ไม่ได้ทำให้ระบบยาก แต่ทำให้ “ระบบไม่พังพร้อมกัน”
